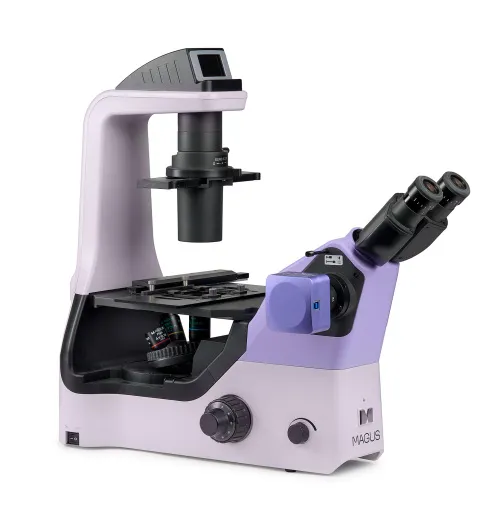

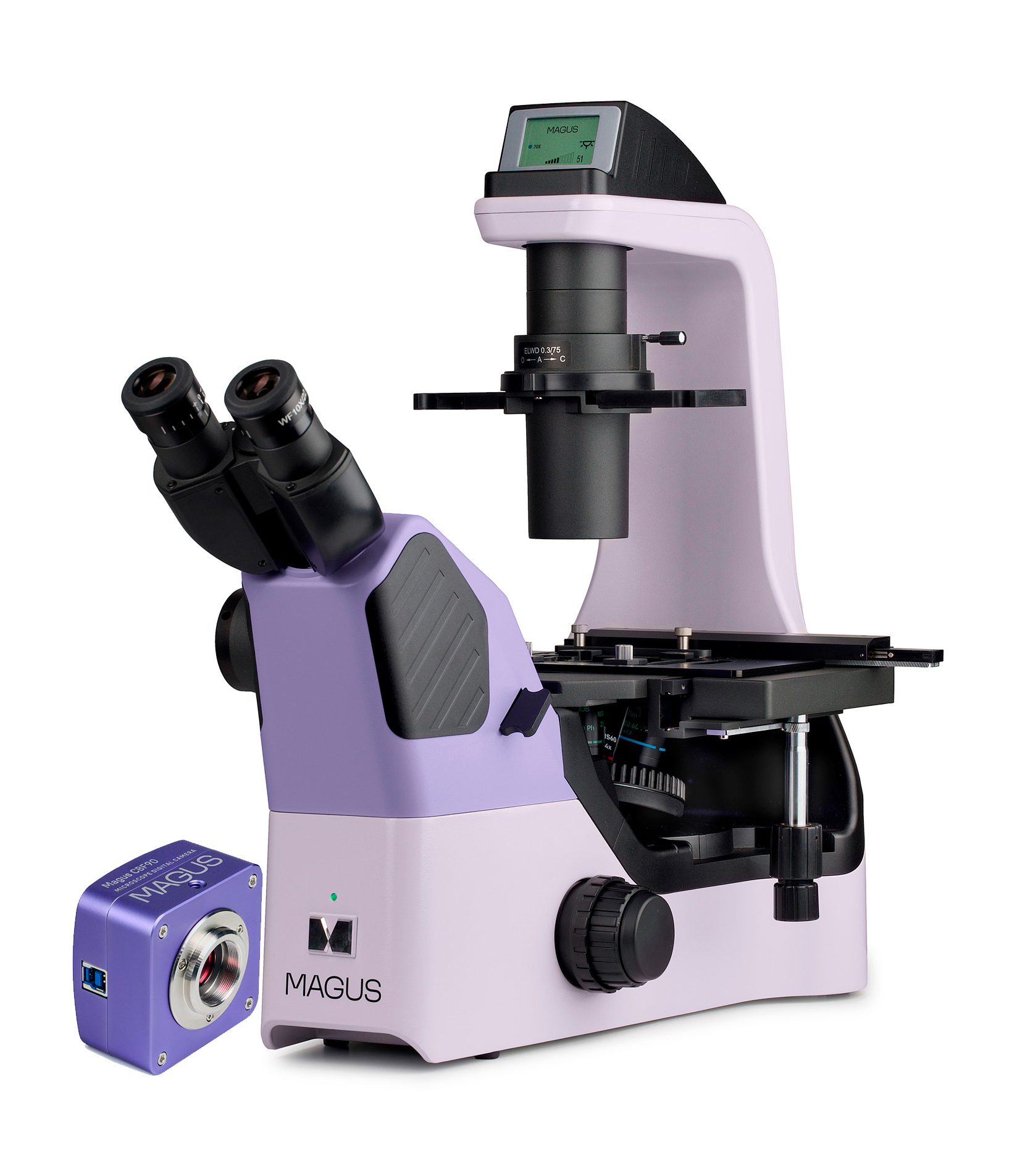

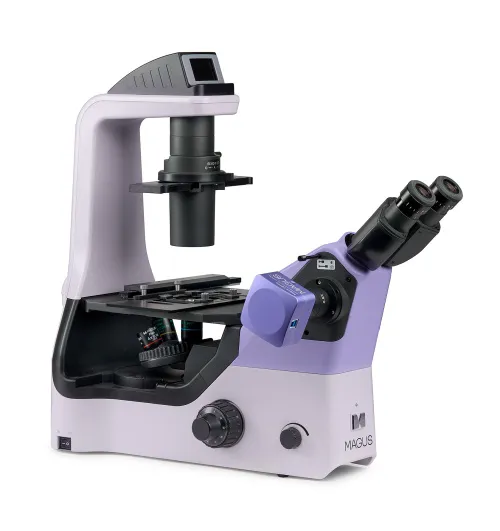

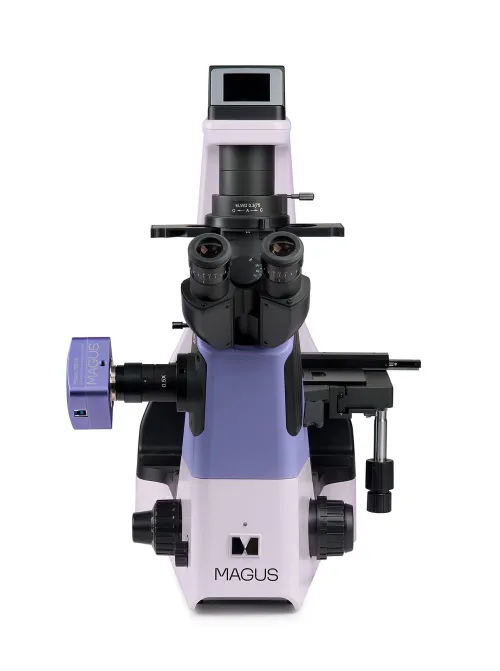

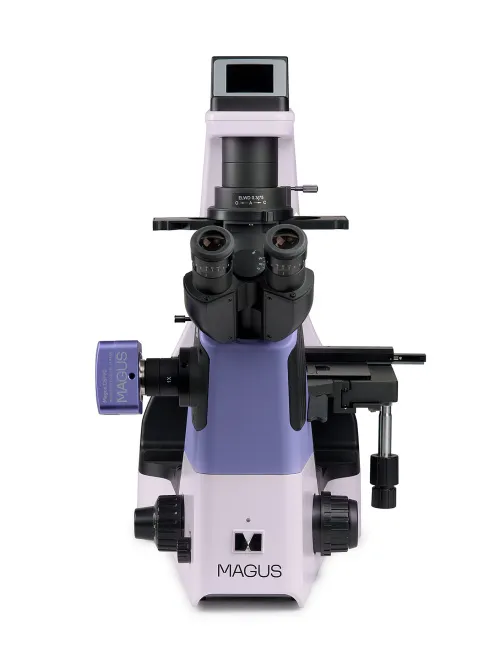

Odwrócony mikroskop biologiczny cyfrowy MAGUS Bio VD360

Mikroskop klasy badawczej. Mikroskop jest przeznaczony do badania substancji płynnych, kolonii komórkowych, komórek żywych, kultur tkanek i innych barwionych lub niebarwionych preparatów w szkle laboratoryjnym. Odwrócona konstrukcja mikroskopu pozwala na zastosowanie szalek Petriego, płytek wielodołkowych, fiolek, butelek do wytrząsarki obrotowej i kolb do 75 mm z dnem o grubości do 1,2 mm. W mikroskopie zastosowano specjalne obiektywy umożliwiające pracę z takimi naczyniami szklanymi. Po wyjęciu kondensora można obserwować kultury komórkowe w szalkach Petriego lub w cylindrycznych kolbach o wysokości do 187 mm. Obserwacje są wykonywane w świetle przechodzącym przy użyciu metod jasnego pola, kontrastu fazowego i kontrastu Emboss. Opcjonalne elementy umożliwią stosowanie metod kontrastu modulacyjnego Hoffmana. Mikroskop ma kamerę 5 MP i gniazdo USB 3.0. Kamerę można połączyć z komputerem i wyświetlać obraz na jego ekranie. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji. Kamera jest montowana do mikroskopu za pomocą adaptera o powiększeniu 0,5 raza lub 1 raz, który jest dołączony do zestawu. Adapter jest dobierany do rodzaju zadań. Adapter o powiększeniu 0,5 raza rozszerza pole widzenia, natomiast adapter o powiększeniu 1 raz przekazuje rzeczywisty obraz, przycinając krawędzie, ale na matrycy każdy szczegół wydaje się większy. Mikroskop jest wykorzystywany do badań w dziedzinach medycyny, farmakologii, biologii i wirusologii.

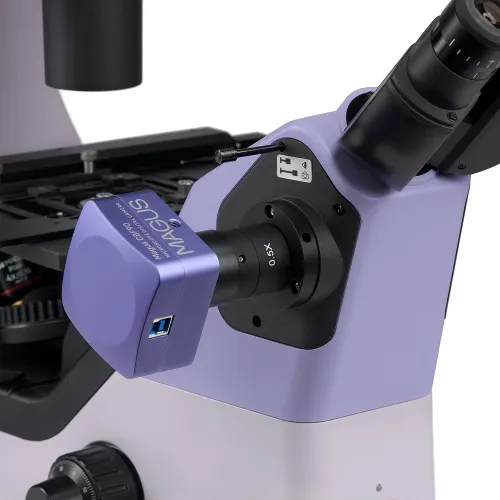

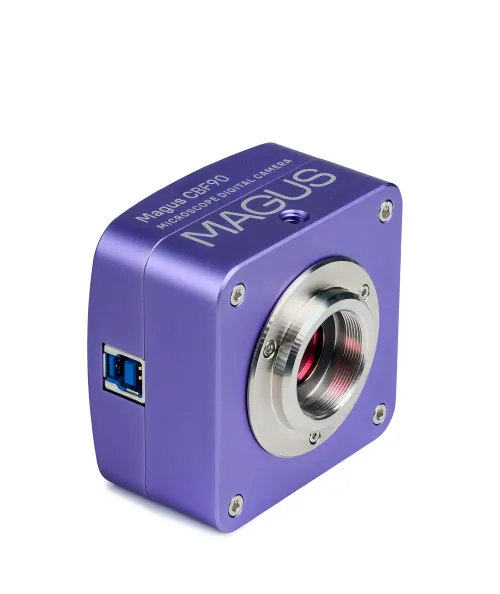

Kamera cyfrowa

MAGUS CBF90 to kamera naukowa o rozdzielczości 5 MP z matrycą 2/3". Kamera generuje realistyczny obraz w rozdzielczości 2448x2048 pikseli. Wideo jest nagrywane z prędkością 35 kl./s lub 50 kl./s w zależności od rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i doskonale sprawdza się podczas prezentacji w klasie. Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

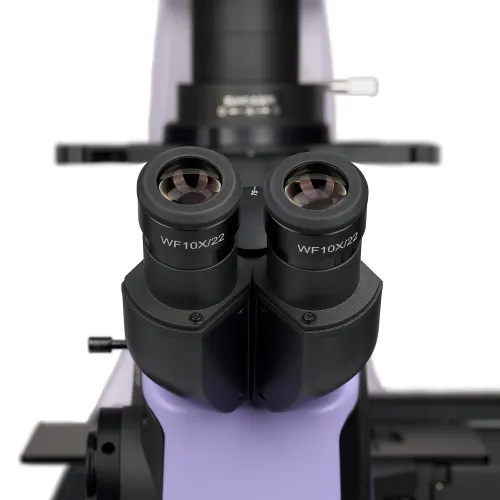

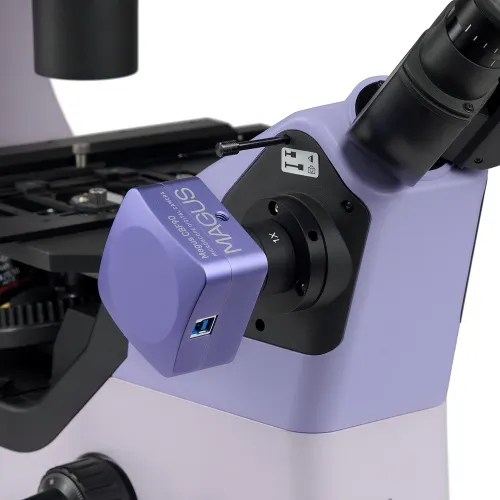

Głowica mikroskopu

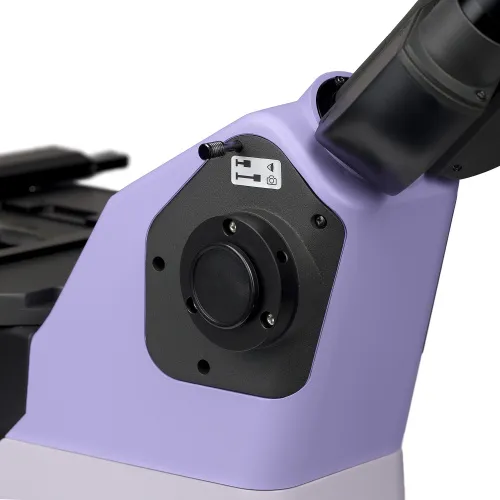

Dwuokularowa z układem optycznym z korekcją do nieskończoności. Kamerę cyfrową montuje się w bocznym gnieździe kamery na głowicy mikroskopu. Współczynnik dzielenia światła wynosi 100/0 lub 0/100. Gniazdo z wtyczką jest przeznaczone do instalacji suwaka kontrastu Emboss.

Miska rewolwerowa

Z oznaczeniami, na 5 obiektywów. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia.

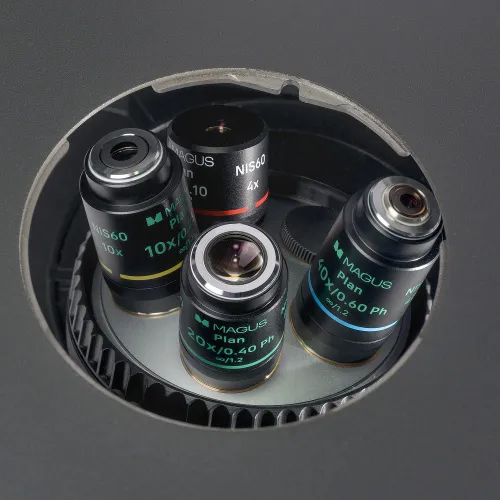

Obiektywy

Obiektywy planarno-achromatyczne z korekcją do nieskończoności i większą odległością roboczą umożliwiają korzystanie z naczyń laboratoryjnych o grubości dna wynoszącej 1,2 mm. Odległość parafokalna wynosi 60 mm. Obiektywy o powiększeniu 4 razy są używane do obserwacji metodą jasnego pola. Obiektywy o powiększeniu 10, 20 i 40 razy to obiektywy fazowe, które różnią się od obiektywów o powiększeniu 4 razy posiadaniem pierścienia kontrastu fazowego w płaszczyźnie źrenicy wyjściowej. Te obiektywy są przeznaczone do prowadzenia obserwacji metodą kontrastu fazowego, ale nadają się również do obserwacji metodami jasnego pola i kontrastu Emboss.

Utrzymywanie komfortowych poziomów jasności podczas przełączania powiększeń

Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu, ponieważ jasność obrazu w okularach zwiększa się znacznie. Mikroskop MAGUS Bio VD360 jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Mikroskop zapamiętuje jasność dla każdego obiektywu wybranego przez użytkownika i automatycznie ustawia tę jasność podczas obracania miski rewolwerowej. Inteligentny system sterowania oświetleniem skraca czas potrzebny na dostosowanie poziomu jasności. Mikroskop MAGUS Bio VD360 zwiększa komfort użytkownika i oszczędza czas, nawet gdy praca wymaga częstych zmian powiększenia.

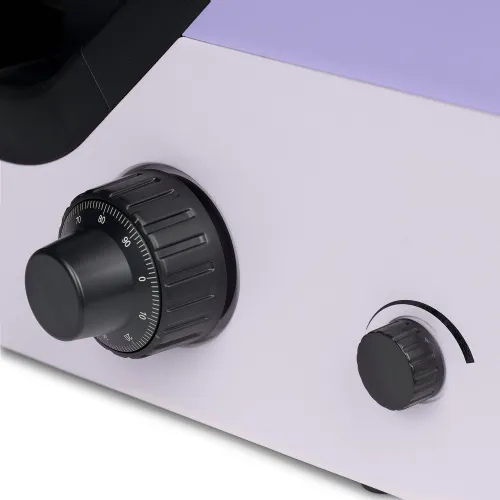

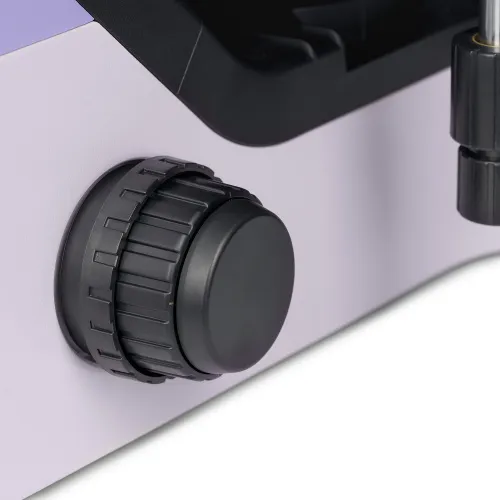

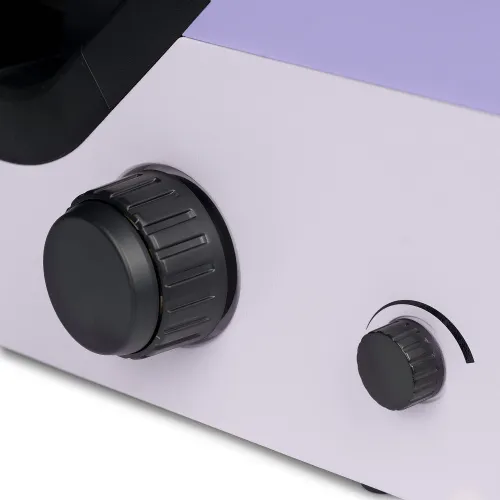

Mechanizm regulacji ostrości

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są współosiowe i umieszczone nisko. Badacz może położyć dłonie na blacie stołu i przyjąć wygodną pozycję przed mikroskopem. Pierścień po prawej stronie reguluje napięcie mechanizmu posuwu zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

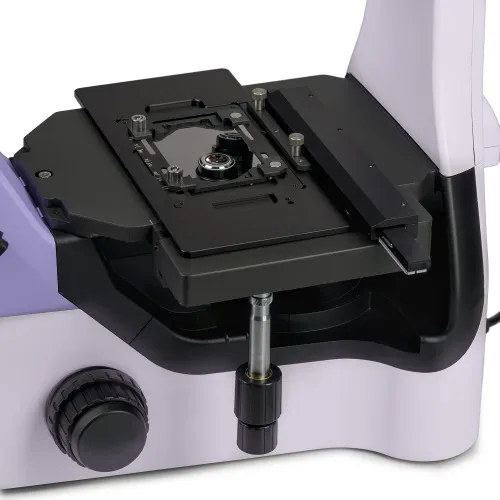

Stolik

Stolik jest stały. Na stoliku zainstalowano specjalny mechanizm, który umożliwia przesuwanie naczyń laboratoryjnych w dwóch wzajemnie prostopadłych kierunkach. Płynne i delikatne przesuwanie obiektu zwiększa dokładność badania – żadna część preparatu nie zostanie pominięta. Długi uchwyt sterujący stolikiem zwiększa komfort użytkownika: dłoń może swobodnie spoczywać na stole. Zestaw mikroskopu zawiera uniwersalny uchwyt do naczyń laboratoryjnych.

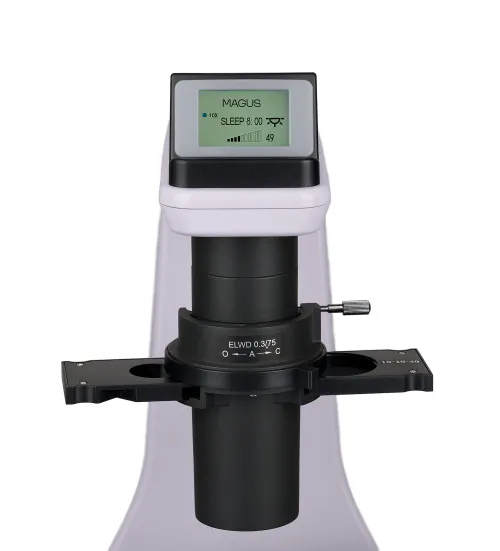

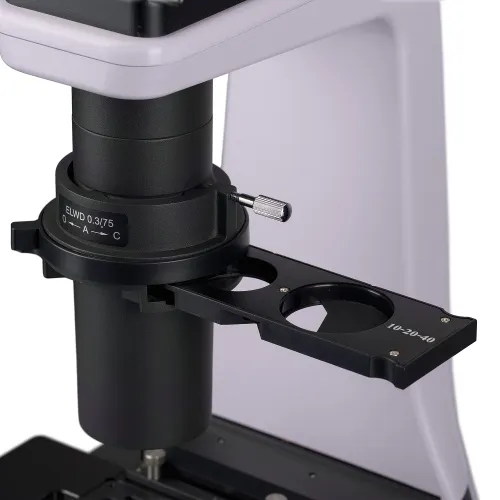

Kondensor

Kondensor ma współczynnik 0,3 NA i odległość roboczą 75 mm. Suwak kontrastu fazowego lub suwak kontrastu Emboss z przysłoną sektorową jest zamontowany w gnieździe kondensora. Suwak kontrastu fazowego to płytka z trzema otworami. Jeden otwór ma wkładkę fazową do obiektywów o powiększeniu 10, 20 i 40 razy, natomiast pozostałe dwa służą do obserwacji w jasnym polu. Przysłona pierścieniowa suwaka jest wyrównana z pierścieniem kontrastu fazowego obiektywu przy użyciu teleskopu wyśrodkowującego. Suwak kontrastu Emboss z przysłoną sektorową to również płytka z trzema otworami. Obserwacje mikroskopowe metodą kontrastu Emboss prowadzi się poprzez wprowadzenie przysłony sektorowej w ścieżkę optyczną i ustawienie suwaka w gnieździe głowicy mikroskopu w pozycji odpowiadającej używanemu obiektywowi. Filtr zielony (ND6), po umieszczeniu w szczelinie z przysłoną sektorową, usuwa kolorowe obwódki na krawędziach obserwowanych struktur. Wolne otwory suwaka są przeznaczone do obserwacji w jasnym polu: jeden do obiektywu o powiększeniu 4 razy, a drugi do obiektywów o powiększeniu 10, 20 i 40 razy.

Źródło oświetlenia

Lampa LED o mocy 3 W dostarcza jasne oświetlenie preparatu, które jest wystarczające dla wszystkich dostępnych metod i obiektywów mikroskopu. Barwa oświetlenia nie zmienia się w przypadku regulacji jasności. Żywotność diod LED wynosi 50 000 godzin.

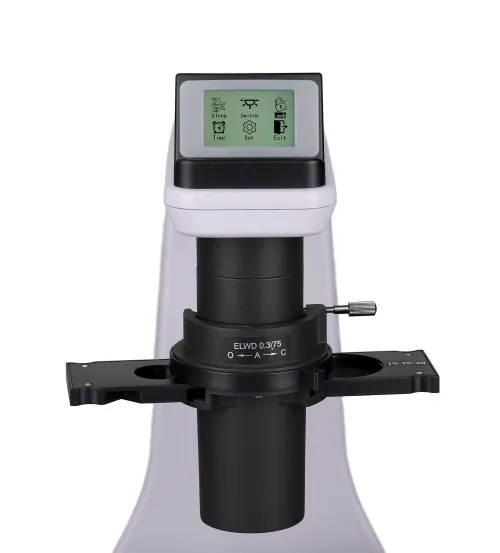

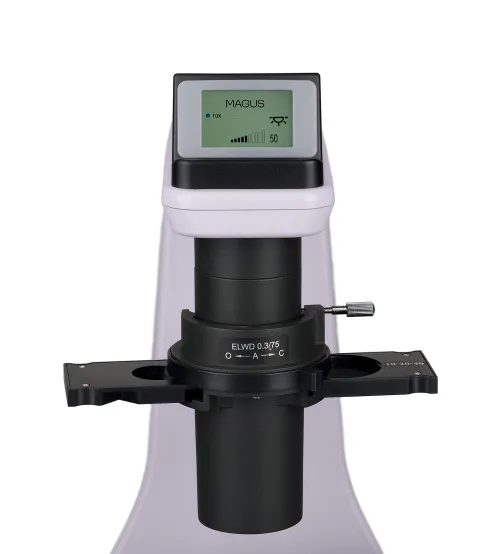

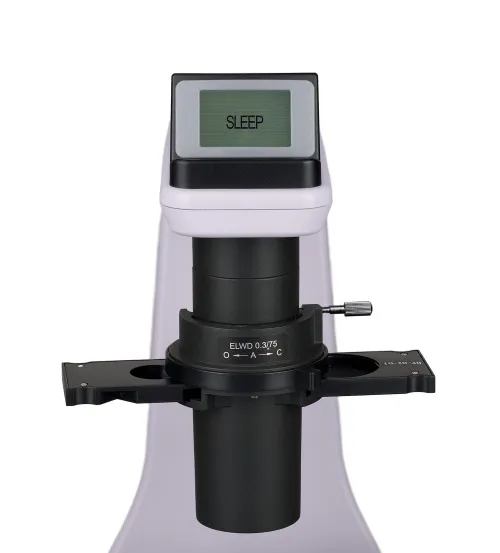

Ekran LCD stanu

Ekran LCD w podstawie wyświetla powiększenie obiektywu, jasność źródła oświetlenia i tryb pracy (tryb uśpienia, tryb eko). Za pomocą ekranu i pokrętła użytkownik mikroskopu reguluje jasność, blokuje regulację jasności oraz ustawia tryb uśpienia i czas automatycznego wyłączania.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych. Mikroskop MAGUS Bio VD360 zapewnia użytkownikowi komfort podczas pracy. Ergonomiczny kąt ustawienia głowicy mikroskopu sprawia, że użytkownik nie nadwyręża pleców i szyi. Dzięki niskiemu i niewielkiemu stolikowi użytkownik może wygodnie manipulować preparatem i pracować z naczyniami laboratoryjnymi. Długi uchwyt mechanizmu przesuwania ogranicza konieczność podnoszenia dłoni w celu sterowania mikroskopem i nie wymaga zmiany wygodnej pozycji użytkownika. Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie.

Akcesoria Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu. Dodatkowe obiektywy bez pierścieni fazowych poprawiają jakość obrazu podczas obserwacji metodą jasnego pola. Okulary zwiększają zakres powiększenia mikroskopu. Dodatkowe okulary umożliwią wykorzystanie pełnego potencjału częściej używanego obiektywu. Urządzenie do kontrastowania fazowego z obiektywami planarno-semi-apochromatycznymi to odpowiedni wybór do badań podstawowych i stosowanych. Obiektywy planarno-semi-apochromatyczne zapewniają wysoki stopień korekcji aberracji i generują wyraźne i jasne obrazy o wysokim kontraście. Kontrast modulacyjny Hoffmana pozwala na wizualizację drobnych szczegółów w żywych preparatach z wysokim kontrastem i bez efektu halo, co ułatwia badanie dynamicznych procesów w czasie rzeczywistym. Preparat kalibracyjny do który można łączyć z obiektywem ze skalą lub oprogramowaniem kamery. Uchwyty do preparatów i nakładki na stolik służą do wygodnej instalacji probówek do hodowli kultur bakterii różnych typów i rozmiarów w mikroskopie.

Modele alternatywne

Model MAGUS Bio VD360 jest alternatywą dla następujących modeli: Carl Zeiss Primovert, Leica DM IL LED, Leica DMi1, Nikon ECLIPSE Ts2, Nikon ECLIPSE Ts2-F, Nikon ECLIPSE Ts2R, Olympus CKX53, Olympus IX53.

Cechy mikroskopu:

• Badanie zabarwionych i niezabarwionych obiektów w naczyniach laboratoryjnych: szalkach Petriego, kolbach, płytkach. Możliwość pracy z naczyniami laboratoryjnymi o wysokości do 187 mm
• Metody obserwacji mikroskopowej: jasne pole, kontrast fazowy i kontrast Emboss; z opcjonalnymi akcesoriami: kontrast modulacyjny Hoffmana.
• Miska rewolwerowa z oznaczeniami: jasność źródła oświetlenia jest ustawiana automatycznie w zależności od wybranego obiektywu
• Głowica dwuokularowa z tubą boczną do montażu kamery cyfrowej; dzielenie wiązki 100/0 lub 0/100
• Oświetlacz światłem przechodzącym: energooszczędna lampa LED o mocy 3 W i żywotności do 50 000 godzin
• Kondensor z gniazdem do montażu suwaków; suwak kontrastu fazowego w zestawie, pierścienie fazowe są wyśrodkowane
• Inteligentny system sterowania oświetleniem: automatyczny wybór jasności, blokada przyciemniania, zegar automatycznego wyłączania, ekran LCD wyświetlający stan pracy
• Stolik z możliwością przesuwania naczyń laboratoryjnych wzdłuż osi X i Y, uniwersalny uchwyt do preparatów w zestawie, długi uchwyt do sterowania stolikiem zwiększa komfort pracy

Cechy kamery:

• Kamera naukowa do obserwacji mikroskopowych techniką jasnego pola z obiektywami 20x, 40x, 60x i 100x

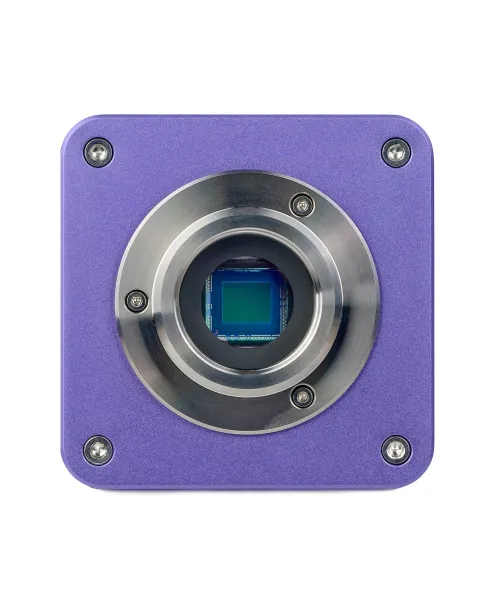

• Większa matryca – 2/3'': lepsza jakość obrazu, mniej szumów, większa światłoczułość
• Rozdzielczość 5 MP: podczas obserwacji przy użyciu obiektywów o średnim powiększeniu kamera pokaże drobniejsze szczegóły
• 35 kl./s lub 50 kl./s w zależności od rozdzielczości do obserwacji poruszających się preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia, co przekłada się ja wyraźniejsze i jaśniejsze obrazy o większym nasyceniu kolorów
• Gniazdo USB 3.0 zapewnia szybki transfer danych bez szarpnięć i opóźnień
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, wyświetlania zewnętrznego, pomiarów liniowych i kątowych

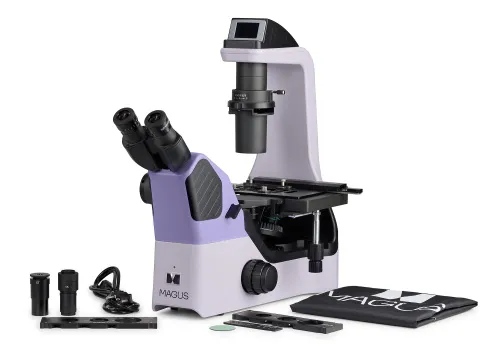

Zestaw:

• Kamera cyfrowa MAGUS CBF90 (kamera cyfrowa, kabel USB, pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
• Kondensor z gniazdem na suwak
• Dwuokularowa głowica mikroskopu z bocznym gniazdem kamery
• Obiektyw planarno-achromatyczny Plan 4x/0,10 ∞/1,2 WD 30 mm, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 10х/0,25 fazowy ∞/1,2 WD 10,2 mm, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20х/0,40 fazowy ∞/1,2 WD 12 mm, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40х/0,60 fazowy ∞/1,2 WD 2,2 mm, odległość parafokalna: 60 mm
• Okular 10х/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Teleskop centrujący
• Suwak kontrastu fazowego z centrującymi pierścieniami fazowymi
• Urządzenie do kontrastu Emboss
• Filtr światła zielonego
• Uniwersalny uchwyt do naczyń laboratoryjnych
• Adapter z montażem typu C o powiększeniu 0,5 raza
• Adapter z montażem typu C o powiększeniu 1 raz
• Przewód zasilający mikroskopu
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Obiektyw planarno-achromatyczny Plan 10х/0,25 ∞/1,2 WD 10,2 mm, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20х/0,40 ∞/1,2 WD 4 mm, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40х/0,60 ∞/1,2 WD 2,2 mm, odległość parafokalna: 60 mm
• Okular 10х/22 mm ze skalą
• Okular 10x/22 mm z centralnym wskaźnikiem
• Okular 10x/22 mm z celownikiem
• Okular 12,5х/16 mm (2 szt.)
• Okular 15х/16 mm (2 szt.)
• Okular 20х/12 mm (2 szt.)
• Okular 30х/8 mm (2 szt.)
• Urządzenie do kontrastu fazowego: suwaki kontrastu fazowego, zestaw fazowych obiektywów planarno-semi-apochromatycznych
• Urządzenie do kontrastu modulacyjnego Hoffmana z zestawem obiektywów
• Szklana płytka stolika
• Stolik metalowy do pracy z probówkami do hodowli komórkowych
• Zestaw uchwytów do naczyń laboratoryjnych
• Preparat kalibracyjny
• Monitor i kamera cyfrowa z interfejsem HDMI
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
