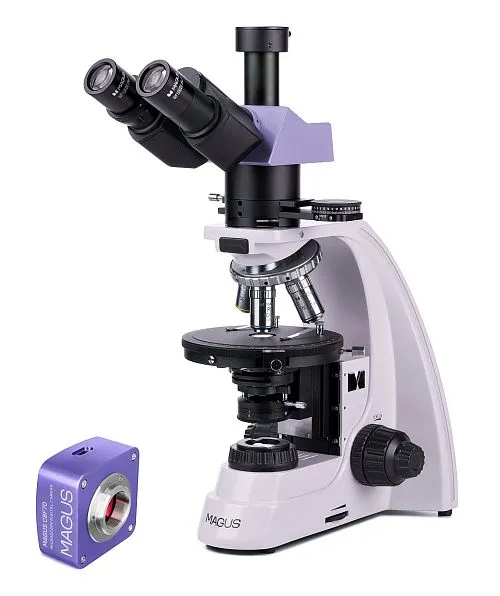

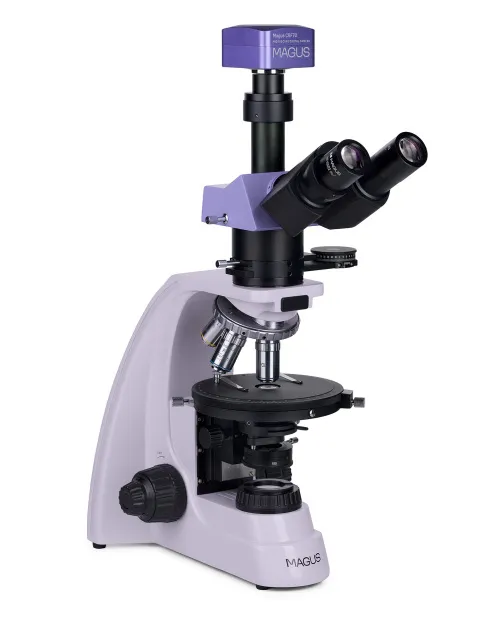

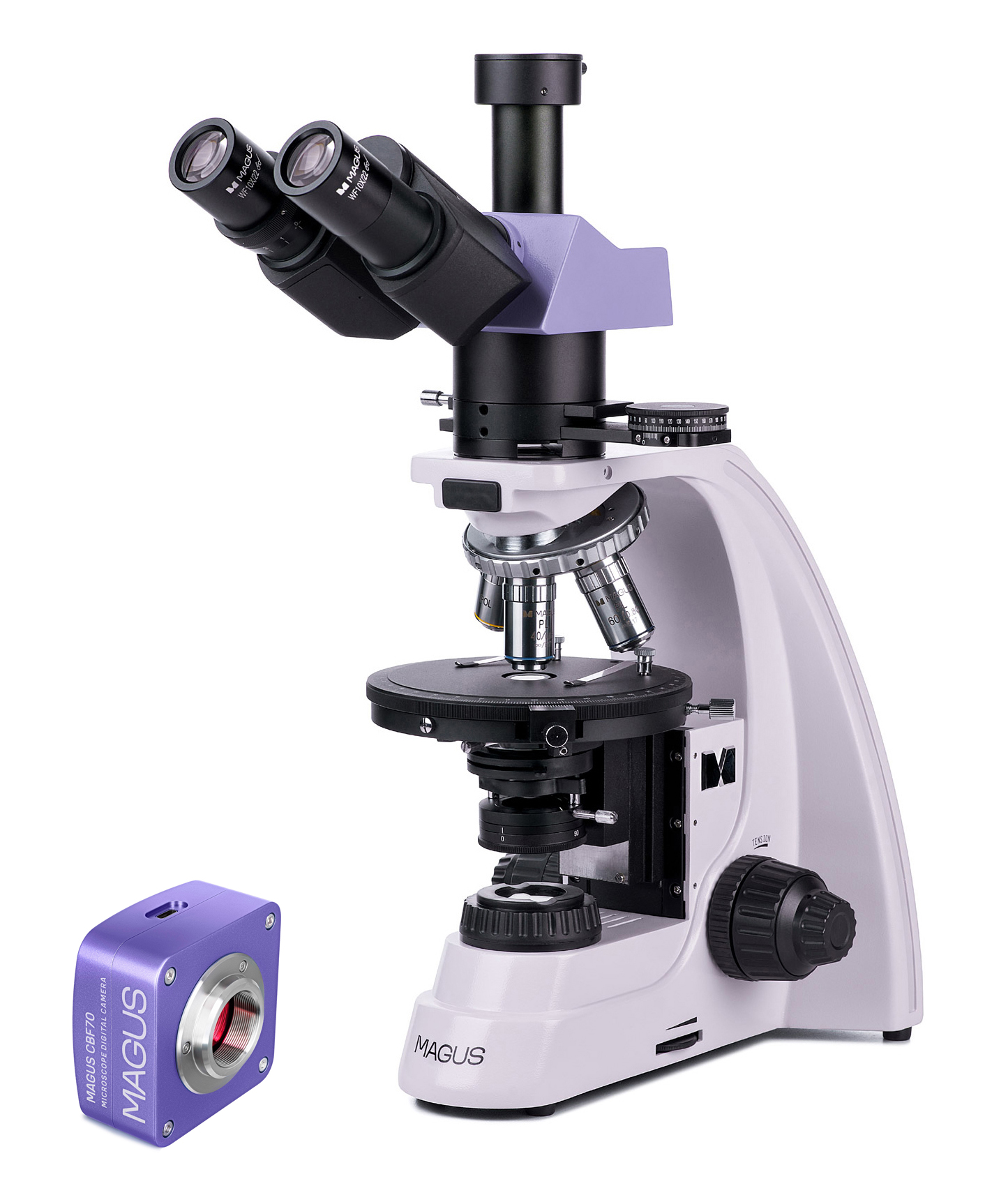

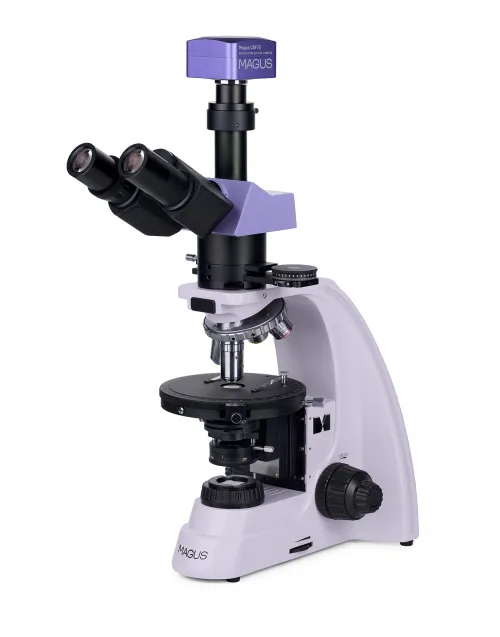

Mikroskop polaryzacyjny cyfrowy MAGUS Pol D800
Z kamerą. Powiększenie: 40–600x. Głowica trójokularowa, obiektywy planarno-achromatyczne. Oświetlenie światłem przechodzącym, źródło światła – żarówka halogenowa 30 W, oświetlenie Köhlera. Soczewka Bertranda i kompensatory
ID produktu | 83040 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018515 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 15.1 kg |
Mikroskop polaryzacyjny MAGUS Pol 800 służy do badania obiektów anizotropowych w świetle spolaryzowanym i standardowym przechodzącym. Obiekty badań mogą być biologiczne, geologiczne lub polimerowe. Mikroskop ma beznaprężeniowy układ optyczny (Strain-Free), tj. nie tworzy niepożądanego efektu załamania światła. Generuje on wyraźny, kontrastujący i realistyczny obraz. Mikroskop doskonale sprawdza się w różnych dziedzinach nauki: medycynie, kryminalistyce, mineralogii, petrografii, krystalografii itp.

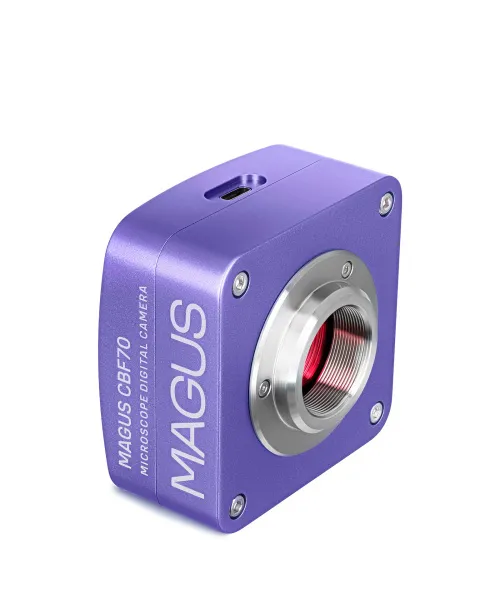

Kamera cyfrowa
Profesjonalna kamera MAGUS CBF70 do badań jest przeznaczona do użytkowania z mikroskopem oraz obiektywami o powiększeniu 4, 10, 20 i 40 razy. Urządzenie pozwala na robienie zdjęć, nagrywanie filmów, organizowanie pokazów, wyświetlanie obrazów na zewnętrznym ekranie oraz wykonywanie pomiarów kątowych i liniowych badanych obiektów (aby ta funkcja działała prawidłowo, należy skalibrować oprogramowanie). Kamera służy do prowadzenia obserwacji metodą jasnego pola.
Kamera MAGUS CBF70 ma pięć trybów rozdzielczości obrazu i szybkości wyświetlania, co pozwala łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika: 5280x3954 pikseli (17 kl./s), 3952x3952 pikseli (17 kl./s), 2640x1976 pikseli (56 kl./s), 1760x1316 pikseli (67 kl./s) i 584x438 pikseli (192 kl./s).
Tryby o wysokiej rozdzielczości są idealne do robienia zdjęć i umożliwiają tworzenie wyraźnych, żywych i bardzo szczegółowych obrazów. Tryby o dużej szybkości wyświetlania pomagają w nagrywaniu płynnych i ciekawych filmów, bez przeskoków i opóźnień. Pozwalają rejestrować nawet najdrobniejsze ruchy obserwowanych obiektów lub cechy szybko zachodzących procesów.
Aby uzyskać najlepszą jakość obrazu bez zniekształceń, zaleca się używanie adaptera o powiększeniu 1 raz.

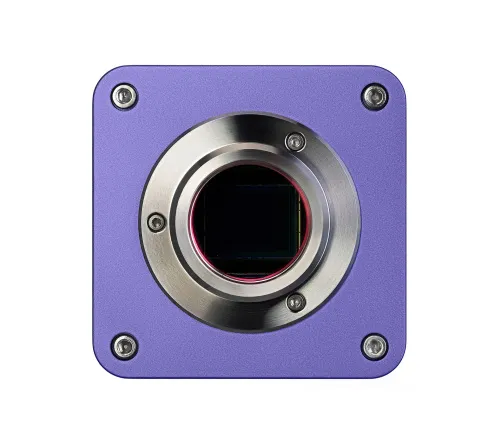

Kamera ma kolorową podświetlaną matrycę CMOS Sony Exmor o przekątnej 4/3". Zapewnia ona jasny obraz nawet przy słabym oświetleniu otoczenia. Większy fizyczny rozmiar matrycy zwiększa głębię wyświetlanych kolorów i poprawia ostrość obrazu.
Układ optyczny

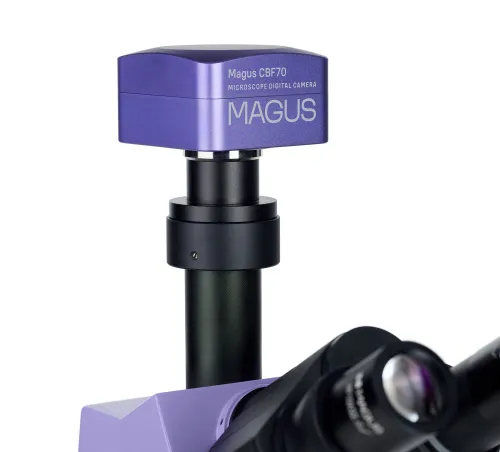

Głowica trójokularowa jest wyposażona w trzecią tubę do zamontowania kamery cyfrowej. Przy użyciu przełącznika na korpusie cała wiązka światła jest kierowana do tubusów okularów lub do kamery cyfrowej. Kąt nachylenia tubusów okularów wynoszący 30° zapewnia wygodę podczas długotrwałych obserwacji i nie powoduje nadwyrężenia mięśni szyi. Lewy tubus posiada pierścień regulacji dioptrii, który obraca się i dostosowuje ostrość układu optycznego mikroskopu do unikatowego wzroku użytkownika.
Miska rewolwerowa umożliwia zamontowanie pięciu obiektywów jednocześnie, z których cztery są już częścią zestawu. Dodatkowy obiektyw z gamy akcesoriów MAGUS można zakupić osobno. Wszystkie obiektywy są przeznaczone do pracy ze szkiełkami nakrywkowymi o grubości 0,17 mm. Ponieważ miska rewolwerowa jest skierowana z dala od obserwatora, obiektyw umieszczony na ścieżce optycznej jest dobrze widoczny podczas pracy, co znacząco ułatwia pracę badacza. Gniazda miski rewolwerowej są wyśrodkowane.
Oświetlenie
Źródło oświetlenia znajduje się pod stolikiem, tj. obserwacje są prowadzone w świetle przechodzącym. Żarówka halogenowa o mocy 30 W generuje jasne, przyjazne dla oczu oświetlenie, które nadaje się do stosowania ze wszystkimi obiektywami. Regulacja oświetlenia przy użyciu metody Köhlera pozwala uzyskać wyższy kontrast i lepszą jakość obrazu.
Mikroskop jest wyposażony w polaryzator i analizator. Aby pracować w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Kąt polaryzacji zmienia się poprzez obracanie polaryzatora i analizatora względem siebie. Mikroskop posiada również przystawkę, która zawiera soczewkę Bertranda i ma gniazdo na kompensatory. Kompensatory zwiększają kontrast preparatów o niskiej dwójłomności, a soczewka Bertranda jest przeznaczona do badań konoskopowych.
Stolik i mechanizm regulacji ostrości
Stolik mikroskopu obraca się, co umożliwia szybką zmianę załamania światła przechodzącego przez preparat podczas pracy w świetle spolaryzowanym. Stolik jest wyśrodkowany względem osi optycznej mikroskopu, posiada gradację kąta obrotu oraz skalę umożliwiającą określenie kąta z dokładnością do 0,1°.
Mechanizm ustawiania ostrości umożliwia zgrubną i precyzyjną regulację ostrości. Pokrętło zgrubnej regulacja ostrości ma blokadę, a cały mechanizm zgrubnej regulacji ostrości ma również regulację napięcia.
Akcesoria
Do mikroskopu są dostępne opcjonalne okulary, obiektywy, kamery cyfrowe i preparaty kalibracyjne. Poszerzają one możliwości mikroskopu w zakresie różnych zadań badawczych.
Najważniejsze właściwości mikroskopu:
- Obserwacje w świetle przechodzącym metodą jasnego pola i metodami polaryzacyjnymi
- Źródłem oświetlenia jest 30 W żarówka halogenowa o „ciepłym” spektrum światła, które jest komfortowe dla oczu
- Polaryzację uzyskuje się przy użyciu obrotowego analizatora i polaryzatora; przystawka zawiera soczewkę Bertranda i gniazda na kompensatory
- Możliwe jest dostosowanie oświetlenia zgodnie z metodą Köhlera, co poprawia wyrazistość obrazu
- Trzeci tubus umożliwia zamontowanie kamery cyfrowej
- Beznaprężeniowe obiektywy planarno-achromatyczne z korekcją do nieskończoności (Strain-Free); wyśrodkowane gniazda miski rewolwerowej
- Obrotowy stolik, mechanizm zgrubnej i precyzyjnej regulacji ostrości
- Kompatybilność z dodatkowymi akcesoriami: okularami, obiektywami itp.
Najważniejsze właściwości kamery:
- Pięć ustawień trybów graficznych i szybkości wyświetlania: można łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika
- Szybki transfer danych dzięki interfejsowi USB 3.0
- Duża, kolorowa matryca SONY Exmor zapewniająca jasny i wyraźny obraz nawet przy słabym oświetleniu
- Szybki start: wystarczy zainstalować dołączone oprogramowanie, a kamera będzie gotowa do użycia
- Wygodne obserwacje i możliwość prezentowania ich odbiorcom poprzez wyświetlanie obrazu z kamery na zewnętrznym ekranie
Zawartość zestawu:
- Kamera cyfrowa MAGUS CBF70 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Głowica trójokularowa
- Tuba pośrednia z soczewką Bertranda, analizator i gniazdo kompensatora
- Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 21 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,65 (z mechanizmem sprężynowym) WD 0,66 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 (z mechanizmem sprężynowym) WD 0,46 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Okular 10x/22 mm ze skalą. Wartość skali: 0,1 mm
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm z krzyżem
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20x/0,4 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/1,25 (z mechanizmem sprężynowym, olejek immersyjny) WD 0,36 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL 100x/0,8 (z mechanizmem sprężynowym, suchy) WD 2,02 mm
- Mechaniczne mocowanie stolika
- Preparat kalibracyjny
ID produktu | 83040 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018515 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 15.1 kg |
Specyfikacja mikroskopu | |
Typ | biologiczny, lekki/optyczny, cyfrowy |
Głowica | trójokularowa |
Głowica | Siedentopf |
Kąt nachylenia głowicy | 30 ° |
Powiększenie, x | 40 — 600 |
Średnica tubusu okularu, mm | 30 |
Okulary | 10х/22 mm, odstęp źrenicy wyjściowej: 10 mm; 10х/22 mm ze skalą (*opcjonalnie: 10x/22 mm z krzyżem, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności, bez naprężeń: PL 4x/0,10; PL 10x/0,25; PL 40x/0,65; PL 60x/0,80 (*opcjonalnie: PL 5x/0,12; PL 20x/0,4; PL 100x/1,25 (olejek immersyjny); PL 100x/0,8 (suchy)); wysokość parafokalna 45 mm, przeznaczone do pracy ze szkiełkami nakrywkowymi o grubości 0,17 mm |
Rewolwer | 5 obiektywów, możliwość centrowania |
Odległość robocza, mm | 21 (4x); 5,0 (10x); 0,66 (40x); 0,46 (60x); 26,1 (5x); 8,8 (20x); 0,36 (100x (olejek immersyjny)); 2,02 (100x (suchy)) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | Ø150 |
Stolik, mm | obracana w zakresie 360°, centrowanie, podziałka 1° kąta obrotu; skala noniusza do pomiaru kątów z dokładnością do 0,1° |
Regulacja dioptrii okularu, dioptrii | ±5 (w lewej tubie) |
Kondensor | kondensor Abbego NA 1,25 z regulowaną przysłoną i obiektywem obrotowym |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | 220±22 V, 50 Hz, zasilanie sieciowe AC |
Typ źródła oświetlenia | lampa halogenowa: 12V/30W |
Zakres temperatur, °C | 5...+35 |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Polaryzator | z oznaczeniami 0°, 90°, 180°, 270° na skali; możliwość obrotu o 360° |
Tuba pośrednia | wbudowany analizator z możliwością obrotu o 0–360°; noniusz do pomiaru kątów z dokładnością do 0,1°; soczewka Bertranda; gniazdo do montażu kompensatorów |
Kompensator | kompensator λ; kompensator λ/4; klin kwarcowy |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | dolne |
Metoda badania | jasnego pola, polaryzacja |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | SONY Exmor CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 21 |
Maksymalna rozdzielczość, piksele | 5280x3954 |
Rozmiar matrycy | 4/3" (17,4x13,0 mm) |
Rozmiar piksela, µm | 3.3x3.3 |
Światłoczułość | 399 mV przy 1/30 s |
Współczynnik sygnału/szumu | 0,1 m V przy 1/30 s |
Czas naświetlania | 0,1 ms – 15 s |
Nagrywanie filmów | ✓ |
Nagrywanie wideo | tak |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 17 przy 5280x3954, 192 przy 584x438, 67 przy 1760x1316, 56 przy 2640x1976, 17 przy 3952x3952 |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.bmp, *.png, *.tif |
Format plików wideo | format wyjściowy:*.wmv, *.avi, *.h264 (Windows 8 i późniejsze wersje),* h265 (Windows 10 i późniejsze wersje) |
Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Balans bieli | ręczna, automatyczne |
Czas ekspozycji | ręczna, automatyczne |
Opcje programowalne | rozmiar obrazu, jasność, czas ekspozycji |
Oprogramowanie | MAGUS View |
Wyjście | USB 3.0, 5 Gb/s |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 2 GB RAM, gniazdo USB 3.0, napęd CD-ROM, monitor 17-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | trwałe aluminium |
Zasilanie kamery | DC, 5 V, z gniazda USB komputera; adapter 12 V, 3 A dla modułu Peltiera |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
