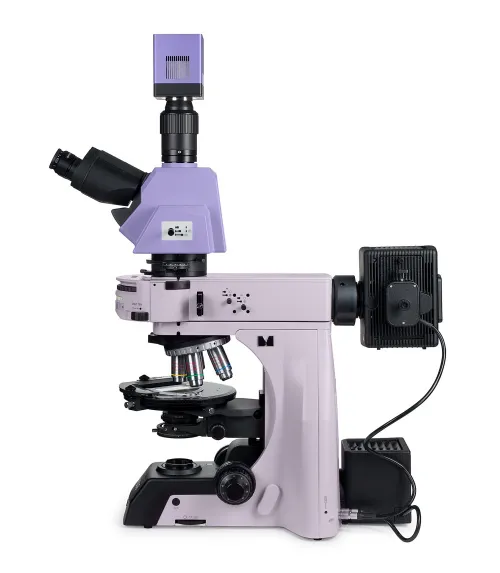

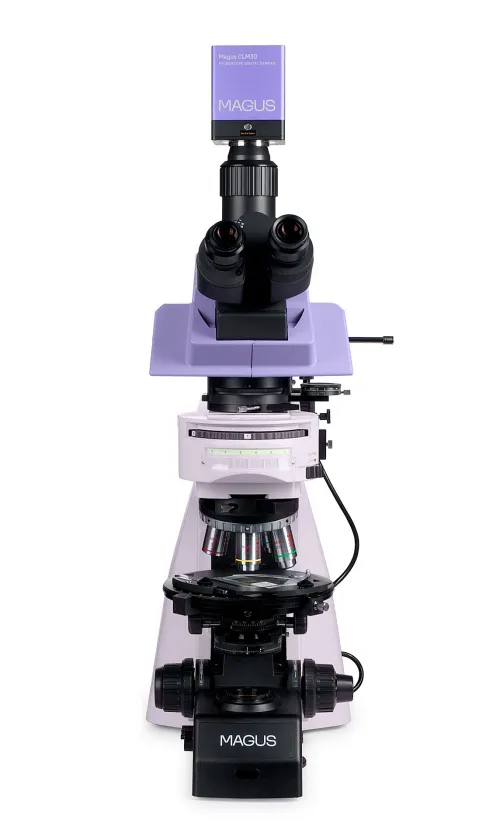

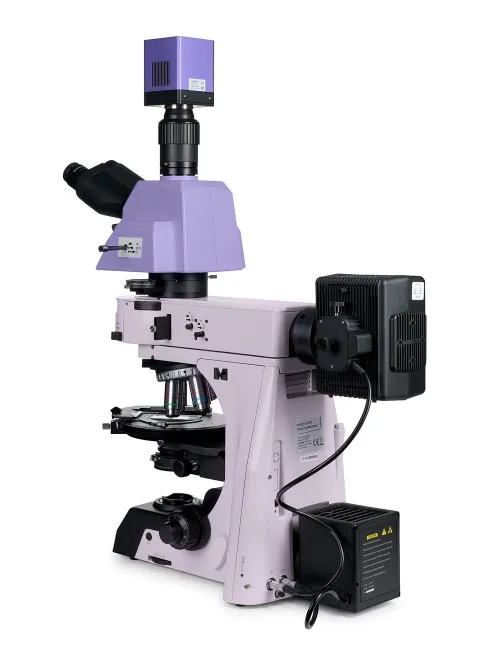

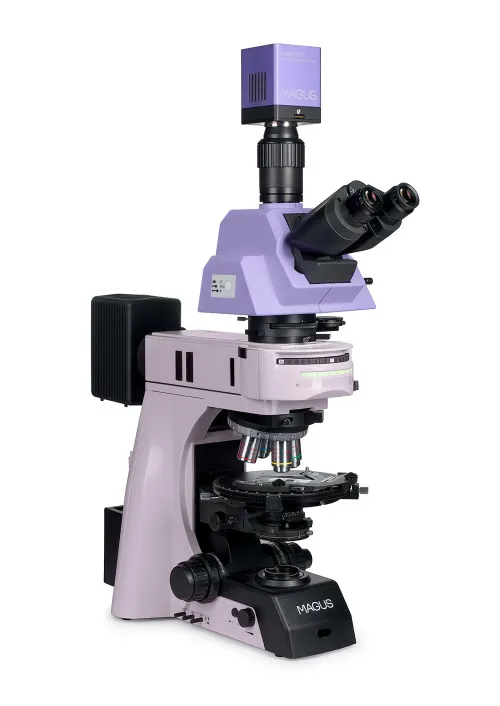

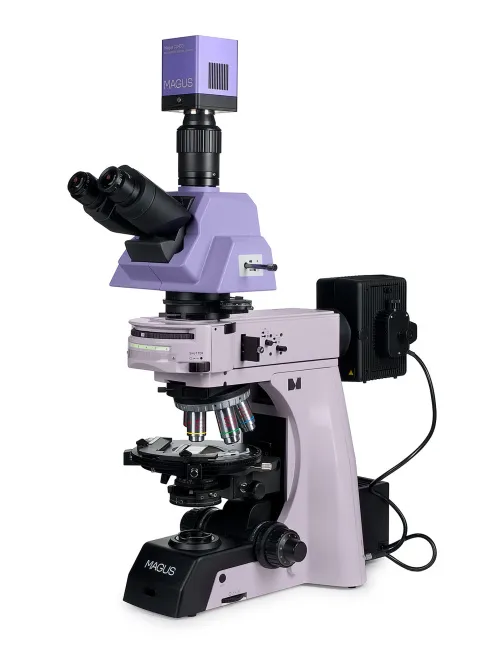

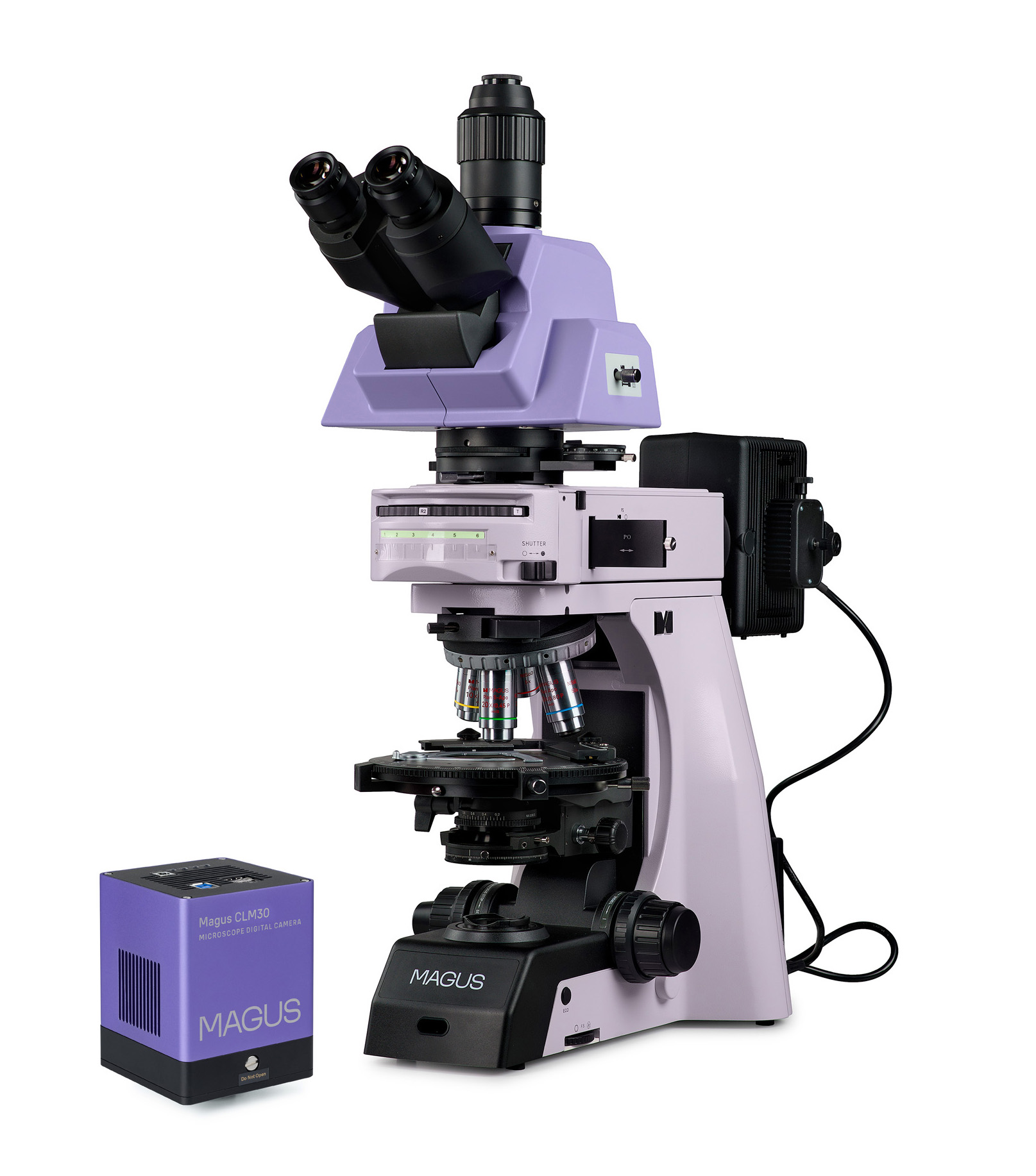

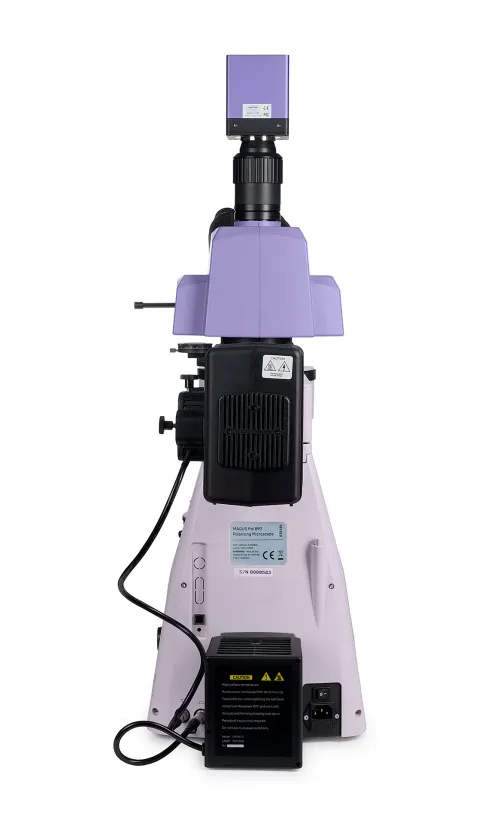

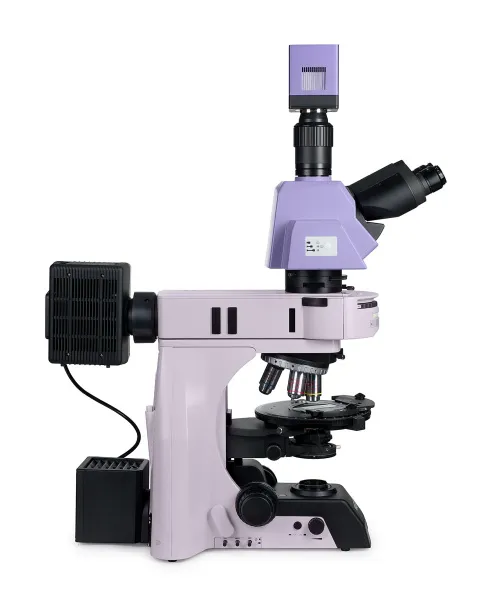

Cyfrowy mikroskop polaryzacyjny MAGUS Pol D890 MAGUS

Mikroskop do badań naukowych i inspekcji przemysłowych.
Przeznaczony do badania obiektów metodami polaryzacji i jasnego pola. Instalacja opcjonalnych komponentów pozwala na wykorzystanie metod ciemnego pola i kontrastu fazowego i kontrastu różnicowo-interferencyjnego w świetle przechodzącym, a także kontrastu różnicowo-interferencyjnego i fluorescencji w świetle odbitym.
W świetle przechodzącym można badać próbki geologiczne, a także anizotropowe próbki biologiczne i polimerowe w cienkich przekrojach.
W świetle odbitym można obserwować polerowane sekcje z jedną polerowaną stroną. Grubość nieprzezroczystych polerowanych sekcji jest dowolna, zwykle 5–10 mm. Mikroskop umożliwia badanie nieprzezroczystych obiektów o grubości do 30 mm.
Mikroskop polaryzacyjny generuje obraz, wykorzystując dwójłomność preparatu anizotropowego. Światło spolaryzowane płasko, podczas przechodzenia przez anizotropowy preparat, dzieli się na dwie wiązki i zmienia płaszczyznę polaryzacji. Analizator sprowadza drgania wiązek do jednej płaszczyzny, w której dochodzi do ich interferencji. Jasne obrazy o wysokim kontraście zmieniają kolory, gdy stolik obraca się.
Mikroskop ma kamerę 8,3 MP i gniazdo USB 3.0. Kamerę można połączyć z komputerem i wyświetlać obraz na jego ekranie. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji.
Planarne obiektywy semi-apochromatyczne i obiektywy planarno-apochromatyczne są beznaprężeniowe. Tuba pośrednia mieści analizator i soczewkę Bertranda, ma również gniazdo na kompensatory.
Mikroskop jest wykorzystywany w krystalografii, petrografii, mineralogii, kryminalistyce, medycynie i innych dziedzinach nauki.

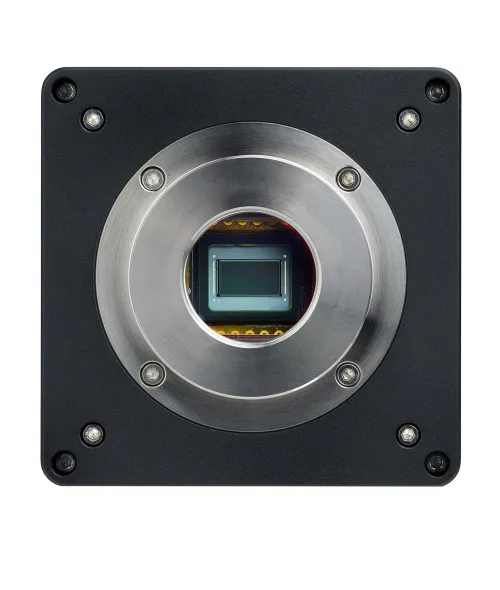

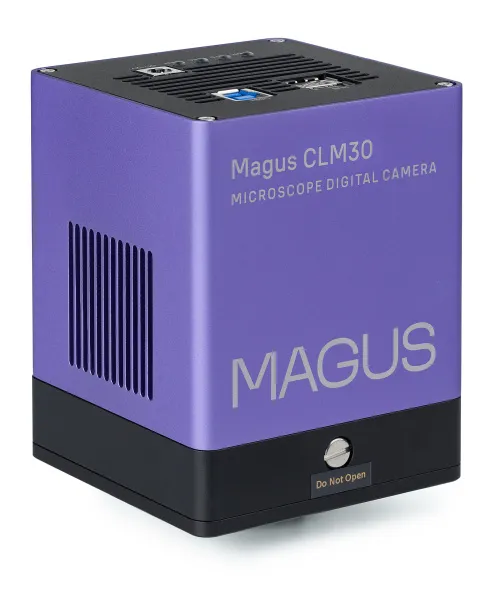

Kamera cyfrowa

Kamera cyfrowa MAGUS CLM30 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola. Kamera ma matrycę 8,3 Mpix i zapewnia realistyczne obrazy w rozdzielczości 3840x2160 pikseli. Kamera jest zalecana do użytku z obiektywami o powiększeniu 4x, 10x, 20x i 40x. Kamera umożliwia rejestrowanie dokładniejszych szczegółów przy użyciu obiektywów o mniejszym powiększeniu.
Wideo jest nagrywane z prędkością 45 kl./s lub 70 kl./s w zależności od rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i doskonale sprawdza się podczas prezentacji w klasie.

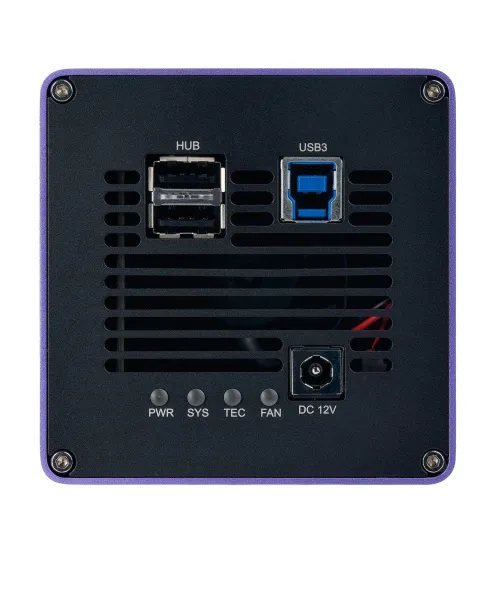

Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

Głowica mikroskopu

Trójokularowa z układem optycznym z korekcją do nieskończoności. Użytkownik wybiera najwygodniejszy kąt nachylenia głowicy mikroskopu w zakresie od 0° do 35°. W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Wiązkę światła można podzielić w następujących konfiguracjach: 0/100, 100/0 lub 80/20.
Podstawowa konfiguracja zawiera okulary 10x/ 22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.

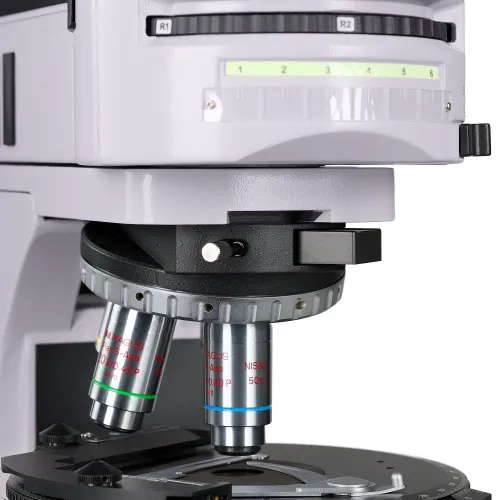

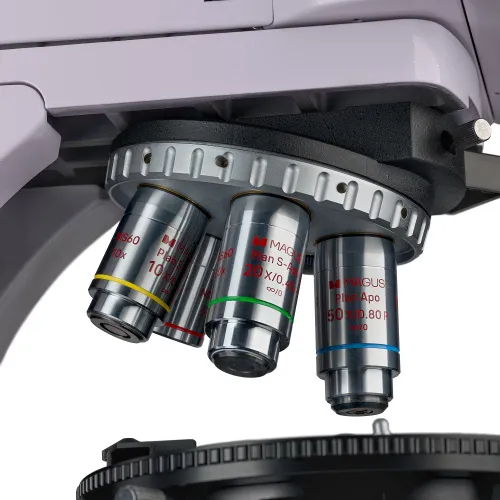

Miska rewolwerowa

Miska rewolwerowa na pięć obiektywów. Wolne gniazdo służy do regulowania pozycji żarówki w oświetlaczu światłem odbitym. Użytkownik może również zainstalować dodatkowy obiektyw w wolnym gnieździe miski rewolwerowej, co pozwoli uzyskać dodatkowe powiększenie.
Konstrukcja miski rewolwerowej ("do wewnątrz") zwalnia miejsce z przodu stolika, dzięki czemu można widzieć obiektyw umieszczony na ścieżce optycznej. Gniazda miski rewolwerowej są wycentrowane, aby zachować zgodność z osiami optycznymi obiektywu i mikroskopu.

Obiektywy

Obiektywy planarno-apochromatyczne i planarne obiektywy semi-apochromatyczne z korekcją do nieskończoności są przeznaczone do obserwacji w świetle spolaryzowanym: układ optyczny bez naprężeń sprawia, że dwójłomność pochodzi od preparatu, a nie od elementów optycznych. Zapewniają one lepszą korekcję aberracji chromatycznej i sferycznej w porównaniu z obiektywami planarno-achromatycznymi.
Obiektywy o powiększeniu 5x i 10x są przeznaczone do pracy ze szkiełkiem nakrywkowym lub bez szkiełka nakrywkowego, a obiektywy o powiększeniu 20x i 50x są przeznaczone do pracy bez szkiełka nakrywkowego. Odległość parafokalna wynosi 60 mm.

Wieżyczka do montażu modułów kontrastowych

Oświetlacz światłem odbitym ma wbudowaną wieżyczkę do modułów kontrastu. Można zainstalować trzy moduły: jeden do obserwacji w świetle przechodzącym i dwa do obserwacji w świetle odbitym. Obracanie wieżyczki zmienia tryb obserwacji, co pozwala na szybkie przełączanie technik kontrastu bez potrzeby wykonywania złożonych regulacji.

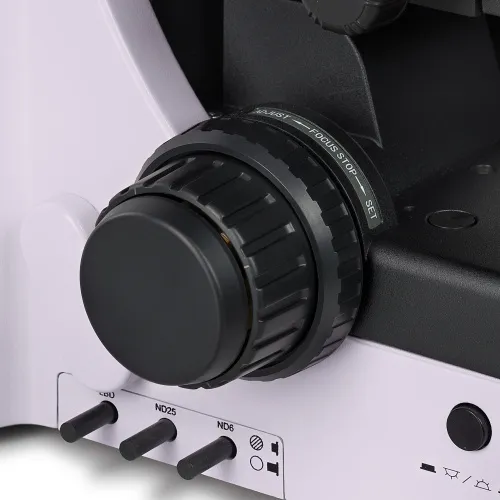

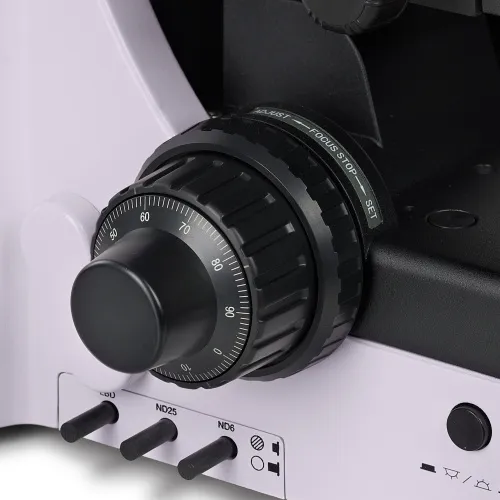

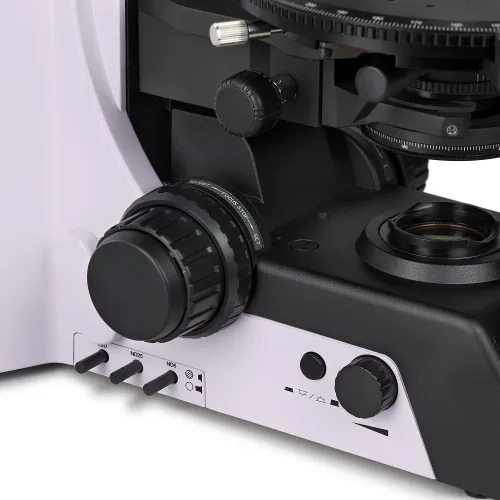

Mechanizm regulacji ostrości

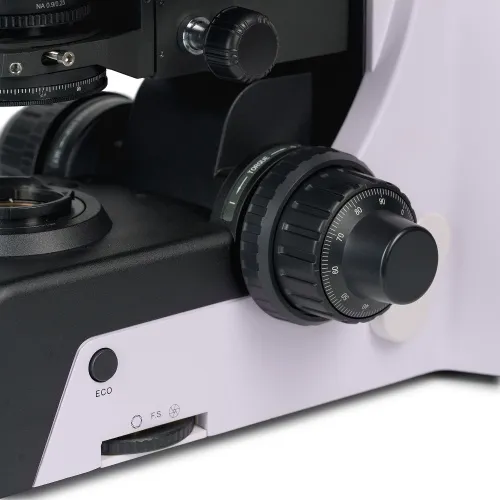

Mikroskop ma nisko umieszczone współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości. Badacz może położyć dłonie na blacie stołu i przyjąć wygodną pozycję przed mikroskopem.
Pokrętło z blokadą zgrubnej regulacji ostrości ułatwia szybką regulację mikroskopu po zmianie obiektu badań. Pokrętło znajduje się po lewej stronie mikroskopu na tej samej osi co mechanizm regulacji ostrości.
Pierścień po prawej stronie reguluje napięcie mechanizmu posuwu zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

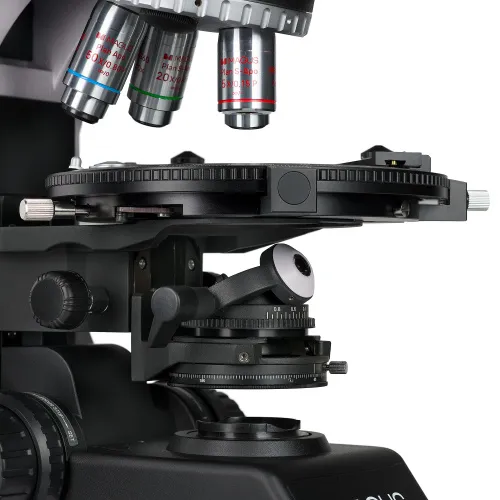

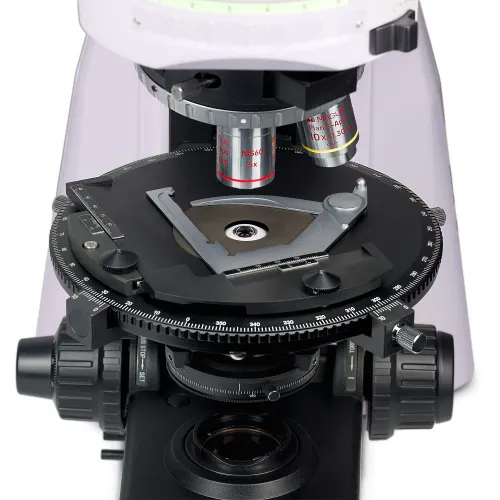

Stolik

Stolik można obracać o 360°, co pozwala na obserwację zmian kolorów preparatu w momencie, gdy polaryzator i analizator są ustawione w orientacji krzyżowej. Można go również zablokować w wybranym położeniu. Stolik ma regulację gradacji kąta obrotu. Każdy obrót o 90° w stosunku do aktualnego położenia jest sygnalizowany kliknięciem. Noniusz umożliwia dokonywanie pomiarów z dokładnością do 0,1°.
Konstrukcja stolika umożliwia wyśrodkowanie za pomocą dwóch śrub, ponieważ obserwacje anizotropowych obiektów w świetle spolaryzowanym wymagają precyzyjnego ustawienia osi obrotu stolika z osią optyczną mikroskopu.

Źródła oświetlenia

W oświetlaczach światłem odbitym i światłem przechodzącym zastosowano żarówki halogenowe 100 W. Żarówki halogenowe emitują światło o barwie, która jest komfortowa dla oczu. Lampa o mocy 100 W jest wystarczająco jasna do pracy z obiektywami o powiększeniu od 4 do 100 razy w jasnym polu i świetle spolaryzowanym.

Oświetlenie światłem odbitym

System oświetlenia wykorzystuje oświetlenie Köhlera. Przysłony aperturowa i pola są fabrycznie wycentrowane w osi optycznej i nie wymagają dodatkowego centrowania. W razie konieczności przysłony można wyregulować przy użyciu śrub centrujących. Źródło oświetlenia jest centrowane względem trzech osi.

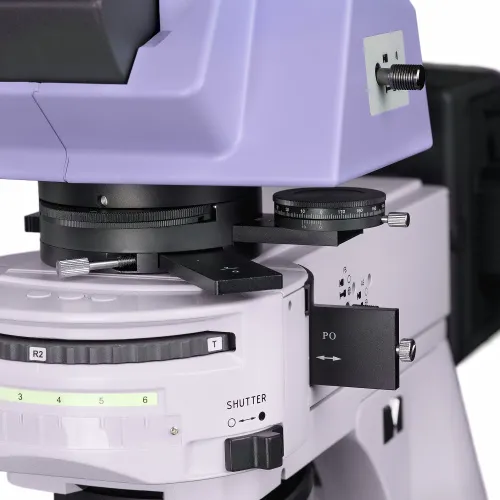

Analizator i polaryzator są wykorzystywane do prowadzenia obserwacji w świetle spolaryzowanym. Polaryzator jest nieruchomy, a analizator można obracać o 360° i ma skalę noniusza do precyzyjnego ustawiania kąta.
Zestaw filtrów pomaga dostosować odtwarzanie kolorów.

Oświetlenie światłem przechodzącym

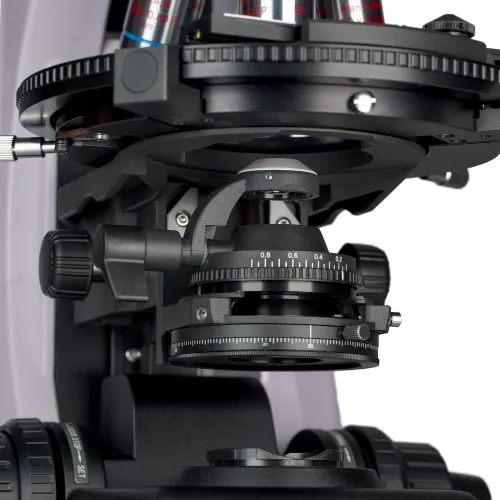

Regulowana przysłona pola, kondensor z regulacją wysokości i wycentrowania z układem optycznym bez naprężeń, regulowana przysłona aperturowa i odchylana soczewka umożliwiają regulację oświetlenia Köhlera. Odchylana soczewka jest usuwana ze ścieżki optycznej w przypadku obiektywów o małym powiększeniu i przywracana na ścieżkę optyczną w przypadku obiektywów o powiększeniu większym niż 10x. Polaryzator z możliwością obrotu o 360°, z oznaczeniami 0°, 90°, 180° i 270° na skali. Analizator obraca się o 360°, a skala noniusza umożliwia precyzyjne ustawienie kąta.

Oświetlenie Köhlera w świetle odbitym i przechodzącym

Ustawienie oświetlenia Köhlera zwiększa jakość obrazu preparatu. Takie oświetlenie umożliwia osiągnięcie maksymalnej rozdzielczości w każdym obiektywie. Równomierne oświetlenie pola widzenia bez zaciemnień na krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.

Badanie preparatów w świetle spolaryzowanym

Polaryzator i analizator są ustawiane na ścieżce światła w celu obserwacji obiektów w świetle spolaryzowanym. Za pomocą skali analizatora i polaryzatora można ustawić wybraną krzyżową lub równoległą pozycję urządzeń do polaryzacji. Obracaj analizator lub polaryzator, aby zmieniać kąt polaryzacji. Podczas obrotu stolika mikroskopu refrakcja światła przez preparat zmienia się w zależności od kąta polaryzacji.
Soczewka Bertranda jest wykorzystywana do badań konoskopowych.
Kompensatory są przeznaczone do wzmacniania kontrastu obiektów o słabej dwójłomności.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu.
Opcjonalny obiektyw planarno-apochromatyczny zapewnia dodatkowe powiększenie.
Okulary zwiększają zakres powiększenia mikroskopu. Dodatkowe okulary pomogą w uzyskaniu powiększenia użytecznego obiektywu, który jest używany najczęściej.
Przystawki do kontrastu fazowego, przystawki epi-fluorescencyjne, kondensory ciemnego pola i przystawki do kontrastu różnicowo-interferencyjnego rozszerzają zakres dostępnych technik obserwacji mikroskopowej.
Preparat kalibracyjny, który można łączyć z okularem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

Model MAGUS Pol D890 jest alternatywą dla następujących modeli: Carl Zeiss Axio Imager 2 Pol, Carl Zeiss Axioscope Vario Polarization, Nikon ECLIPSE Ci-Pol, Nikon ECLIPSE E200Pol, Nikon ECLIPSE LV100ND POL/DS, Nikon ECLIPSE LV100Pol, Olympus BX53P.

Cechy mikroskopu:

• Badania przezroczystych i nieprzezroczystych preparatów anizotropowych w świetle spolaryzowanym i naturalnym
• Potężne halogenowe oświetlacze światłem odbitym i przechodzącego 100 W, które zapewniają jasne, naturalne światło
• Obserwacje ortoskopowe, soczewka Bertranda do obserwacji konoskopowych, kompensatory, oświetlenie Köhlera w świetle przechodzącym i odbitym
• Ergonomiczna głowica trójokularowa z regulowanym kątem nachylenia i pionowym gniazdem kamery; współczynnik dzielenia wiązki (okular/kamera): 100/0, 0/100 lub 20/80
• Planarne obiektywy semi-apochromatyczne i obiektywy planarno-apochromatyczne bez wewnętrznych naprężeń nie wprowadzają do obrazu fałszywych efektów optycznych
• Wielofunkcyjna wieżyczka z 3 gniazdami do montażu modułów różnych metod kontrastowania
• Wygodne dopasowanie gniazd miski rewolwerowej i stolika
• Okrągły stolik obrotowy ze skalą noniusza do precyzyjnego pomiaru kąta obrotu. Stolik można zablokować w wybranym położeniu, a każdy obrót o 90° jest sygnalizowany kliknięciem.

Cechy kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4, 10, 20 i 40 razy
• Rozdzielczość 8,3 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
• 45 kl./s i 70 kl./s w rozdzielczości 3840x2160 pikseli i 1920x1080 pikseli do obserwacji ruchomych preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania
• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
• Gniazdo USB 3.0 zapewnia szybki transfer danych bez szarpnięć i opóźnień
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

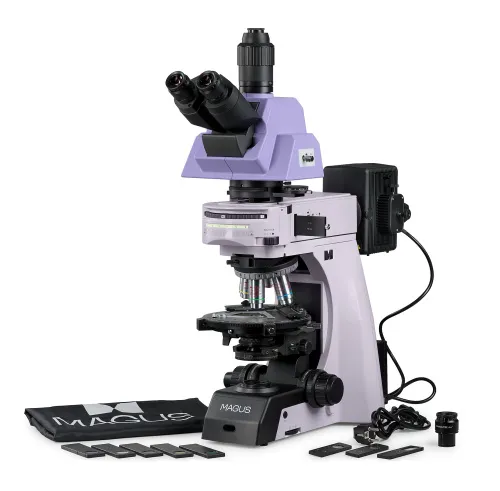

Zestaw:

• Kamera cyfrowa MAGUS CLM30 (kamera cyfrowa, kabel USB, zasilacz 12 V, 3 A, futerał, pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, mechanizm regulacji ostrości i miska rewolwerowa
• Stolik
• Uchwyt kondensora
• Kondensor z opuszczaną soczewką i polaryzator światła przechodzącego
• Oświetlacz światłem odbitym z wieżyczką i osłoną lampy halogenowej
• Oświetlacz światłem przechodzącym z osłoną lampy halogenowej
• Trójokularowa głowica mikroskopu
• Przystawka pośrednia z soczewką Bertranda
• Analizator
• Polaryzator światła odbitego
• Kompensatory: kompensator λ; kompensator λ/4; klin kwarcowy
• Zestaw filtrów światła odbitego
• Planarny obiektyw semi-apochromatyczny Plan S-Apo 5x/0,15 ∞/–, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny Plan S-Apo 10x/0,30 ∞/–, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny Plan S-Apo 20x/0,45 ∞/0, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 50x/0,80 ∞/0, odległość parafokalna: 60 mm
• Okular 10x/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Okular 10x/22 mm z krzyżem, o dużym odstępie źrenicy wyjściowej i regulacją dioptrii
• Muszla oczna (2 szt.)
• Adapter z montażem typu C o powiększeniu 1 raz
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Obiektyw planarno-apochromatyczny Plan Apo 100x/0,9 ∞/0, odległość parafokalna: 60 mm
• Zestaw obiektywów planarno-semi-apochromatycznych do obserwacji metodą fluorescencyjną Plan S-Apo 4x, 10x, 20x, 40x, 100x (olejowy) ∞/0,17, odległość parafokalna: 60 mm
• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, teleskop wyśrodkowujący
• Kondensor ciemnego pola NA 0,7–0,9
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Urządzenie do kontrastu różnicowo-interferencyjnego (DIC)
• Przystawka epi-fluorescencyjna z obudową lampy rtęciowej, kostkami z filtrem fluorescencyjnym i modułem zasilania lampy rtęciowej
• Przystawka epi-fluorescencyjna ze źródłem oświetlenia LED, kostkami filtra fluorescencyjnego i kablem zasilającym
• Preparat kalibracyjny
