W skrócie poziomicę laserową Ermenrich LT40 można scharakteryzować jako wytrzymałe narzędzie o doskonałej funkcjonalności.

Urządzenie wyświetla dwie płaszczyzny: pionową i poziomą z rzutowaniem wiązki w zakresie ponad 130°.

Urządzenie ma 10 poziomów regulacji jasności i działa z odbiornikiem oraz w trybie nachylenia (funkcja TILT). Przyjrzyjmy się bliżej.

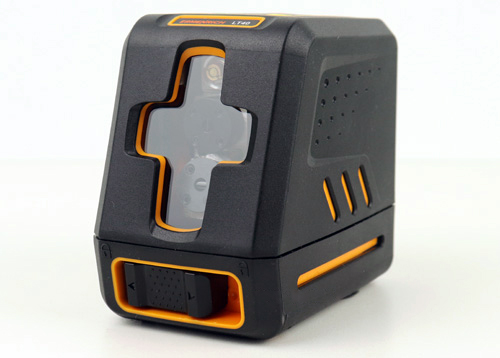

Poziomica laserowa Ermenrich LT40

Dane techniczne

Dokładność: ±1,5 mm/5 m (lub ±0,3 mm/m)

Zakres roboczy: 30 m (w zależności od poziomu oświetlenia)

Zakres kompensatora: 4°±1°

Stopień odporności na kurz i wilgoć: IP54

Szybkość instalacji kompensatora: 2 s

Działanie z odbiornikiem: tak

Funkcja TILT: tak

Gwint montażowy: 1/4"

Klasa lasera i długość fali światła: II, 505–550 nm

Rzutowanie wiązki: > 130°

Poziomy jasności i czas pracy: 1 – 10 godz., 10 – 40 godz. (łącznie 10 poziomów)

Zasilanie: 4 baterie AA

Temperatura pracy: od –10°C do +50°C

Wymiary: 90 x 57 x 81 mm

Minimalna odległość od horyzontu:

5,5 cm do podłogi

2,7 cm do sufitu

2,8 cm od płaszczyzny pionowej do ściany

Korpus

Poziomica laserowa Ermenrich LT40 ma dobrze skonstruowany korpus wykonany z solidnego tworzywa sztucznego ABS, który jest całkowicie pokryty grubą gumową osłoną w kolorze czarnym.

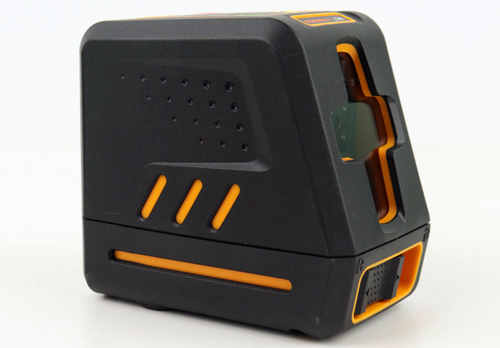

Jakość konstrukcji poziomicy laserowej Ermenrich LT40

Przedni otwór umieszczono pod kątem, co jest pomocne podczas pracy w ograniczonych przestrzeniach. Dlatego w przypadku instalacji urządzenia na ścianie linia przechodzi wzdłuż trzech płaszczyzn: wzdłuż podłogi, ściany i sufitu. Nieznacznie dotyka ściany za poziomicą laserową.

Jest to zdecydowanie wygodniejsze otwór bez nachylenia.

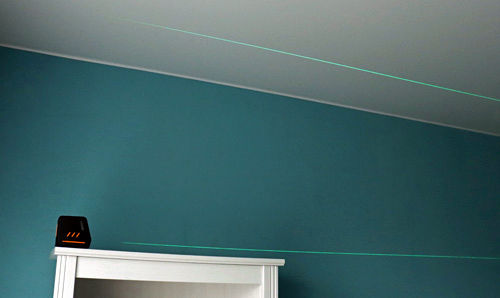

Skanowanie wiązki lasera w płaszczyźnie poziomej w modelu LT40

Komora baterii, którą umieszczono w podstawie obudowy, ma niezdejmowalną pokrywę, co jest zaletą. Urządzenie ma również porządnie zamocowany gwint 1/4 cala do montażu na statywie i innych dodatkowych akcesoriach.

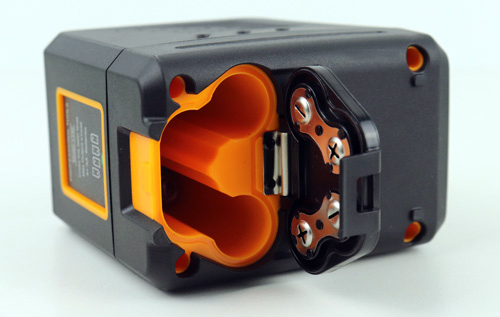

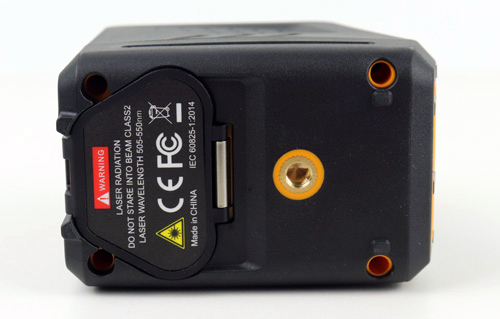

Pokrywa komory baterii i gwint mocujący

Jeśli przyjrzymy się uważniej, zauważymy, że pokrywa jest zamykana za pomocą systemu z piórem i wpustem, co zwiększa ochronę przed kurzem i wilgocią.

Pokrywa jest zamykana za pomocą systemu wpustu i pióra

Demontaż obudowy jest bardzo prosty: odkręć 4 śruby na spodzie, a natychmiast uzyskasz dostęp do wszystkich elementów umieszczonych wewnątrz, a urządzenie nadal będzie w pełni sprawne. Jedyną niedogodnością jest to, że górna pokrywa pozostaje na kablu. Przykładowo w poziomicy laserowej Huepar BOX-1G pokrywę można zdjąć całkowicie.

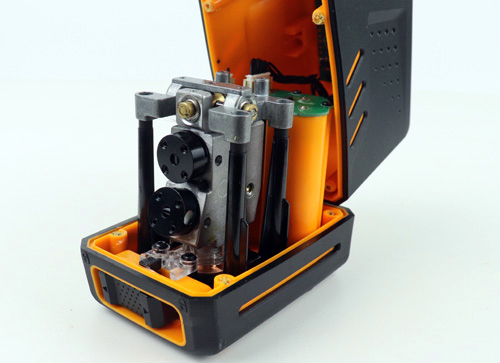

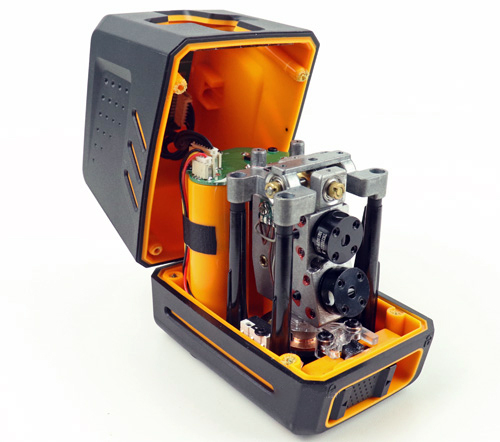

Wygodny demontaż urządzenia

Wewnątrz poziomicy Ermenrich LT40 umieszczono dwa moduły laserowe z oznaczeniami fabrycznymi. W konwencjonalnych laserach krzyżowych często stosuje się jeden moduł laserowy dla dwóch płaszczyzn, pionowej i poziomej, tak jak w modelu Firecore F113XG. Taka konstrukcja bezpośrednio przekłada się na oszczędność kosztów. W rezultacie w takich poziomicach niemożliwe jest indywidualne przełączanie płaszczyzn, a jasność linii nieco na tym cierpi.

W modelu LT40 można natychmiast wybrać dowolną płaszczyznę, co niewątpliwie należy uznać za zaletę.

Kompensator

Poziomica laserowa Ermenrich LT40 ma standardowy kompensator mechaniczny z dość dużą szybkością instalacji wynoszącą zaledwie 2 sekundy.

Zakres roboczy kompensatora to 4°±1°. W przypadku przekroczenia tego nachylenia natychmiast aktywowany jest alarm wizualny – linie zaczną szybko migać. Aby wyeliminować miganie, konieczne jest zmniejszenie nachylenia urządzenia do akceptowalnych wartości.

Cała konstrukcja kompensatora jest zamontowana na czterech plastikowych wspornikach. Trzeba jednak podkreślić, że wszystkie wsporniki mają kilka dodatkowych żeber usztywniających, więc konstrukcję można uznać za bardzo wytrzymałą.

System kompensatora poziomicy laserowej Ermenrich LT40

Elementy sterujące

Poza kilkoma drobnymi niuansami sterowanie poziomicą Ermenrich LT40 jest bardzo proste i intuicyjne.

Z przodu umieszczono przełącznik, który blokuje kompensator na czas transportu lub otwiera wahadło i włącza urządzenie.

Należy zauważyć, że sam przełącznik wydaje się ciasny i niezbyt wygodny. Warto jednak zaznaczyć, że kompensator jest blokowany szczelnie i bez żadnych przerw.

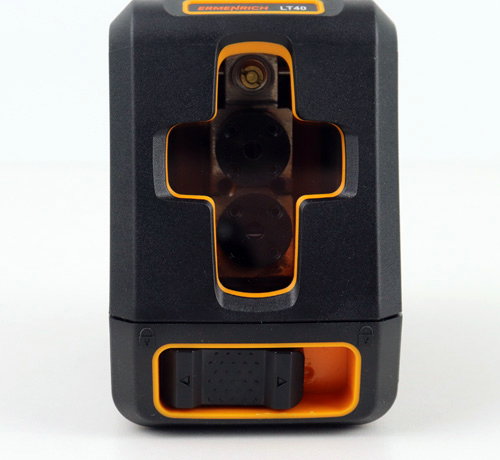

Przełącznik do włączania i blokowania wahadła

Pozostałe funkcje są kontrolowane za pomocą klawiatury membranowej na górze.

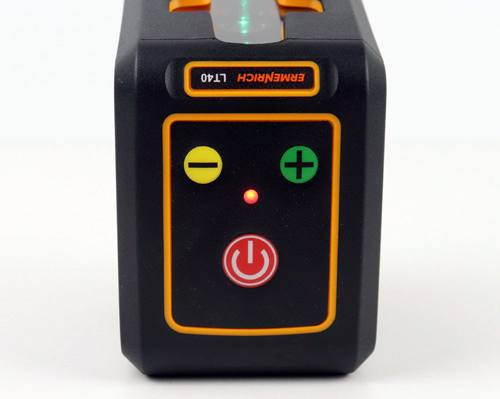

Panel sterowania poziomicy laserowej Ermenrich LT40

Przyciski zielony (+) i żółty (-) zwiększają lub zmniejszają jasność linii lasera w przyrostach co 10.

Czerwony przycisk zasilania odpowiada za kilka funkcji:

1. Włącza urządzenie w stanie zablokowanym (funkcja TILT) w celu oznaczania pod kątem. W przypadku wyłączonego urządzenia przytrzymaj przycisk przez 3 sekundy.
2. Krótkie naciśnięcie umożliwia indywidualne przełączanie płaszczyzn we wszystkich trybach.
3. W trybie samopoziomowania przytrzymaj przycisk przez 2 sekundy. Aktywowany jest tryb pracy z odbiornikiem (tryb pulsacyjny).

Dioda LED na górze emituje następujące sygnały ostrzegawcze:

1. Gdy funkcja TILT jest włączona, dioda pozostaje czerwona.
2. W trybie samopoziomowania na równym podłożu pozostaje zielona.
3. Gdy horyzont jest zbyt wysoko (kąt nachylenia jest zbyt duży w trybie samopoziomowania), świeci na czerwono.
4. Po włączeniu trybu działania z odbiornikiem dioda szybko błyska zielonym kolorem.
5. Błyska czerwonym kolorem, gdy poziom naładowania baterii jest niski.

Tabela porównawcza z modelem konkurencyjnym

Grubość linii lasera na różnych dystansach

Moduły laserowe w tej poziomicy zapewniają dobrą, dość cienką linię lasera. Należy zauważyć, że w najciemniejszym trybie, dziesiątym, linie będą najcieńsze. Istnieje bezpośrednia korelacja między grubością a jasnością.

W związku z tym wykonamy pomiary w pierwszym, najjaśniejszym trybie, a test grubości linii na różnych dystansach w poziomicy laserowej Ermenrich LT40 przyniósł następujące wyniki:

• 1,5 mm na dystansie 1 metra
• 1,5 mm na dystansie 5 metrów
• 2,5 mm na dystansie 10 metrów

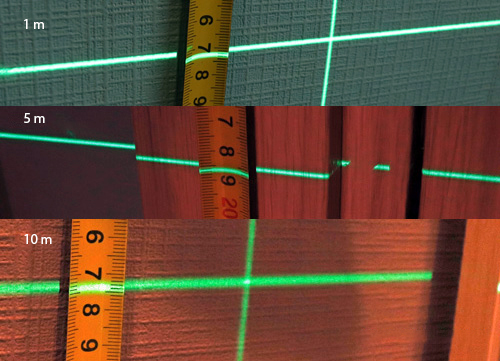

Grubość linii lasera na różnych dystansach

Pomiar jasności linii lasera

Zazwyczaj test jasności jest wykonywany na poziomicach laserowych z pryzmatami stożkowymi, ponieważ mają one pewną niejednorodność blasku na całym obwodzie. Jednak w ramach eksperymentu zmierzymy maksymalną jasność tej dwupłaszczyznowej poziomicy laserowej za pomocą luksomierza.

• 33,3 luksa na dystansie 5 metrów
• 15,9 luksa na dystansie 10 metrów

Regulacja

Jeśli istnieje konieczność ustawienia dokładności, w tym modelu można to zrobić samodzielnie.

Najłatwiejszym sposobem regulacji pozycji wahadła jest znalezienie współosiowego (identycznego) przesunięcia obu płaszczyzn. Drugą opcją jest płaszczyzna pozioma skierowana w górę lub w dół i normalna płaszczyzna pionowa.

W drugim przypadku wystarczy użyć dwóch śrub regulacji wzdłużnej w wahadle: jeśli płaszczyzna jest skierowana w dół, dokręcamy śruby, a jeśli w górę, luzujemy je.

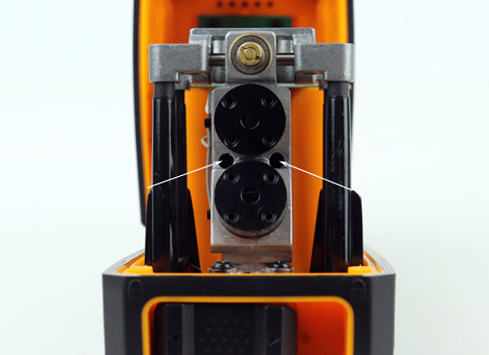

Śruby regulacji wzdłużnej wpuszczone w korpus wahadła

Jeśli ogólne nachylenie jest w kierunku obu płaszczyzn, dokręć lub poluzuj (w zależności od nachylenia płaszczyzn) śrubę regulacji poprzecznej.

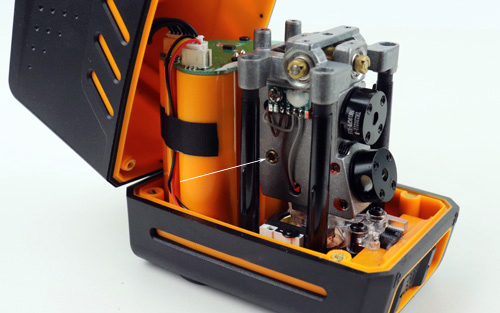

Śruba regulacji lasera krzyżowego

Regulacja położenia modułu lasera odbywa się za pomocą 3 małych śrub sześciokątnych: śruby górna i dolna wsuwają moduł, a środkowa mocuje go w miejscu. Powoli luzuj i dokręcaj re śruby.

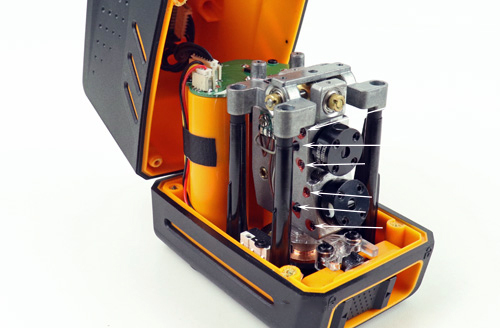

Trzy śruby regulacji pozycji oddzielnego modułu lasera

Podobne poziomice z takimi modułami lasera mają trzecie ustawienie. Czasami linia biegnie łukiem w górę lub w dół. Te linie są ustawiane za pomocą czterech śrub na końcu modułu.

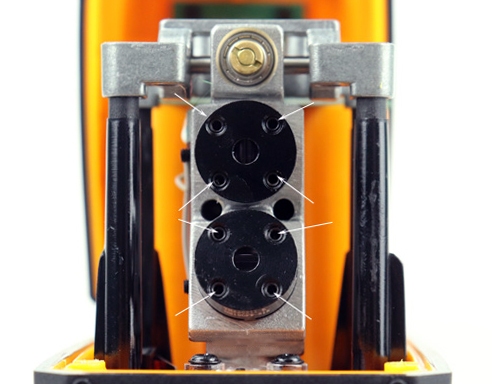

Śruby do mocowania łuków linii lasera

Zawartość zestawu:

Poziomica laserowa Ermenrich LT40 jest dostarczana w kolorowym opakowaniu z oznaczeniem marki.

Zawartość zestawu: poziomica, miękki futerał z zaczepem do paska, magnetyczne mocowanie ścienne oraz krótka instrukcja obsługi w różnych językach.

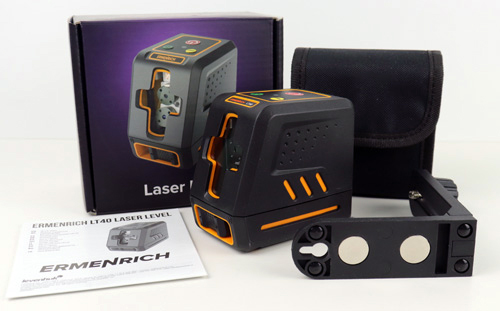

Poziomica laserowa Ermenrich LT40 – zestaw

Wady i zalety

Zalety: 10-stopniowa regulacja jasności linii, wysokiej jakości konstrukcja i materiały, cienkie zielone linie, tryb pracy z odbiornikiem, funkcja TILT, oddzielne przełączanie płaszczyzn, łatwy demontaż i kalibracja, dobry kąt rzutowania i mocowanie magnetyczne w zestawie.

Wady: brak zasilania sieciowego, ciasna zapadka.
