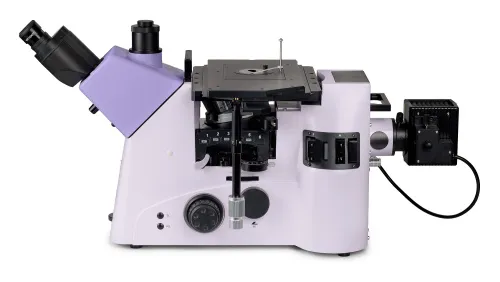

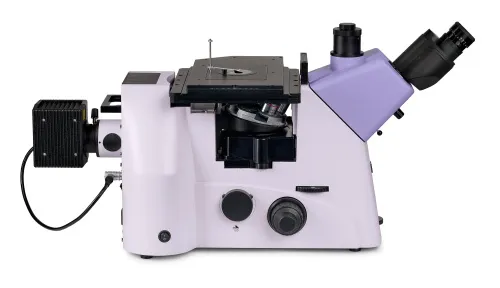

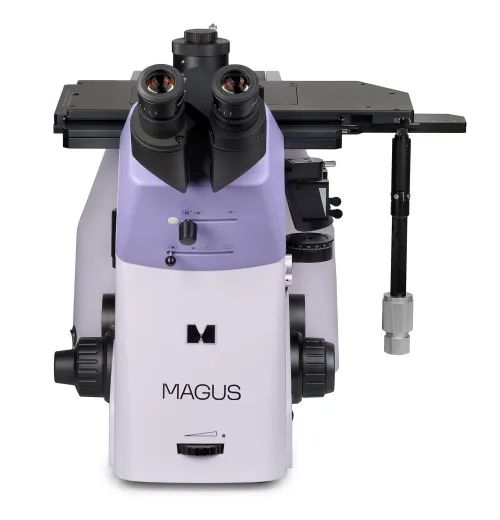

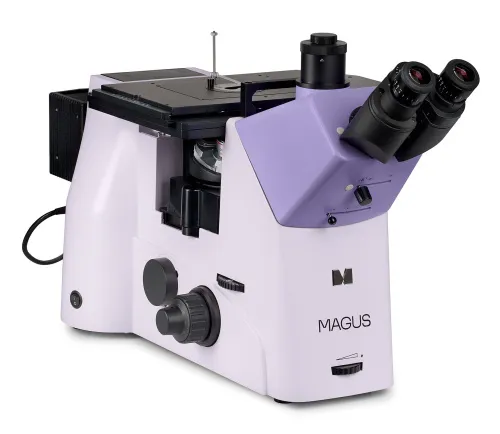

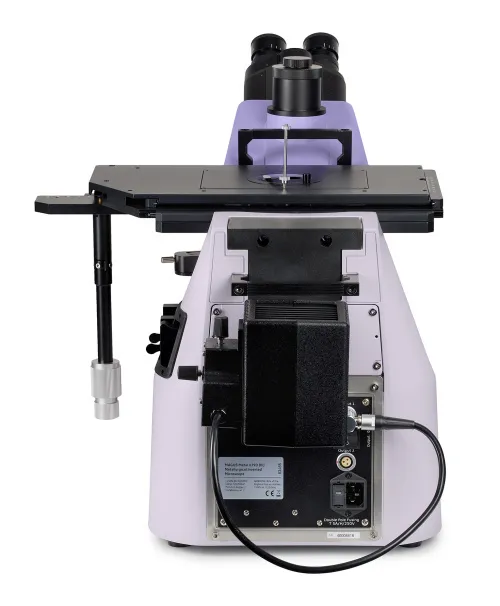

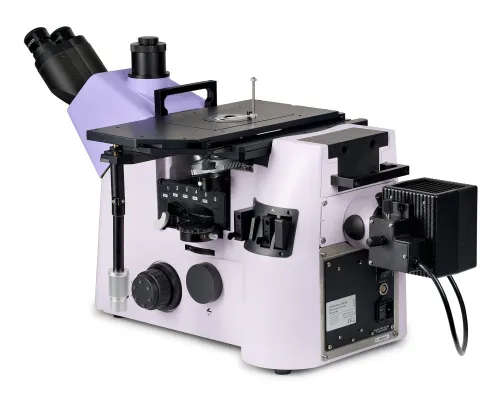

Odwrócony mikroskop metalurgiczny MAGUS Metal V790 DIC
Powiększenie: 50–1000x lub 50–1500x (z obiektywem 1,5x). Głowica trójokularowa z soczewką Bertranda, planarne, semi-apochromatyczne oraz planarne, apochromatyczne obiektywy jasnego pola i ciemnego pola oraz halogenowy oświetlacz światłem odbitym o mocy 100 W
ID produktu | 83485 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555019512 |
Rozmiar opakowania (dł. x szer. x gł.) | 76x61x58 cm |
Masa przesyłki | 34.9 kg |
Mikroskop jest przeznaczony do badania mikrostruktur metali i stopów, półprzewodników oraz innych preparatów nieprzezroczystych.
Budowa odwróconego mikroskopu eliminuje ograniczenia związane z kształtem badanego preparatu – jedynym ograniczeniem jest masa wynosząca w tym przypadku do 30 kg. Obiekt musi zostać najpierw specjalnie spreparowany, następnie umieszcza się go na stoliku z badaną powierzchnią skierowaną do dołu.

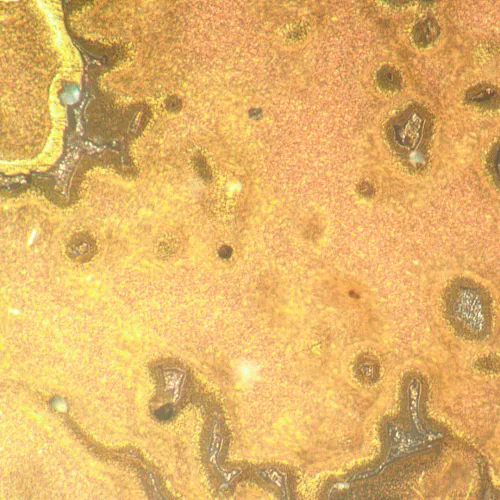

Ten mikroskop może służyć do badania obiektów nieprzezroczystych w świetle odbitym metodami jasnego pola, ciemnego pola, polaryzacji i kontrastu różnicowo-interferencyjnego (DIC).

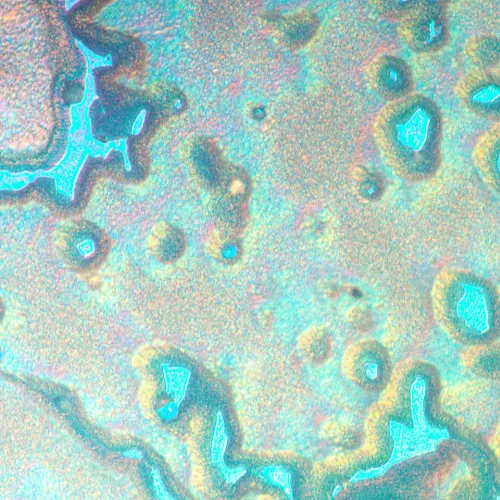

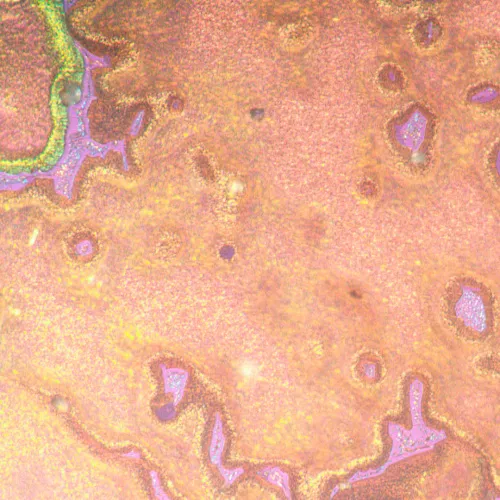

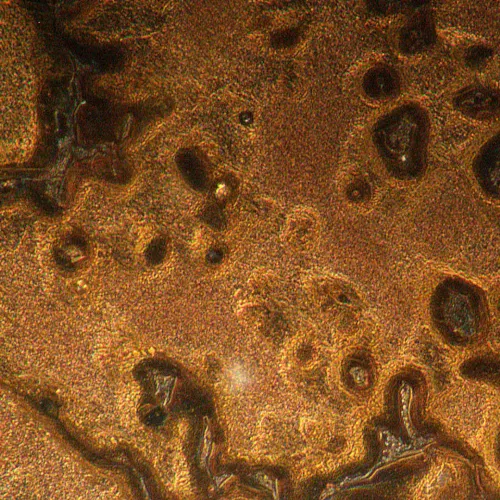

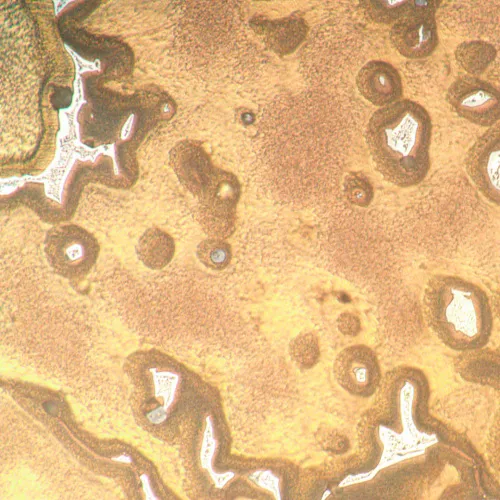

DIC to zaawansowana technika kontrastu polaryzacyjnego. Ta metoda obserwacji zwiększa głębię ostrości i wyrazistość obrazu, dostarcza dodatkowych informacji o strukturze badanego obiektu i wizualizuje nieregularności na badanych powierzchniach za pomocą kolorów. Powierzchnie płaskie są kolorowane równomiernie, ale powierzchnia z nawet minimalnymi różnicami wysokości będzie miała niejednolity kolor. Obraz badanego obiektu będzie widoczny w formie reliefu.
Mikroskopu można używać w różnych dziedzinach (branży metalurgicznej, inżynieryjnej, lotniczej, nuklearnej i energetycznej), a także do badań laboratoryjnych i na uniwersytetach technicznych.
Głowica mikroskopu
Głowica trójokularowa z układem optycznym z korekcją do nieskończoności. Kąt nachylenia 45° zapewnia badaczowi komfortowe warunki do pracy w pozycji siedzącej lub stojącej. Użytkownik może przyjąć naturalną postawę, dzięki czemu zmęczenie nie narasta w ciągu dnia pracy.
Soczewka Bertranda jest wbudowana w głowicę mikroskopu. Regulator z przodu głowicy służy do umieszczenia jej w układzie optycznym. Soczewka Bertranda jest wykorzystywana do badań konoskopowych.

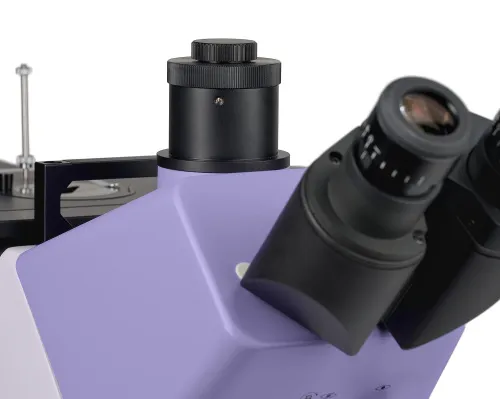

Kamera cyfrowa jest instalowana w tubie głowicy trójokularowej lub w jednym z bocznych gniazd obrazowania na korpusie mikroskopu. Wiązka w głowicy trójokularowej może być dzielona 100/0, 50/50 lub 0/100. W prawym gnieździe wiązkę można dzielić w proporcjach 100/0 i 20/80, a w lewym 100/0 i 0/100.
Zestaw podstawowy zawiera okulary 10x/23 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach.

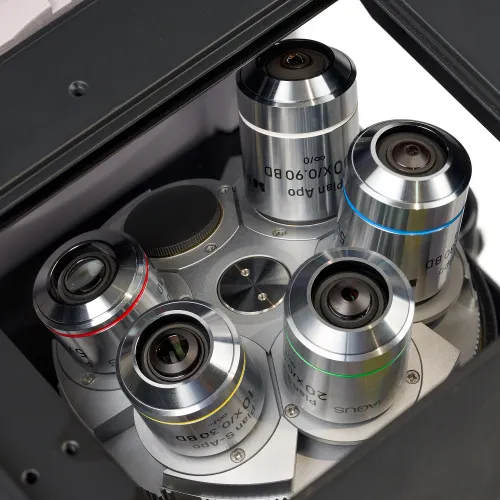

Miska rewolwerowa
Miska rewolwerowa na 5 obiektywów jest zamontowana na stojaku pod stolikiem.
Metoda kontrastu różnicowo-interferencyjnego jest stosowana przy użyciu suwaków DIC: jeden z nich jest używany z obiektywami o małym powiększeniu, a drugi z obiektywami o średnim i dużym powiększeniu. Suwak DIC jest zainstalowany w specjalnym gnieździe miski rewolwerowej.

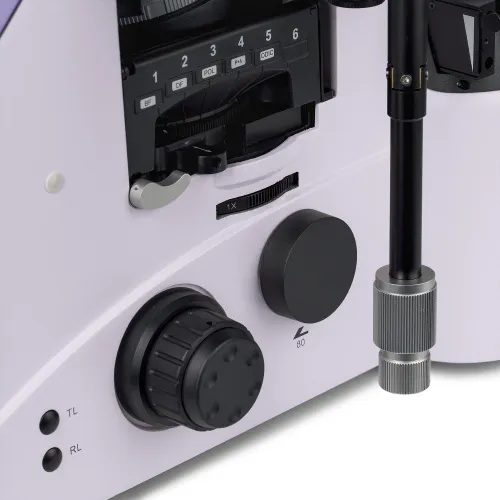

Wieżyczka do montażu modułów kontrastowych

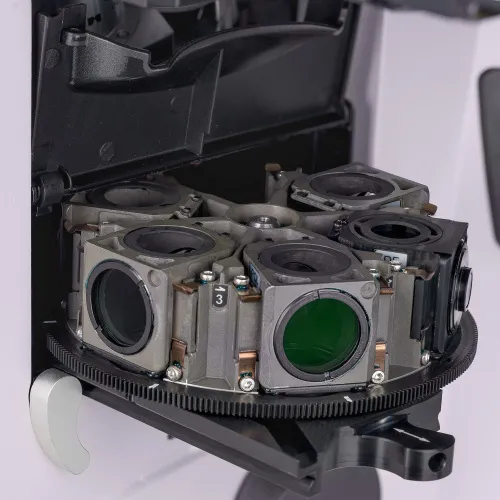

Pod miską rewolwerową na statywie mikroskopu umieszczono wieżyczkę do montażu modułów kontrastowych. Można zainstalować sześć modułów. Obracanie wieżyczki zmienia tryb obserwacji, a przełączanie z jednej metody kontrastu na inną odbywa się szybko i bez skomplikowanych ustawień.

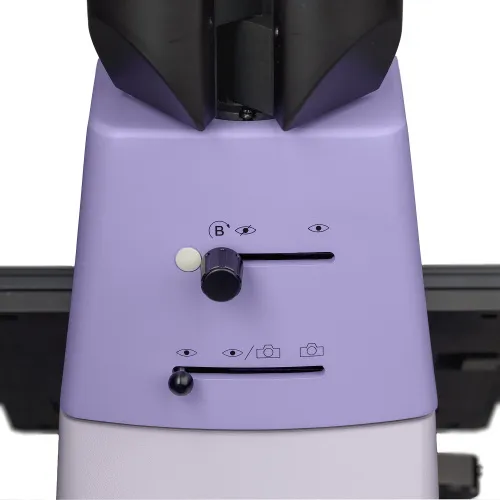

Przełącznik z dodatkową soczewką powiększającą
Przełącznik obrotowy służy do umieszczania głównego obiektywu 1x lub dodatkowego obiektywu o powiększeniu 1,5x na ścieżce optycznej. Soczewka powiększająca zwiększa powiększenie mikroskopu bez konieczności kupowania i instalowania dodatkowych akcesoriów. Przełącznik umieszczono po prawej stronie korpusu mikroskopu pod miską rewolwerową.
Obiektywy
Planarne obiektywy semi-apochromatyczne i planarne obiektywy apochromatyczne o dużej odległości roboczej opracowane do obserwacji mikroskopowych metodą jasnego i ciemnego pola. Zapewniają one lepszą korekcję aberracji chromatycznej i sferycznej w porównaniu z obiektywami planarno-achromatycznymi.

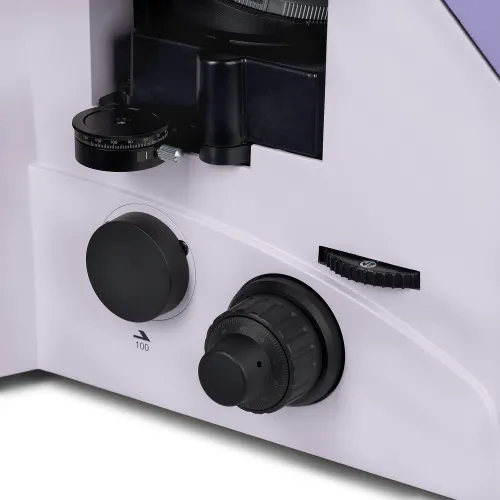

Mechanizm regulacji ostrości
Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w podstawie mikroskopu po obu stronach. Prawy uchwyt do precyzyjnej regulacji ostrości ma specjalne wgłębienia na palce, a na lewym umieszczono skalę.
Pokrętło z blokadą zgrubnej regulacji ostrości ułatwia szybką regulację mikroskopu po zmianie obiektu badań. Pokrętło znajduje się po lewej stronie mikroskopu na tej samej osi co mechanizm regulacji ostrości.
Pierścień po prawej stronie reguluje napięcie mechanizmu posuwu zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

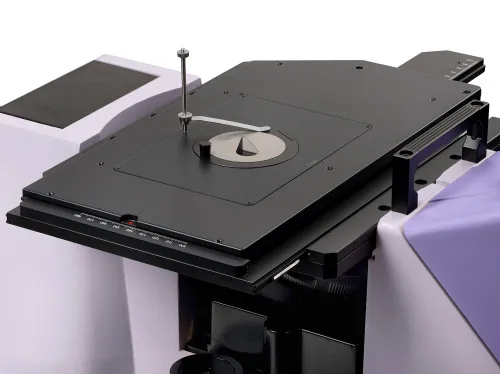

Stolik
Obiekt jest przesuwany poprzez przemieszczanie stolika w dwóch płaszczyznach. Na środku stolika jest instalowana wkładka z otworem o odpowiedniej średnicy. Do przytrzymania obiektu w miejscu służy uchwyt do preparatów.
Trójwarstwowa powłoka chroni stolik przed zarysowaniami i innymi uszkodzeniami powierzchni podczas pracy z ciężkimi i dużymi obiektami.
Długi, odchylany uchwyt sterujący stolikiem zwiększa komfort użytkownika podczas pracy: dłoń może swobodnie spoczywać na stole. Uchwyt można zamontować po prawej lub lewej stronie stolika.
Źródło oświetlenia
Obudowa lampy zawiera żarówkę halogenową o mocy 100 W. Jest ona wystarczająco jasna i umożliwia pracę z obiektywami o powiększeniach od 4 do 100 razy nie tylko w jasnym polu i w świetle spolaryzowanym, ale także obserwację metodą ciemnego pola. Żarówka halogenowa emituje światło o barwie umożliwiającej wygodną pracę.
Oświetlenie światłem odbitym
Układ oświetlenia umożliwia stosowanie z oświetlenia Köhlera. Przysłony aperturowa i pola są wstępnie wycentrowane fabrycznie i nie wymagają dodatkowego centrowania. W razie konieczności przysłony można wyregulować przy użyciu śrub centrujących.

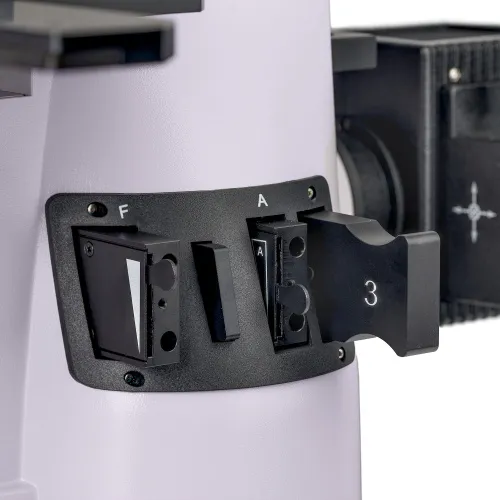

Analizator i polaryzator umożliwiają prowadzenie obserwacji w świetle spolaryzowanym. Polaryzator jest nieruchomy, a analizator można obracać o 360°.
Zestaw filtrów światła pomaga dostosować odwzorowanie kolorów.
Ergonomiczna konstrukcja
Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych.
MAGUS Metal V790 DIC zapewnia użytkownikowi komfort podczas pracy.
Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ długi uchwyt sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym.
Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie nadwyręża rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie.
Najważniejsze właściwości:
- Przyrząd odpowiedni do badania trójwymiarowych obiektów nieprzezroczystych o masie do 30 kg
- Soczewka Bertranda do konoskopii i ortoskopii
- Dodatkowa soczewka powiększająca zwiększa powiększenie mikroskopu o 1,5 raza. Jest ona umieszczana w układzie optycznym za pomocą przełącznika na głowicy mikroskopu
- Trzy niezależne opcje montażu kamery cyfrowej i monitora: tuba głowicy trójokularowej i dwie tuby boczne na korpusie. Kostka światłodzieląca w głowicy trójokularowej: 100/0, 50/50, 0/100, na korpusie: 100/0 i 20/80 (prawe gniazdo foto), 100/0 i 0/100 (lewe gniazdo foto)
- Do obserwacji w technikach jasnego i ciemnego pola wykorzystywane są planarne obiektywy semi-apochromatyczne i planarne obiektywy apochromatyczne z większą odległością roboczą
- Wielofunkcyjna wieżyczka z 6 gniazdami do montażu modułów różnych metod kontrastowania
- Halogenowy oświetlacz światłem odbitym o zwiększonej mocy 100 W, przeznaczony specjalnie do metody ciemnego pola
- Oświetlenie Köhlera, wycentrowane elementy układu oświetlenia, obserwacje metodami ciemnego i jasnego pola, polaryzacji oraz DIC
- Kolorowe filtry ograniczają intensywność określonych długości fal światła i regulują odtwarzanie kolorów w fotografii mikroskopowej
- Duży stolik z wkładkami i długi uchwyt sterujący zapewniają wygodną obsługę

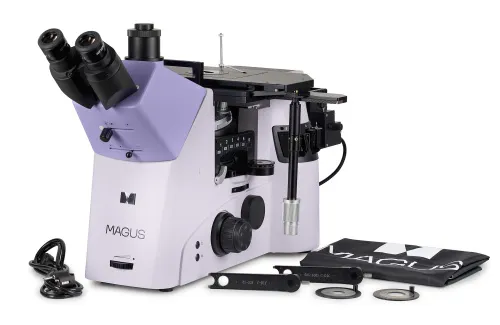

Zawartość zestawu:
- Podstawa z wbudowanym zasilaczem, mechanizmem regulacji ostrości, stolikiem, miską rewolwerową i wieżyczką do montażu modułów kontrastowych
- Obudowa lampy
- Głowica trójokularowa z soczewką Bertranda
- Planarny obiektyw semi-apochromatyczny z korekcją do nieskończoności: Plan S-Apo BD 5x/0,15 ∞/- WD 20 mm
- Planarny obiektyw semi-apochromatyczny z korekcją do nieskończoności: Plan S-Apo BD 10х/0,30 ∞/- WD 11 mm
- Planarny obiektyw semi-apochromatyczny z korekcją do nieskończoności: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 mm
- Planarny obiektyw apochromatyczny z korekcją do nieskończoności: Plan Apo BD 50х/0,80 ∞/0 WD 1 mm
- Planarny obiektyw apochromatyczny z korekcją do nieskończoności: Plan Apo BD 100х/0,90 ∞/0 WD 1 mm
- Okular 10x/23 mm z dużym odstępem źrenicy wyjściowej i regulacją dioptrii (2 szt.)
- Muszla oczna okularu (2 szt.)
- Suwak DIC do obiektywów (2 szt.)
- Urządzenia do polaryzacji
- Zestaw filtrów
- Adapter z mocowaniem typu C
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Kamera cyfrowa
- Preparat kalibracyjny
ID produktu | 83485 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555019512 |
Rozmiar opakowania (dł. x szer. x gł.) | 76x61x58 cm |
Masa przesyłki | 34.9 kg |
Typ | lekki/optyczny, metalurgiczny |
Głowica | trójokularowa |
Głowica | Siedentopf, z soczewką Bertranda, dzielenie wiązki 100/0, 50/50, 0/100 |
Kąt nachylenia głowicy | 45° |
Powiększenie, x | 50–1000 w konfiguracji podstawowej (50–1500x z wbudowanym dodatkowym obiektywem powiększającym 1,5x) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/23mm, duży odstęp źrenicy wyjściowej (2 szt.) |
Soczewki obiektywowe | planarne obiektywy semi-apochromatyczne i planarne obiektywy apochromatyczne z korekcją do nieskończoności: 5x/0,15; 10x/0,30; 20x/0,45; 50xs/0,80; 100xs/0,90; odległość parafokalna 45 mm |
Rewolwer | 6 obiektywów, z gniazdem DIC |
Odległość robocza, mm | 20 (5x); 11 (10x); 3,1 (20x); 1 (50xs); 1 (100xs) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 340x230 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 130/85 |
Stolik, mm | dwuosiowy, trójwarstwowy, mechaniczny, ze współosiowym uchwytem X/Y z możliwością niskiego pozycjonowania i przechylania, maksymalne obciążenie 30 kg, wkładki na stolik |
Regulacja dioptrii okularu, dioptrii | ±5D w każdym okularze |
Regulacja dioptrii okularu | ✓ |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubna (10 mm, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna (0,002 mm, 0,2 mm/obrót) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | zasilanie sieciowe AC, 220±22 V, 50 Hz |
Typ źródła oświetlenia | 12 V/100 W |
Filtry | tak |
Zakres temperatur, °C | 5...+40 |
Dodatkowe cechy | polaryzator i analizator, suwaki DIC do obiektywów, wieżyczka do montażu modułów kontrastowych |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Zastosowanie | metalurgiczny |
Umiejscowienie źródła oświetlenia | górne |
Metoda badania | jasnego pola, ciemne pole, DIC, polaryzacja |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
