Odwrócony mikroskop metalurgiczny cyfrowy MAGUS Metal VD700
Z kamerą. Powiększenie: 50–1000 razy. Głowica trójokularowa, obiektywy planarno-achromatyczne z korekcją do nieskończoności, halogenowy oświetlacz światłem odbitym 30 W
ID produktu | 83036 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018454 |
Rozmiar opakowania (dł. x szer. x gł.) | 49x34x68 cm |
Masa przesyłki | 17.1 kg |

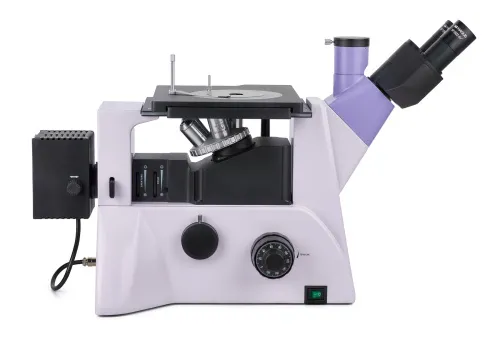

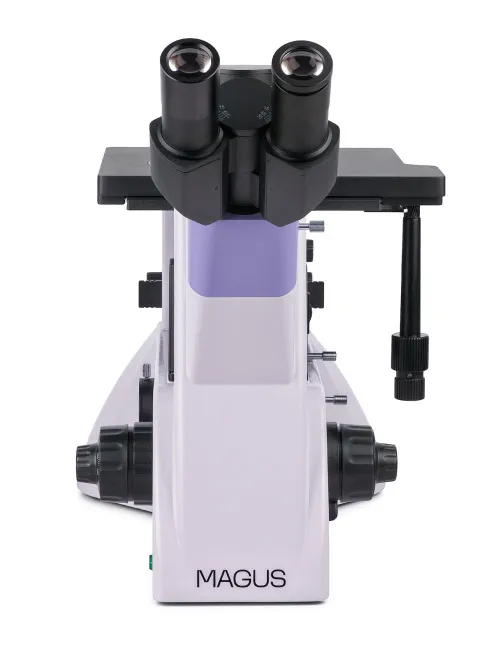

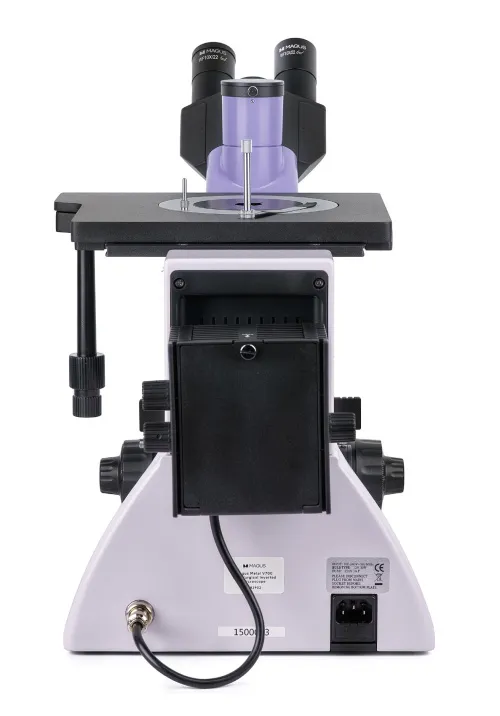

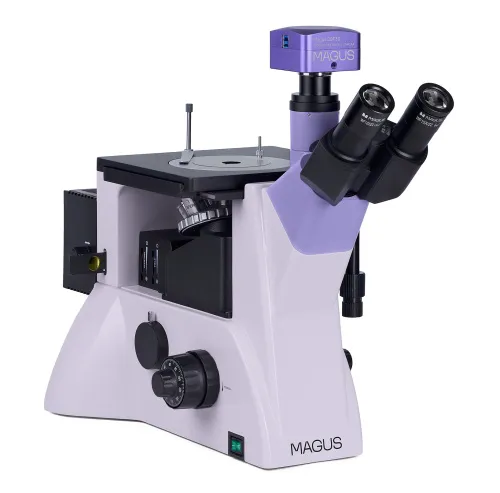

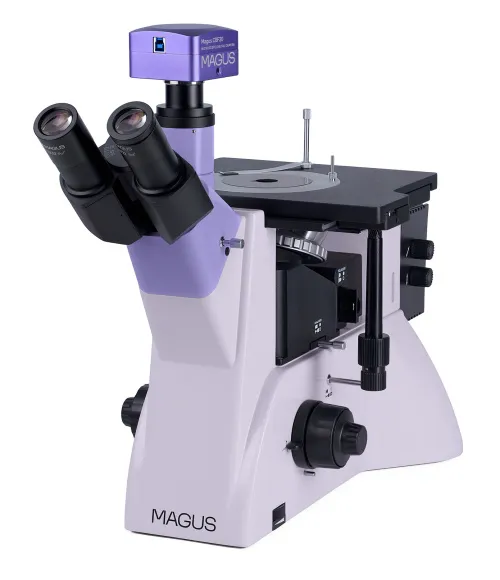

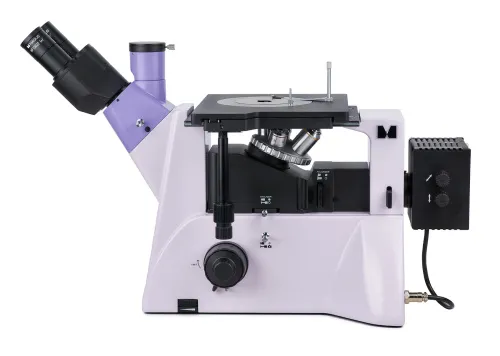

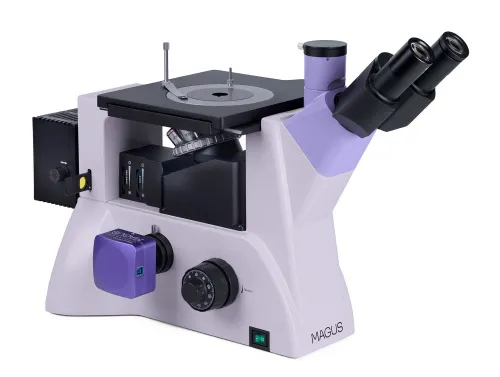

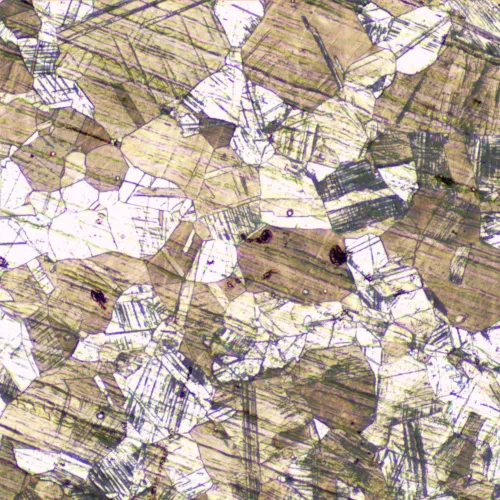

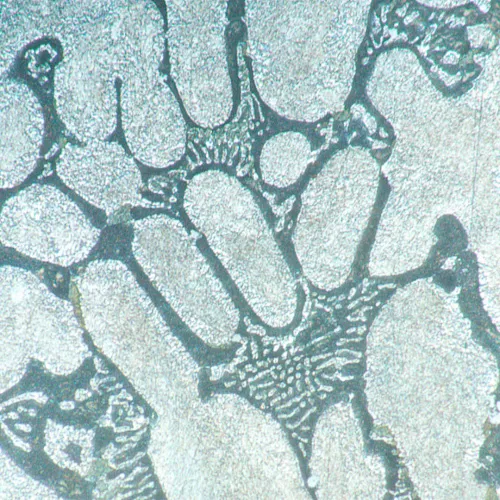

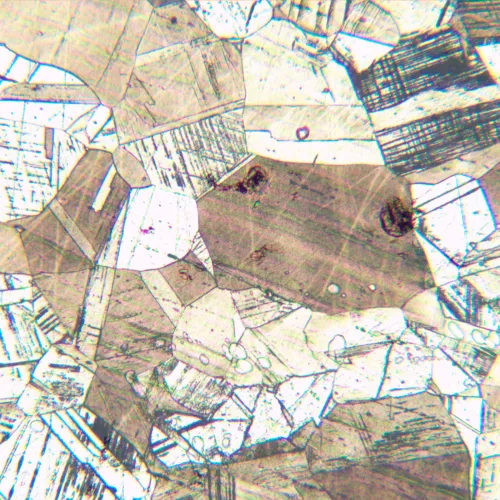

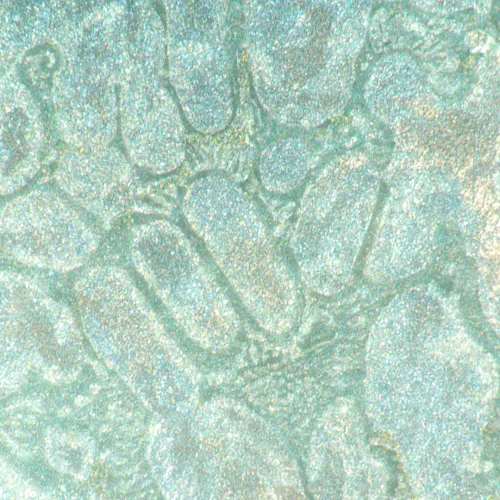

Odwrócony mikroskop metalurgiczny MAGUS Metal V700 jest odpowiedni do badania mikrostruktur metali, stopów oraz półprzewodników w świetle odbitym. Stolik może utrzymać preparaty o masie do 2 kg (dolna powierzchnia preparatu musi być płaska). Pozostałe części preparatu nie wymagają preparowania i mogą mieć dowolny kształt. Mikroskop opracowano do prowadzenia obserwacji metodą jasnego pola i w świetle spolaryzowanym. Wyposażono go w boczne gniazdo kamery oraz trzecią tubę, przez co jest odpowiedni do szerokiej gamy zastosowań laboratoryjnych i produkcyjnych.
Kamera cyfrowa

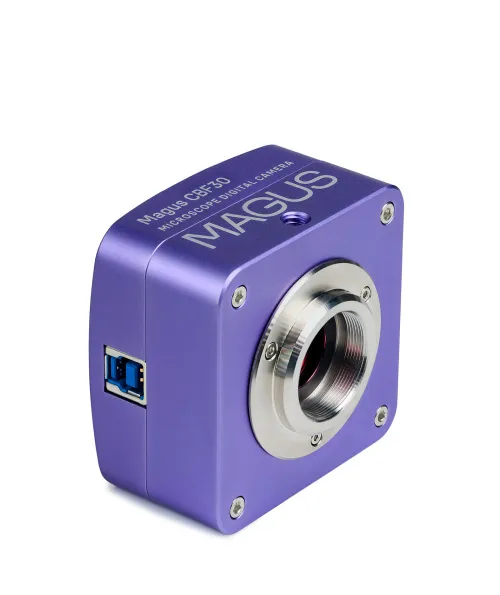

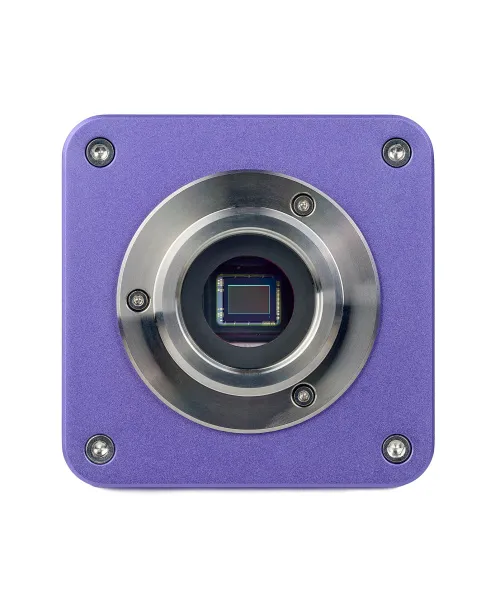

Kamera cyfrowa MAGUS CBF30 umożliwia robienie zdjęć i nagrywanie filmów przez mikroskop, edycję utworzonych plików, organizowanie prezentacji oraz wykonywanie pomiarów liniowych i kątowych obiektów (po wykonaniu prawidłowej kalibracji).
Urządzenie jest przeznaczone do pracy z mikroskopami, w których do obserwacji stosuje się metodę jasnego pola i obiektywy o powiększeniu 4, 10, 20 i 40 razy.
Matryca o rozdzielczości 6,3 Mpix umożliwia robienie jasnych i szczegółowych zdjęć oraz nagrywanie filmów w maksymalnej rozdzielczości 3072x2048 pikseli. W razie potrzeby rozdzielczość można obniżyć do 1536x1024 pikseli. Nie wpływa to jednak na szybkość nagrywania, która pozostaje na poziomie 59 kl./s, dzięki czemu obraz jest płynny oraz pozbawiony opóźnień i efektów zrywania.
Ze względu na podświetlaną kolorową matrycę CMOS SONY Exmor kamera rejestruje obraz nawet przy słabym oświetleniu. Obraz pozostaje wyraźny i jasny. Zastosowanie adaptera o powiększeniu od 0,5 do 0,75 raza pozwala uzyskać możliwie najwyraźniejszy obraz bez zniekształceń.
Układ optyczny

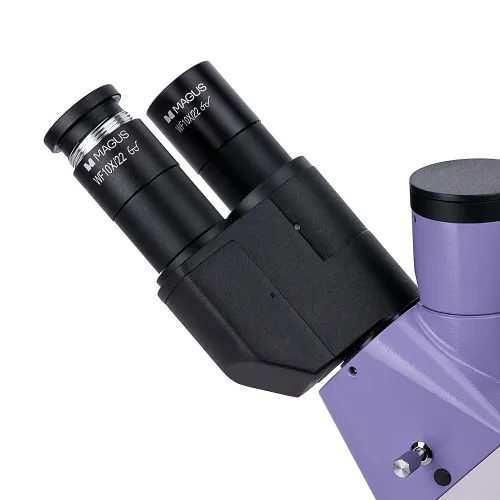

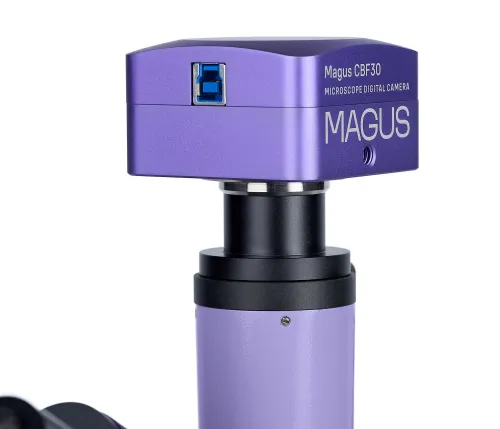

Mikroskop ma głowice trój okularową o specjalnej budowie – położenie okularów można regulować oraz obracać je o 180°. Cyfrową kamerę montuje się w bocznym gnieździe kamery na korpusie mikroskopu, a w trzeciej tubie na głowicy mikroskopu montuje się monitor. Kostka światłodzieląca na korpusie – 100:0/0:100, na głowicy trójokularowej 50:50 i 100.

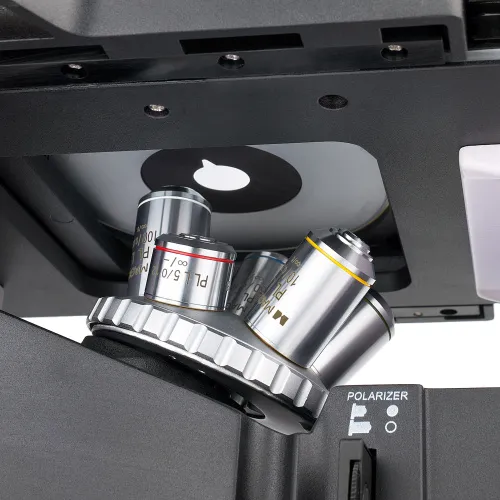

Pod badanym preparatem umieszczono miskę rewolwerową z gniazdami na 5 obiektywów (wszystkie one są dostępne w konfiguracji podstawowej). Wszystkie obiektywy to obiektywy planarno-achromatyczne z korekcją do nieskończoności o dużej odległości roboczej. Zamiast poszczególnych obiektywów dostarczonych w zestawie można stosować dodatkowy obiektyw. W konfiguracji podstawowej mikroskop ma powiększenie w zakresie od 50 do 1000 razy.
Oświetlenie

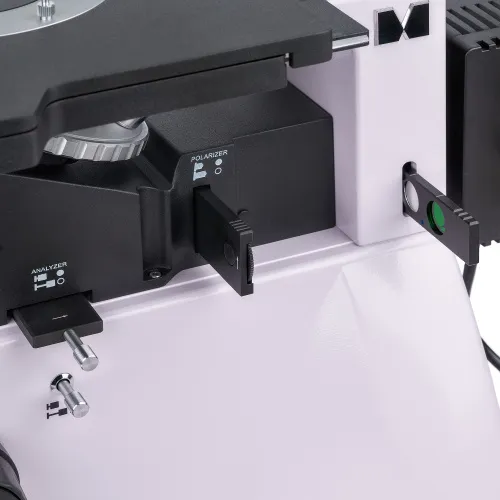

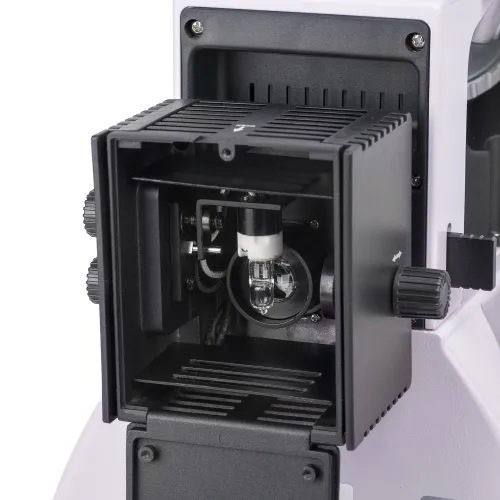

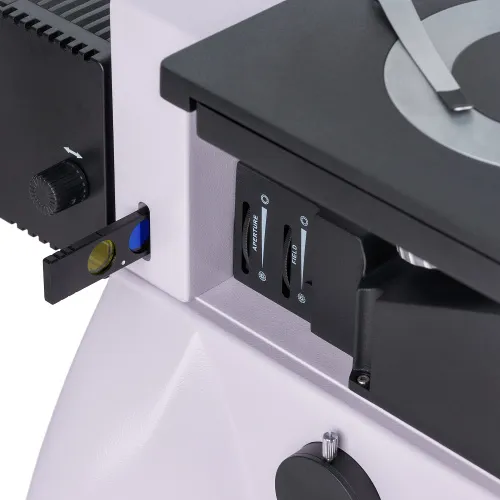

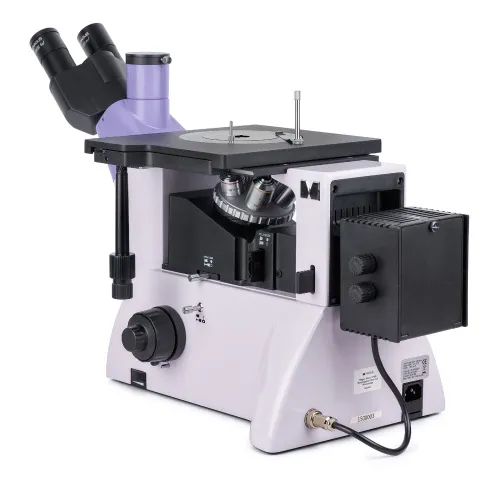

Oświetlacz światłem odbitym ma żarówkę halogenową o mocy 30 W z regulacją jasności. Źródło światła ma zasilanie sieciowe. Jest wystarczająco jasne, aby prowadzić obserwacje przy użyciu wszystkich dołączonych obiektywów metodami jasnego pola lub polaryzacji. Istnieje opcja ustawienia oświetlenia Köhlera, a źródło oświetlenia jest wycentrowane względem trzech osi. Do zmiany odwzorowania kolorów w zastosowaniach związanych z fotografią mikroskopową można użyć kolorowych filtrów. Przyrząd jest wyposażony w urządzenia do polaryzacji: analizator i polaryzator – oba są wyjmowane.
Stolik i mechanizm regulacji ostrości

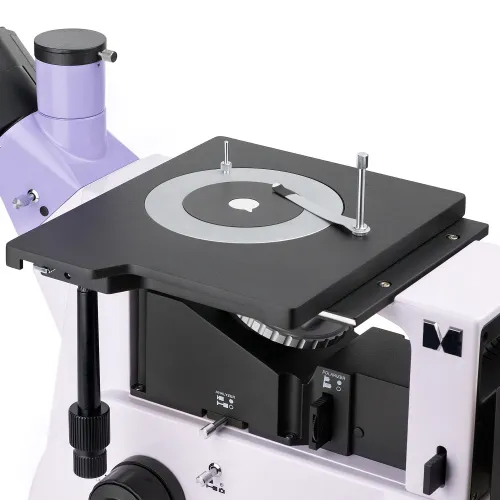

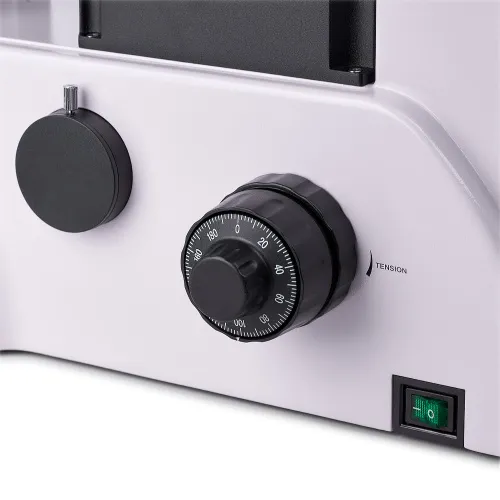

Przyrząd ma okrągłą płytkę stolika z otworem 10 mm, 20 mm lub 30 mm, którą wkłada się do stolika. Preparat mocuje się przy użyciu uchwytu do preparatów. Stolik ma dość duże wymiary (242x200 mm) i porusza się z zamocowanym preparatem wzdłuż dwóch osi. Ostrość obrazu można regulować za pomocą pokręteł zgrubnej i precyzyjnej regulacji ostrości. Istnieje możliwość regulacji napięcia pokrętła regulacji zgrubnej oraz jego zablokowania.
Akcesoria
Dodatkowe akcesoria pozwalają wykorzystać pełny potencjał mikroskopu MAGUS Metal V700. W sprzedaży są dostępne okulary, obiektywy planarno-achromatyczne o dużej odległości roboczej, preparaty kalibracyjne oraz cyfrowe kamery.
Najważniejsze właściwości mikroskopu:
- Badanie dużych i ciężkich preparatów metodami jasnego pola i polaryzacji; tylko jedna strona preparatu musi być spreparowana
- Duży stolik, okrągłe, obracane płytki z otworami 10 mm, 20 mm i 30 mm
- Głowicę trójokularową można obracać w zakresie 180° podczas montażu
- Dwie opcje mocowania cyfrowej kamery i monitora: w głowicy trójokularowej z kostką światłodzielącą 50:50 i 100 lub w korpusie mikroskopu z kostką światłodzielącą 100:0 lub 0:100
- Obserwacje w świetle odbitym, źródło oświetlenia – żarówka halogenowa o mocy 30 W z regulacją jasności
- Ustawianie oświetlenia Köhlera, wyjmowany analizator i polaryzator oraz źródło oświetlenia, które można wycentrować
- Duży wybór kompatybilnych akcesoriów w celu poszerzenia możliwości mikroskopu
Najważniejsze właściwości kamery:
- Urządzenie przeznaczone do użytku z obiektywami o niskim powiększeniu
- Kolorowa, światłoczuła matryca gwarantująca wyraźny obraz nawet przy słabym oświetleniu
- Szybkość nagrywania 59 kl./s, która jest wystarczająca do obserwacji poruszających się obiektów lub szybko przebiegających procesów
- Zestaw zawiera oprogramowanie umożliwiające wykorzystanie wszystkich funkcji kamery, a tym samym szybkie rozpoczęcie pracy
- Niezawodny interfejs USB 3.0 zapewniający wysoką prędkość transferu danych
- Możliwość dostosowania rozdzielczości pozwalająca wybrać najlepszą opcję w danym momencie

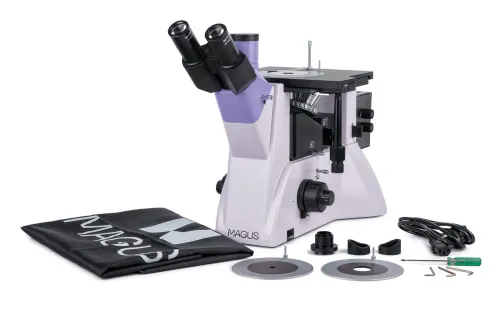

Zawartość zestawu:
- Kamera cyfrowa MAGUS CBF30 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z gniazdem zasilania, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Preparat kalibracyjny
ID produktu | 83036 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018454 |
Rozmiar opakowania (dł. x szer. x gł.) | 49x34x68 cm |
Masa przesyłki | 17.1 kg |
Specyfikacja mikroskopu | |
Typ | lekki/optyczny, cyfrowy, metalurgiczny |
Głowica | trójokularowa |
Głowica | Siedentopf, obracana o 180° |
Kąt nachylenia głowicy | 45° |
Powiększenie, x | 50–1000 w konfiguracji podstawowej (*opcjonalnie: 50–1250/1500/2000/2500) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L100x/0,85 (suchy); odległość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80) |
Rewolwer | 5 obiektywów |
Odległość robocza, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 242x200 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 30/30 |
Stolik, mm | dwuosiowy, mechaniczny, okrągła, obracana płyta stolika Ø130 mm z otworami Ø10 mm, Ø20 mm i Ø30 mm |
Diafragma | wbudowana aperturowa i pola |
Regulacja ostrości | współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości i pokrętłem blokady), i precyzyjny (0,002 mm) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | 220±22 V, 50 Hz, zasilanie sieciowe AC |
Typ źródła oświetlenia | 12 V/30W |
Filtry | światła zielonego, niebieskiego, żółtego, matowy |
Zakres temperatur, °C | 5...+35 |
Dodatkowe cechy | wyjmowany analizator i polaryzator |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Zastosowanie | metalurgiczny |
Umiejscowienie źródła oświetlenia | dolne |
Metoda badania | jasnego pola, polaryzacja |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | SONY Exmor CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 6.3 |
Maksymalna rozdzielczość, piksele | 3072x2048 |
Rozmiar matrycy | 1/1,8" (7,37x4,92 mm) |
Rozmiar piksela, µm | 2.4x2.4 |
Światłoczułość | 425 mV przy 1/30 s |
Współczynnik sygnału/szumu | 0,15 mV przy 1/30 s |
Czas naświetlania | 0,02 ms – 15 s |
Nagrywanie filmów | ✓ |
Nagrywanie wideo | tak |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 59 przy 3072x2048, 59 przy 1536x1024 |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.bmp, *.png, *.tif |
Format plików wideo | format wyjściowy:*.wmv, *.avi, *.h264 (Windows 8 i późniejsze wersje),* h265 (Windows 10 i późniejsze wersje) |
Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Balans bieli | ręczna, automatyczne |
Czas ekspozycji | ręczna, automatyczne |
Opcje programowalne | rozmiar obrazu, jasność, czas ekspozycji |
Oprogramowanie | MAGUS View |
Wyjście | USB 3.0, 5 Gb/s |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 2 GB RAM, gniazdo USB 3.0, napęd CD-ROM, monitor 17-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | trwałe aluminium |
Zasilanie kamery | DC, 5 V, z gniazda USB komputera; adapter 12 V, 3 A dla modułu Peltiera |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
