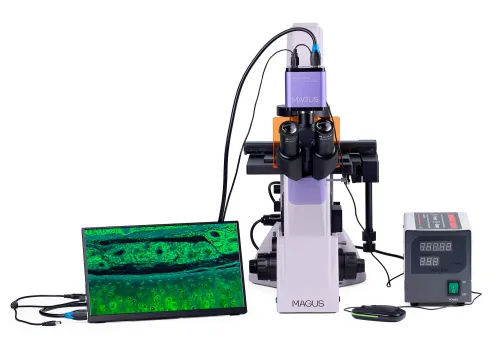

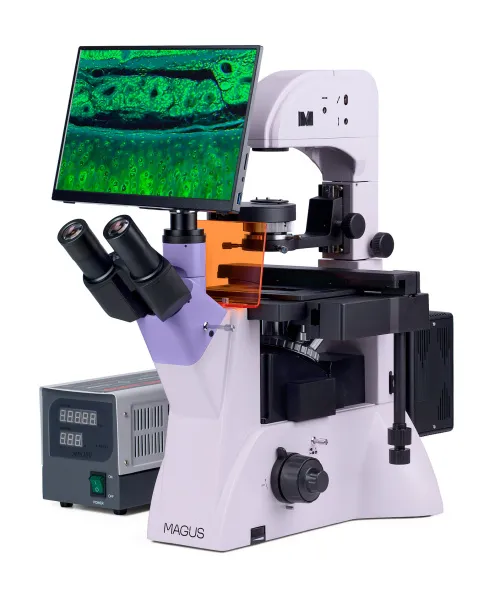

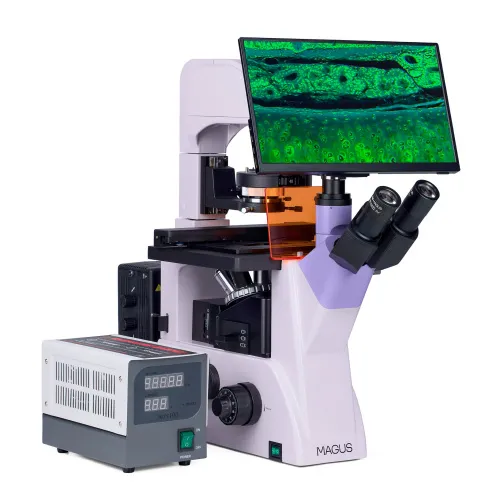

Odwrócony mikroskop fluorescencyjny cyfrowy MAGUS Lum VD500 LCD

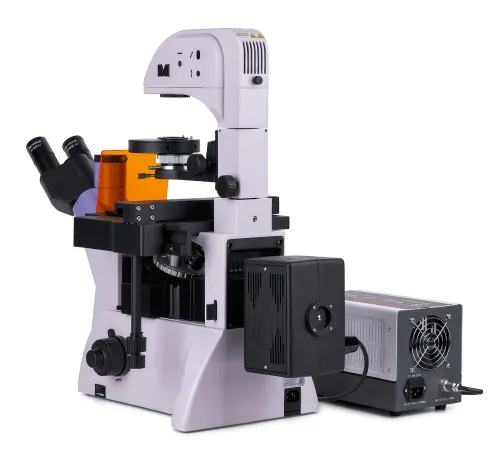

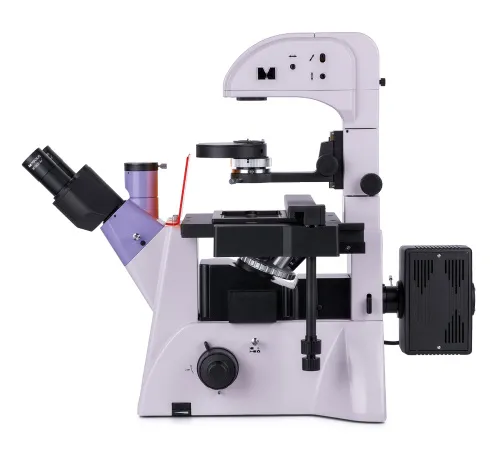

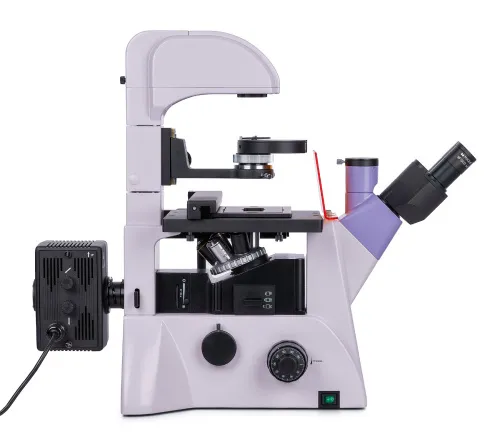

Odwrócony mikroskop fluorescencyjny MAGUS Lum V500 służy do obserwacji preparatów w naczyniach laboratoryjnych o wysokości do 55 mm i grubości dna do 1,2 mm. Po odchyleniu statywu oświetlacza możliwe jest również korzystanie z większych naczyń laboratoryjnych o średnicy do 165 mm. Preparaty można obserwować w świetle odbitym (technika mikroskopii fluorescencyjnej) i przechodzącym (mikroskopia jasnego pola i mikroskopia kontrastu fazowego). Główne obszary zastosowania mikroskopu: medycyna, farmakologia, biochemia, epidemiologia itp.

Kamera cyfrowa

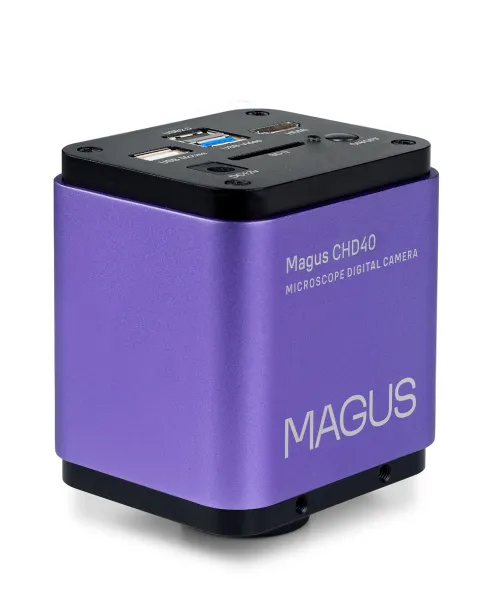

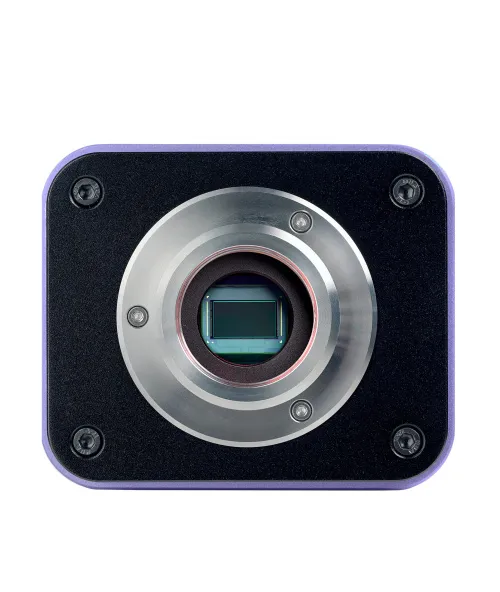

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

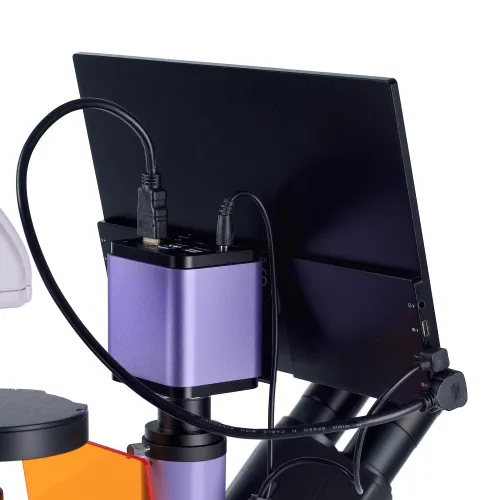

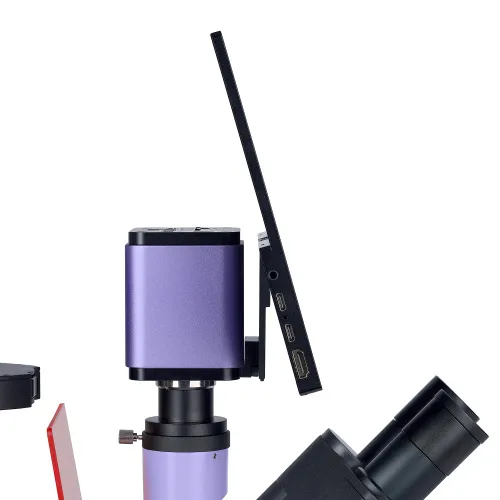

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.

Układ optyczny

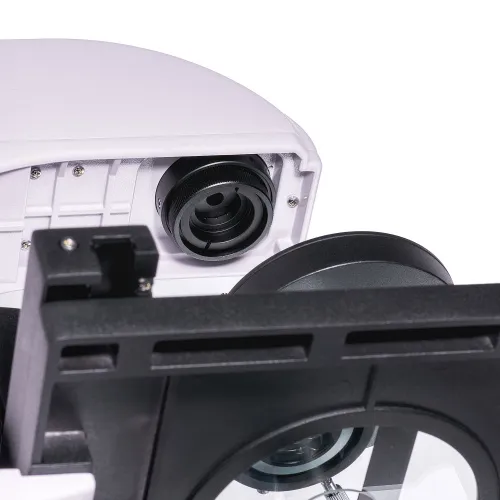

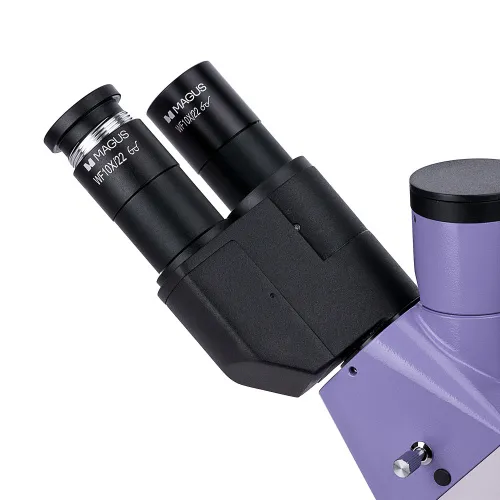

Mikroskop ma głowicę trójokularową z tubą głowicy trójokularowej. Mikroskop jest wyposażony w boczne gniazdo kamery. Taka konstrukcja umożliwia jednoczesne przymocowanie kamery cyfrowej i monitora (brak w zestawie) do mikroskopu. Dzielenie wiązki na głowicy trójokularowej odbywa się w stosunku 100/0 lub 50/50, a na korpusie – 100/0 lub 0/100. Tuby okularów można obracać o 180°, co pozwala na dostosowanie odstępu źrenicy wyjściowej do użytkownika.

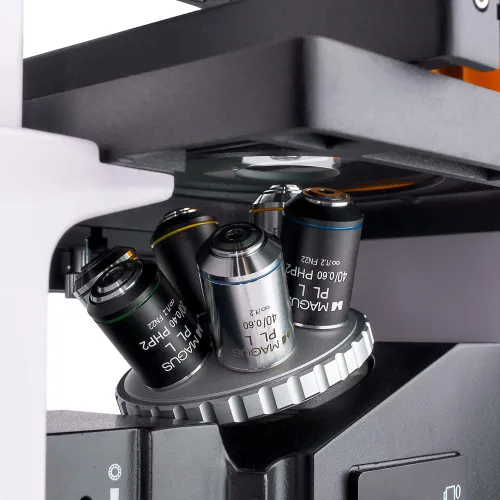

Miska rewolwerowa jest umieszczona na stojaku pod stolikiem. Ma ona sześć wolnych gniazd do montażu obiektywów. Zestaw zawiera trzy obiektywy kontrastowo-fazowe oraz trzy obiektywy fluorescencyjne i jasnego pola. Obiektywy planarno-achromatyczne z korekcją do nieskończoności z dużą odległością roboczą służą do obserwacji preparatów w naczyniach laboratoryjnych o grubości dna do 1,2 mm.

Oświetlenie

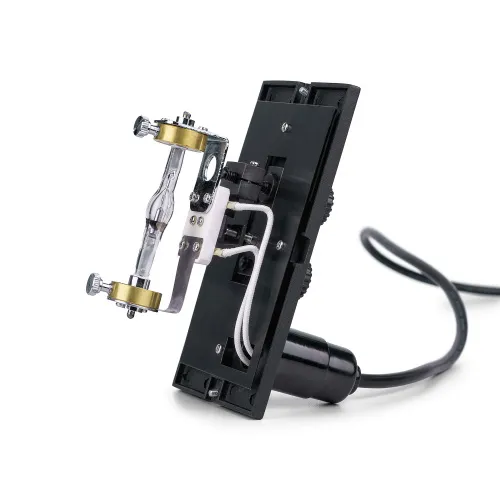

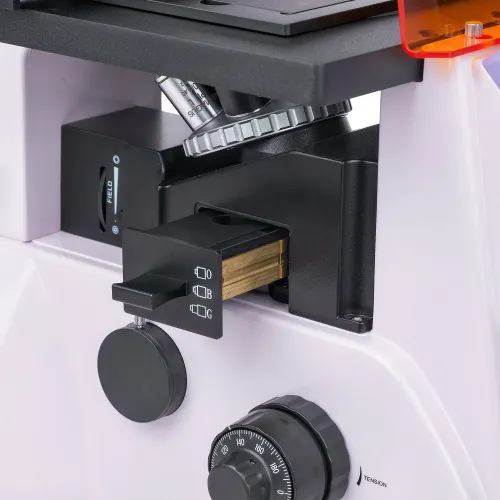

Źródłem światła odbitego jest lampa rtęciowa o mocy 100 W. Jest ona umieszczona w obudowie w celu lepszego odprowadzania ciepła i zmniejszenia ryzyka przegrzania podczas długich godzin pracy. Lampa ma szeroki zakres długości fal i szczytowych wartości widma, co umożliwia wygodną pracę z różnymi barwnikami fluorescencyjnymi. Filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G). Lampa rtęciowa świeci jasno, zapewnia dobrą widoczność i można ją łatwo wymienić w razie potrzeby.

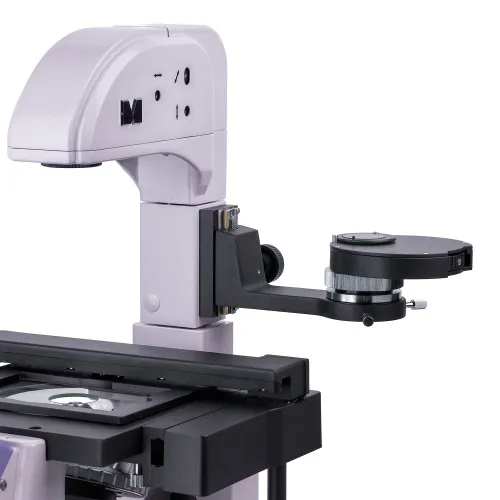

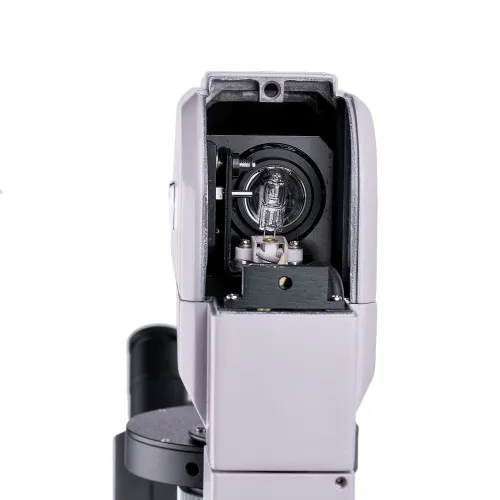

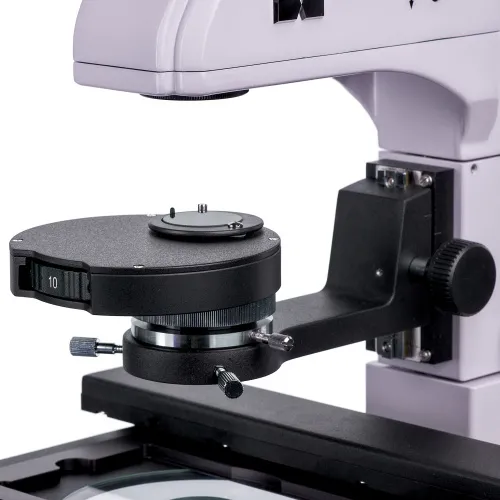

Światło przechodzące jest wytwarzane przez lampę halogenową o mocy 30 W. Lampa emituje jasne światło o ciepłym spektrum. Dzięki temu obserwacja przy użyciu każdego obiektywu jest wydajna i wygodna dla oczu. Mikroskop ma kondensor kontrastu fazowego z czterema gniazdami: jedno jest używane do techniki jasnego pola, a pozostałe trzy do obiektywów z kontrastem fazowym o powiększeniu 10x, 20x i 40x. Pierścienie fazowe można wyśrodkować. Istnieje możliwość przełączania się między technikami jasnego pola i kontrastu fazowego poprzez obracanie dysku. Jest to wygodne dla badaczy, ponieważ oszczędza czas podczas pracy.

Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym. Zastosowanie tej metody pozwala uzyskać wyraźny, ostry obraz w wysokiej rozdzielczości bez artefaktów i zaciemnień na krawędziach.

Stolik i mechanizm regulacji ostrości

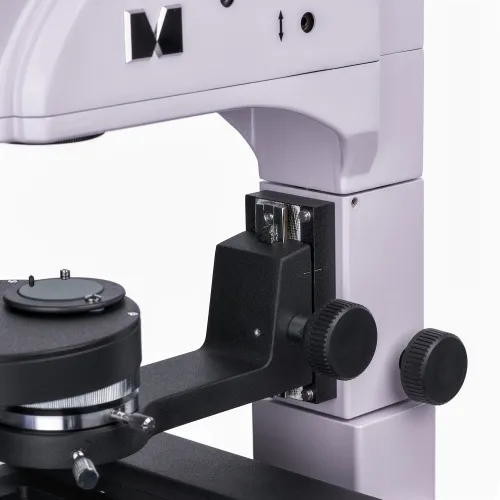

Stolik jest stały i ma mechanizm do przesuwania naczyń laboratoryjnych. Naczynia laboratoryjne można przesuwać poziomo w dwóch wzajemnie prostopadłych kierunkach. Ruch jest precyzyjny i płynny, a w zestawie są cztery uchwyty do naczyń o różnych rozmiarach. Do regulacji ostrości mikroskopu służą pokrętła precyzyjnej i zgrubnej regulacji ostrości. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła ostrości są umieszczone współosiowo po obu stronach korpusu.

Akcesoria

Asortyment produktów obejmuje dodatkowe akcesoria do mikroskopu MAGUS Lum V500: okulary, kamery cyfrowe i preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Mikroskopia fluorescencyjna w świetle odbitym oraz mikroskopia jasnego pola i kontrastu fazowego w świetle przechodzącym
• Możliwość obserwacji preparatów w naczyniach laboratoryjnych do 55 mm, a także do 165 mm po odchyleniu statywu
• Lampa rtęciowa 100 W do światła odbitego, lampa halogenowa 30 W do światła przechodzącego; konfiguracja oświetlenia Köhlera
• Cztery filtry fluorescencyjne: ultrafioletowy (UV), fioletowy (V), niebieski (B) i zielony (G)
• Głowica trójokularowa z możliwością obrotu o 180°. Dwie opcje montażu kamery cyfrowej i monitora: dzielnik wiązki 100/0 lub 50/50 (głowica trójokularowa) albo dzielnik wiązki 100/0 lub 0/100 (na mikroskopie)
• Stolik z uchwytami do naczyń laboratoryjnych o różnych średnicach
• Kondensor kontrastowo-fazowy z przysłoną jasnego pola i trzema przysłonami kontrastu fazowego

Najważniejsze właściwości kamery:

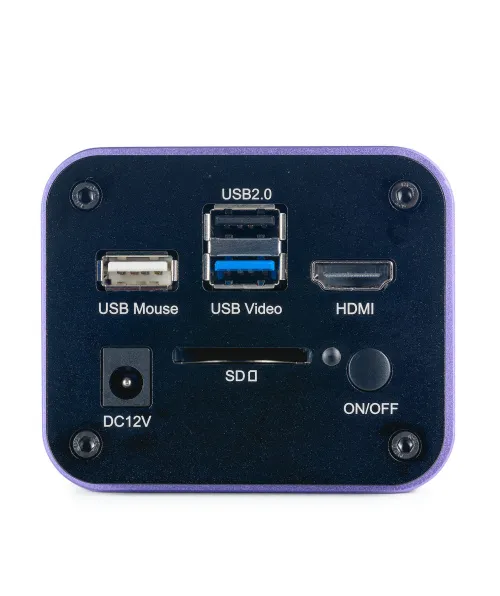

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

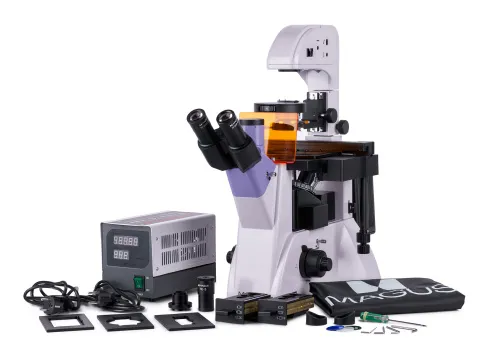

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Moduły fluorescencyjne
• Lampa rtęciowa
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20х/0,40 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40х/0,60 WD 3,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 10x/0,25 PHP2 WD 4,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 20x/0,40 PHP2 WD 8,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PLL 40x/0,60 PHP2 WD 3,5 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Osłona UV
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Zasilanie lampy rtęciowej
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Preparat kalibracyjny
