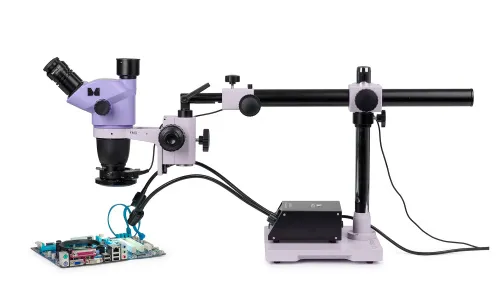

Mikroskop stereoskopowy MAGUS Stereo 8TR do napraw urządzeń elektronicznych

Gotowe rozwiązanie do lutowania, napraw i kontroli jakości, które obejmuje głowicę mikroskopową MAGUS Stereo serii 8H i uniwersalny statyw mikroskopowy MAGUS UT2.
Mikroskop stereoskopowy z budową optyczną Greenougha zapewnia dokładne szczegóły topografii powierzchni bez utraty orientacji przestrzennej, gwarantując tym samym dużą głębię ostrości. Mikroskop trójokularowy jest odpowiedni dla osób, które wolą obsługiwać mikroskop w normalnej pozycji i oglądać preparat przez okulary. To także dobry wybór w kontekście zakupu kamery cyfrowej do robienia zdjęć i nagrywania filmów w przyszłości.
Mikroskop jest wyposażony w dwa oświetlacze światłem odbitym: oświetlacz pierścieniowy z filtrem polaryzacyjnym i lampę zginaną.
Mikroskop optymalizuje ergonomię miejsca pracy, zwiększając tym samym komfort i produktywność operatora.

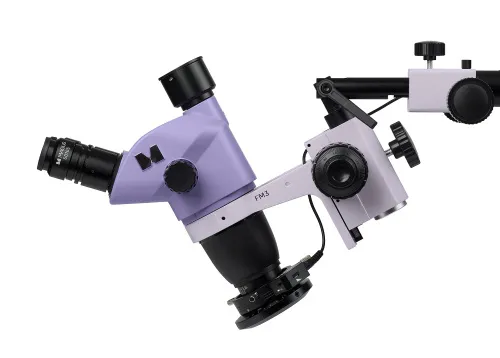

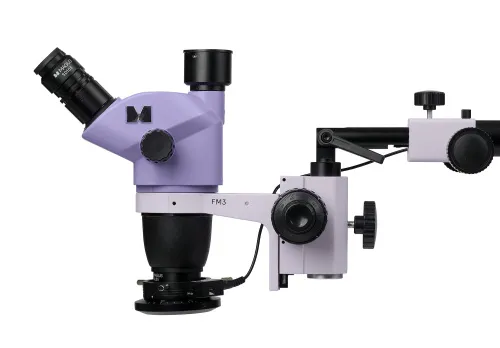

Głowica mikroskopu

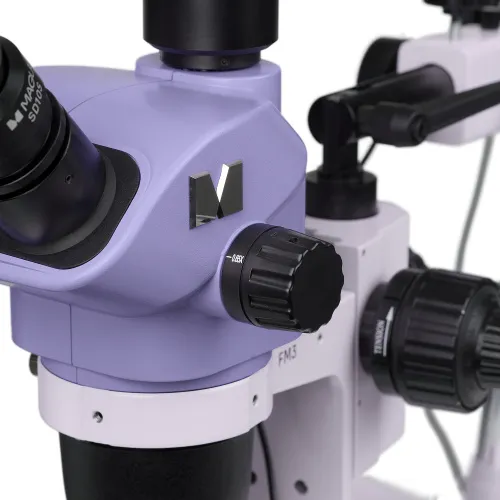

Obiektyw zmiennoogniskowy pozwala na płynną zmianę powiększenia do 8,4 raza przy bez utraty ostrości. Mikroskop generuje prosty (nieodwrócony) obraz trójwymiarowy. Soczewka dodatkowa o powiększeniu 0,5 raza zmienia zakres powiększenia, pole widzenia i odległość roboczą mikroskopu.
Poprzez zastosowanie soczewki dodatkowej o powiększeniu 0,5 raza można uzyskać powiększenie 3,25–27,5 raza i odległość roboczą 177 mm przydatną do lutowania.
Bez soczewki dodatkowej o powiększeniu 0,5 raza można uzyskać powiększenie 6,5–55 razy i odległość roboczą 105 mm przydatną do kontroli jakości.
Manipulacje przyrządami wymagają większego pola widzenia niż obserwacja wizualna podczas kontroli jakości. Średnica pola widzenia podczas korzystania z soczewki dodatkowej o powiększeniu 0,5 raza wynosi 67,7 mm przy powiększeniu mikroskopu 3,25 raza oraz 8 mm przy powiększeniu 27,5 raza. Podstawowa konfiguracja zawiera okulary 10x/22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.
Kamera cyfrowa jest instalowana w tubie głowicy trójokularowej mikroskopu za pomocą adaptera z montażem typu C. Można również kupić kamery z interfejsami USB 3.0, HDMI i Wi-Fi o rozdzielczości od 2 MP do 21 MP i rozmiarze matrycy od 1/2,8" do 4/3". Powiększenie adaptera z montażem typu C 0,5 raza lub 1 raz jest wybierane w zależności od rozmiaru matrycy.

Oświetlacze

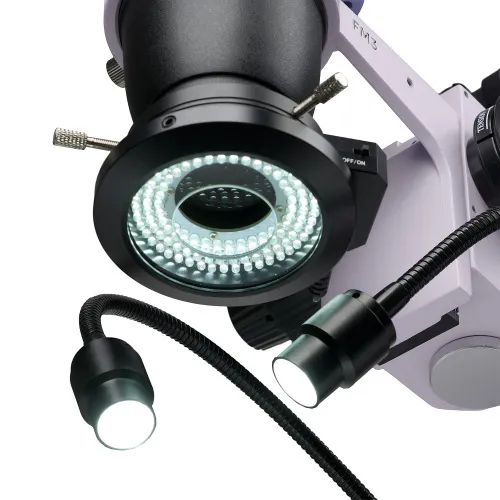

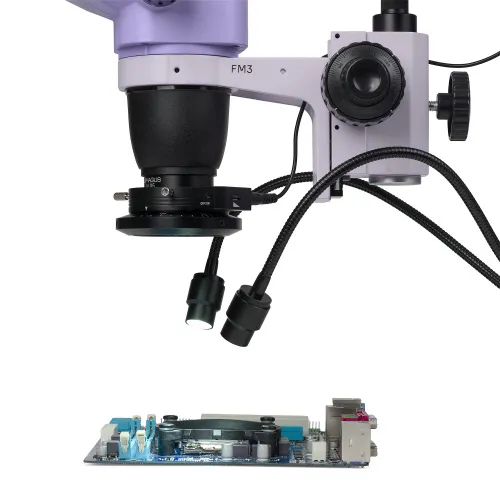

Różne zadania wymagają różnych typów oświetlenia. Zestaw zawiera dwa oświetlacze. Lampa pierścieniowa z polaryzatorem usuwa odblaski z metalu. Lampa zginana tworzy cienie, które umożliwiają naszemu wzrokowi wykrywanie topografii powierzchni.

Statyw

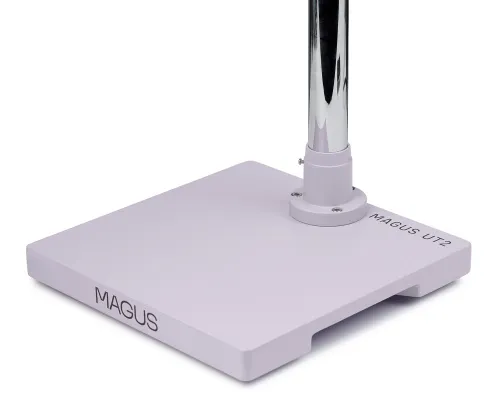

Uniwersalny statyw z solidną podstawą minimalizuje wibracje spowodowane ruchem, a długie poziome ramię rozszerza obszar roboczy.
Przesuwanie obiektu na ścieżce optycznej podczas pracy nie zawsze jest wygodne. Czasami lepszym rozwiązaniem jest przesunięcie głowicy mikroskopu. Pokrętło mikroregulacji umożliwia płynne przesuwanie głowicy mikroskopu w płaszczyźnie poziomej w przód i w tył.

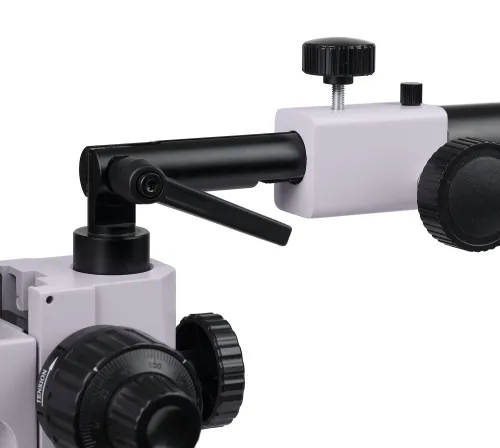

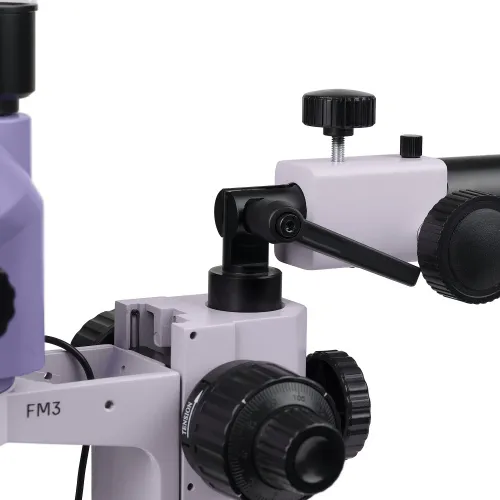

Na końcu statywu umieszczono mechanizm zmiany kąta nachylenia osi optycznej. Operator może obserwować preparat umieszczony na stole patrząc na niego pod kątem. Ta funkcja sprawia, że wygodniej jest wykonywać manipulacje, sprawdzać jakość lutowania i obserwować zakrzywione obiekty.

Mechanizm regulacji ostrości

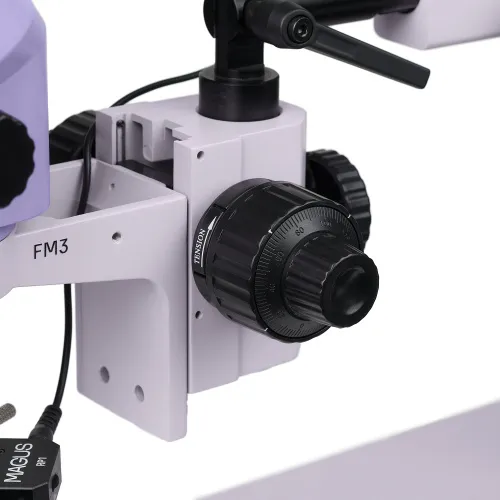

Mechanizm regulacji ostrości ma funkcje zgrubnej i precyzyjnej regulacji ostrości. Precyzyjna regulacja ostrości ułatwia ustawienie mikroskopu podczas korzystania z powiększeń powyżej 40 razy. Pokrętła regulacji ostrości są umieszczone współosiowo, tzn. po obu stronach mikroskopu. Napięcie mechanizmu zgrubnej regulacji ostrości jest regulowane.

Akcesoria i kompleksowe rozwiązania

Komfortowe warunki pracy zwiększają produktywność operatora. Nasze kompleksowe rozwiązania opierają się na doświadczeniu inżynierów elektroników. Jednocześnie MAGUS oferuje inne komponenty, które można wykorzystać do złożenia zestawu mikroskopu w oparciu o budżet, preferencje i zadania do rozwiązania, a w przyszłości uzupełnić zestaw o wymagane akcesoria.

Najważniejsze właściwości:

• Trójokularowa głowica mikroskopu: operator może obserwować powiększony obraz przez okulary, a w przyszłości można zamontować kamerę cyfrową, aby rejestrować proces obserwacji, a także wyniki pośrednie i końcowe obserwacji
• Obiektyw zmiennoogniskowy umożliwia płynną zmianę powiększenia bez utraty ostrości; współczynnik powiększenia 8,4:1
• Zalety budowy optycznej Greenougha: duża głębia ostrości, wysoka rozdzielczość 3D, wizualizacja, kompaktowa konstrukcja i przystępna cena
• Soczewka dodatkowa o powiększeniu 0,5 raza zapewnia dodatkowe opcje powiększenia, pola widzenia i odległości roboczej
• Uniwersalny statyw rozszerza obszar roboczy, umożliwiając precyzyjne ustawienie głowicy mikroskopu nad preparatem i precyzyjną mikroregulację pozycji głowicy
• Mechanizm regulacji ostrości ma funkcje zgrubnej i precyzyjnej regulacji ostrości: obsługa jest komfortowa w całym zakresie powiększenia mikroskopu
• Dwa oświetlacze światłem odbitym: lampa pierścieniowa z filtrem polaryzacyjnym i lampa zginana
• Komponenty mogą być wymieniane, a na żądanie użytkownika można zainstalować dodatkowe akcesoria

Zawartość zestawu:

• Głowica mikroskopu MAGUS Stereo 8TH – część obiektywowa i tuby okularów
• Okular 10х/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Statyw do mikroskopu MAGUS UT2
• Mocowanie pierścieniowe MAGUS FM3
• Lampa pierścieniowa MAGUS LED RP1 z polaryzatorem
• Podwójna lampa zginana MAGUS LED DGL2

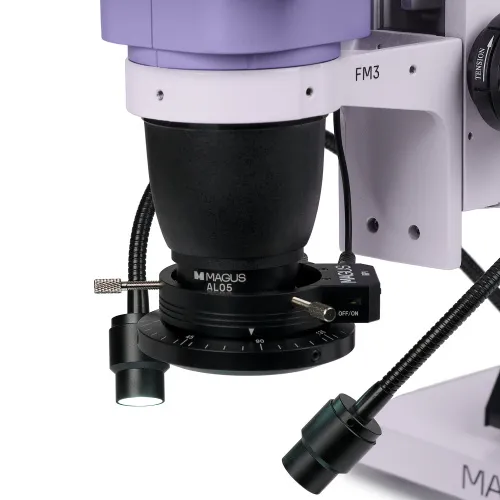

• Soczewka dodatkowa MAGUS AL05 0,5х/177 mm
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Dodatkowa soczewka obiektywowa, 1,5 raza
• Dodatkowa soczewka obiektywowa, 2 razy
• Lampa pierścieniowa
• Lampa pierścieniowa z przełączaniem stref
• Kamera cyfrowa
• Ekran LCD
• Adapter z montażem typu C o powiększeniu 0,5 raza z regulowanym dystansem ostrzenia
• Adapter z montażem typu C o powiększeniu 1 raz z regulowanym dystansem ostrzenia
• Preparat kalibracyjny
