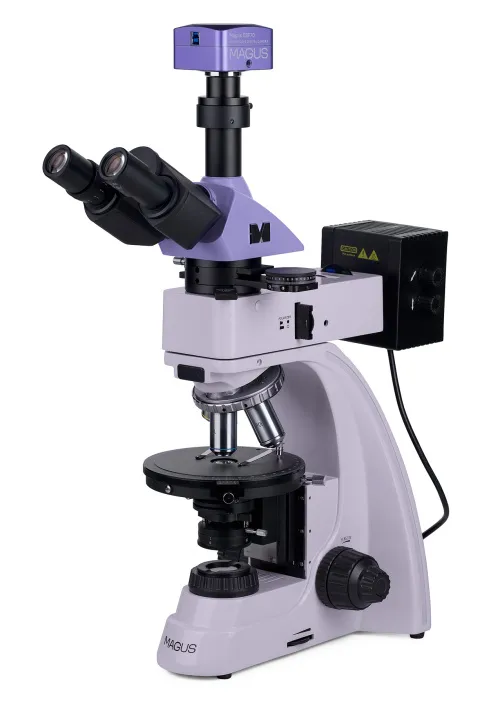

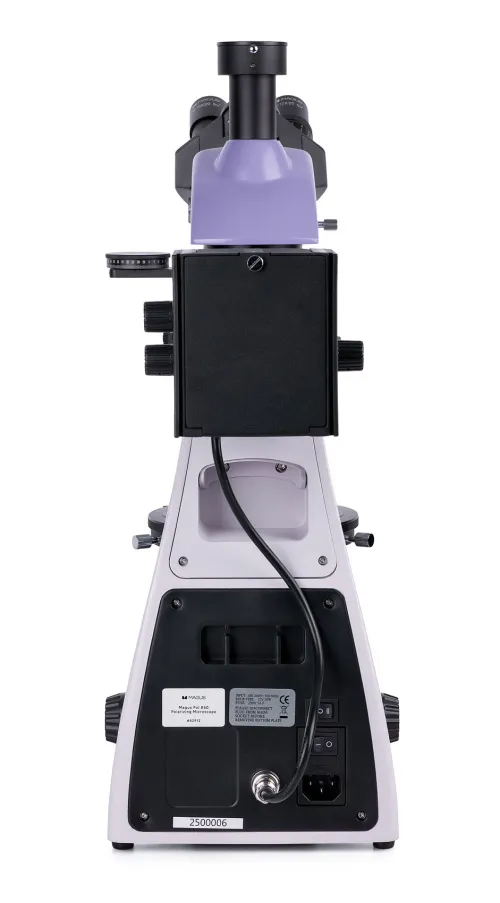

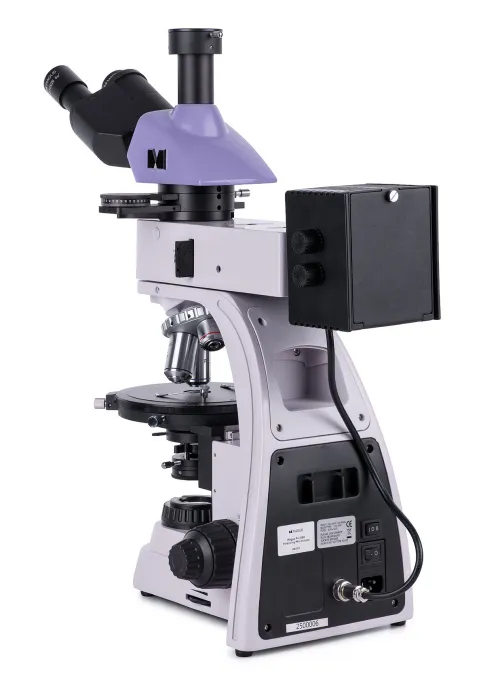

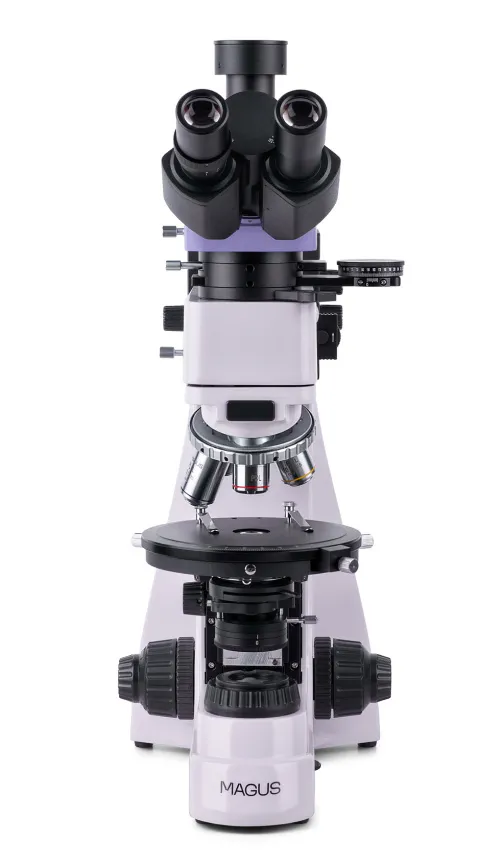

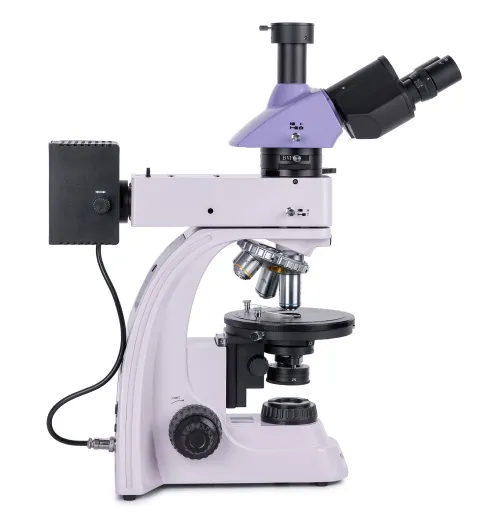

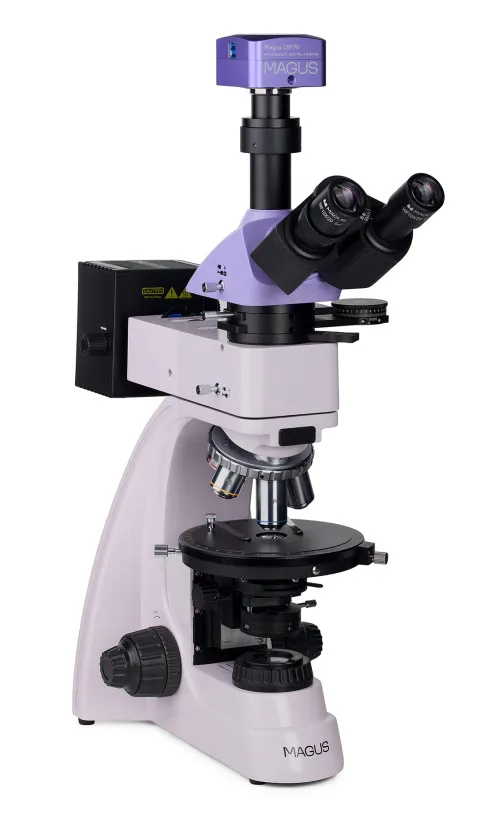

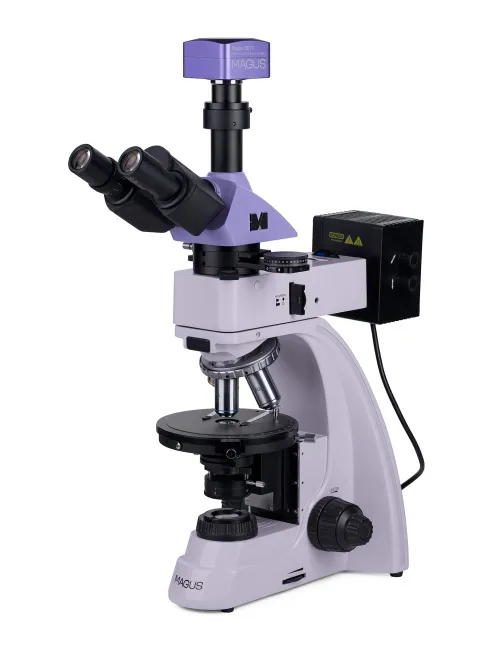

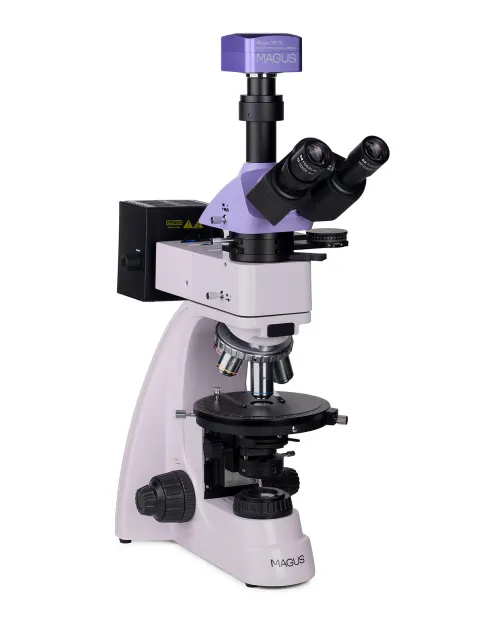

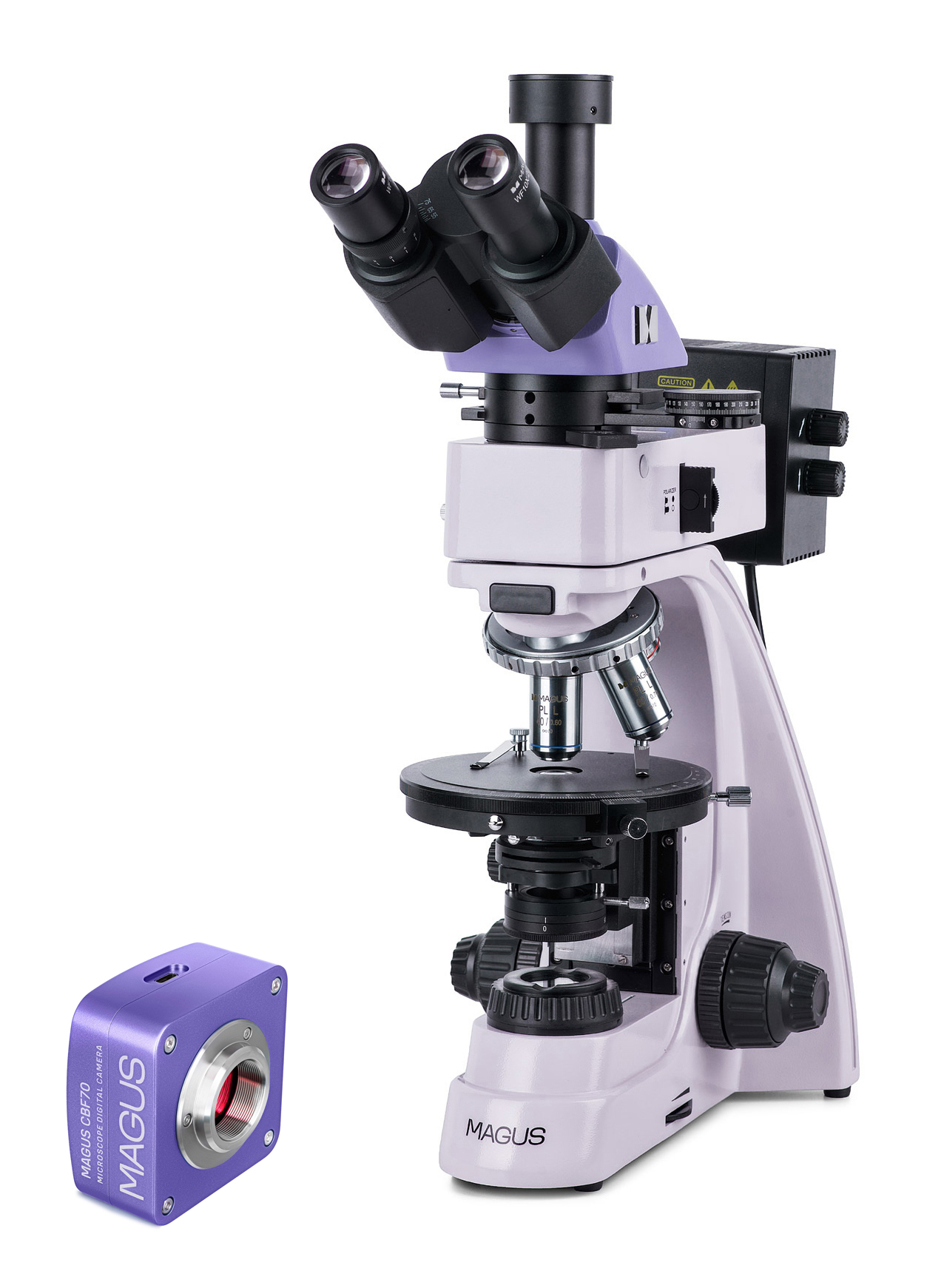

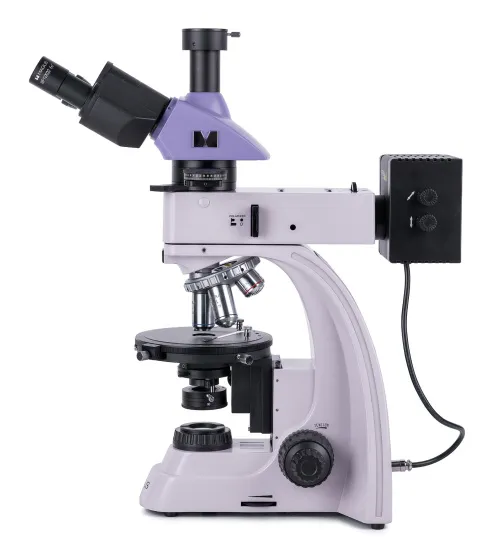

Mikroskop polaryzacyjny cyfrowy MAGUS Pol D850

Mikroskop polaryzacyjny MAGUS Pol 850 jest przeznaczony do pracy w świetle przechodzącym i odbitym. Dostępne metody badawcze: polaryzacja i jasne pole. Mikroskop jest używany do badania anizotropowych obiektów biologicznych, geologicznych i polimerowych, a także nieprzezroczystych polerowanych przekrojów o grubości do 15 mm z jedną polerowaną stroną. Mikroskop jest idealny do szerokiego zakresu profesjonalnych zadań w dziedzinie medycyny, kryminalistyki, mineralogii, krystalografii lub petrografii.

Kamera cyfrowa

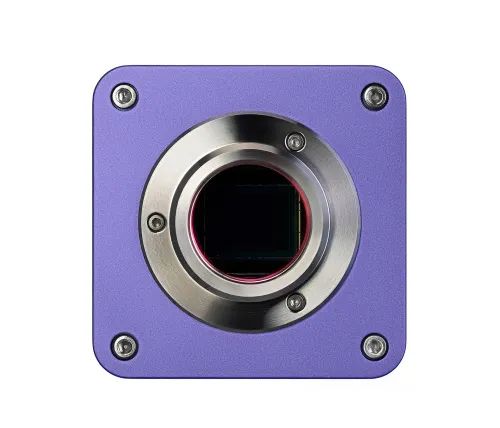

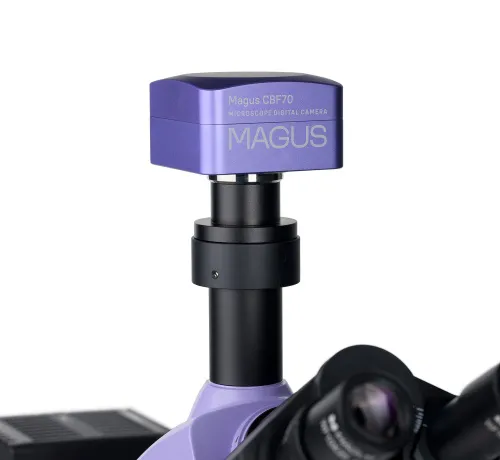

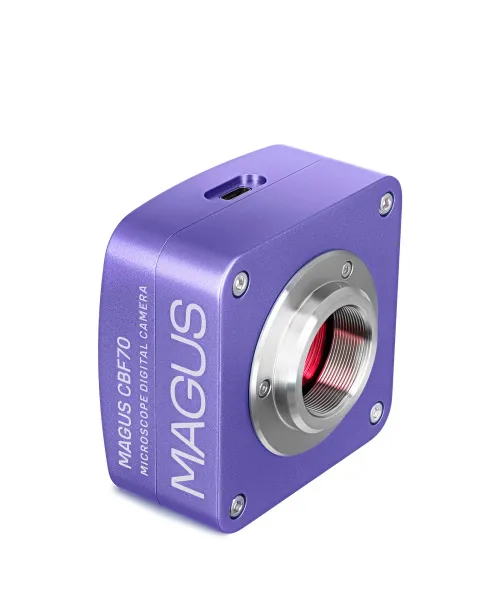

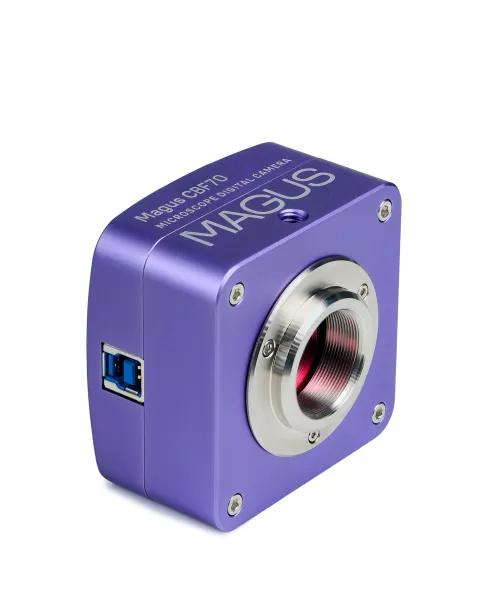

Profesjonalna kamera MAGUS CBF70 do badań jest przeznaczona do użytkowania z mikroskopem oraz obiektywami o powiększeniu 4, 10, 20 i 40 razy. Urządzenie pozwala na robienie zdjęć, nagrywanie filmów, organizowanie pokazów, wyświetlanie obrazów na zewnętrznym ekranie oraz wykonywanie pomiarów kątowych i liniowych badanych obiektów (aby ta funkcja działała prawidłowo, należy skalibrować oprogramowanie). Kamera służy do prowadzenia obserwacji metodą jasnego pola.

Kamera MAGUS CBF70 ma pięć trybów rozdzielczości obrazu i szybkości wyświetlania, co pozwala łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika: 5280x3954 pikseli (17 kl./s), 3952x3952 pikseli (17 kl./s), 2640x1976 pikseli (56 kl./s), 1760x1316 pikseli (67 kl./s) i 584x438 pikseli (192 kl./s).
Tryby o wysokiej rozdzielczości są idealne do robienia zdjęć i umożliwiają tworzenie wyraźnych, żywych i bardzo szczegółowych obrazów. Tryby o dużej szybkości wyświetlania pomagają w nagrywaniu płynnych i ciekawych filmów, bez przeskoków i opóźnień. Pozwalają rejestrować nawet najdrobniejsze ruchy obserwowanych obiektów lub cechy szybko zachodzących procesów.
Aby uzyskać najlepszą jakość obrazu bez zniekształceń, zaleca się używanie adaptera o powiększeniu 1 raz.

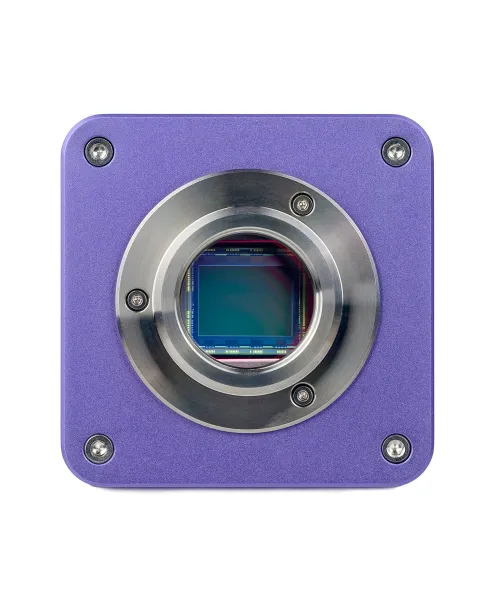

Kamera ma kolorową podświetlaną matrycę CMOS Sony Exmor o przekątnej 4/3". Zapewnia ona jasny obraz nawet przy słabym oświetleniu otoczenia. Większy fizyczny rozmiar matrycy zwiększa głębię wyświetlanych kolorów i poprawia ostrość obrazu.

Układ optyczny

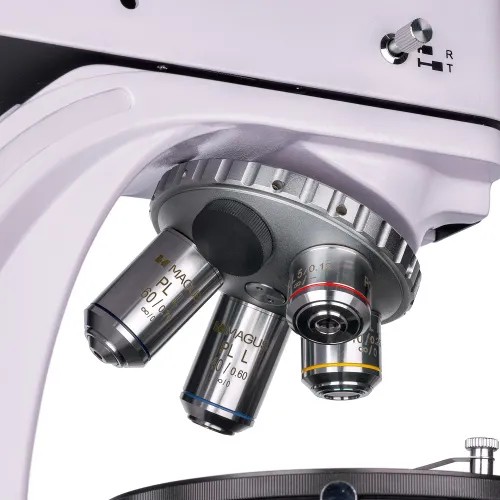

Układ optyczny mikroskopu ma korekcję do nieskończoności i jest pozbawiony wewnętrznych naprężeń. Obraz generowany przez obiektywy jest realistyczny, kontrastujący i szczegółowy oraz pozbawiony niepożądanych zniekształceń. Obiektywy montuje się w misce rewolwerowej z gniazdami wyśrodkowanymi względem osi optycznej. Ma ona pięć gniazd, przy czym cztery obiektywy znajdują się już w zestawie. Można zamontować jeden dodatkowy obiektyw, aby poszerzyć zakres powiększenia mikroskopu. Obiektywy są przeznaczone do pracy z preparatami bez szkiełek nakrywkowych.

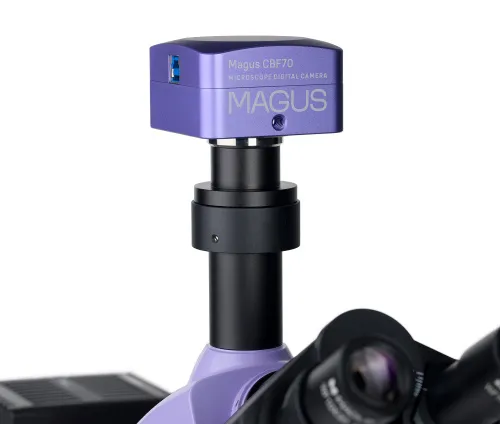

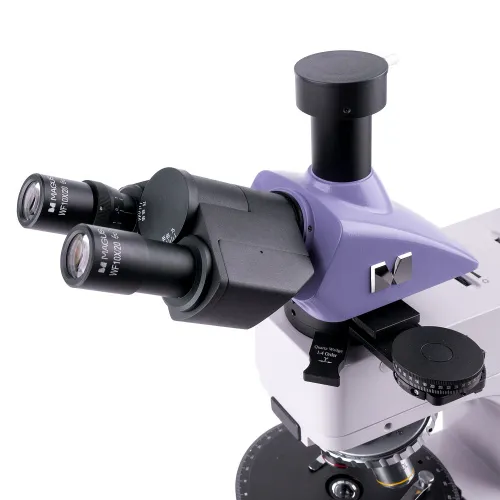

Głowica trójokularowa umożliwia zamontowanie kamery cyfrowej w trzeciej tubie. Podział wiązki wynosi 100:0 lub 0:100, co oznacza, że cała wiązka światła trafia albo do kamery, albo do tubusów okularów. Na tubie lewego okularu umieszczono pierścień regulacji dioptrii: obracając go, można skompensować różnicę w widzeniu między oczami i uzyskać możliwie najwyraźniejszy obraz preparatu.

Oświetlenie

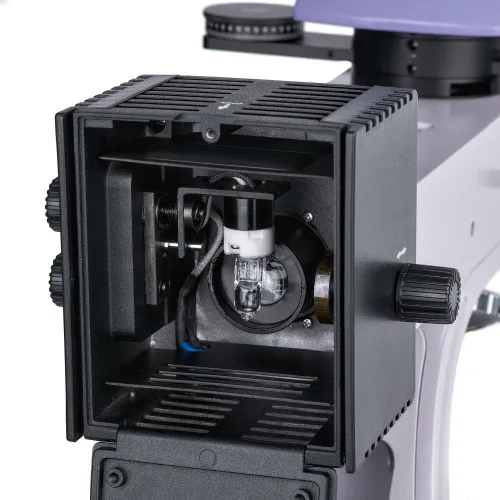

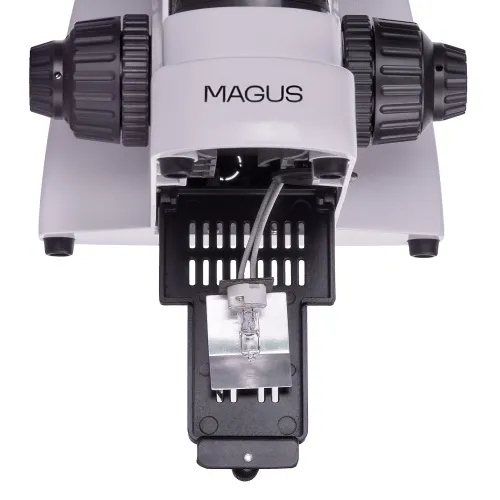

Do generowania światła przechodzącego i odbitego zastosowano żarówki halogenowe o mocy 30 W. Ich jasność jest wystarczająca do uzyskania wyraźnego i czytelnego obrazu w każdym obiektywie, a „ciepłe” widmo światła zwiększa komfort podczas długotrwałego użytkowania. Konfiguracja oświetlenia Köhlera pozwala uzyskać większą rozdzielczość i usunąć artefakty w polu widzenia oraz efekt przyciemnienia na krawędziach. Filtry światła służą do dokładnej regulacji odwzorowania kolorów podczas pracy w świetle odbitym.

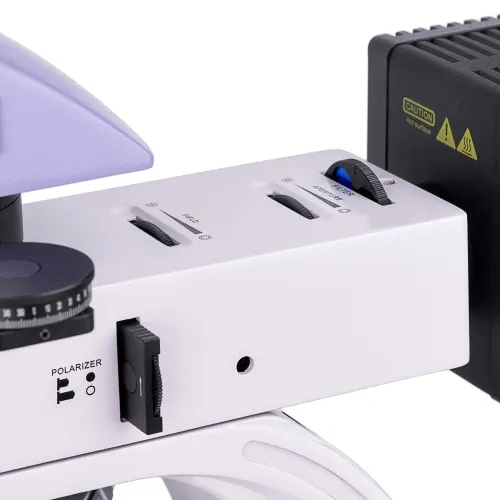

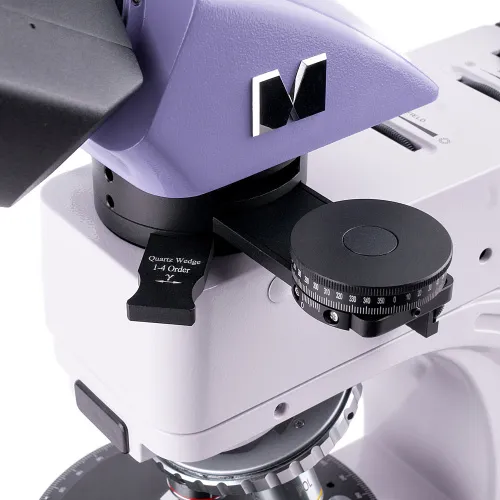

Zarówno w przypadku światła przechodzącego, jak i odbitego można stosować polaryzację. Aby rozpocząć obserwacje w świetle spolaryzowanym, do ścieżki optycznej wprowadza się analizator. Następnie zmienia się położenie analizatora względem polaryzatora poprzez ich obracanie, co również zmienia kąt polaryzacji. Kontrast obiektów zwiększa się przy użyciu kompensatorów, które są zamontowane w specjalnym gnieździe w przystawce. Ta sama przystawka zawiera również soczewkę Bertranda, która jest używana do badań konoskopowych.

Stolik i mechanizm regulacji ostrości

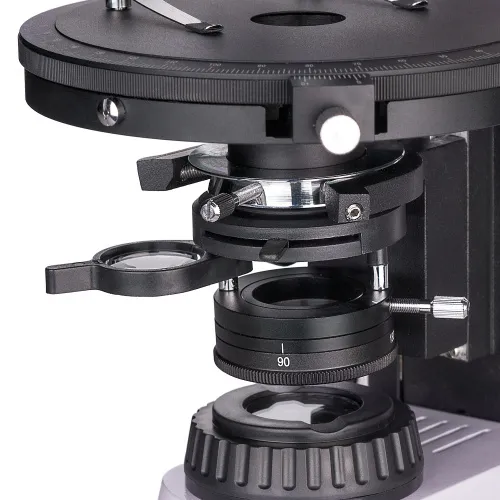

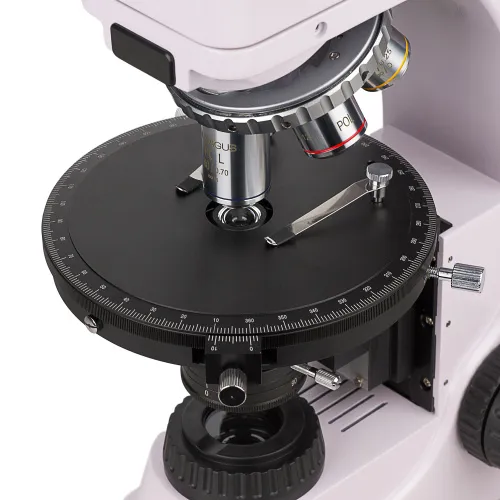

Mikroskop ma obracany stolik: obrócenie go zmienia sposób, w jaki preparat załamuje światło w przypadku światła spolaryzowanego. Stolik ma skalę, na której można określić kąt obrotu z dokładnością do 0,1°. Aby uzyskać najjaśniejszy i najwyraźniejszy obraz, stolik można wyśrodkować względem osi optycznej mikroskopu.

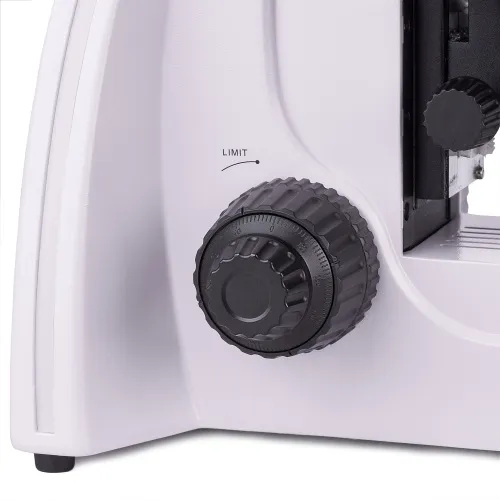

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w dolnej części podstawy, dzięki czemu użytkownik może przyjąć zrelaksowaną pozycję z rękami opartymi o blat stołu. Naprężenie mechanizmu regulacji zgrubnej można regulować, a dodatkowo mechanizm jest wyposażony w blokadę. Mechanizm precyzyjnej regulacji ostrości gwarantuje płynny ruch preparatu.

Akcesoria

Aby w pełni wykorzystać możliwości mikroskopu, używaj akcesoriów z linii MAGUS: okularów, obiektywów, preparatów kalibracyjnych, kamer cyfrowych itp.

Najważniejsze właściwości mikroskopu:

• Do pracy w przechodzącym i odbitym świetle spolaryzowanym oraz naturalnym
• Głowica trójokularowa z tubą do montażu kamery cyfrowej; kostka światłodzieląca 100:0 lub 0:100
• Planarno-achromatyczne obiektywy beznaprężeniowe (Strain-Free) przekazują wyraźny obraz bez artefaktów i niepożądanych odbić wewnętrznych
• Oświetlenie halogenowe obszaru roboczego, wygodne dla oczu widmo kolorów; moc żarówki 30 W
• Stolik obrotowy, polaryzator i analizator z oznaczeniami kąta obrotu, soczewką Bertranda i kompensatorami
• Gniazda miski rewolwerowej i stolik są wyśrodkowane względem osi optycznej mikroskopu
• Kompatybilność z dodatkowymi akcesoriami

Najważniejsze właściwości kamery:

• Pięć ustawień trybów graficznych i szybkości wyświetlania: można łatwo znaleźć ten, który najlepiej odpowiada potrzebom użytkownika
• Szybki transfer danych dzięki interfejsowi USB 3.0
• Duża, kolorowa matryca SONY Exmor zapewniająca jasny i wyraźny obraz nawet przy słabym oświetleniu
• Szybki start: wystarczy zainstalować dołączone oprogramowanie, a kamera będzie gotowa do użycia
• Wygodne obserwacje i możliwość prezentowania ich odbiorcom poprzez wyświetlanie obrazu z kamery na zewnętrznym ekranie

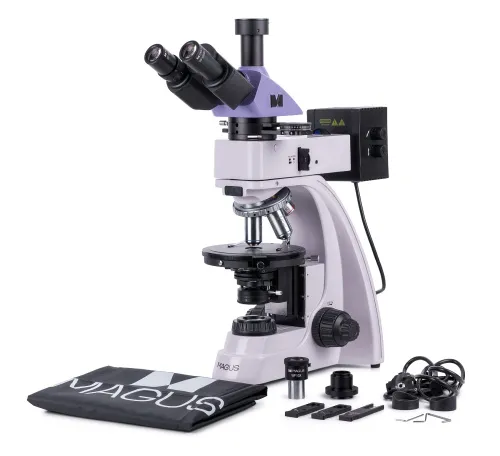

Zawartość zestawu:

• Kamera cyfrowa MAGUS CBF70 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Tuba pośrednia z soczewką Bertranda, analizatorem i gniazdem kompensatora

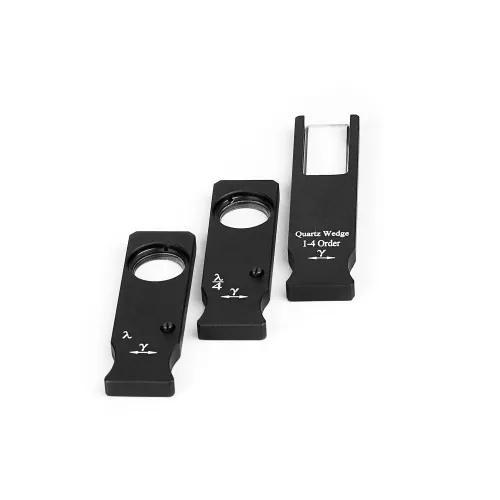

• Kompensatory: kompensator λ, kompensator λ/4, klin kwarcowy
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 40x/0,6 (z mechanizmem sprężynowym) WD 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,7 (z mechanizmem sprężynowym) WD 2,03 mm
• Okular 10x/20 mm (2 szt.)
• Okular 10x/20 mm ze skalą. Wartość skali: 0,1 mm
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 16x/11 mm (2 szt.)
• Okular 20x/11 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 2,5x/0,07 WD 11 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 50x/0,7 (z mechanizmem sprężynowym) WD 3,67 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 80x/0,8 (z mechanizmem sprężynowym) WD 1,25 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/0,85 (z mechanizmem sprężynowym) WD 0,4 mm
• Mechaniczne mocowanie stolika
• Preparat kalibracyjny
