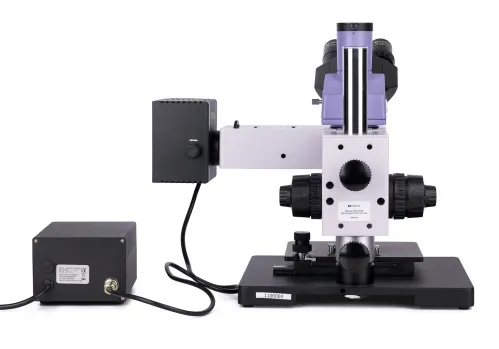

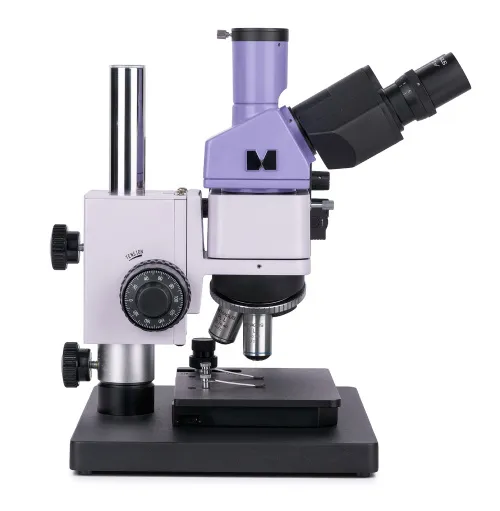

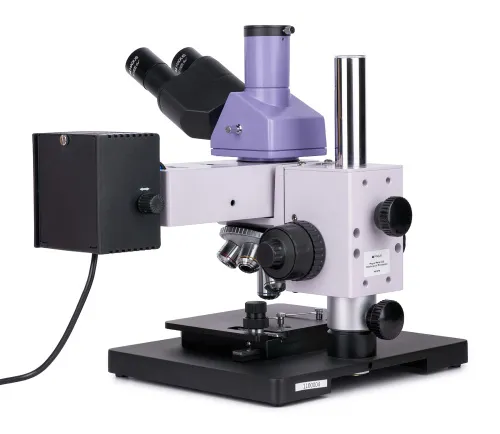

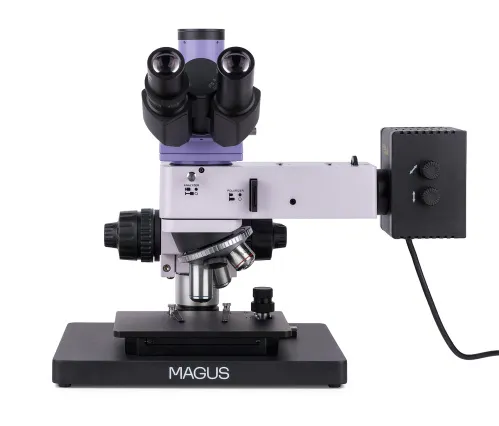

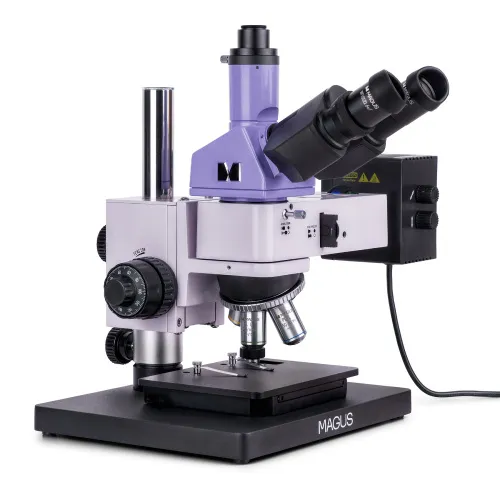

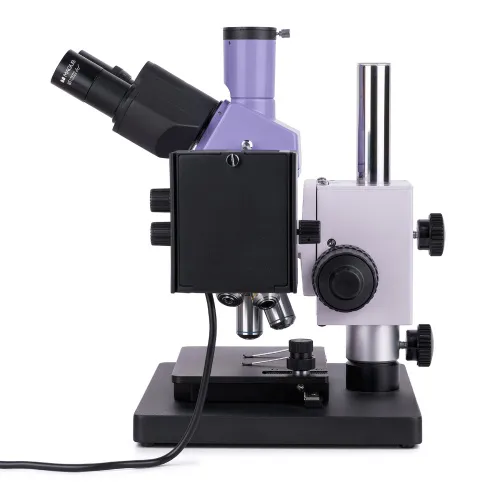

Mikroskop metalurgiczny MAGUS Metal 630
Powiększenie: 50–500 razy. Kompaktowy statyw mikroskopu, głowica trójokularowa, obiektywy planarno-achromatyczne, halogenowy oświetlacz światłem odbitym 30 W
ID produktu | 82898 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018324 |
Rozmiar opakowania (dł. x szer. x gł.) | 39x37x73 cm |
Masa przesyłki | 19.5 kg |
Mikroskop metalurgiczny MAGUS Metal 630 ze światłem odbitym służy do badania mikrostruktury obiektów nieprzezroczystych o dowolnej wysokości i rozmiarze. Badane przedmioty obejmują metale, stopy, półprzewodniki oraz powłoki lakiernicze. Dostępne techniki obserwacji mikroskopowych: jasne pole i światło spolaryzowane. Jedną z zalet tego mikroskopu jest jego niewielki rozmiar, przez co jest idealny do laboratoriów z ograniczoną przestrzenią roboczą i magazynową. Mikroskop MAGUS Metal 630 to doskonały wybór dla branż w różnych sektorach, centrów badawczych oraz wydziałów uniwersyteckich.
Układ optyczny
Układ optyczny mikroskopu ma korekcję do nieskończoności. Tuba głowicy trójokularowej służąca do zamocowania kamery jest ustawiona pionowo. Wiązkę światła można skierować do okularów lub do tuby głowicy trójokularowej. Kamera nie jest częścią podstawowej konfiguracji. Ze względu na nachylenie głowicy dwuokularowej wynoszące 30° wielogodzinna praca z tym mikroskopem jest bardzo wygodna. Na lewym okularze znajduje się mechanizm regulacji dioptrii pozwalający dostosować układ optyczny do wzroku użytkownika.

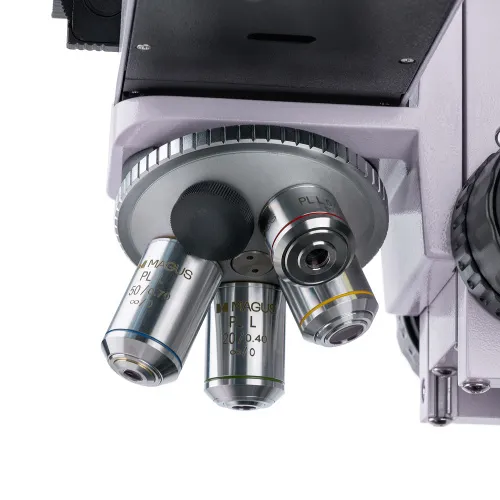

Miska rewolwerowa ma 5 gniazd. Zestaw zawiera 4 obiektywy na planarno-achromatyczne. Po ich zamontowaniu pozostaje jedno wolne gniazdo do zamontowania opcjonalnego obiektywu. Obiektywy o dużej odległości roboczej zostały opracowane do obserwacji mikroskopowych metodą jasnego pola.
Oświetlenie

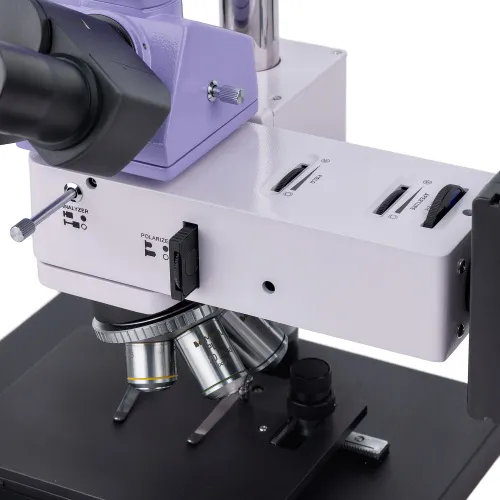

Mikroskop jest wyposażony tylko w źródło światła odbitego. Układ oświetlenia zawiera urządzenie do polaryzacji, przysłonę aperturową i przysłonę pola. Źródło oświetlenia: Żarówka halogenowa 30 W. Ma przyjazną barwę, która nie powoduje zmęczenia oczu. Przysłonę i źródło oświetlenia można wycentrować, a ponadto można ustawić oświetlenie Köhlera. Zestaw zawiera kolorowe filtry.
Stolik i mechanizm regulacji ostrości

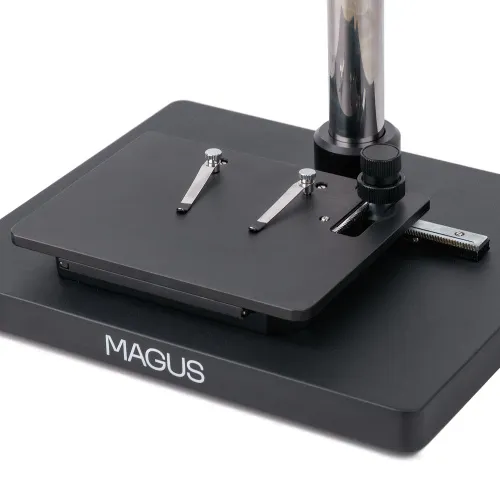

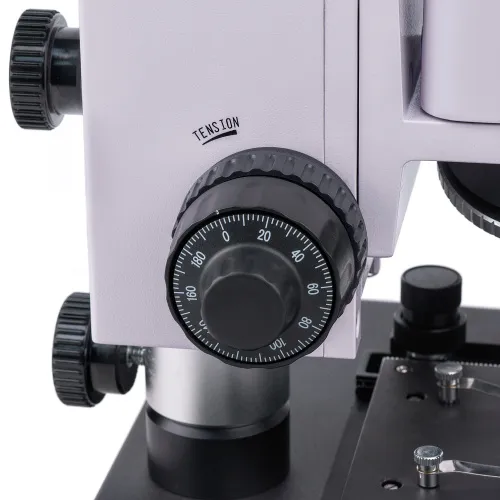

Unikatowa budowa statywu i mechanizmu regulacji ostrości ma dwie zalety: niewielki rozmiar oraz możliwość obserwowania preparatów o dowolnej wysokości. Mikroskop można łatwo ustawić na meblach w laboratorium o maksymalnej wysokości 40 cm. Do badania niewielkich preparatów służy stolik dwuosiowy. Ostrość jest regulowana poprzez obracanie pokrętłami zgrubnej i precyzyjnej regulacji ostrości umieszczonymi po obu stronach statywu. Mechanizm działa płynnie i precyzyjnie. Można również wyregulować napięcie mechanizmu zgrubnej regulacji ostrości.
Akcesoria
Mikroskop można wyposażyć w dodatkowe akcesoria: obiektywy o dużej odległości roboczej, okulary, kamerę cyfrową, preparaty kalibracyjne.
Najważniejsze właściwości:
- Brak ograniczeń związanych z wysokością i rozmiarem preparatów
- Głowica trójokularowa z trzecią tubą do montażu kamery cyfrowej i kostka światłodzieląca 100:0 i 0:100
- Żarówka halogenowa o mocy 30 W z ciepłą barwą światła do pracy w świetle odbitym z wykorzystaniem metod jasnego pola i polaryzacji
- Kolorowe filtry, możliwość ustawienia oświetlenia Köhlera, źródło światła, a także przysłony aperturowa i pola z możliwością wycentrowania
- Statyw o niewielkim rozmiarze do mocowania mikroskopu na powierzchniach niewielkich mebli
- Wiele opcjonalnych akcesoriów

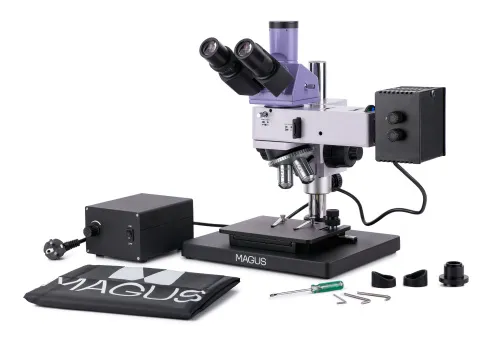

Zawartość zestawu:
- Statyw z mechanizmem regulacji ostrości, stolik i miska rewolwerowa
- Oświetlacz światłem odbitym z osłoną lampy
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Adapter z mocowaniem typu C, 1x
- Klucz imbusowy
- Statyw z gniazdem zasilania
- Przewód zasilający
- Przewód zasilający oświetlacza światłem odbitym
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD 3,98 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD 2,08 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD 1,25 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
- Kamera cyfrowa
- Preparat kalibracyjny
ID produktu | 82898 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018324 |
Rozmiar opakowania (dł. x szer. x gł.) | 39x37x73 cm |
Masa przesyłki | 19.5 kg |
Typ | lekki/optyczny, metalurgiczny |
Głowica | trójokularowa |
Głowica | Siedentopf |
Kąt nachylenia głowicy | 30 ° |
Powiększenie, x | 50–500 w konfiguracji podstawowej (*opcjonalnie: 50–1000/1250/1500/2000/2500) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; odległość parafokalna: 45 mm (*opcjonalnie: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (suchy)) |
Rewolwer | 5 obiektywów |
Odległość robocza, mm | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 185x140 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 35/30 |
Stolik, mm | dwuosiowy mechaniczny; rozmiar podstawy mikroskopu: 300x240 mm |
Regulacja dioptrii okularu, dioptrii | ±5 (w lewej tubie) |
Diafragma | wbudowana aperturowa i pola |
Regulacja ostrości | współosiowy, zgrubny (z regulacją napięcia zgrubnej regulacji ostrości) i precyzyjny (0,002 mm) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | 220±22 V, 50 Hz, zasilanie sieciowe AC |
Typ źródła oświetlenia | 12 V/30W |
Filtry | światła zielonego, niebieskiego, żółtego, matowy |
Zakres temperatur, °C | 5...+35 |
Dodatkowe cechy | wbudowany analizator i wyjmowany polaryzator |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Zastosowanie | metalurgiczny |
Umiejscowienie źródła oświetlenia | górne |
Metoda badania | jasnego pola, polaryzacja |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
