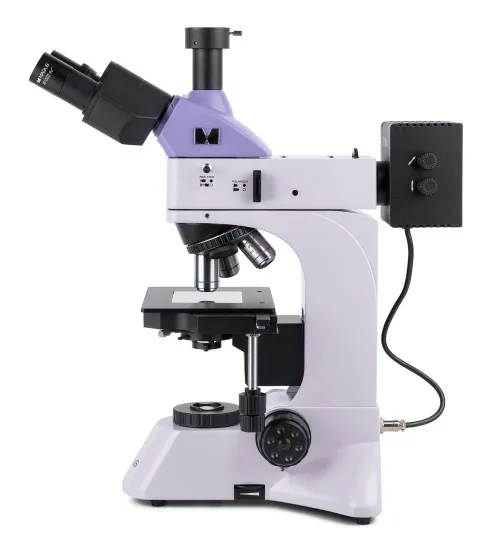

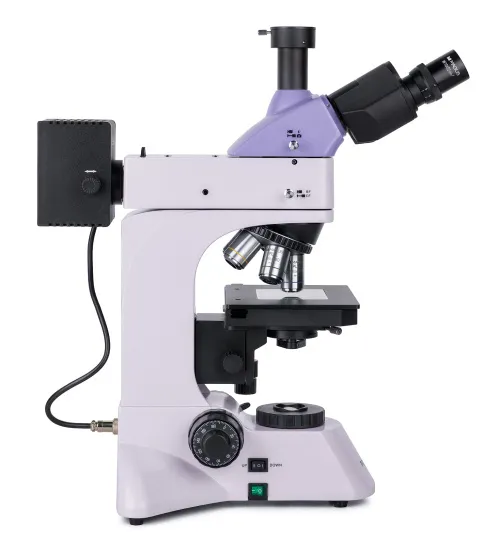

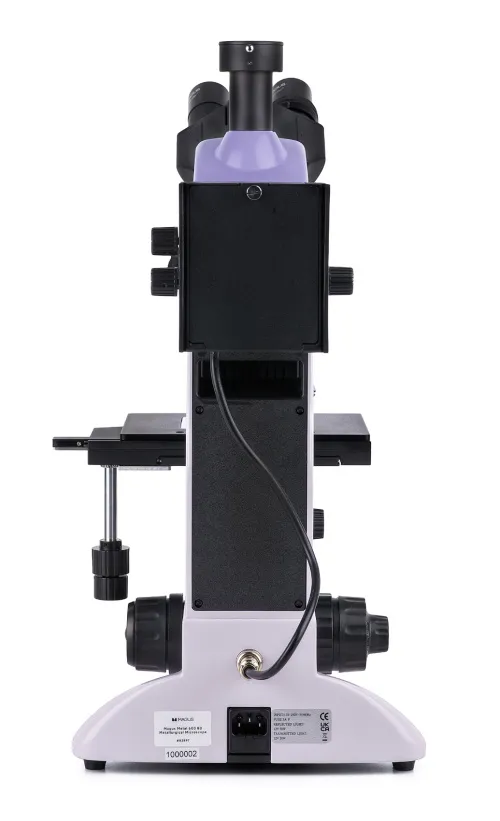

Mikroskop metalurgiczny cyfrowy MAGUS Metal D600 BD LCD

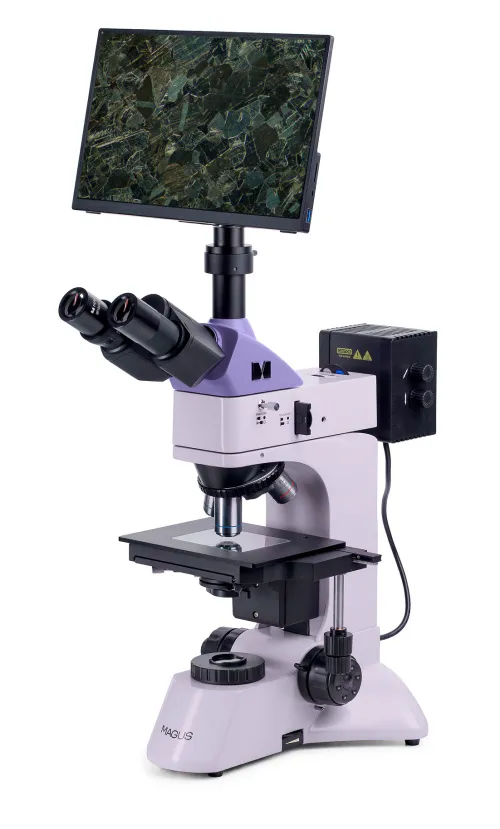

Mikroskop metalurgiczny cyfrowy MAGUS Metal D600 BD LCD jest przeznaczony do obserwacji obiektów w świetle odbitym przy użyciu obserwacji mikroskopowych techniką jasnego pola, ciemnego pola i polaryzacyjną. Ten mikroskop jest wykorzystywany do obserwacji preparatów metali i materiałów półprzewodnikowych, a także innych płaskich i polerowanych preparatów o wysokiej zdolności odbijania. W świetle przechodzącym można obserwować preparaty półprzezroczyste, takie jak cienkie powłoki i cząstki osadzone na filtrach. Mikroskop może być wykorzystywany w branżach metalurgicznej i mechanicznej, w laboratoriach technicznych i kontroli jakości, a także na uczelniach technicznych.

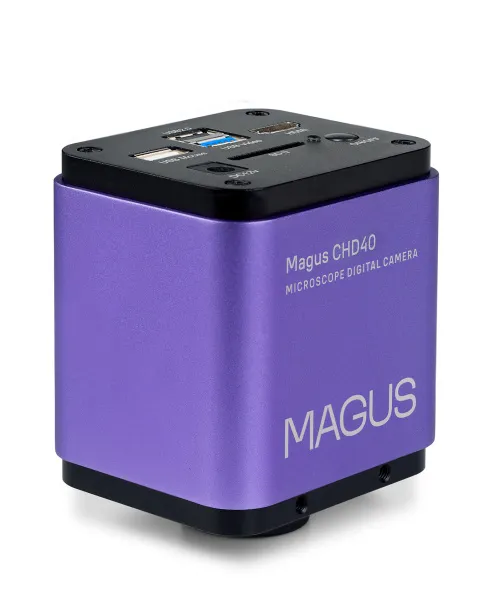

Kamera cyfrowa

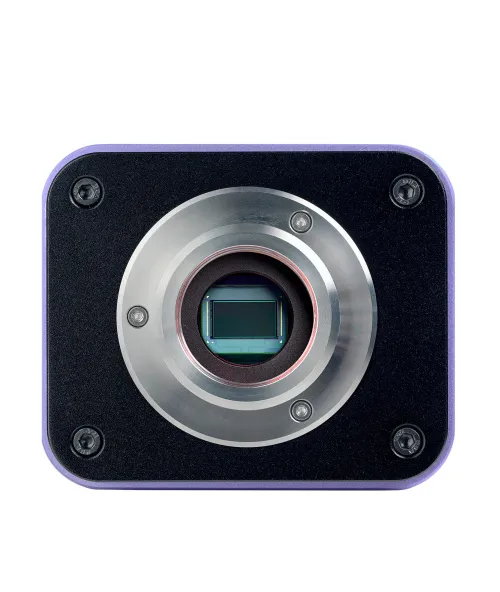

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora. Kamera ma matrycę 8 MP i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po podłączeniu przez Wi-Fi obraz ma jakość Full HD (1920x1080 pikseli). Kamera ma interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez połączenia z komputerem. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Kamerę można podłączyć do komputera przez Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

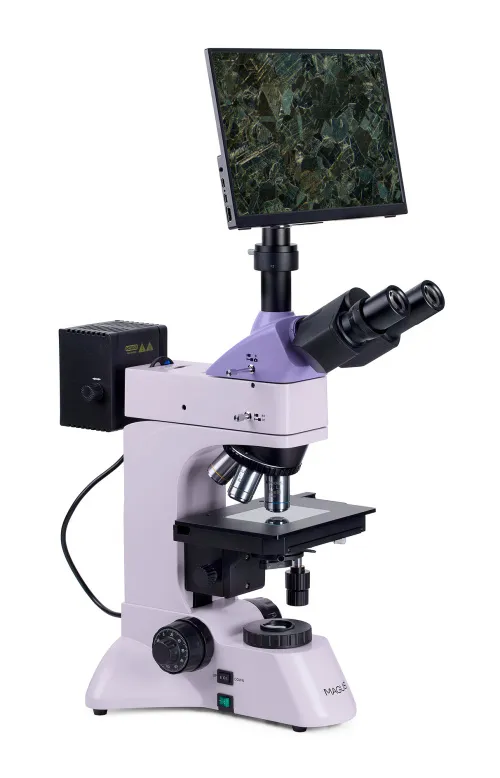

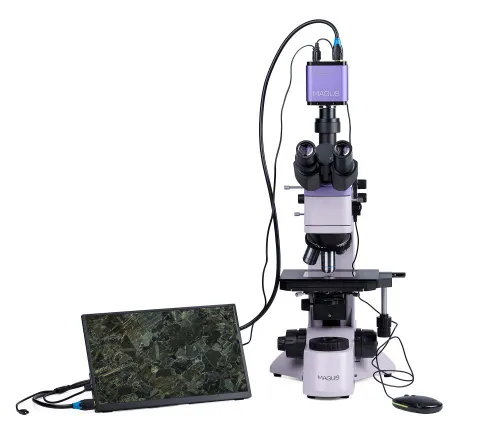

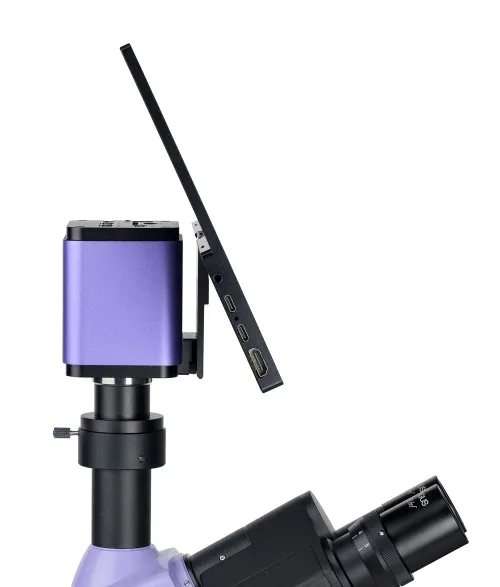

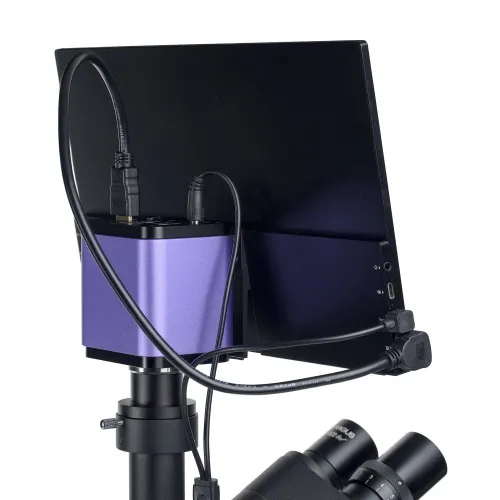

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Jest on podłączany do kamery zamontowanej w mikroskopie w celu wyświetlania obrazów w czasie rzeczywistym. Monitor obsługuje kamery HDMI MAGUS o rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia. Patrzenie na wyświetlacz pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanym stojaku na stole lub półce albo zamontować bezpośrednio na kamerze lub statywie mikroskopu.

Układ optyczny

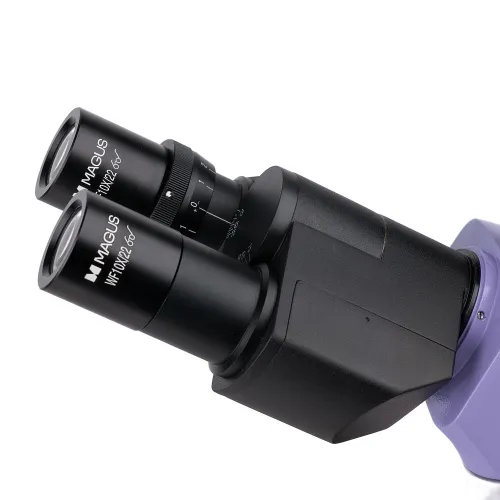

Głowica trójokularowa ma tubę głowicy trójokularowej, w której mocowany jest kamera cyfrowa. Dzielnik wiązki kieruje światło do aparatu – dostępne są dwie pozycje: 100:0 i 0:100. Wiązka światła przechodzi do okularów lub do tuby głowicy trójokularowej. Pierścień regulacji dioptrii jest umieszczony na lewym okularze.

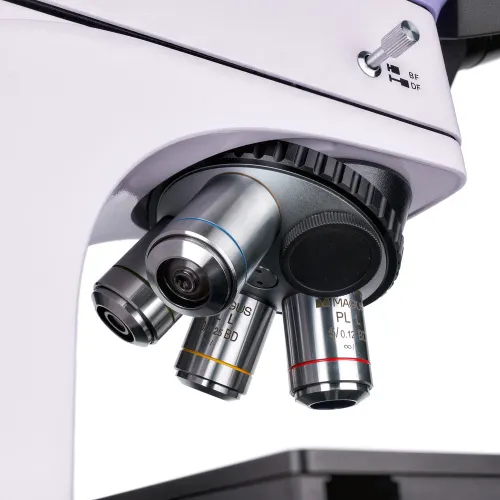

Powiększenie mikroskopu w konfiguracji podstawowej wynosi od 50 do 400 razy. Zakres powiększenia można zwiększyć, stosując dodatkowe obiektywy i okulary. W mikroskopie zastosowano obiektywy planarno-achromatyczne z dużą odległością roboczą przeznaczone do obserwacji techniką jasnego pola i ciemnego pola. Miska rewolwerowa zawiera pięć gniazd do mocowania obiektywów – cztery obiektywy są w zestawie, jeden jest opcjonalny. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej.

Oświetlenie

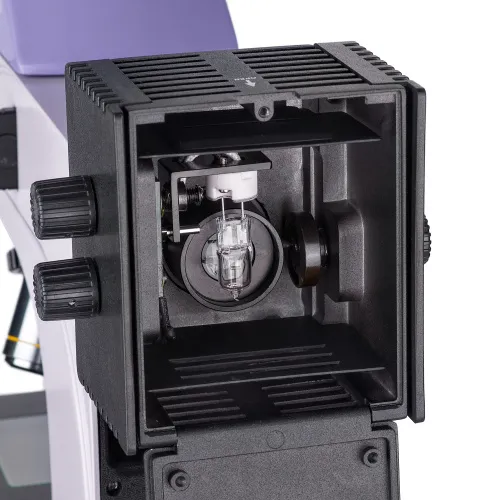

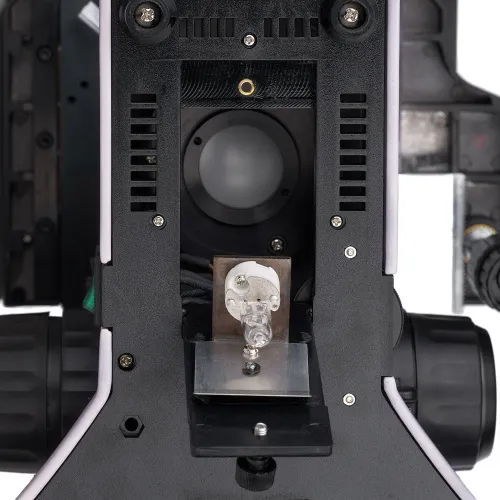

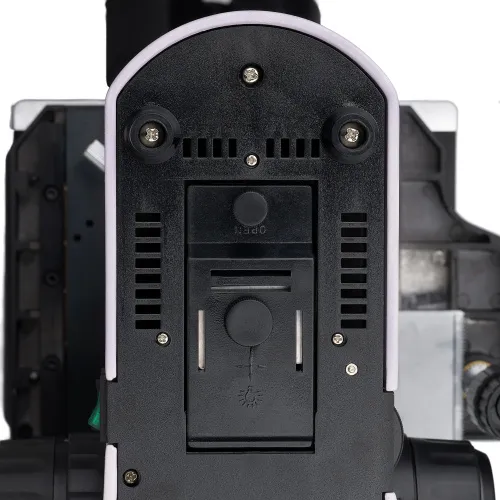

System oświetlenia wykorzystuje lampy halogenowe o ciepłej barwie, które nie powodują zmęczenia wzroku podczas długotrwałej obserwacji. Moc oświetlacza światła przechodzącego wynosi 30 W, a oświetlacza światłem odbitym 50 W, co pozwala na komfortową obserwację techniką ciemnego pola.

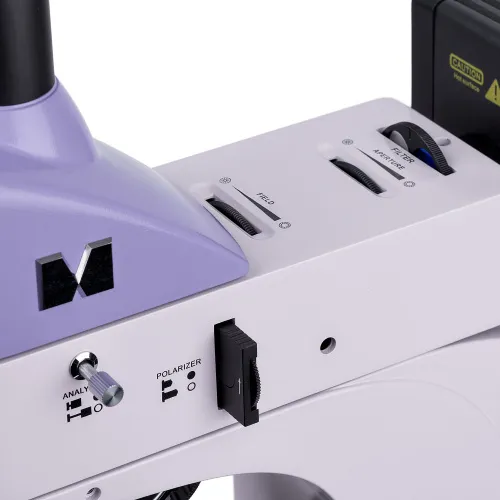

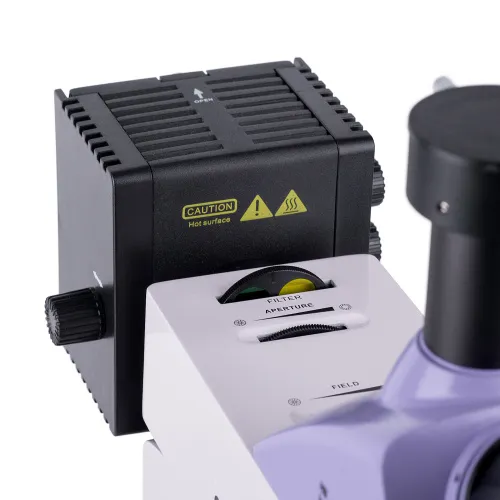

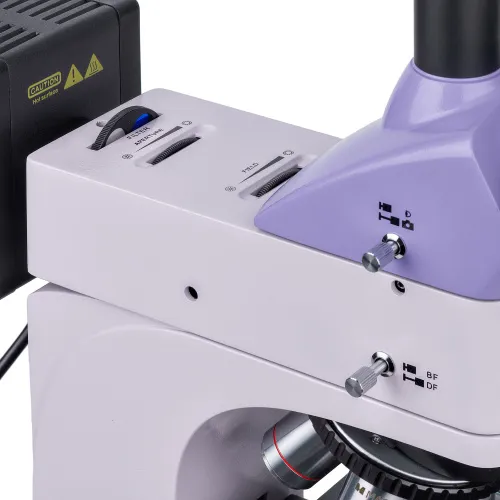

System podświetlenia światła odbitego obejmuje: urządzenie ciemnego pola, urządzenie do polaryzacji, przysłony polową i aperturową z regulacją centralną do stosowania metody oświetlenia Köhlera oraz filtry kolorowe. Źródło oświetlenia może być centrowane.

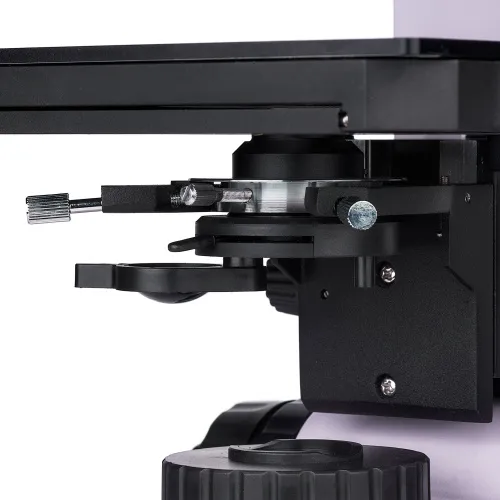

System podświetlenia światła przechodzącego obejmuje: kondensor z opuszczaną soczewką do obiektywów o mniejszym powiększeniu oraz przysłony polową i aperturową do metody Köhlera.

Stolik i mechanizm regulacji ostrości

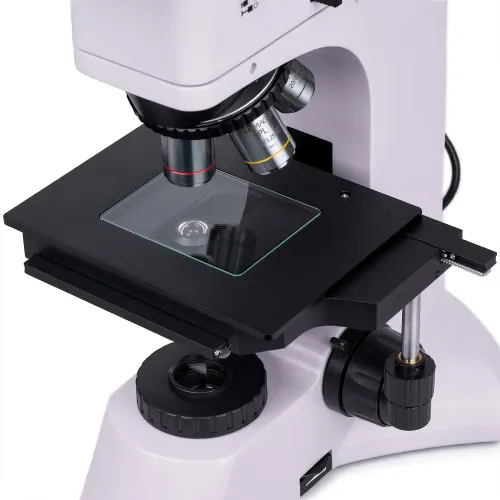

Preparat jest przesuwany poprzez przemieszczanie stolika w dwóch płaszczyznach. Wysokość obserwowanego preparatu nie powinna przekraczać 20 mm. Stolik na przezroczystą szklaną płytkę umożliwiającą obserwację preparatów półprzezroczystych.

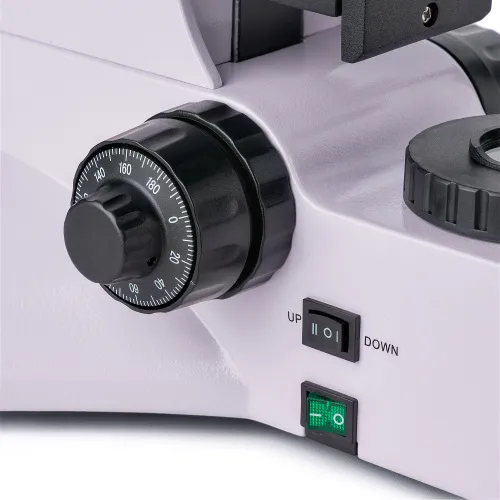

Ostrość jest regulowana za pomocą współosiowych pokręteł precyzyjnej i zgrubnej regulacji ostrości umieszczonych po obu stronach w dolnej części mikroskopu. Umożliwia to użytkownikowi swobodne oparcie dłoni na blacie stołu. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady po prawej stronie i regulację napięcia po lewej stronie.

Akcesoria

Asortyment akcesoriów zgodnych z mikroskopem MAGUS Metal 600 BD obejmuje: obiektywy z dużą odległością roboczą do obserwacji w jasnym polu i ciemnym polu, okulary, preparaty kalibracyjne oraz kamery cyfrowe.

Najważniejsze właściwości mikroskopu:

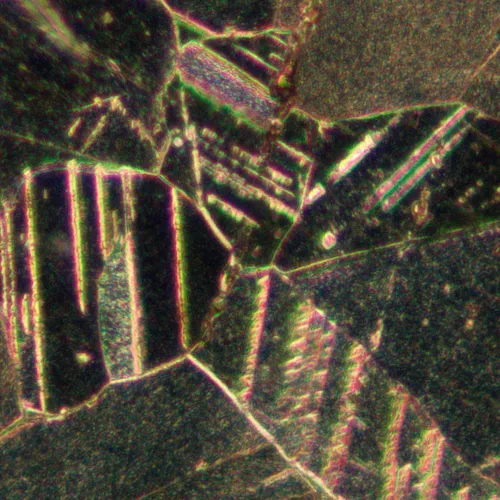

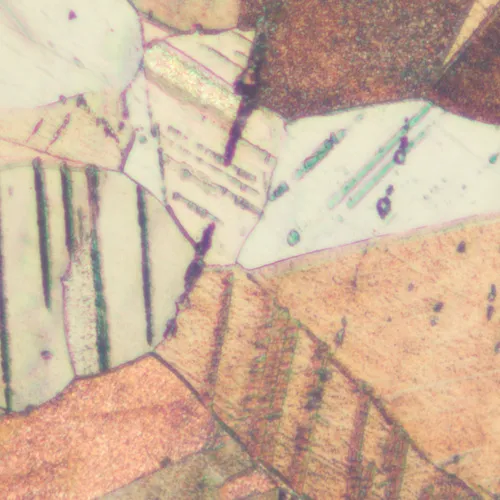

• Obserwacje nieprzezroczystych preparatów płaskich i polerowanych do 20 mm w świetle odbitym techniką jasnego pola, ciemnego pola i polaryzacyjną
• Obserwacja półprzezroczystych preparatów w świetle przechodzącym
• Tuba głowicy trójokularowej do mocowania kamery cyfrowej oraz dzielnik wiązki z dwoma pozycjami (100:0 i 0:100)
• Obiektywy planarno-achromatyczne z dużą odległością roboczą; BD oznacza możliwość obserwacji metodą jasnego pola (brightfield) i ciemnego pola (darkfield)
• Oświetlacz światła przechodzącego (żarówka halogenowa 30 W) i oświetlacz światłem odbitym (żarówka halogenowa 50 W) zwiększają komfort pracy podczas obserwacji metodą ciemnego pola
• Oświetlenie Köhlera (światło odbite) z możliwością centrowania źródła światła oraz przysłon polowej i aperturowej; filtry kolorowe
• Oświetlenie Köhlera (światło przechodzące) z kondensorem Abbego z możliwością centrowania i regulacji wysokości, opuszczaną soczewką kondensora do obiektywów o mniejszym powiększeniu
• Szeroki asortyment w pełni zgodnych okularów i obiektywów

Najważniejsze właściwości kamery:

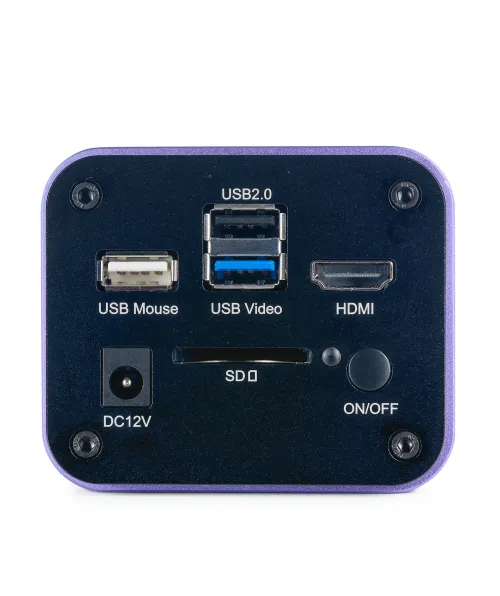

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0.
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
• Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa,przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz sieciowy 12 V/1 A (Euro), instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40

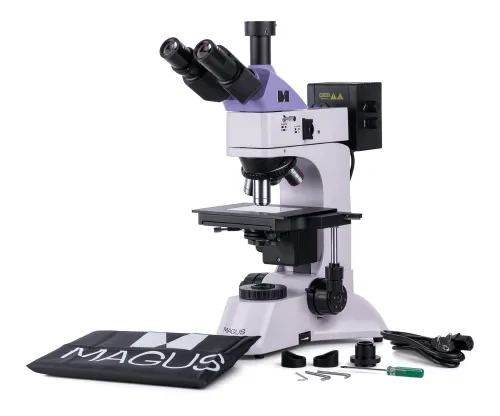

• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 BD WD 9,7 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10x/0,25 BD WD 9,3 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20x/0,40 BD WD 7,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40x/0,60 BD WD 3,0 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Przezroczysta płytka stolika
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 BD WD 2,5 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 BD WD: 1,9 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 BD WD: 0,8 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100х/0,85 (suchy) BD WD: 0,4 mm
• Preparat kalibracyjny
