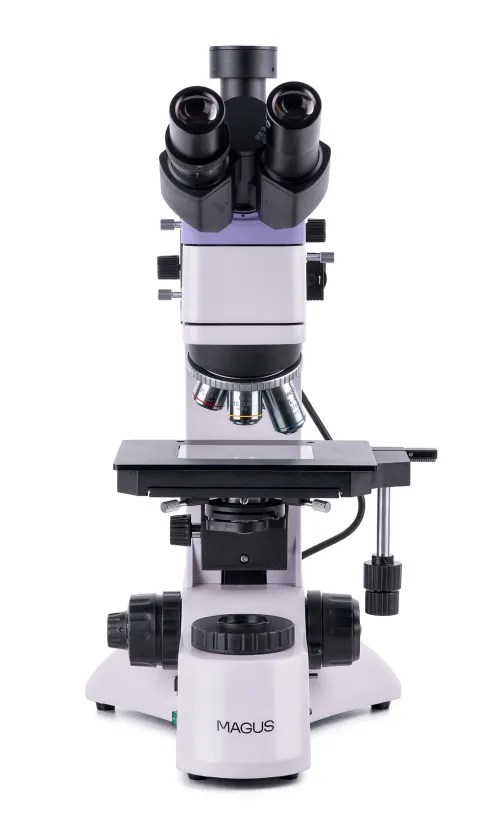

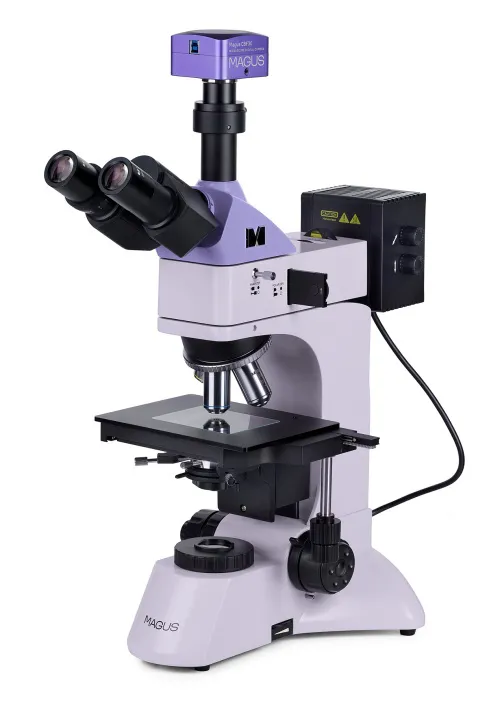

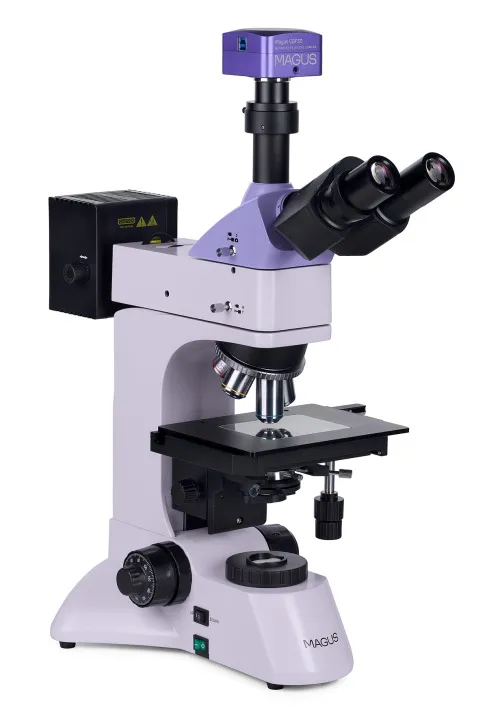

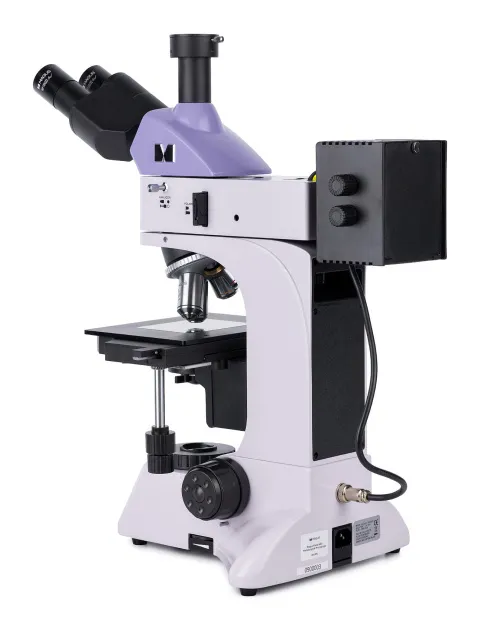

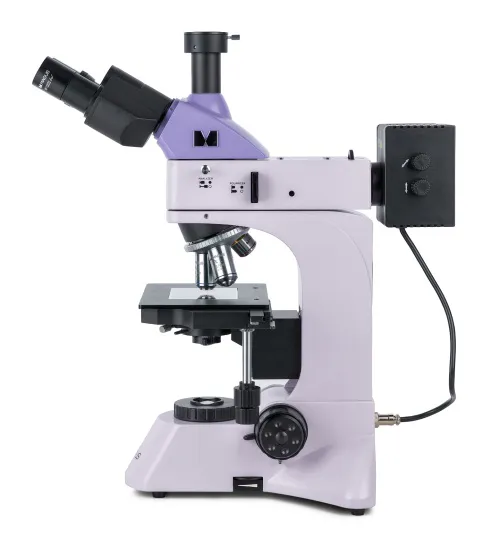

Mikroskop metalurgiczny cyfrowy MAGUS Metal D600

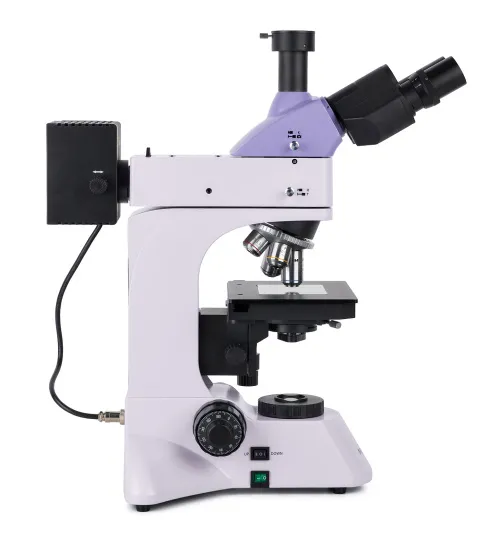

Mikroskop metalurgiczny MAGUS Metal 600 jest przeznaczony do obserwacji nieprzezroczystych preparatów (metali, stopów, powłok malarskich, materiałów półprzewodnikowych i innych materiałów) w świetle odbitym przy użyciu techniki jasnego pola i techniki polaryzacyjnej. Można obserwować mikrostruktury preparatów płaskich i polerowanych. Oświetlacz światła przechodzącego pozwala również na badanie mikroskopowe cząstek osadzonych na filtrach i materiałach półprzezroczystych (np. cienkich powłokach). Mikroskop sprawdza się podczas badań i analiz prowadzonych przez geologów, metalurgów, techników, archeologów i specjalistów z innych dziedzin nauki.

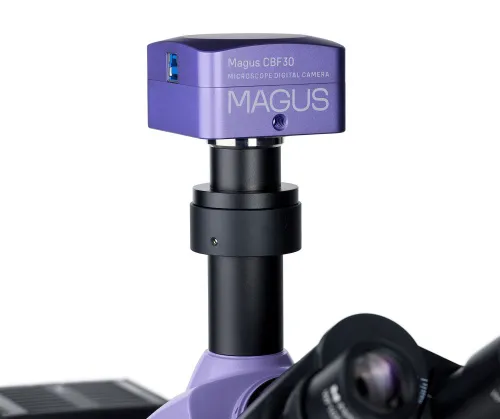

Kamera cyfrowa

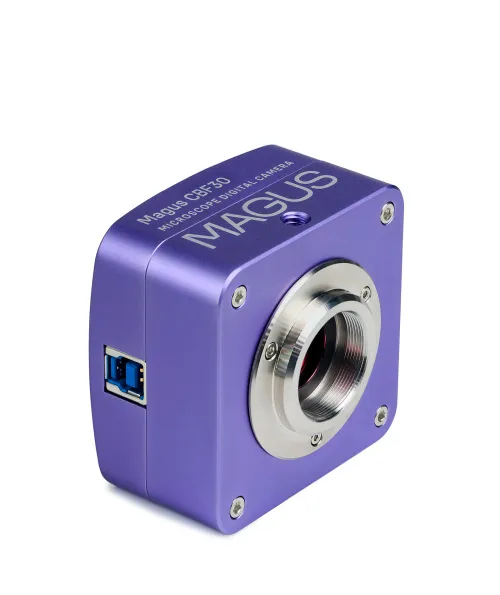

Kamera cyfrowa MAGUS CBF30 umożliwia robienie zdjęć i nagrywanie filmów przez mikroskop, edycję utworzonych plików, organizowanie prezentacji oraz wykonywanie pomiarów liniowych i kątowych obiektów (po wykonaniu prawidłowej kalibracji).
Urządzenie jest przeznaczone do pracy z mikroskopami, w których do obserwacji stosuje się metodę jasnego pola i obiektywy o powiększeniu 4, 10, 20 i 40 razy.

Matryca o rozdzielczości 6,3 Mpix umożliwia robienie jasnych i szczegółowych zdjęć oraz nagrywanie filmów w maksymalnej rozdzielczości 3072x2048 pikseli. W razie potrzeby rozdzielczość można obniżyć do 1536x1024 pikseli. Nie wpływa to jednak na szybkość nagrywania, która pozostaje na poziomie 59 kl./s, dzięki czemu obraz jest płynny oraz pozbawiony opóźnień i efektów zrywania.

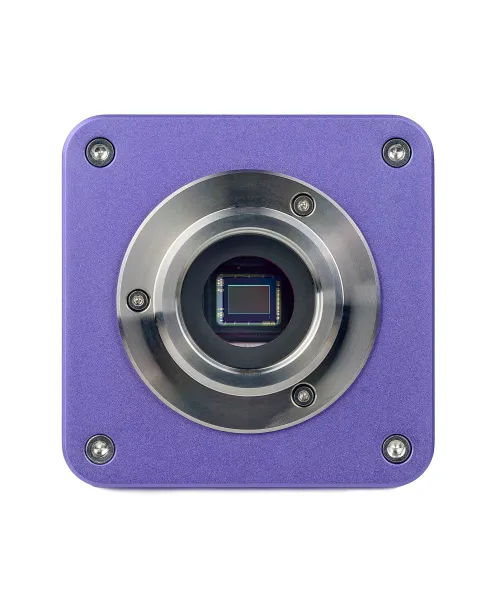

Ze względu na podświetlaną kolorową matrycę CMOS SONY Exmor kamera rejestruje obraz nawet przy słabym oświetleniu. Obraz pozostaje wyraźny i jasny. Zastosowanie adaptera o powiększeniu od 0,5 do 0,75 raza pozwala uzyskać możliwie najwyraźniejszy obraz bez zniekształceń.

Układ optyczny

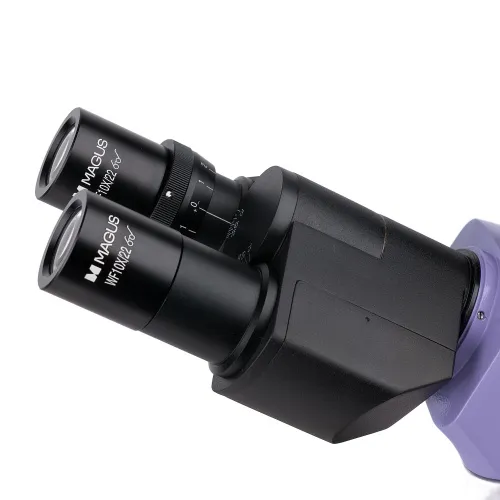

Głowica trójokularowa jest wyposażona w tubę głowicy trójokularowej do montażu aparatu (sprzedawanego osobno). Wiązkę światła można podzielić na dwie pozycje:: 100:0 i 0:100, co oznacza, że można ją skierować do kamery cyfrowej lub do tuby okularu. Głowica trójokularowa jest pochylona pod kątem 30°, co zwiększa komfort długotrwałych obserwacji. Na lewej tubie umieszczono pierścień regulacji dioptrii.

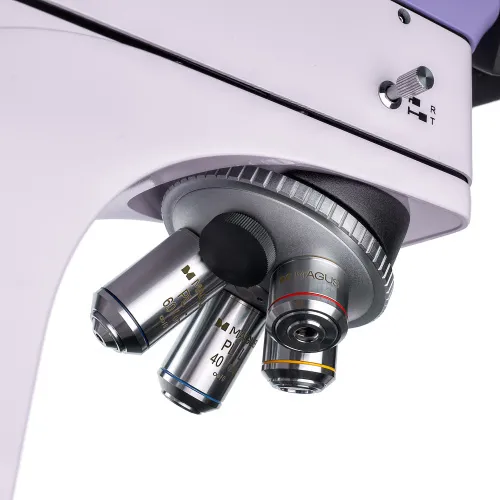

Zakres powiększenia mikroskopu w podstawowej konfiguracji wynosi od 50 do 600 razy. W celu zwiększenia górnego zakresu powiększenia można zamocować dodatkowe okulary. Miska rewolwerowa z obiektywami jest zwrócona do wewnątrz. Jednocześnie można zamocować pięć obiektywów – cztery obiektywy są w zestawie, a jedno gniazdo jest przeznaczone na dodatkowy obiektyw. W mikroskopie zastosowano obiektywy planarno-achromatyczne z dużą odległością roboczą przeznaczone do obserwacji techniką jasnego pola.

Oświetlenie

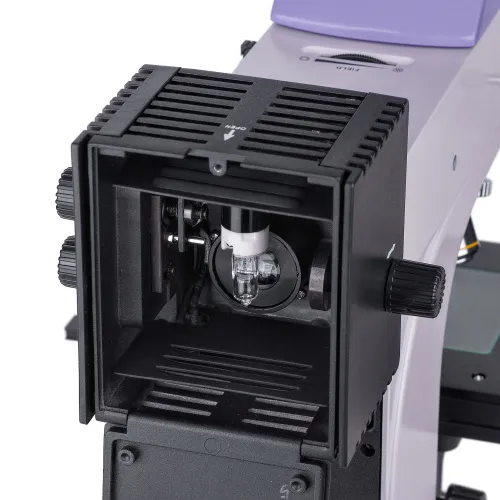

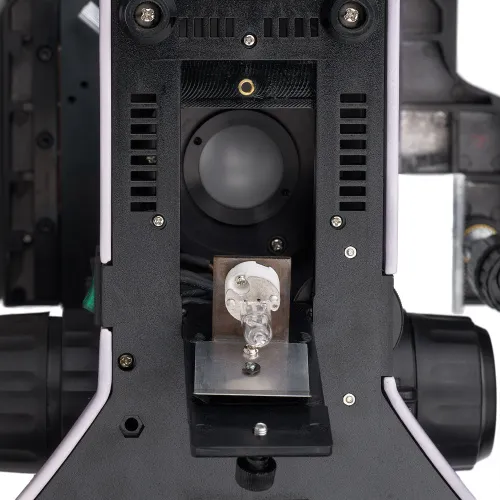

Mikroskop jest wyposażony w systemy oświetlaczy światła przechodzącego i odbitego. W obydwu układach zastosowano żarówki halogenowe o mocy 30 W z regulacją jasności zasilane sieciowo. Żarówki halogenowe emitują światło o barwie, która umożliwia komfortową pracę.

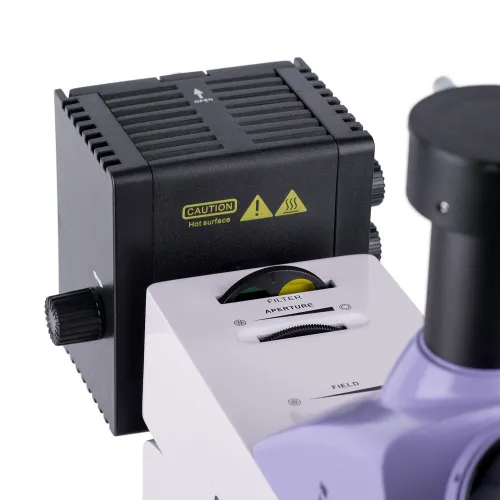

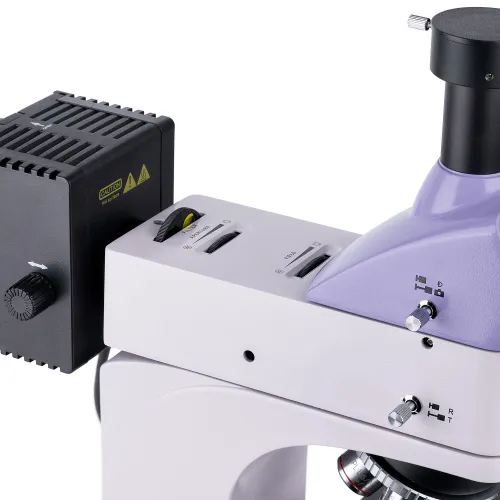

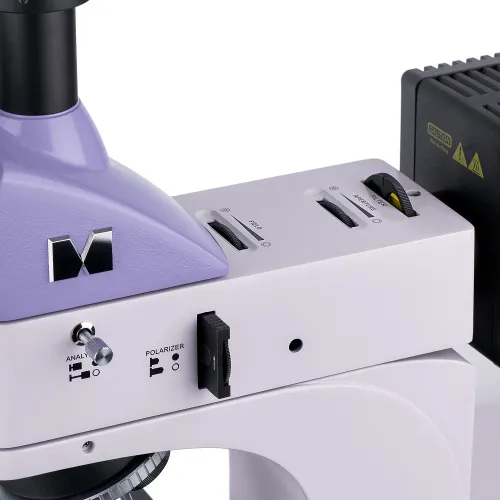

Mikroskop jest wyposażony w urządzenie polaryzacyjne do obserwacji w świetle odbitym: wbudowany analizator i wyjmowany polaryzator. Przysłony polowa i aperturowa umożliwiają korzystanie z oświetlenia Köhlera, a zestaw zawiera również filtr kolorowe. Istnieje możliwość centrowania przysłon i źródła światła odbitego.

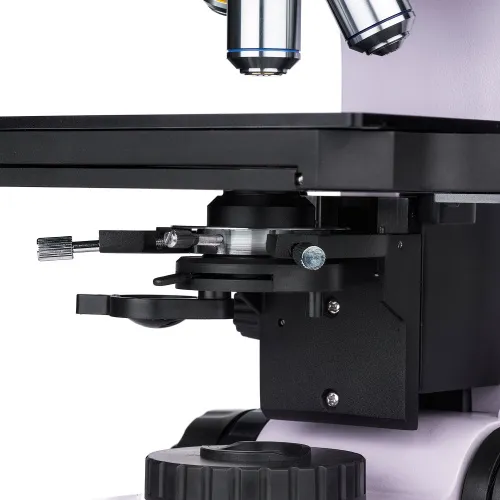

System podświetlenia światła przechodzącego wykorzystuje tradycyjny kondensor Abbego, które pozycję można regulować na dwa sposoby: centrować i regulować wysokość. System uzupełnia odchylana soczewka przeznaczona do obiektywów o mniejszym powiększeniu. Obecność przysłon polowej i aperturowej umożliwia zastosowanie metody oświetlenia Köhlera.

Stolik i mechanizm regulacji ostrości

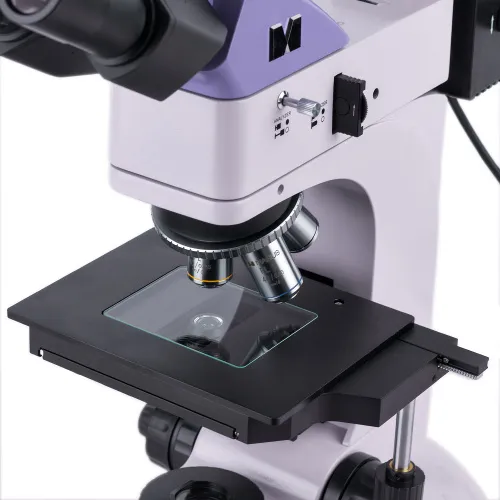

Maksymalna wysokość preparatu, który można umieścić na stoliku, wynosi 20 mm. Preparat jest przesuwany poprzez przemieszczanie stolika w dwóch płaszczyznach. Stolik jest wyposażony w szklaną płytkę wykorzystywaną do pracy z nieprzezroczystymi preparatami.

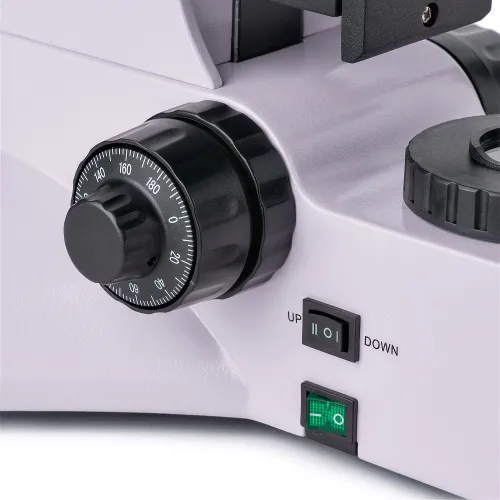

Do regulowania ostrości służą mechanizmy regulacji zgrubnej i precyzyjnej. Regulacja ostrości jest płynna i precyzyjna. Pokrętło zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła ostrości są umieszczone współosiowo po obu stronach mikroskopu, a ich obsługa nie wymaga unoszenia dłoni w powietrzu – można położyć je na blacie stołu.

Akcesoria

Mikroskop MAGUS Metal 600 można wyposażyć w dodatkowe okulary, obiektywy z dużą odległością roboczą, kamery cyfrowe i preparaty kalibracyjne.

Najważniejsze właściwości mikroskopu:

• Mikroskop do obserwacji płaskich i polerowanych preparatów nieprzezroczystych w świetle odbitym oraz preparatów półprzezroczystych w świetle przechodzącym
• Głowica trójokularowa z tubą głowicy trójokularowej i dzielnikiem wiązki
• Źródło światła przechodzącego i odbitego: Żarówka halogenowa 30 W
• Metoda oświetlenia Köhlera w świetle przechodzącym i odbitym, obserwacja mikroskopowa techniką polaryzacyjną w świetle odbitym
• Elementy (przysłony i źródła oświetlenia) systemu podświetlenia światła odbitego mogą być centrowane; zestaw filtrów
• Kondensor Abbego z odchylaną soczewką przeznaczoną do obiektywów o mniejszym powiększeniu
• Szeroki asortyment dodatkowych obiektywów i okularów

Najważniejsze właściwości kamery:

• Urządzenie przeznaczone do użytku z obiektywami o niskim powiększeniu
• Kolorowa, światłoczuła matryca gwarantująca wyraźny obraz nawet przy słabym oświetleniu
• Szybkość nagrywania 59 kl./s, która jest wystarczająca do obserwacji poruszających się obiektów lub szybko przebiegających procesów
• Zestaw zawiera oprogramowanie umożliwiające wykorzystanie wszystkich funkcji kamery, a tym samym szybkie rozpoczęcie pracy
• Niezawodny interfejs USB 3.0 zapewniający wysoką prędkość transferu danych
• Możliwość dostosowania rozdzielczości pozwalająca wybrać najlepszą opcję w danym momencie

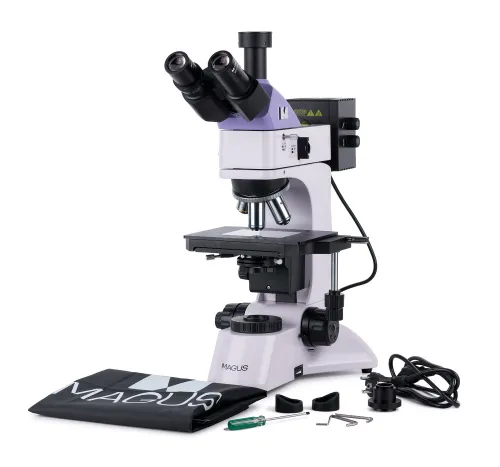

Zawartość zestawu:

• Kamera cyfrowa MAGUS CBF30 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z gniazdem zasilania, źródło światła przechodzącego i kondensor, mechanizm regulacji ostrości, stolik oraz miska rewolwerowa
• Oświetlacz światłem odbitym z osłoną lampy
• Głowica trójokularowa
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L5x/0,12 WD 26,1 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L10х/0,25 WD 20,2 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L40х/0,60 WD: 3,98 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L60x/0,70 WD: 2,08 mm
• Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
• Szklana płytka stolika
• Adapter z mocowaniem typu C, 1x
• Klucz imbusowy
• Przewód zasilający
• Przewód zasilający oświetlacza światłem odbitym
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 12,5x/14 mm (2 szt.)
• Okular 15x/15 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L20х/0,40 WD 8,80 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L50х/0,70 WD 3,68 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L80x/0,80 WD: 1,25 mm
• Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL L100x/0,85 (suchy) WD 0,40 mm
• Preparat kalibracyjny
