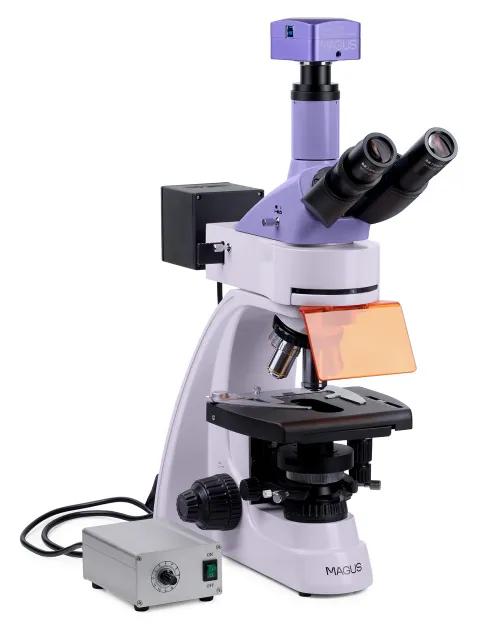

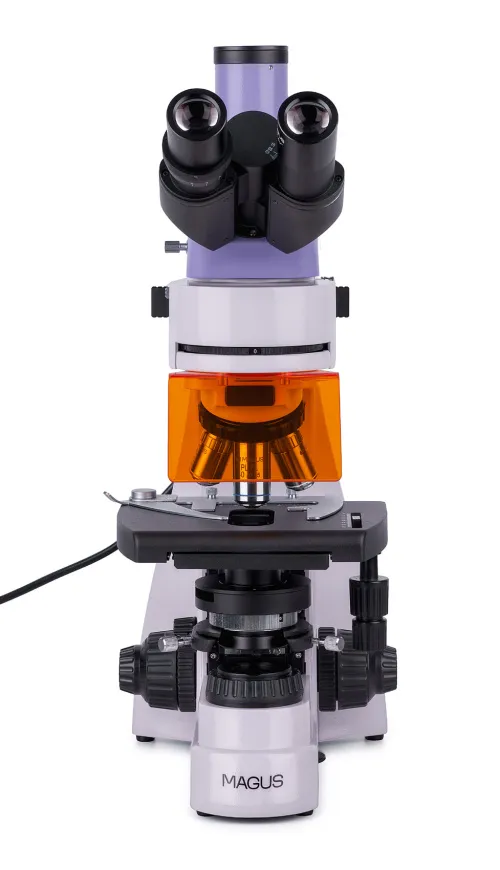

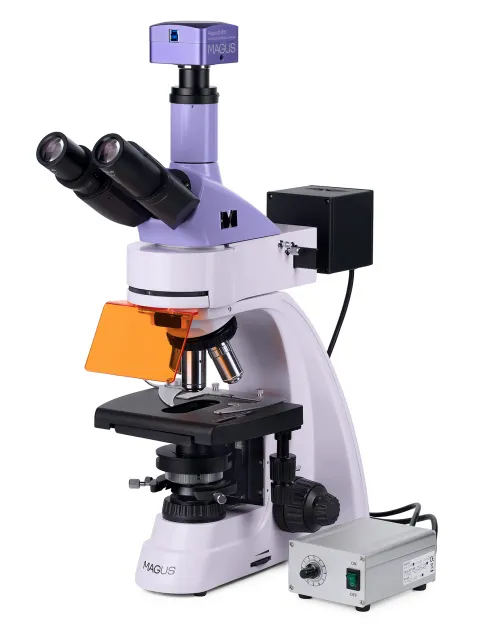

Mikroskop fluorescencyjny cyfrowy MAGUS Lum D400L
Z kamerą. Powiększenie: 40–1000 razy. Głowica trójokularowa, obiektywy planarno-achromatyczne i planarno-fluorytowe, źródła światła odbitego – 4 diody LED 5 W o różnych długościach fali światła, źródło światła przechodzącego – dioda LED 3 W, oświetlenie Köhlera w świetle odbitym i przechodzącym
ID produktu | 83018 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018188 |
Rozmiar opakowania (dł. x szer. x gł.) | 45x30x96 cm |
Masa przesyłki | 15.1 kg |
Mikroskop fluorescencyjny MAGUS Lum 400L może być używany do dwóch technik mikroskopii: fluorescencyjnej w świetle odbitym i jasnego pola w świetle przechodzącym. Po wyposażeniu mikroskopu w dodatkowe akcesoria można prowadzić badania w świetle spolaryzowanym, a także stosować techniki ciemnego pola i kontrastu fazowego. Mikroskop może służyć do badań i diagnostyki laboratoryjnej w dziedzinie medycyny, farmakologii, kryminalistyki, biotechnologii, weterynarii itp.
Kamera cyfrowa

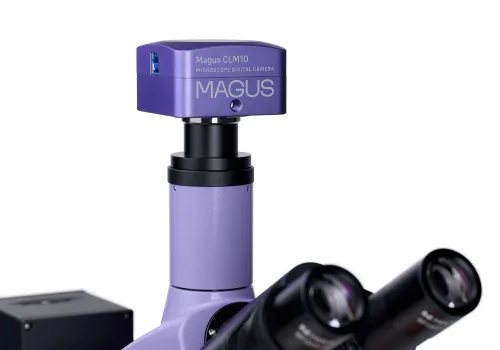

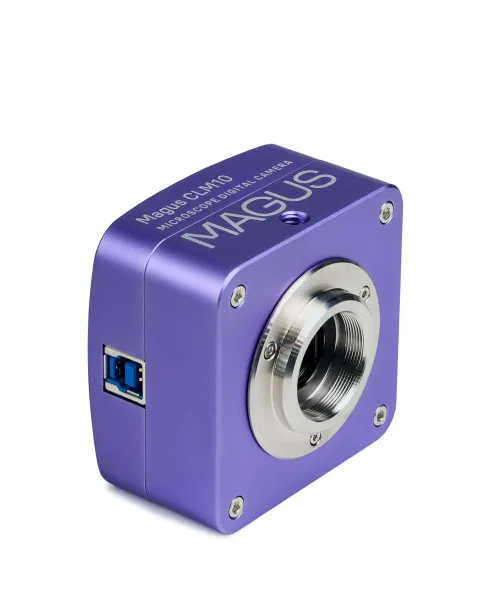

Kamera cyfrowa MAGUS CLM10 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola.
Kamera ma matrycę 2,3 MP i zapewnia realistyczne obrazy w rozdzielczości 1920x1200 pikseli. Jest zalecana do użytku z obiektywami o powiększeniu 40, 60 i 100 razy. Podczas pracy z obiektywami o średnim powiększeniu kamera pokaże więcej drobnych szczegółów.
Wideo jest nagrywane z prędkością 120 kl./s w maksymalnej rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch obiektu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i nadaje się do prezentacji na zajęciach.
Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.
Układ optyczny

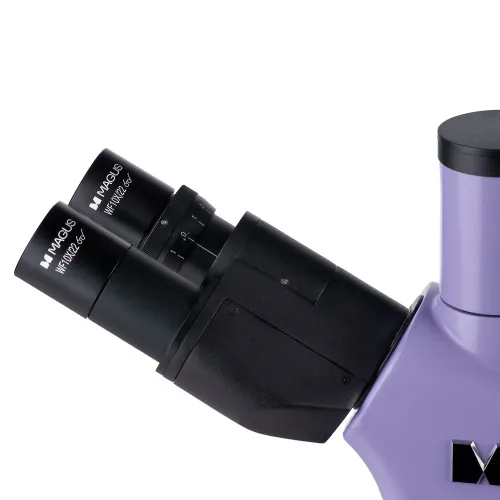

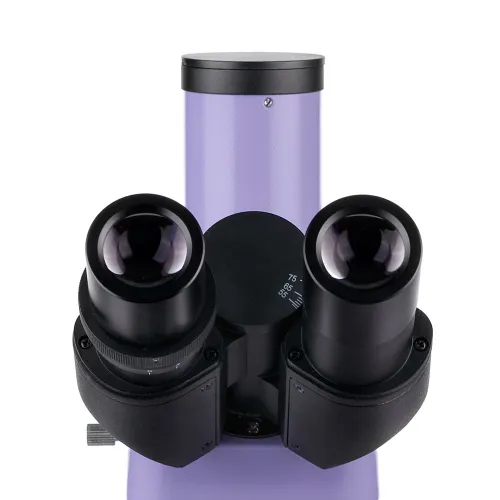

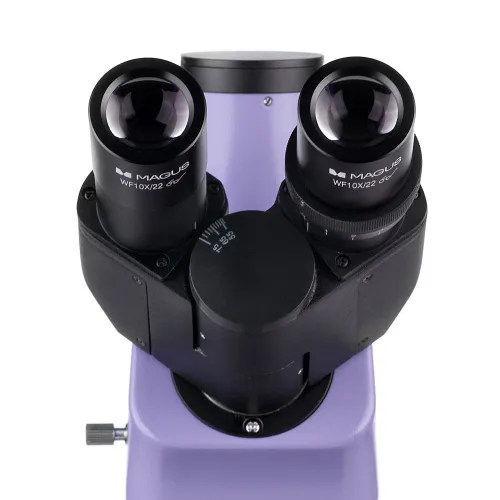

Głowica trójokularowa zawiera dwie tuby okularów do obserwacji i tubę głowicy trójokularowej do mocowania kamery cyfrowej (sprzedawanej oddzielnie). Tuby okularów można obracać o 360°, co ułatwia dostosowanie ich do wzrostu użytkownika oraz zwiększa wygodę obserwacji. Okulary są nachylone pod kątem 30°.
Miska rewolwerowa na 5 obiektywów jest zwrócona do wewnątrz – użytkownik widzi obiektyw umieszczony na ścieżce optycznej. Zestaw zawiera cztery obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy do obserwacji techniką jasnego pola i jeden do obserwacji techniką fluorescencyjną. Po zainstalowaniu wszystkich obiektywów w misce rewolwerowej jedno gniazdo pozostaje wolne. Służy ono do regulacji położenia oświetlacza światłem odbitym. Można również zainstalować opcjonalny obiektyw, aby uzyskać dodatkowe powiększenie.
Oświetlenie

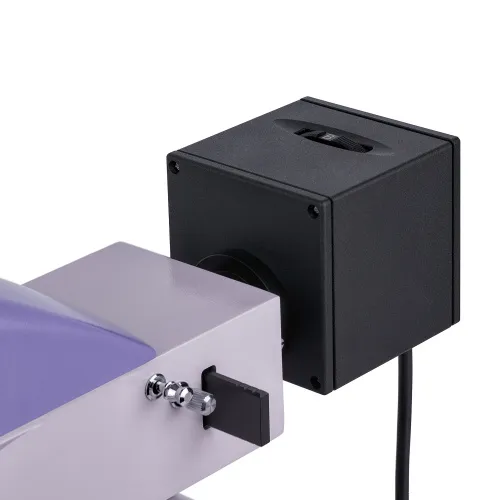

Światło odbite – cztery diody LED o mocy 5 W. Każda dioda ma określony zakres fal: niebieski (B), zielony (G), fioletowy (V) i ultrafioletowy (UV). Aby wybrać diodę LED, należy obrócić pierścień. Zaletą oświetlenia LED jest to, że diody LED szybko się włączają i wyłączają, co ułatwia przełączanie między technikami jasnego pola i fluorescencyjną. Diody LED nie nagrzewają się, nie potrzebują radiatora, a ich okres eksploatacji wynosi 50 000 godzin bez konieczności wymiany. Fluorescencja oparta na diodach LED jest łatwą w utrzymaniu i bezpieczną techniką mikroskopii, dlatego jest zalecana do stosowania w szkołach i na uniwersytetach.

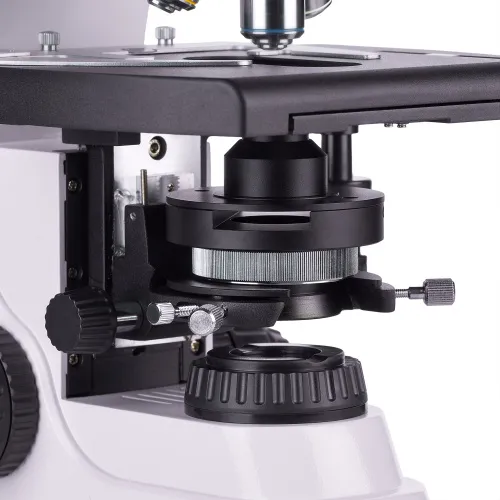

Światło przechodzące jest wytwarzane przez diodę LED 3 W. Jej żywotność również wynosi 50 000 godzin. Układ oświetlenia zawiera również kondensor. Kondensor ma wolne miejsce na suwak ciemnego pola lub suwak kontrastu fazowego. Suwak to łatwy i szybki sposób na zmianę techniki obserwacji mikroskopowej bez konieczności zmiany kondensora.
Oświetlenie Köhlera można skonfigurować zarówno przy obserwacji w świetle przechodzącym, jak i odbitym. Badany obiekt jest ostry, a artefakty obrazu są usuwane. Nie ma zaciemnienia na krawędziach, a granicę rozdzielczości można osiągnąć przy każdym obiektywie.

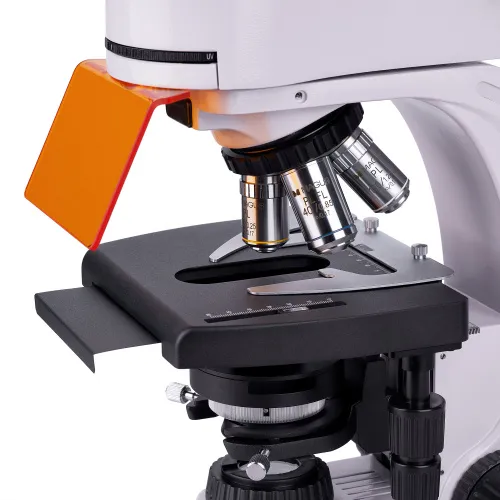

Stolik i mechanizm regulacji ostrości
Stolik mikroskopu ma zdejmowany uchwyt do preparatów, który można usunąć w celu ręcznego skanowania. Stolik nie ma mechanizmu zapadkowego pozycjonowania osi. W związku z tym wymaga mniej miejsca do pracy. Na stoliku można zainstalować czarną płytkę stolika, aby wyeliminować przypadkowe refleksy ze źródła światła przechodzącego podczas obserwacji w świetle odbitym.

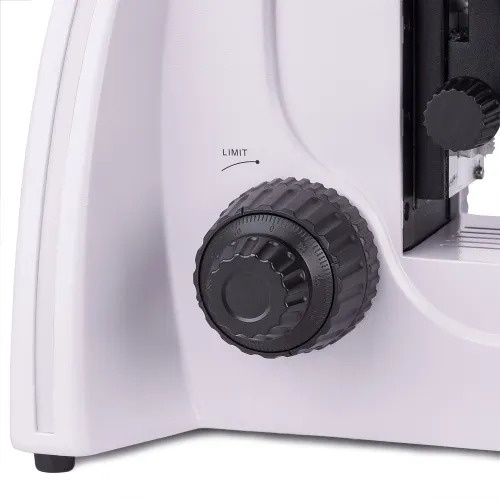

Pokrętła zgrubnej i precyzyjnej regulacji ostrości są umieszczone w podstawie mikroskopu po obu stronach. Zgrubna regulacja ostrości ma pokrętło blokady i regulację napięcia.
Akcesoria
Dostępna jest szeroka gama akcesoriów kompatybilnych z mikroskopem MAGUS Lum 400L, które można wykorzystać do rozszerzenia jego możliwości. Obejmuje ona okulary, obiektywy, urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe, a także kamery cyfrowe i preparaty kalibracyjne.
Najważniejsze właściwości mikroskopu:
- Badanie preparatów w świetle odbitym przy użyciu techniki mikroskopii fluorescencyjnej oraz w świetle przechodzącym przy użyciu techniki mikroskopii jasnego pola
- Obiektywy planarno-achromatyczne z korekcją do nieskończoności: trzy obiektywy jasnego pola, jeden obiektyw fluorescencyjny
- Głowica trójokularowa z możliwością obrotu o 360° oraz trzecia tuba do mocowania kamery cyfrowej
- Cztery diody LED o różnych zakresach fal: niebieskim (B), zielonym (G) fioletowym (V) i ultrafioletowym (UV)
- Światło przechodzące 3 W LED, oświetlenie Köhlera w świetle przechodzącym i odbitym
- Stolik bez mechanizmu zapadkowego pozycjonowania osi, zdejmowany uchwyt do preparatów
- Szeroka gama akcesoriów, w tym urządzenia do ciemnego pola, światła spolaryzowanego i kontrastowo-fazowe
Najważniejsze właściwości kamery:
- Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 40, 60 i 100 razy
- Rozdzielczość 2,3 MP umożliwiająca rejestrowanie szczegółowych obrazów przy większym powiększeniu; niski poziom szumów, niskie rozproszenie mocy
- 120 kl./s przy obserwacji ruchomych preparat rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów
- Podświetlana matryca monochromatyczna CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.
- Interfejs USB 3.0 zapewniający szybki i płynny transfer danych
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, funkcji wyświetlania zewnętrznego, pomiarów liniowych i kątowych

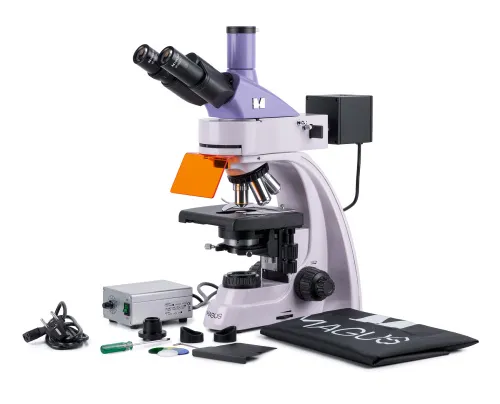

Zawartość zestawu:
- Kamera cyfrowa MAGUS CLM10 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
- Kondensor Abbego
- Oświetlacz światłem odbitym
- Lampa z diodami LED
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 4x/0,10 WD 19,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 10x/0,25 WD 5,0 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 40x/0,85 (z mechanizmem sprężynowym) WD 0,42 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 100x/ 1,25 (z mechanizmem sprężynowym, olejowy) WD 0,36 mm
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna okularu (2 szt.)
- Osłona UV
- Suwak filtrów
- Czarna płyta ochronna do montażu pod stolikiem
- Adapter z mocowaniem typu C
- Filtr kolorowy (4 szt.)
- Pojemnik z olejkiem immersyjnym
- Zasilanie oświetlacza światłem odbitym
- Przewód zasilający
- Przewód zasilający oświetlacza światłem odbitym
- Przewód zasilający zasilacza oświetlacza światłem odbitym
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności, fluorescencja: PL FL 10x/0,35 WD 2,37 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 20х/0,40 WD 8,8 mm
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: PL 60x/0,80 ∞/0,17 WD 0,46 mm
- Urządzenie kontrastowo-fazowe
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Preparat kalibracyjny
- Ekran LCD
ID produktu | 83018 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018188 |
Rozmiar opakowania (dł. x szer. x gł.) | 45x30x96 cm |
Masa przesyłki | 15.1 kg |
Specyfikacja mikroskopu | |
Typ | biologiczny, lekki/optyczny, cyfrowy |
Głowica | trójokularowa |
Głowica | głowica typu gemel (Siedentopf, obracana w zakresie 360°) |
Kąt nachylenia głowicy | 30 ° |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | obiektywy planarno-achromatyczne z korekcją do nieskończoności i fluorescencyjne: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (olejowy); odległość parafokalna 45 mm (*opcjonalnie: PL FL 10x/0,35, PL 20х/0,40, PL 60x/0,80 ∞/0,17) |
Rewolwer | 5 obiektywów |
Odległość robocza, mm | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 180x150 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 75/50 |
Stolik, mm | dwuosiowy stolik mechaniczny, bez mechanizmu zapadkowego pozycjonowania osi |
Kondensor | kondensor Abbego, N.A. 1,25, regulacja centralna, regulacja wysokości, regulowana przysłona aperturowa, gniazdo suwaka ciemnego pola i suwaka kontrastu fazowego, mocowanie płetwowe |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm) |
Oświetlenie | LED, fluorescencyjne |
Regulacja jasności | ✓ |
Zasilanie | 85–265 V, 50/60 Hz |
Typ źródła oświetlenia | światło odbite: 4 diody LED o różnych długościach fali światła, 5 W; światło przechodzące: 3 W LED |
Filtry | tak |
Możliwość podłączenia dodatkowych urządzeń | urządzenie do kontrastu fazowego (kondensor i obiektywy), kondensor ciemnego pola (obserwacje metodą suchą i olejku immersyjnego), urządzenia do polaryzacji (polaryzator i analizator), suwak ciemnego pola |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Moduł fluorescencyjny | filtry: ultrafioletowy (UV), fioletowy (V), niebieski (B), zielony (G) |
Filtr fluorescencyjny: typ filtra, długość fali wzbudzenia/zwierciadło dichroiczne/długość fali emisji | ultrafioletowy (UV), 320–380 nm/420 nm/435 nm; fioletowy (V), 380–415 nm/460 nm/475 nm; niebieski (B), 410–490 nm/505 nm/515 nm; zielony (G), 475–550 nm/580 nm/595 nm |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | podwójne |
Metoda badania | jasnego pola, fluorescencja |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | SONY Exmor CMOS |
Kolorowa/monochromatyczna | monochromatyczna |
Megapiksele | 2.3 |
Maksymalna rozdzielczość, piksele | 1920х1200 |
Rozmiar matrycy | 1/1,2" (11,25x7,03 mm) |
Rozmiar piksela, µm | 5.86x5.86 |
Światłoczułość | 1016 mV przy 1/30 s |
Współczynnik sygnału/szumu | 0,15 mV przy 1/30 s |
Czas naświetlania | 0,244 ms – 2 s |
Nagrywanie filmów | ✓ |
Nagrywanie wideo | tak |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 120 przy 1920x1200 |
Przetwornik analogowo-cyfrowego (bitowy) | 8/12 (z możliwością wyboru) |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.bmp, *.png, *.tif |
Format plików wideo | format wyjściowy:*.wmv, *.avi, *.h264 (Windows 8 i późniejsze wersje),* h265 (Windows 10 i późniejsze wersje) |
Zakres widmowy, nm | 380–650 (z filtrem podczerwieni i filtrem przeciwodblaskowym) |
Typ migawki | migawka globalna |
Balans bieli | ręczna, automatyczne |
Czas ekspozycji | ręczna, automatyczne |
Opcje programowalne | rozmiar obrazu, jasność, czas ekspozycji |
Oprogramowanie | MAGUS View |
Wyjście | USB 3.0, 5 Gb/s |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 2 GB RAM, gniazdo USB 3.0, napęd CD-ROM, monitor 17-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | stop aluminium CNC |
Zasilanie kamery | DC, 5 V, z gniazda USB komputera; adapter 12 V, 3 A dla modułu Peltiera |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
