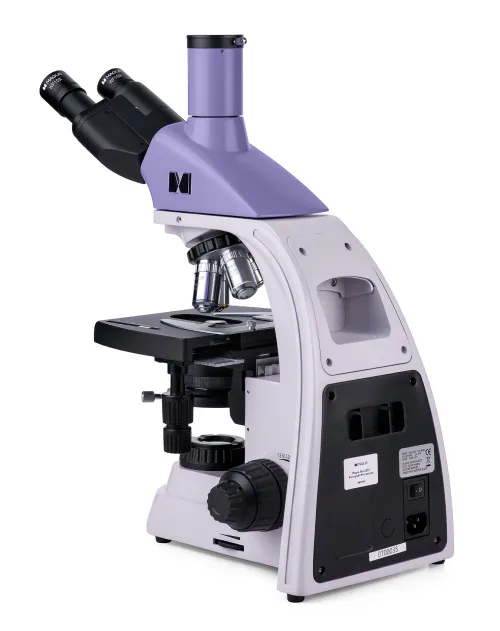

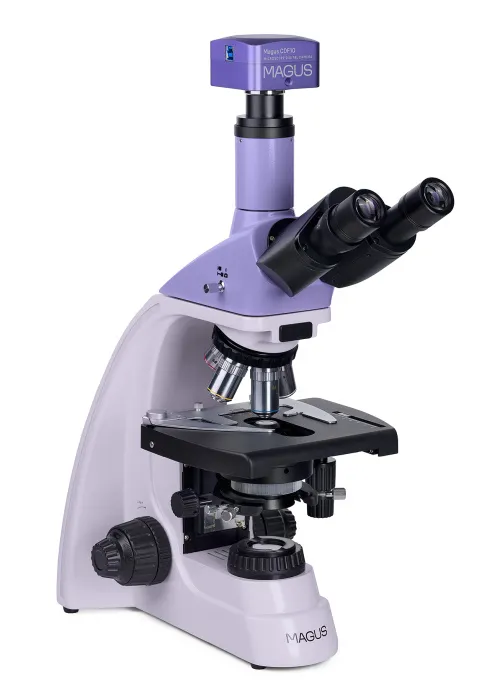

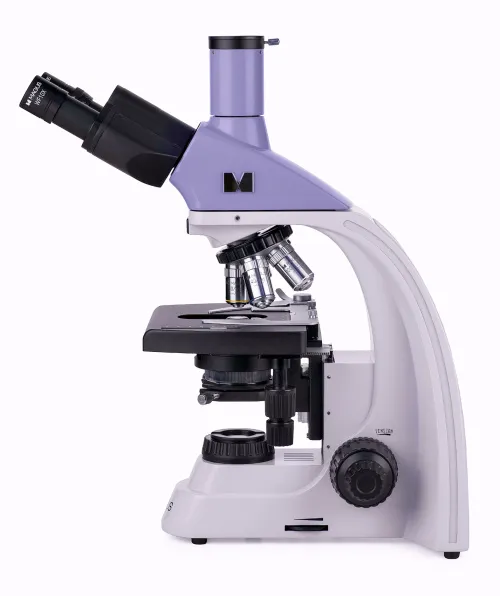

Mikroskop biologiczny сyfrowy MAGUS Bio D230T
Z kamerą. Powiększenie: 40–1000 razy. Głowica trójokularowa, obiektywy achromatyczne, żarówka halogenowa 30 W
ID produktu | 83004 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555017945 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 11.1 kg |

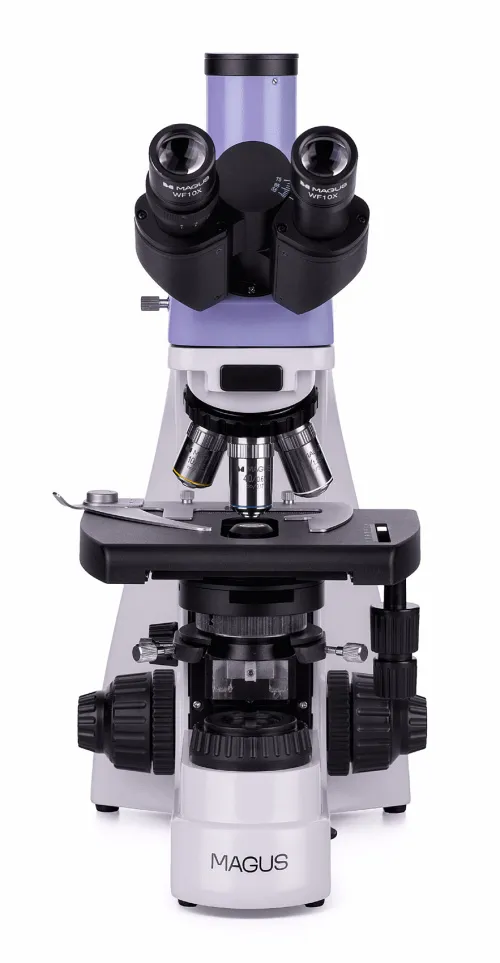

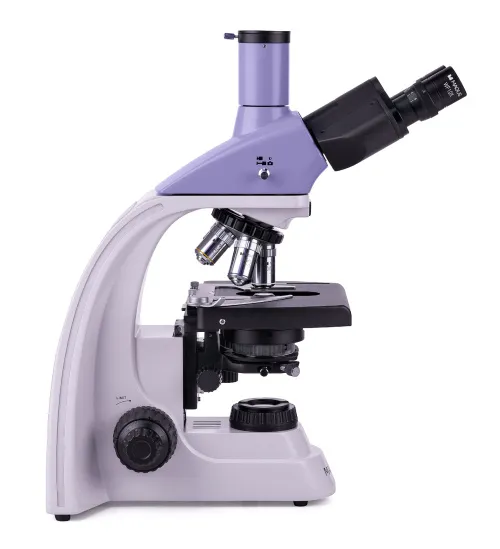

MAGUS Bio 230T to mikroskop biologiczny z głowicą trójokularową do badań laboratoryjnych i naukowych w dziedzinach medycyny, farmaceutyki, kryminalistyki, biotechnologii itp. Jest przeznaczony do obserwowania płaskich półprzezroczystych i przezroczystych preparatów biologicznych: cienkich przekrojów poprzecznych i wymazów. Wyposażono go w obiektywy achromatyczne oraz żarówkę halogenową. Do badania preparatów wykorzystuje on technikę obserwacji mikroskopowych w świetle przechodzącym (metoda jasnego pola). Konstrukcja mikroskopu pozwala na zamontowanie dodatkowych akcesoriów umożliwiających stosowanie innych technik mikroskopii: ciemnego pola, kontrastu fazowego, światła polaryzowanego.

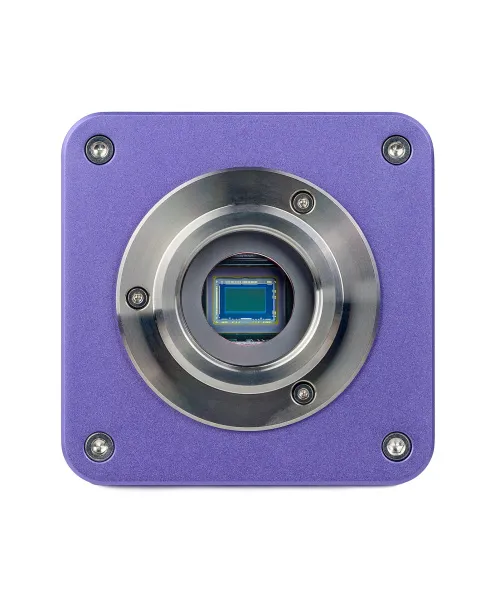

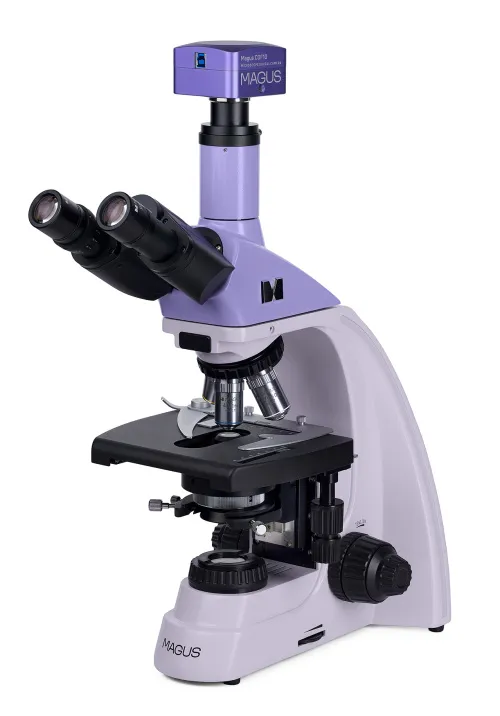

Kamera cyfrowa
Kamera cyfrowa z matrycą 2 Mpix do badania obiektów metodą mikroskopii ciemnego lub jasnego pola. Kamera jest wyposażona w kolorową podświetlaną matrycę CMOS Sony Exmor. Wyróżnia się ona wysoką światłoczułością (2350 mV przy 1/30 s) i jakością obrazu przy słabym oświetleniu. Optymalną wydajność uzyskuje się podczas pracy z obiektywami o powiększeniu 40, 60 i 100 razy.

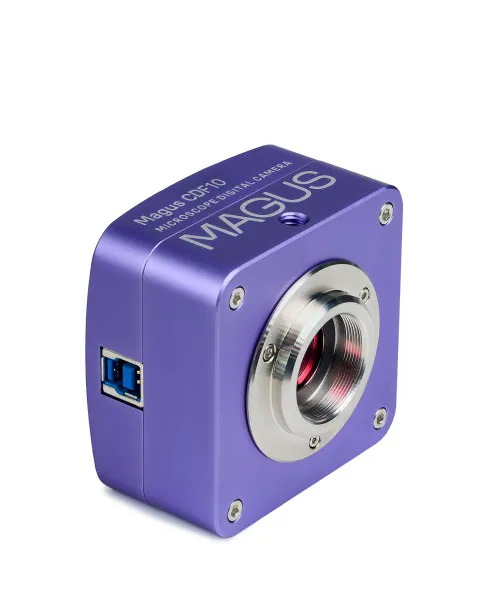

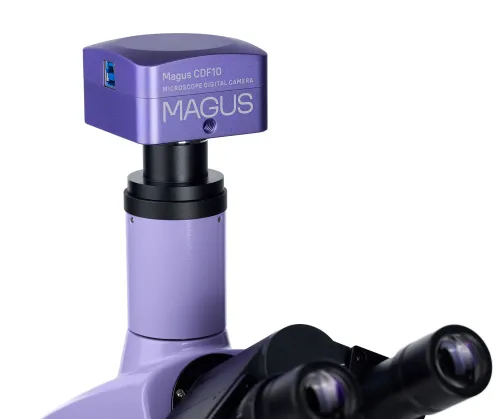

Kamera MAGUS CDF10 pozwala wyświetlać obraz obiektu na monitorze komputera w rozdzielczości Full HD 1920x1080 pikseli, robić zdjęcia oraz nagrywać filmy w różnych formatach. Transfer danych między kamerą a komputerem odbywa się za pośrednictwem interfejsu USB 3.0 o szybkości 5 Gb/s. Przy maksymalnej rozdzielczości obraz jest wyświetlany z prędkością 125 kl./s, przez co jest niezwykle płynny. Kamera jest idealna do badania poruszających się obiektów i można jej używać do prowadzenia wykładów lub prezentacji.
Układ optyczny

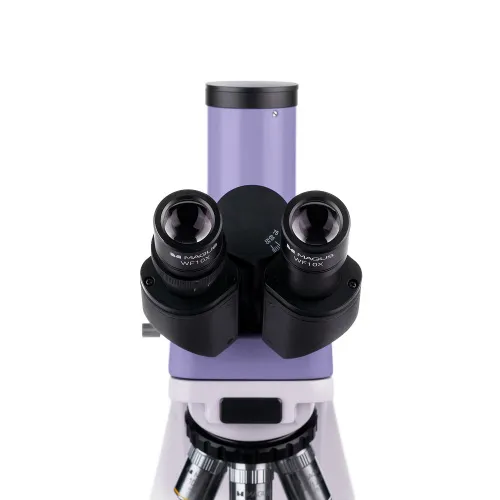

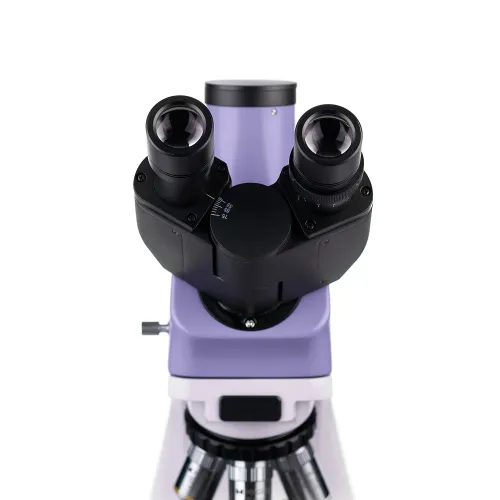

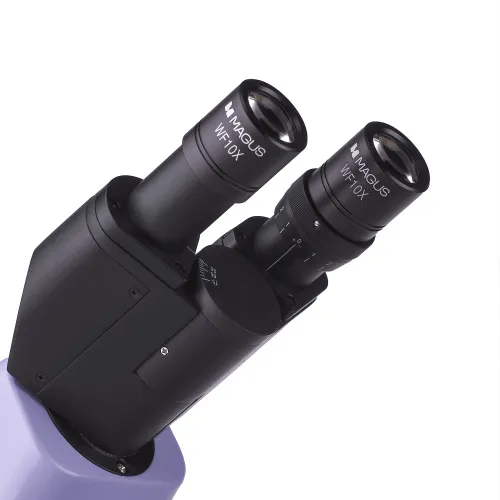

Głowica trójokularowa ma pionową tubę do zamontowania kamery cyfrowej. Kamera (sprzedawana osobno) to doskonałe rozwiązanie do tworzenia cyfrowych archiwów badań oraz przesyłania obrazów do zewnętrznego wyświetlacza. Możliwość obrócenia głowicy w zakresie 360° pozwala dostosować tuby mikroskopu do wzrostu użytkownika. Lewa tuba jest wyposażona w pierścień regulacji dioptrii.

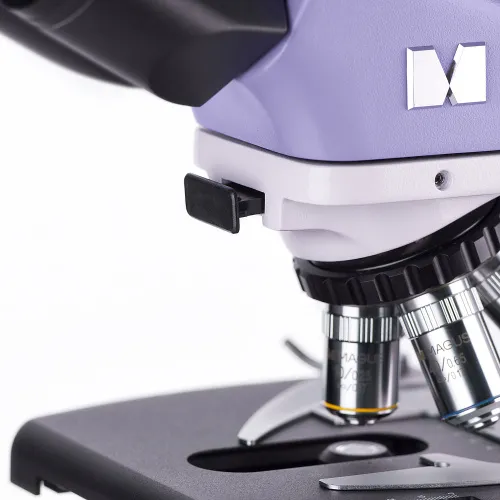

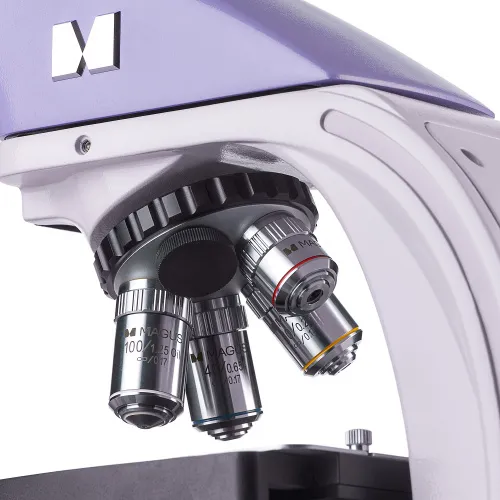

Miska rewolwerowa jest zwrócona do wewnątrz, co zapewnia wolną przestrzeń nad stolikiem. W misce można jednocześnie zamontować pięć obiektywów (4 obiektywy są dołączone do zestawu, natomiast 5. gniazdo jest puste i umożliwia montaż dodatkowego obiektywu). W podstawowej konfiguracji obiektywy z korekcją do nieskończoności pozwalają uzyskać powiększenie od 40 do 1000 razy. Z dodatkowymi okularami górny limit powiększenia można rozszerzyć do 1500, 1600 lub 2000 razy.
Oświetlenie

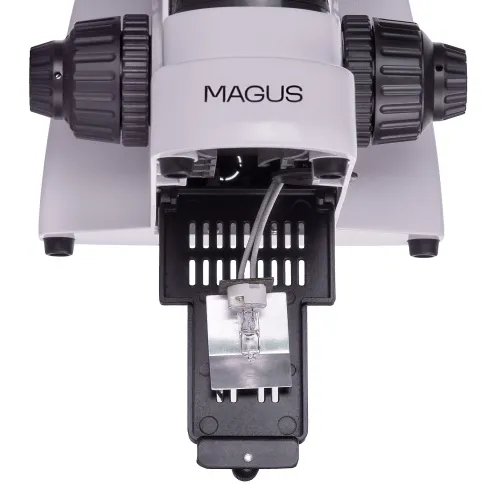

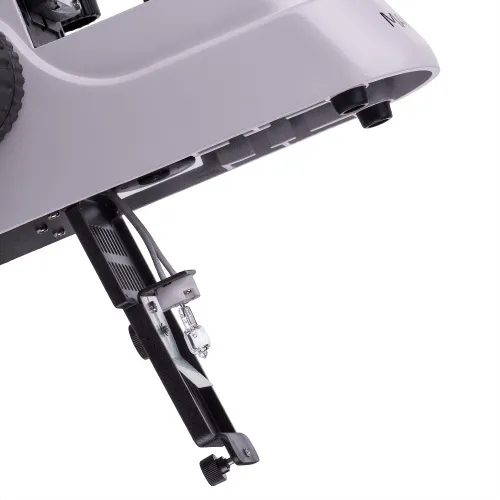

Żarówka halogenowa wytwarza światło o ciepłej barwie, które ogranicza zmęczenie oczu i jest idealne do wielogodzinnej pracy z mikroskopem. Żarówka ma moc 30 W, co zapewnia dużą jasność i wysoki kontrast przekazywanego obrazu niezależnie od typu obiektywu lub zastosowanej techniki obserwacji.

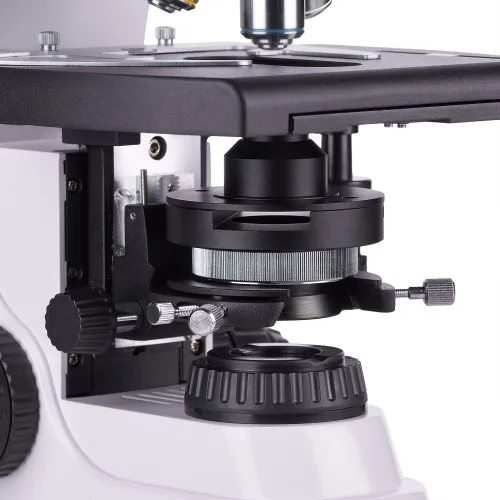

Kondensor Abbego ma regulację wysokości i można go wycentrować. Poziom natężenia oświetlenia kontroluje się poprzez regulację przysłony irysowej i pola. Istnieje również opcja ustawienia oświetlenia Köhlera w celu uzyskania bardziej wyrazistego obrazu. Kondensor ma gniazdo do zamontowania suwaka kontrastu fazowego lub ciemnego pola, co przyspiesza i ułatwia zmianę różnych technik obserwacji mikroskopowych.

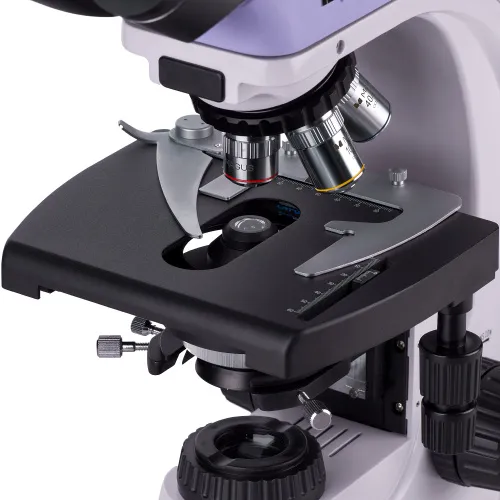

Stolik i mechanizm regulacji ostrości
Stolik nie ma mechanizmu zapadkowego pozycjonowania osi. Jest to zaleta konstrukcji stolika mechanicznego, ponieważ ułatwia obsługę mikroskopu. Preparat można przesuwać płynnie po całym stoliku. Mocowanie mechaniczne można zdemontować (można je zdjąć, np. w celu ręcznego skanowania preparatu).

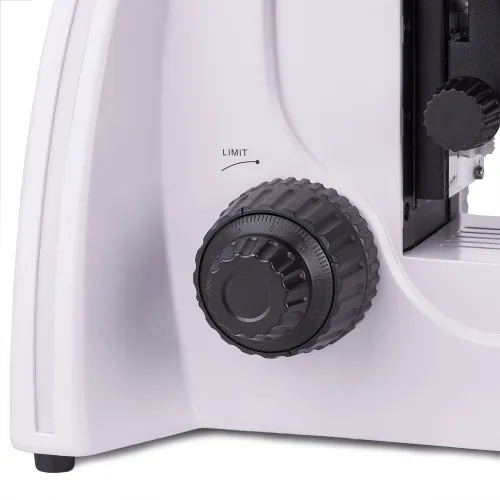

Mikroskop jest wyposażony w zgrubną i precyzyjną regulację ostrości. Ruch pokrętła ostrości jest płynny i łatwy oraz nie wymaga dodatkowego wysiłku. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Pokrętła regulacji ostrości są współosiowe i rozmieszczono je z myślą o komforcie podczas wielogodzinnych obserwacji. Znajdują się u podstawy mikroskopu, aby umożliwić wygodne ułożenie rąk na blacie stołu.
Akcesoria
Aby wykorzystać pełny potencjał mikroskopu MAGUS Bio 230T, można wyposażyć go w dodatkowe akcesoria. Obejmują one okulary i obiektywy, kamery cyfrowe i preparaty kalibracyjne, kondensory ciemnego pola, oświetlenie polaryzowane oraz urządzenia do kontrastu fazowego.
Najważniejsze właściwości mikroskopu:
- Głowica trójokularowa ma pionową tubę do zamontowania kamery cyfrowej
- Obracanie w zakresie 360° umożliwiające dostosowanie do wzrostu użytkownika
- Obiektywy achromatyczne z korekcją do nieskończoności, miska rewolwerowa na 5 obiektywów
- Pierścień regulacji dioptrii na lewej tubie
- Żarówka halogenowa o mocy 30 W zasilana przez zasilacz sieciowy, kondensor Abbego z gniazdem na suwaki ciemnego pola i kontrastu fazowego, przysłona pola
- Współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości, pokrętło blokady oraz pokrętło regulacji napięcia regulacji zgrubnej
- Opcjonalne akcesoria poszerzające możliwości mikroskopu
Najważniejsze właściwości kamery:
- Podświetlana matryca CMOS SONY Exmor zapewniająca wyraźny obraz nawet przy słabym oświetleniu
- Montaż w trzecim tubusie lub tubusie okularu
- Obserwacje metodą ciemnego lub jasnego pola w obiektywach o dużym powiększeniu: 40, 60 i 100 razy
- Wyświetlanie obrazów na ekranie komputera; przeglądanie, robienie zdjęć i nagrywanie filmów w rozdzielczości 1920x1080 pikseli
- Szybkość wyświetlania wideo – 125 kl./s, odpowiednia do badania i prezentowania poruszających się obiektów w czasie rzeczywistym bez opóźnień
- Niezbędne sterowniki i oprogramowanie w zestawie

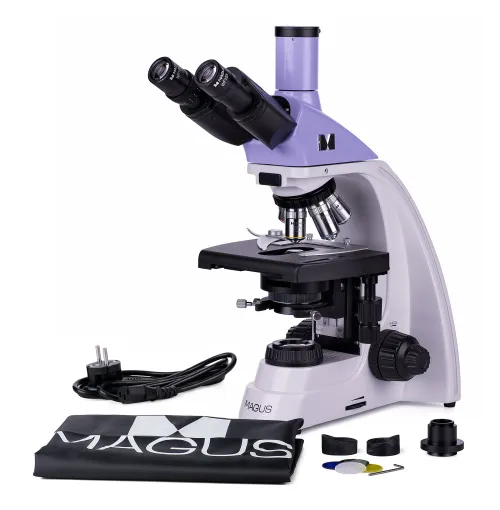

Zawartość zestawu:
- Kamera cyfrowa MAGUS CDF10 (kamera cyfrowa, przewód USB, instalacyjna płyta CD ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Podstawa z gniazdem zasilania, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora oraz miska rewolwerowa
- Kondensor Abbego
- Głowica trójokularowa
- Obiektyw achromatyczny z korekcją do nieskończoności: 4x/0,10
- Obiektyw achromatyczny z korekcją do nieskończoności: 10x/0,25
- Obiektyw achromatyczny z korekcją do nieskończoności: 40x/0,65 (z mechanizmem sprężynowym)
- Obiektyw achromatyczny z korekcją do nieskończoności: 100x/1,25 olejowy (z mechanizmem sprężynowym)
- Okular 10x/18 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna (2 szt.)
- Filtr (4 szt.)
- Przystawka do smartfonu z montażem typu C
- Pojemnik z olejkiem immersyjnym
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/20 mm ze skalą
- Okular 15x/11 mm (2 szt.)
- Okular 16x/11 mm (2 szt.)
- Okular 20x/11 mm (2 szt.)
- Obiektyw achromatyczny z korekcją do nieskończoności: 20x/0,40
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 20х/0,40
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 60x/0,80 (z mechanizmem sprężynowym)
- Urządzenie kontrastowo-fazowe
- Suwak kontrastu fazowego
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Preparat kalibracyjny
- Ekran LCD
ID produktu | 83004 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555017945 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 11.1 kg |
Specyfikacja mikroskopu | |
Typ | biologiczny, lekki/optyczny, cyfrowy |
Głowica | trójokularowa |
Głowica | głowica typu gemel (Siedentopf, obracana w zakresie 360°) |
Kąt nachylenia głowicy | 30 ° |
Powiększenie, x | 40–1000 w konfiguracji podstawowej (*opcjonalnie: 40–1500/1600/2000) |
Średnica tubusu okularu, mm | 23.2 |
Okulary | 10х/18 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/20 mm ze skalą, 15x/11 mm, 16x/11 mm; 20x/11 mm) |
Soczewki obiektywowe | achromatyczne z korekcją do nieskończoności: 4x/0,10; 10x/0,25; 40x/0,65; 100x/1,25 (olejek immersyjny); odległość parafokalna: 45 mm (*opcjonalnie: 20x/0,40; 60x/0,80) |
Rewolwer | 5 obiektywów |
Odległość robocza, mm | 18,89 (4x); 5,95 (10x); 0,775 (40xs); 0,36 (100xs); 2,61/8,80 (20x); 0,46 (60хs) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 180x150 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 75/50 |
Stolik, mm | dwuosiowy stolik mechaniczny, bez mechanizmu zapadkowego pozycjonowania osi |
Regulacja dioptrii okularu, dioptrii | ±5 (w lewej tubie) |
Kondensor | kondensor Abbego, N.A. 1,25, regulacja centralna, regulacja wysokości, regulowana przysłona aperturowa, gniazdo suwaka ciemnego pola i suwaka kontrastu fazowego, mocowanie płetwowe |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | 220±22 V, 50 Hz, zasilanie sieciowe AC |
Typ źródła oświetlenia | żarówka halogenowa 12 V/30 W, G4 |
Filtry | tak |
Zakres temperatur, °C | 5...+35 |
Możliwość podłączenia dodatkowych urządzeń | urządzenie do kontrastu fazowego (kondensor i obiektywy), kondensor ciemnego pola (obserwacje metodą suchą i olejku immersyjnego), urządzenia do polaryzacji (polaryzator i analizator) |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | dolne |
Metoda badania | jasnego pola |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Masa, kg | 8 |
Wymiary, mm | 200x436x400 |
Kamera cyfrowa | |
Czujnik | SONY Exmor CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 2 |
Maksymalna rozdzielczość, piksele | 1920x1080 |
Rozmiar matrycy | 1/2" (7,2x4,05 mm) |
Rozmiar piksela, µm | 3.75x3.75 |
Światłoczułość | 2350 mV przy 1/30 s |
Współczynnik sygnału/szumu | 0,15 mV przy 1/30 s |
Czas naświetlania | 0,1 ms – 15 s |
Nagrywanie filmów | ✓ |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 125 przy 1920x1080 |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.bmp, *.png, *.tif |
Format plików wideo | format wyjściowy:*.wmv, *.avi, *.h264 (Windows 8 i późniejsze wersje),* h265 (Windows 10 i późniejsze wersje) |
Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Balans bieli | ręczna, automatyczne |
Czas ekspozycji | ręczna, automatyczne |
Opcje programowalne | rozmiar obrazu, jasność, czas ekspozycji |
Oprogramowanie | MAGUS View |
Wyjście | USB 3.0, 5 Gb/s |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 2 GB RAM, gniazdo USB 3.0, napęd CD-ROM, monitor 17-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | trwałe aluminium |
Zasilanie kamery | DC, 5 V, z gniazda USB komputera; adapter 12 V, 3 A dla modułu Peltiera |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
