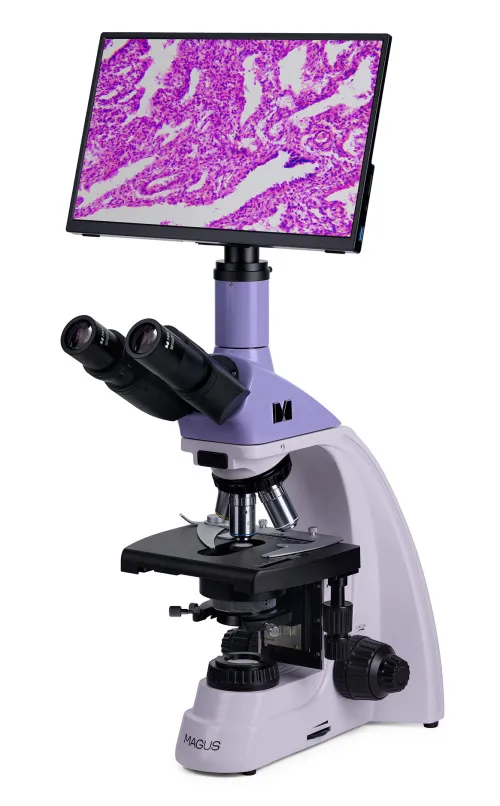

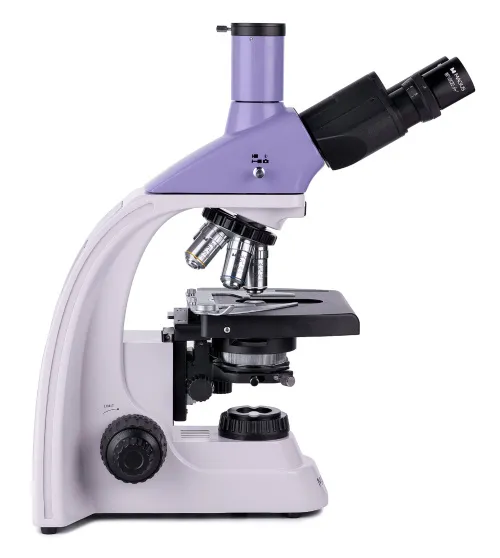

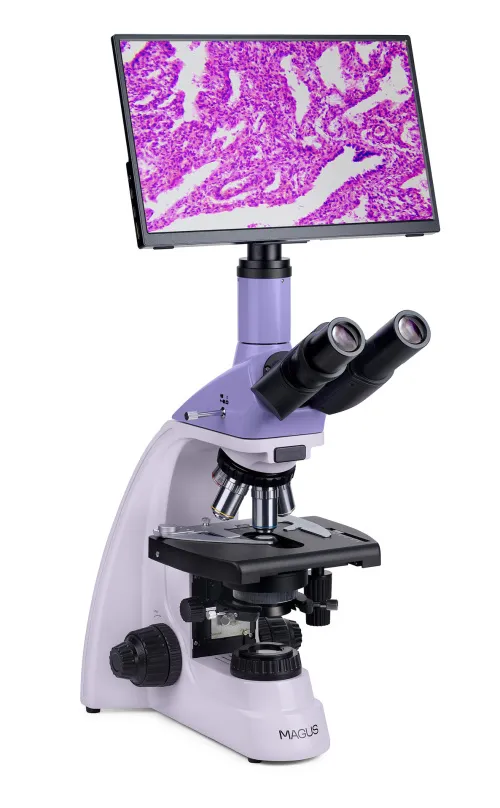

Mikroskop biologiczny cyfrowy MAGUS Bio D250T LCD
Z kamerą i monitorem. Powiększenie: 40–1000 razy. Głowica trójokularowa, obiektywy planarno-achromatyczne z korekcją do nieskończoności, żarówka halogenowa 30 W
ID produktu | 83009 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018034 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 12.65 kg |
Mikroskop biologiczny MAGUS Bio D250T LCD to profesjonalny przyrząd do obserwacji preparatów biologicznych w świetle przechodzącym. Podstawową techniką obserwacji jest technika jasnego pola (gotowa do użycia). Dostępne są również techniki ciemnego pola, polaryzacji i kontrastu fazowego, ale wymagają użycia dodatkowych akcesoriów mikroskopowych. Mikroskop doskonale sprawdza się w obserwacjach laboratoryjnych i badawczych w medycynie, farmacji, kryminalistyce, rolnictwie i w wielu innych obszarach.

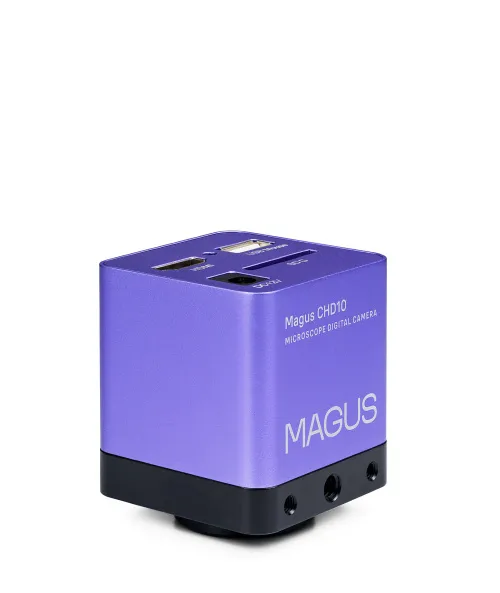

Kamera cyfrowa

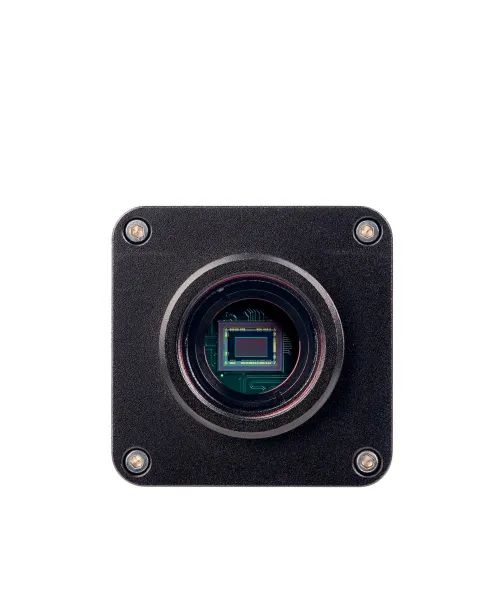

Kamera MAGUS CHD10 ma matrycę 2 MP i zapewnia realistyczne obrazy w jakości Full HD w rozdzielczości 1920x1080 pikseli. Jest to autonomiczna kamera, która nie wymaga podłączenia do komputera ani instalacji dodatkowego oprogramowania. Kamerę można podłączyć bezpośrednio do telewizora, monitora lub projektora w celu wyświetlenia obrazu. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Wideo jest nagrywane z prędkością 60 kl./s. Kamera łączy dużą liczbę klatek na sekundę z wysoką przepustowością HDMI. Dzięki temu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

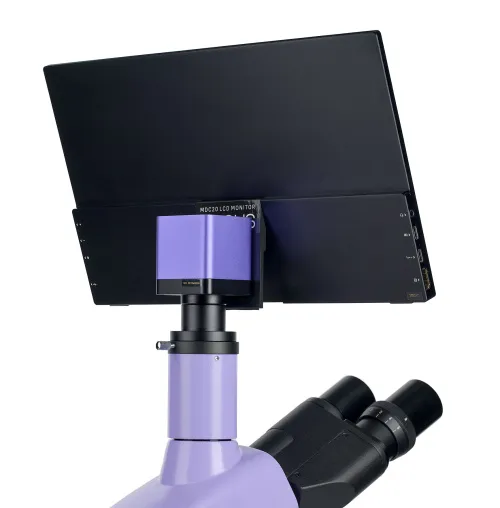

Monitor

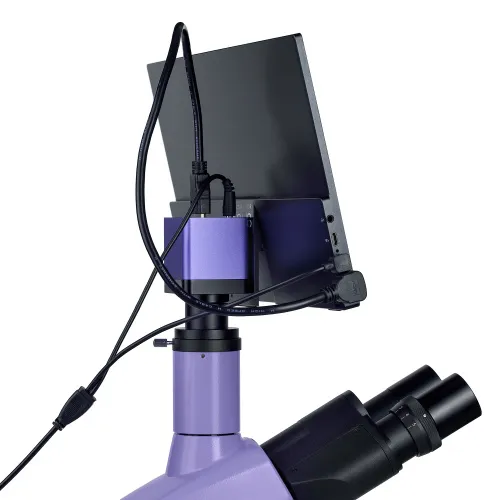

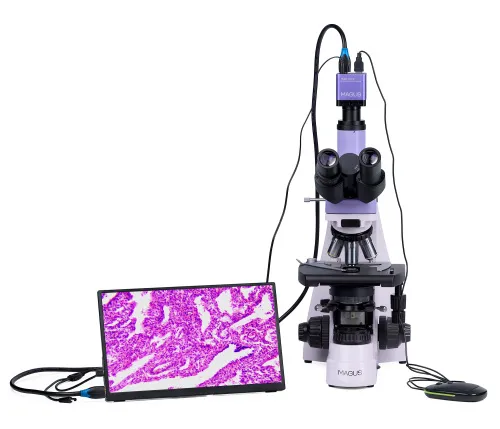

Monitory MAGUS MCD współpracują z kamerami MAGUS CHD, tworząc kompletny system obrazowania przeznaczony do mikroskopów MAGUS.
Połączenie z kamerą odbywa za pośrednictwem interfejsu HDMI. Monitor wyświetla obrazy w czasie rzeczywistym. Jego ekran LCD z matrycą IPS wyróżnia się szerokim kątem wyświetlania, wysoką jasnością i dobrym kontrastem. Obraz nie ulega zniekształceniu nawet wtedy, gdy ogląda się go pod dużym kątem. Rozmiar ekranu to 13,3”.

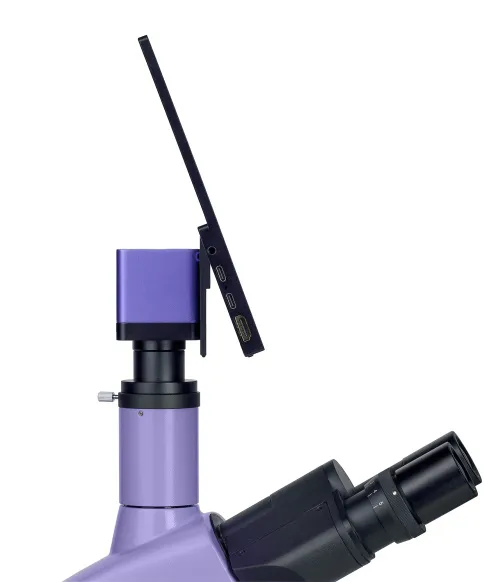

Monitor można ustawić na płaskiej powierzchni, używając składanej podstawki, lub zamocować bezpośrednio do kamery lub na statywie.
Układ optyczny
Obiektywy planarno-achromatyczne zapewniają wyraźny, kontrastowy i bardzo szczegółowy obraz z minimalnymi zniekształceniami. Zakres powiększenia z obiektywami i okularami dołączonymi do zestawu wynosi od 40 do 1000 razy, a górną granicę można zwiększać za pomocą dodatkowych okularów. Układ optyczny ma korekcję do nieskończoności, co oznacza, że dodatkowe akcesoria mogą być umieszczone na ścieżce optycznej.

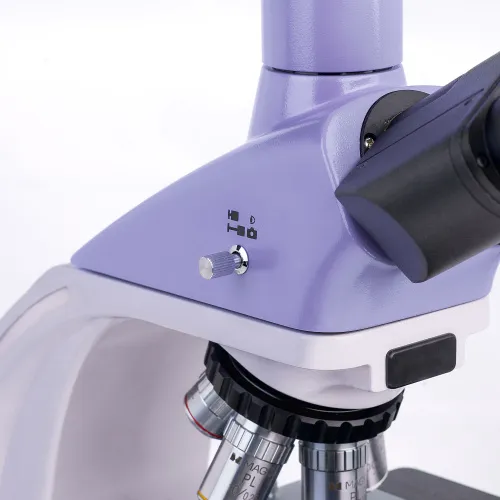

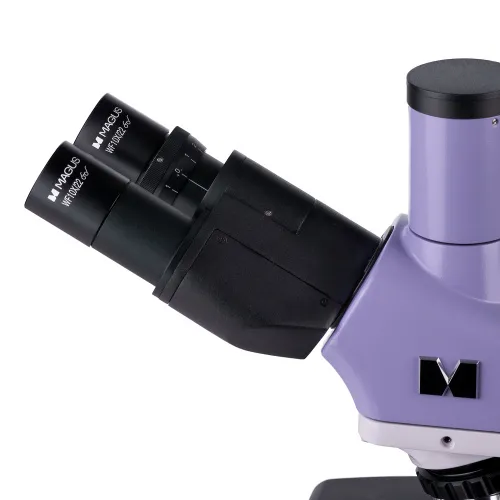

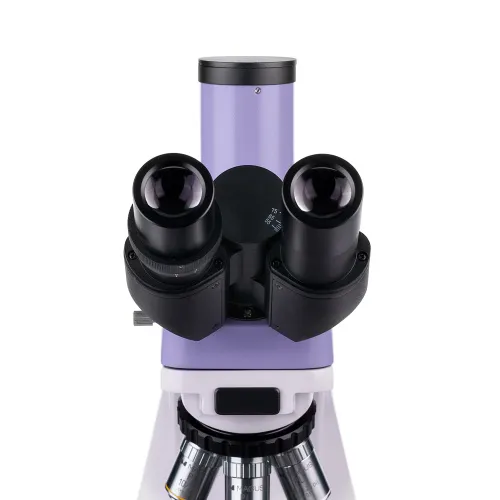

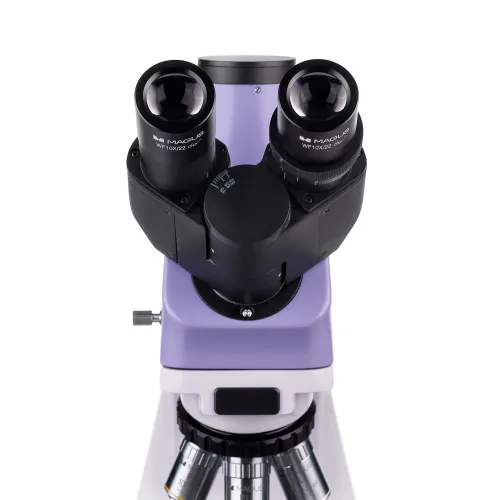

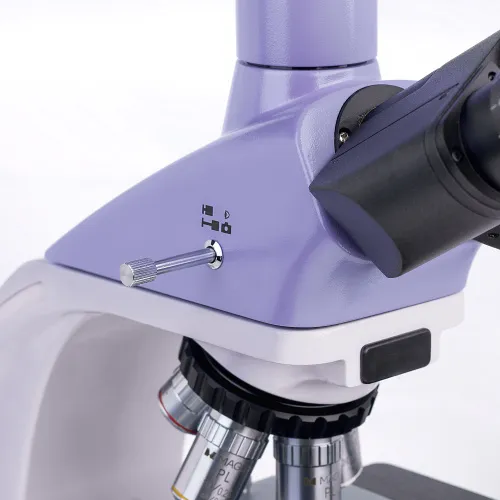

Głowica trójokularowa ma oddzielną pionową tubę do zamontowania kamery cyfrowej (sprzedawanej osobno). Jest ona ustawiona pionowo. Głowica trójokularowa jest wyposażona w tuby obrotowe 360°, a na lewej tubie dostępna jest regulacja dioptrii. Konstrukcja głowicy trójokularowej umożliwia dostosowanie odstępu źrenicy wyjściowej do wzrostu użytkownika.

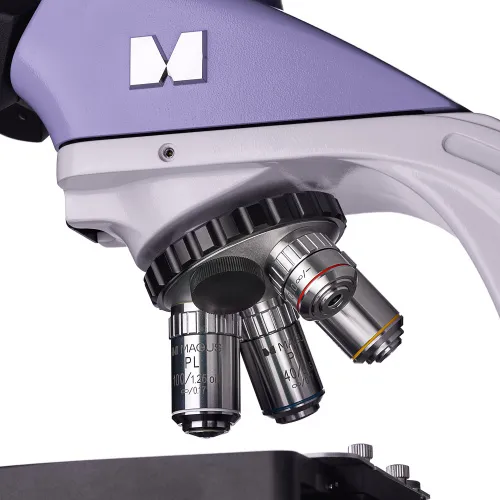

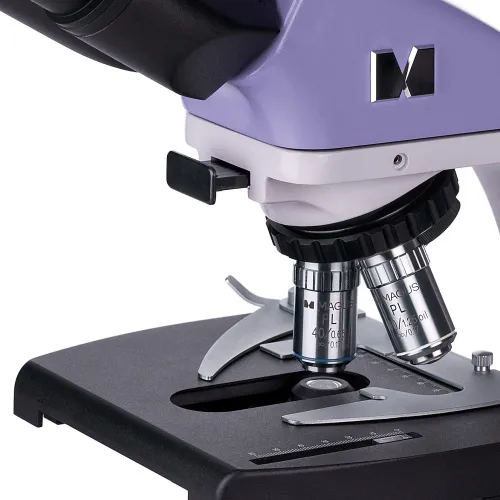

Miska rewolwerowa z obiektywami jest skierowana do wewnątrz i można w niej umieścić 5 obiektywów jednocześnie – 4 obiektywy są dostępne w zestawie, a jedno gniazdo jest wolne. Dodatkowy obiektyw zwiększy zakres powiększenia.
Oświetlenie

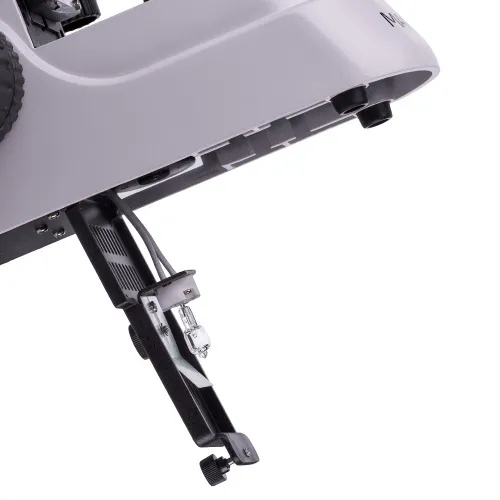

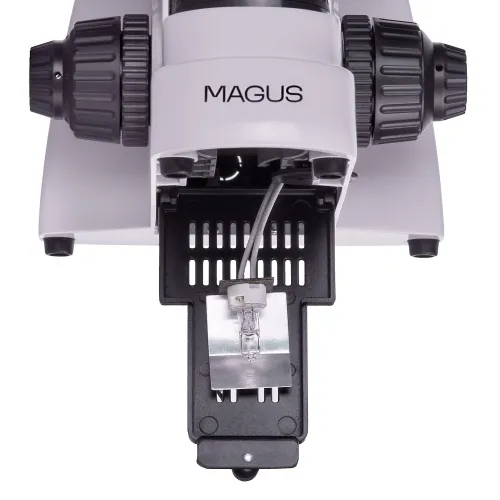

Żarówka halogenowa 30 W zapewnia jasne oświetlenie umożliwiające dobrą widoczność struktury preparatu w dowolnej technice obserwacyjnej i bez względu na obserwowany obiekt. Oświetlenie ma ciepłą barwę, która jest bardziej komfortowa dla oczu podczas długotrwałej pracy. Dostępna jest opcja regulacji jasności. Oświetlenie ma zasilanie sieciowe.

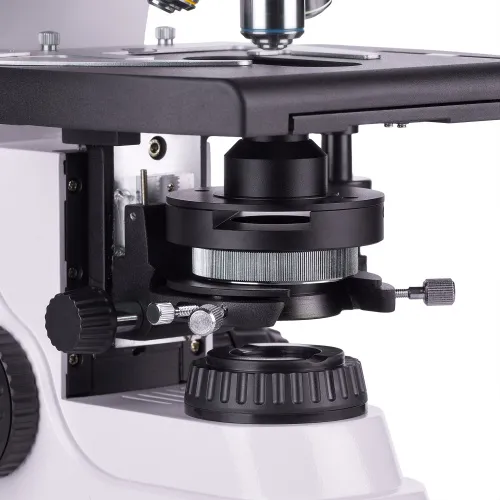

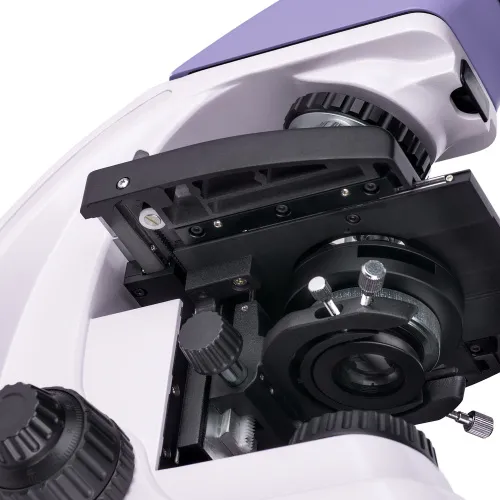

Istnieje możliwość ustawienia oświetlenia Köhlera za pomocą centralnego kondensora Abbego z regulacją wysokości, przysłony aperturowej i przysłony polowej. W kondensorze jest gniazdo na suwak ciemnego pola lub kontrastu fazowego. Suwak umożliwia szybką zmianę techniki badania, co zwiększa wydajność mikroskopu.
Stolik i mechanizm regulacji ostrości

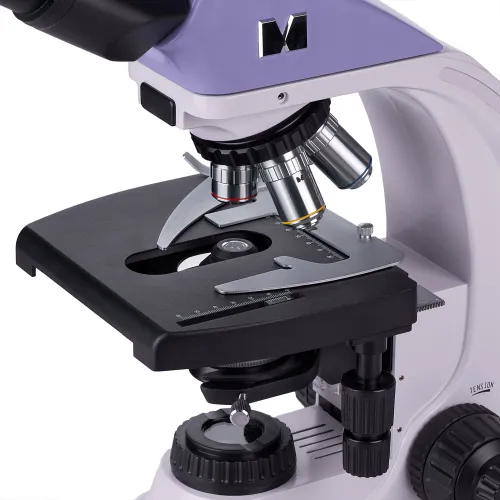

Stolik nie ma mechanizmu zapadkowego pozycjonowania osi, co poprawia ergonomię. Mocowanie mechaniczne płynnie przesuwa obiekt i można ją zdjąć w celu ręcznego skanowania preparatu.

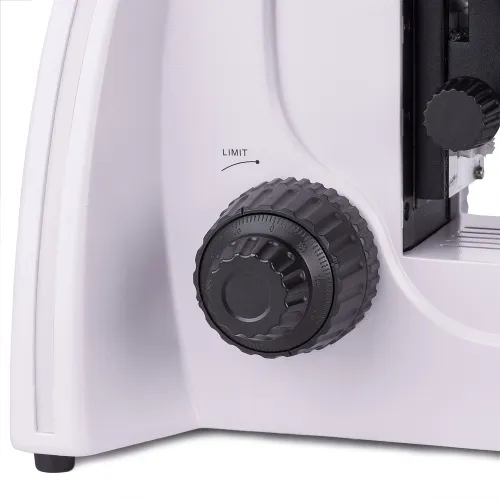

Pokrętła ostrości są umieszczone po obu stronach korpusu mikroskopu i bliżej jego podstawy, co pozwala oprzeć dłonie na stole i nie wymaga unoszenia ich do góry podczas długotrwałej pracy. Pokrętła są współosiowe, co oznacza, że są umieszczone na jednej osi. Mechanizm zgrubnej regulacji ostrości ma pokrętło blokady i regulację napięcia. Mechanizm regulacji ostrości jest płynny i nie wymaga wysiłku podczas obsługi pokręteł.
Akcesoria
Asortyment akcesoriów dodatkowych obejmuje okulary, obiektywy, urządzenia do polaryzacji, kondensory ciemnego pola, urządzenia kontrastowo-fazowe, preparaty kalibracyjne i kamery cyfrowe. Urządzenia te są zaprojektowane z myślą o mikroskopie MAGUS Bio 250T i optymalnie zwiększają jego możliwości.
Najważniejsze właściwości mikroskopu:
- Głowica trójokularowa ma pionową tubę do zamontowania kamery cyfrowej
- Tuby okularów z możliwość obrotu o 360° pozwalają na dostosowanie do wzrostu użytkownika
- Regulacja dioptrii na lewej tubie, zgrubna regulacja ostrości ze śrubą blokującą oraz pokrętło regulacji napięcia zgrubnej regulacji ostrości, precyzyjna regulacja ostrości
- Obserwacja w świetle przechodzącym, źródło oświetlenia: lampa halogenowa 30 W z regulacją jasności
- Kondensor Abbego z przysłoną aperturową oraz przysłoną polową umożliwiają ustawienie oświetlenia Köhlera
- Możliwość użycia suwaków ciemnego pola i kontrastu fazowego (mocowanie w specjalnym gnieździe w kondensorze)
- Szeroki asortyment dodatkowych akcesoriów
Najważniejsze właściwości kamery:
- Kamera działa autonomicznie, bez połączenia z komputerem i bez instalacji jakiegokolwiek oprogramowania

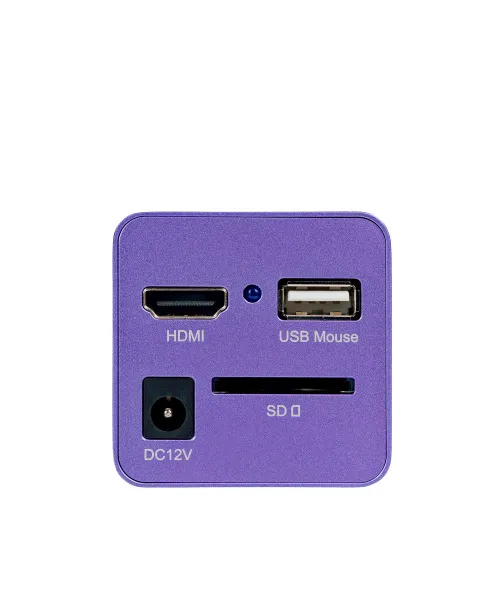

- Interfejs HDMI zapewniający wysoką i stabilną szybkość przesyłania danych
- Rozdzielczość kamery wynosi 1920x1080 pikseli – to idealny wybór do wyświetlania obrazów na monitorze Full HD
- 60 kl./s przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
- Podświetlana kolorowa matryca CMOS SONY Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
- Oprogramowanie do robienia zdjęć, nagrywania wideo, edycji, wyświetlania zewnętrznego, pomiarów liniowych i kątowych

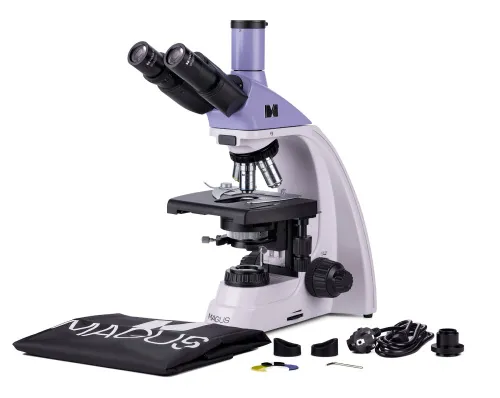

Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD10 (kamera cyfrowa, przewod HDMI (1,5 m), mysz USB, karta pamieci SD 32 GB, zasilacz sieciowy 12 V/1 A (Euro), instrukcja obslugi i karta gwarancyjna)
- Monitor LCD MAGUS MCD20
- Podstawa z gniazdem zasilania, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensoraoraz miska rewolwerowa
- Kondensor Abbego
- Głowica trójokularowa
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 4x/0,10
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 10x/0,25
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 40x/0,65 (z mechanizmem sprężynowym)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 100x/1,25 olejowy (z mechanizmem sprężynowym)
- Okular 10x/22 mm z dużym odstępem źrenicy wyjściowej (2 szt.)
- Muszla oczna (2 szt.)
- Filtr (4 szt.)
- Przystawka do smartfonu z montażem typu C
- Pojemnik z olejkiem immersyjnym
- Przewód zasilający
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 12,5x/14 mm (2 szt.)
- Okular 15x/15 mm (2 szt.)
- Okular 20x/12 mm (2 szt.)
- Okular 25x/9 mm (2 szt.)
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 20x/0,40
- Obiektyw planarno-achromatyczny z korekcją do nieskończoności: 60x/0,80 (z mechanizmem sprężynowym)
- Urządzenie kontrastowo-fazowe
- Suwak kontrastu fazowego
- Kondensor ciemnego pola NA 0,9
- Kondensor ciemnego pola NA 1,36–1,25 do obserwacji z olejkiem immersyjnym
- Suwak ciemnego pola
- Urządzenia do polaryzacji
- Preparat kalibracyjny
ID produktu | 83009 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555018034 |
Rozmiar opakowania (dł. x szer. x gł.) | 43x27x63 cm |
Masa przesyłki | 12.65 kg |
Specyfikacja mikroskopu | |
Typ | biologiczny, lekki/optyczny, cyfrowy |
Głowica | trójokularowa |
Głowica | głowica typu gemel (Siedentopf, obracana w zakresie 360°) |
Kąt nachylenia głowicy | 30 ° |
Powiększenie, x | 40–1000 w konfiguracji podstawowej (*opcjonalnie: 40–1200/1250/1500/1600/2000/2500) |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, odstęp źrenicy wyjściowej: 10 mm (*opcjonalnie: 10x/22 mm ze skalą, 12,5x/14; 15x/15; 20x/12; 25x/9) |
Soczewki obiektywowe | planarno-achromatyczne z korekcją do nieskończoności: 4x/0,10; 10x/0,25; 40x/0,65; 100x/1,25 (olejek immersyjny); odległość parafokalna: 45 mm (*opcjonalnie: 20x/0,40; 60хs/0,80) |
Rewolwer | 5 obiektywów |
Odległość robocza, mm | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20x); 0,465 (60xs) |
Rozstaw źrenic, mm | 48 — 75 |
Stolik, mm | 180x150 |
Zakres ruchu stolika, z użyciem mechanizmu ustawiania ostrości, mm | 75/50 |
Stolik, mm | dwuosiowy stolik mechaniczny, bez mechanizmu zapadkowego pozycjonowania osi |
Regulacja dioptrii okularu, dioptrii | ±5 (w lewej tubie) |
Kondensor | kondensor Abbego, N.A. 1,25, regulacja centralna, regulacja wysokości, regulowana przysłona aperturowa, gniazdo suwaka ciemnego pola i suwaka kontrastu fazowego, mocowanie płetwowe |
Diafragma | regulowana przysłona aperturowa, regulowana przysłona irysowa pola |
Regulacja ostrości | współosiowy, zgrubna regulacja ostrości (21 mm, 39,8 mm/obrót, z pokrętłem blokady i pokrętłem regulacji napięcia) i precyzyjna regulacja ostrości (0,002 mm) |
Oświetlenie | halogenowe |
Regulacja jasności | ✓ |
Zasilanie | 220±22 V, 50 Hz, zasilanie sieciowe AC |
Typ źródła oświetlenia | żarówka halogenowa 12 V/30 W, G4 |
Filtry | tak |
Zakres temperatur, °C | 5...+35 |
Możliwość podłączenia dodatkowych urządzeń | urządzenie do kontrastu fazowego (kondensor i obiektywy), kondensor ciemnego pola (obserwacje metodą suchą i olejku immersyjnego), urządzenia do polaryzacji (polaryzator i analizator) |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Zastosowanie | kliniczne/laboratoryjne |
Umiejscowienie źródła oświetlenia | dolne |
Metoda badania | jasnego pola |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Masa, kg | 8 |
Wymiary, mm | 200x436x400 |
Kamera cyfrowa | |
Czujnik | SONY Starvis CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 2 |
Maksymalna rozdzielczość, piksele | 1920x1080 |
Rozmiar matrycy | 1/2,8" (5,57x3,13mm) |
Rozmiar piksela, µm | 2.9x2.9 |
Złącza interfejsu | HDMI 1,4 |
Karta pamięci | SD do 32 GB |
Możliwość podłączenia dodatkowych urządzeń | mysz komputerowa (USB) |
Światłoczułość | 1300 mV przy 1/30 s |
Czas naświetlania | 0,04 ms – 1000 ms |
Nagrywanie filmów | ✓ |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 60 przy 1920x1080 (HDMI) |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg |
Format plików wideo | *h264, *.mp4 |
Zakres widmowy, nm | 380—650 (wbudowany filtr podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Oprogramowanie | HDMI: wbudowane |
Wymagania systemowe | nie wymaga połączenia z komputerem |
Typ montażu | montaż typu C |
Korpus | trwałe aluminium |
Zasilanie kamery | zasilacz sieciowy 12 V, 1 A |
Specyfikacja zasilacza sieciowego | wejście: napięcie AC 100–240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
Monitor | |
Typ matrycy | IPS |
Przekątna wyświetlacza, cale | 13.3 |
Rozdzielczość wyświetlacza, px | 1920x1080 (Full HD) |
Format obrazu | 16:9 |
Jasność, cd/m² | 400 |
Liczba wyświetlanych kolorów | 16,7 mln |
Kontrast | 1000:1 |
Poziomy/pionowy kąt widzenia, ° | 178/178 |
Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
Częstotliwość źródła optycznego, Hz | 60 |
Typ podświetlenia matrycy | dioda LED |
Żywotność podświetlenia LED, h | 50000 |
Interfejs | HDMI |
Zakres temperatur, °C | -15...+55 |
Zakres wilgotności pracy, % | 10 — 90 |
Zasilanie | AC 110–220 V, DC 5–12 V/1 A (Typ-C) |
Zużycie energii, W | 12 (maks.) |
