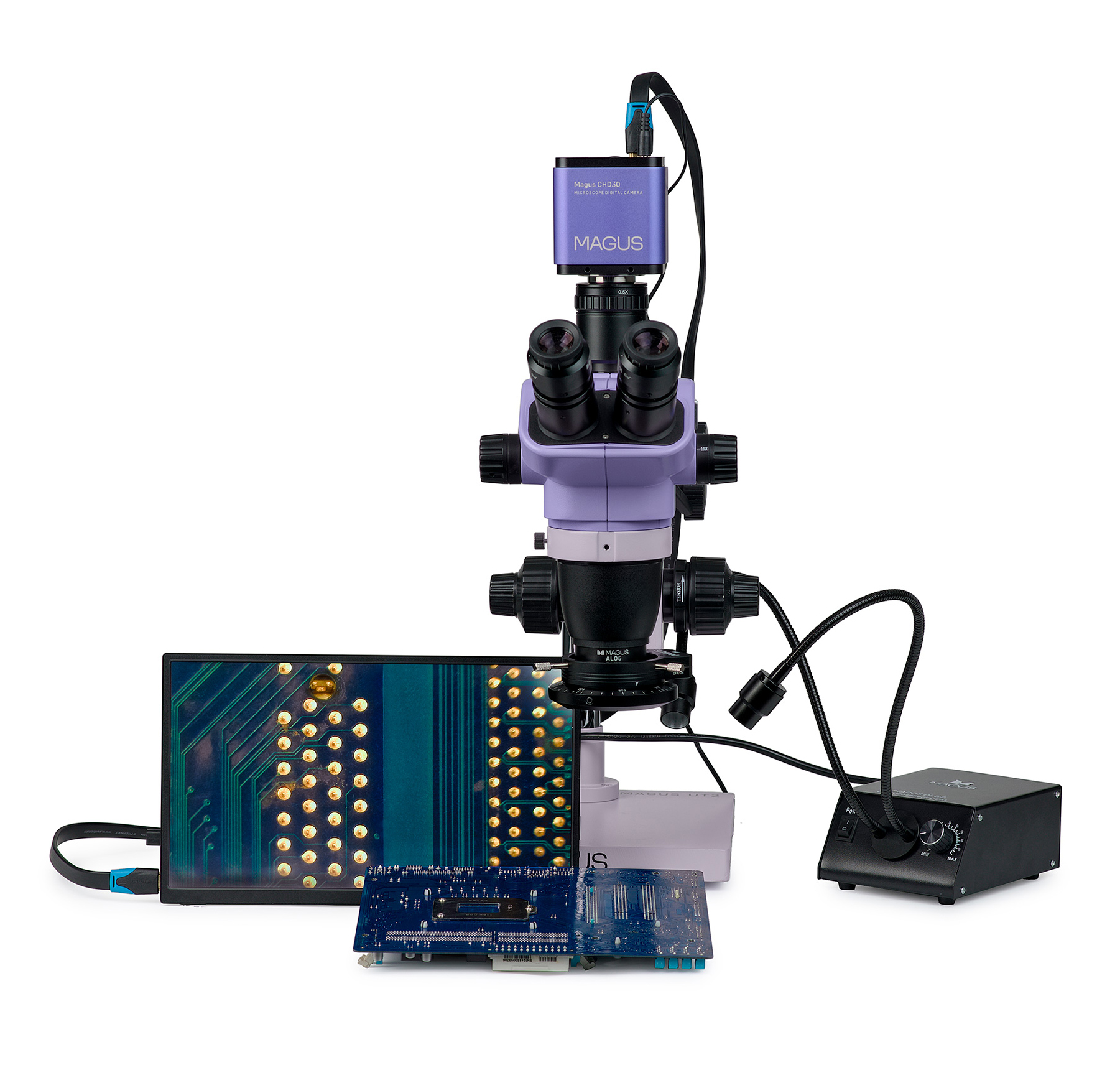

Cyfrowy mikroskop stereoskopowy MAGUS Stereo D8TR LCD do napraw urządzeń elektronicznych

Gotowe rozwiązanie do lutowania, napraw i kontroli jakości, które obejmuje głowicę mikroskopową MAGUS Stereo serii 8H i uniwersalny statyw mikroskopowy MAGUS UT2.
Kamera ma gniazdo HDMI, które służy do przesyłania obrazu bezpośrednio na ekran monitora bez konieczności podłączania do komputera.
Mikroskop stereoskopowy z budową optyczną Greenougha zapewnia dokładne szczegóły topografii powierzchni bez utraty orientacji przestrzennej, gwarantując tym samym dużą głębię ostrości. Mikroskop trójokularowy z monitorem pozwala na dwa sposoby obserwacji: przez okulary lub na ekranie monitora.
Mikroskop jest wyposażony w dwa oświetlacze światłem odbitym: oświetlacz pierścieniowy z filtrem polaryzacyjnym i lampę zginaną.
Mikroskop optymalizuje ergonomię miejsca pracy, zwiększając tym samym komfort i produktywność operatora.

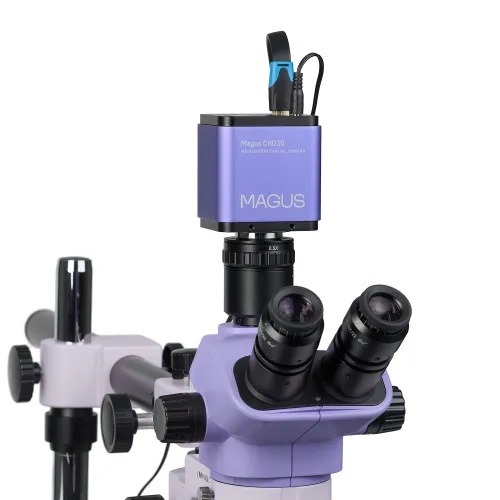

Kamera cyfrowa

Kamera cyfrowa jest wyposażona w matrycę o rozdzielczości 2 MP generującą realistyczny obraz w rozdzielczości Full HD (1920x1080 pikseli).
Obserwacja na ekranie nakłada wymagania na liczbę klatek na sekundę, ponieważ dłonie i przyrząd poruszają się pod mikroskopem. Kamera jest montowana w tubie głowicy trójokularowej przy użyciu adaptera z montażem typu C i podłączana do monitora przez wyjście HDMI. Tryb HDMI obsługuje 60 kl./s, co stanowi minimum umożliwiające płynne przesyłanie klatek na ekran bez opóźnień. Funkcja autofokusa daje pewność, że obraz pozostaje ostry po przesunięciu płytki drukowanej.
Interfejs Wi-Fi łączy kamerę z komputerem, umożliwiając rejestrację procesu obserwacji, a także jego wyników pośrednich i końcowych.

Ekran LCD

Monitor jest łączony z kamerą zamontowaną w mikroskopie, aby wyświetlać obraz w czasie rzeczywistym. Jest on zgodny z kamerami HDMI MAGUS pracującymi w rozdzielczości Full HD.Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia: patrzenie na monitor pod kątem nie powoduje zniekształcenia odwzorowania kolorów.Monitor jest umieszczany na stole lub mocowany do kamery.
Mikroskop trójokularowy z monitorem to odpowiedni wybór dla osób, które wolą patrzeć przed siebie niż w dół na płytkę drukowaną. Przyzwyczajenie się do takiej metody obserwacji zajmie trochę czasu, ale pozwala to uniknąć zmęczenia pleców i karku. Ten model jest również odpowiedni dla nauczycieli, którzy uczą studentów.
Przy minimalnym powiększeniu mikroskopu pole widzenia na ekranie wynosi 44,3 x 24,9 mm.

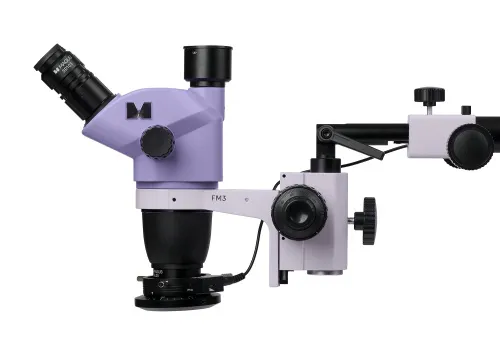

Głowica mikroskopu

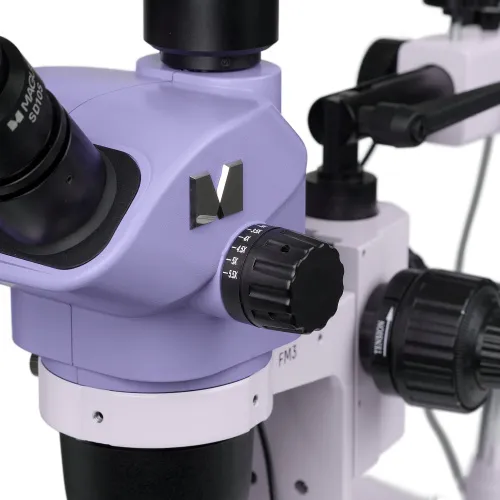

Obiektyw zmiennoogniskowy pozwala na płynną zmianę powiększenia do 8,4 raza przy bez utraty ostrości. Mikroskop generuje prosty (nieodwrócony) obraz trójwymiarowy. Soczewka dodatkowa o powiększeniu 0,5 raza zmienia zakres powiększenia, pole widzenia i odległość roboczą mikroskopu.

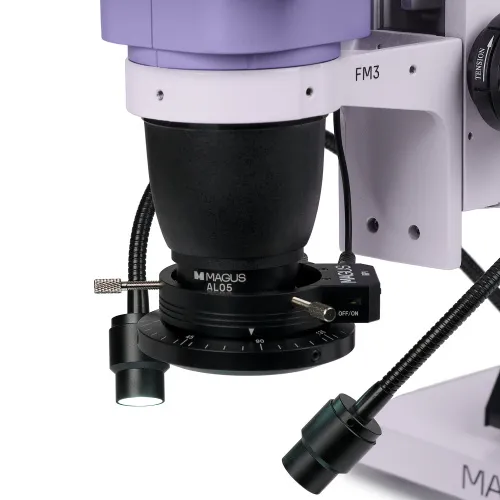

Poprzez zastosowanie soczewki dodatkowej o powiększeniu 0,5 raza można uzyskać powiększenie 3,25–27,5 raza i odległość roboczą 177 mm przydatną do lutowania.
Bez soczewki dodatkowej o powiększeniu 0,5 raza można uzyskać powiększenie 6,5–55 razy i odległość roboczą 105 mm przydatną do kontroli jakości.
Manipulacje przyrządami wymagają większego pola widzenia niż obserwacja wizualna podczas kontroli jakości. W przypadku obserwacji przez okulary średnica pola widzenia podczas korzystania z soczewki dodatkowej o powiększeniu 0,5 raza wynosi 67,7 mm przy powiększeniu mikroskopu 3,25 raza oraz 8 mm przy powiększeniu 27,5 raza.Podstawowa konfiguracja zawiera okulary 10x/22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.

Oświetlacze

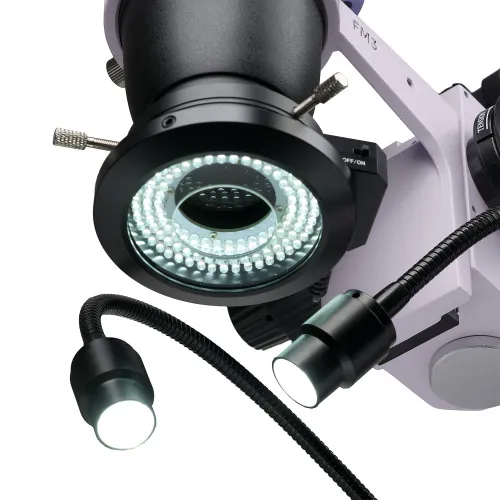

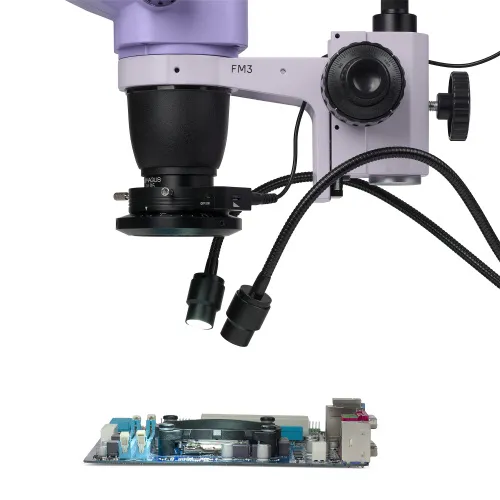

Różne zadania wymagają różnych typów oświetlenia. Zestaw zawiera dwa oświetlacze. Lampa pierścieniowa z polaryzatorem usuwa odblaski z metalu. Lampa zginana tworzy cienie, które umożliwiają naszemu wzrokowi wykrywanie topografii powierzchni.

Statyw

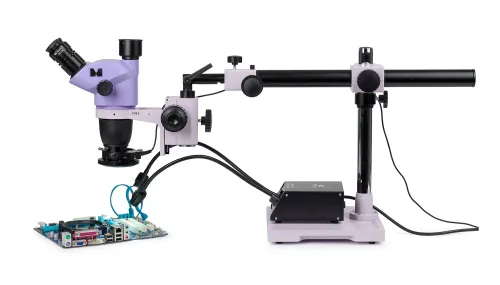

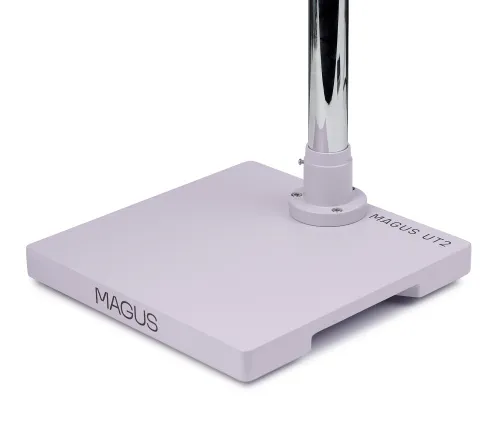

Uniwersalny statyw z solidną podstawą minimalizuje wibracje spowodowane ruchem, a długie poziome ramię rozszerza obszar roboczy.
Przesuwanie obiektu na ścieżce optycznej podczas pracy nie zawsze jest wygodne. Czasami lepszym rozwiązaniem jest przesunięcie głowicy mikroskopu. Pokrętło mikroregulacji umożliwia płynne przesuwanie głowicy mikroskopu w płaszczyźnie poziomej w przód i w tył.

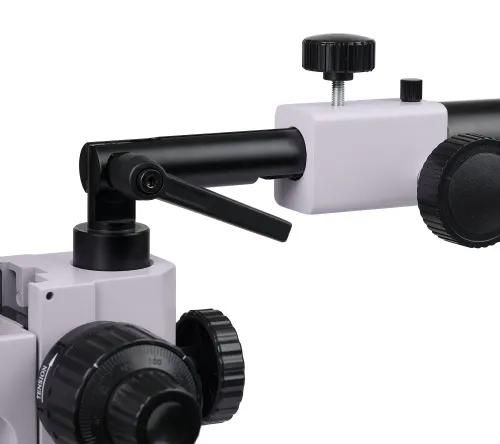

Na końcu statywu umieszczono mechanizm zmiany kąta nachylenia osi optycznej. Operator może obserwować preparat umieszczony na stole, patrząc na niego pod kątem. Ta funkcja sprawia, że wygodniej jest wykonywać manipulacje, sprawdzać jakość lutowania i obserwować zakrzywione obiekty.

Mechanizm regulacji ostrości

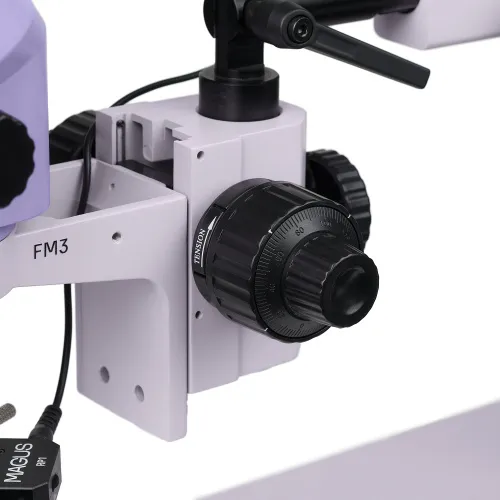

Mechanizm regulacji ostrości ma funkcje zgrubnej i precyzyjnej regulacji ostrości. Precyzyjna regulacja ostrości ułatwia ustawienie mikroskopu podczas korzystania z powiększeń powyżej 40 razy. Pokrętła regulacji ostrości są umieszczone współosiowo, tzn. po obu stronach mikroskopu. Napięcie mechanizmu zgrubnej regulacji ostrości jest regulowane.

Akcesoria i kompleksowe rozwiązania

Komfortowe warunki pracy zwiększają produktywność operatora. Nasze kompleksowe rozwiązania opierają się na doświadczeniu inżynierów elektroników. Jednocześnie MAGUS oferuje inne komponenty, które można wykorzystać do złożenia zestawu mikroskopu z uwzględnieniem budżetu i preferencji, a także wykonywanych zadań. Co więcej, w przyszłości można uzupełnić zestaw o wymagane akcesoria.

Cechy mikroskopu:

• Trójokularowa głowica mikroskopu ma pionową tubę do zamontowania kamery
• Obiektyw zmiennoogniskowy umożliwia płynną zmianę powiększenia bez utraty ostrości; współczynnik powiększenia 8,4:1
• Zalety budowy optycznej Greenougha: duża głębia ostrości, wysoka rozdzielczość 3D, wizualizacja, kompaktowa konstrukcja i przystępna cena
• Soczewka dodatkowa o powiększeniu 0,5 raza zapewnia dodatkowe opcje powiększenia, pola widzenia i odległości roboczej
• Uniwersalny statyw rozszerza obszar roboczy, umożliwiając precyzyjne ustawienie głowicy mikroskopu nad preparatem i precyzyjną mikroregulację pozycji głowicy
• Mechanizm regulacji ostrości ma funkcje zgrubnej i precyzyjnej regulacji ostrości: obsługa jest komfortowa w całym zakresie powiększenia mikroskopu
• Dwa oświetlacze światłem odbitym: lampa pierścieniowa z filtrem polaryzacyjnym i lampa zginana
• Komponenty mogą być wymieniane, a na żądanie użytkownika można zainstalować dodatkowe akcesoria

Cechy kamery:

• Kamera działa autonomicznie za pośrednictwem interfejsu HDMI, bez połączenia z komputerem i bez instalacji oprogramowania. Kamerę można podłączyć do komputera poprzez interfejs USB 2.0
• Autofokus w trybie HDMI ułatwia regulację ostrości obrazu
• Rozdzielczość kamery 1920x1080 pikseli to idealny wybór do wyświetlania obrazów na monitorze Full HD
• 60 kl./s przez HDMI zapewnia płynne wyświetlanie, wolne od szarpnięć i opóźnień
• 25 kl./s przez Wi-Fi wystarcza do regulacji ostrości i przetwarzania obrazu w oprogramowaniu
• Kolorowa matryca CMOS SONY zapewnia niski poziom szumów i wysoką światłoczułość
• Oprogramowanie obsługuje funkcje robienia zdjęć, nagrywania wideo, edycji, wyświetlania na monitorze zewnętrznym oraz pomiarów liniowych i kątowych

Zawartość zestawu:

• Kamera cyfrowa MAGUS CHD30 (kamera cyfrowa, kabel HDMI (1,5 m), mysz USB, karta pamięci SD 32 GB, adapter Wi-Fi USB, zasilacz 12 V / 1 A (Euro), pamięć ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Monitor LCD MAGUS MCD20
• Głowica mikroskopu MAGUS Stereo 8TH – część obiektywowa i tuby okularów
• Okular 10х/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Statyw do mikroskopu MAGUS UT2
• Mocowanie pierścieniowe MAGUS FM3
• Lampa pierścieniowa MAGUS LED RP1 z polaryzatorem
• Podwójna lampa zginana MAGUS LED DGL2
• Soczewka dodatkowa MAGUS AL05 0,5х/177 mm
• Adapter z montażem typu C MAGUS ZFA050
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 25x/9 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Dodatkowa soczewka obiektywowa, 1,5 raza
• Dodatkowa soczewka obiektywowa, 2 razy
• Lampa pierścieniowa
• Lampa pierścieniowa z przełączaniem stref
• Adapter z montażem typu C o powiększeniu 1 raz z regulowanym dystansem ostrzenia
• Preparat kalibracyjny
