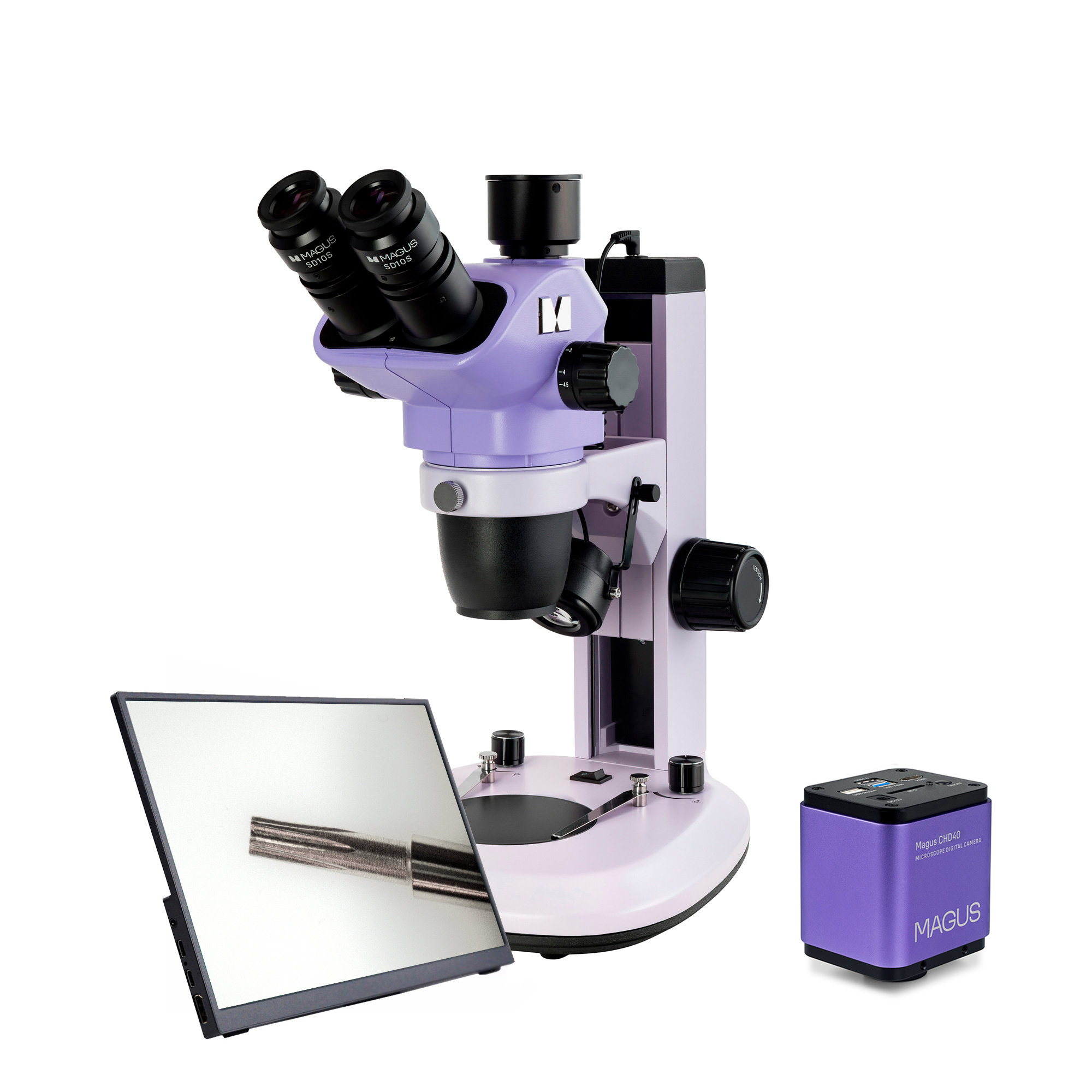

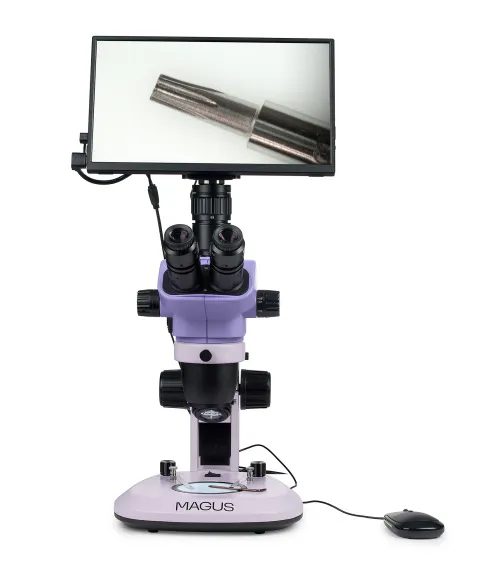

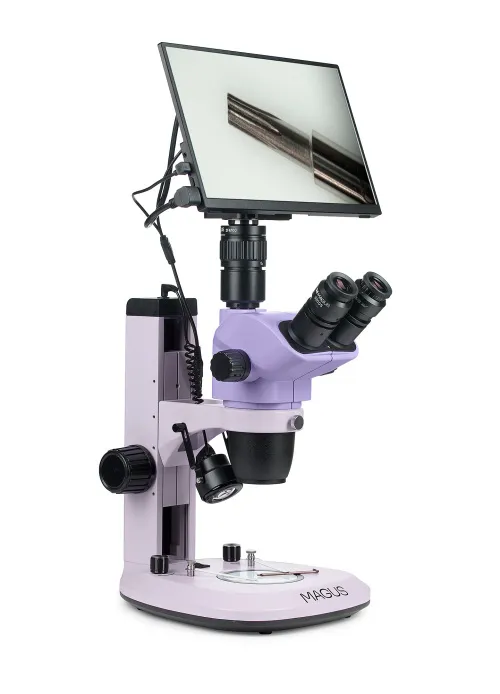

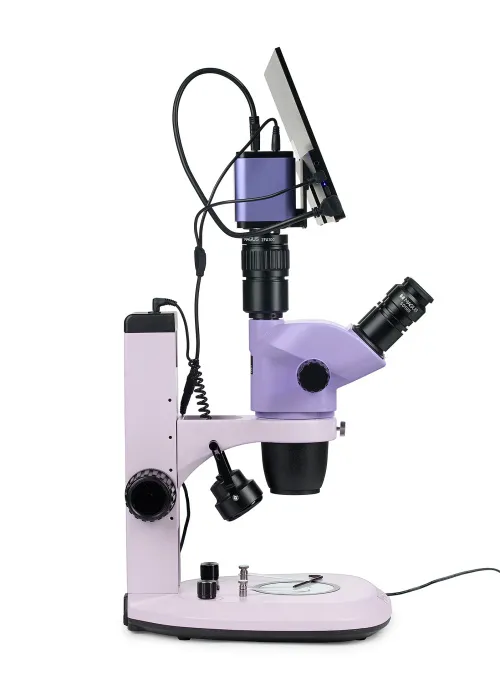

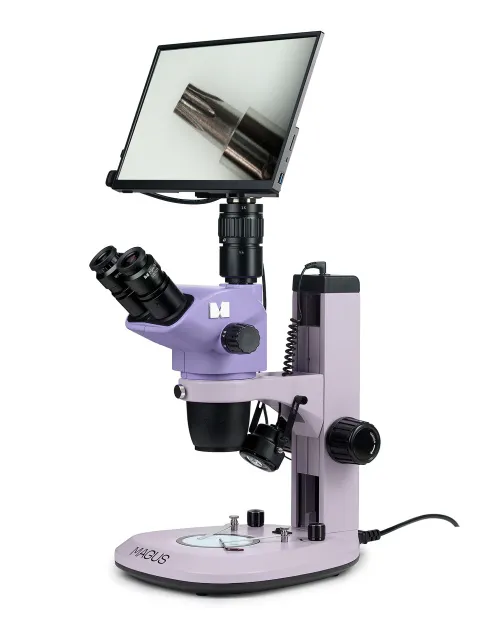

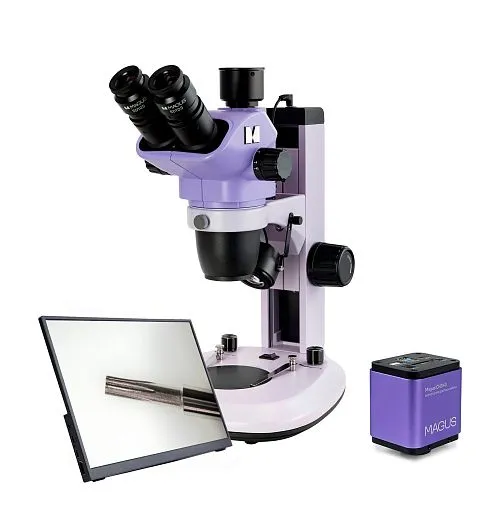

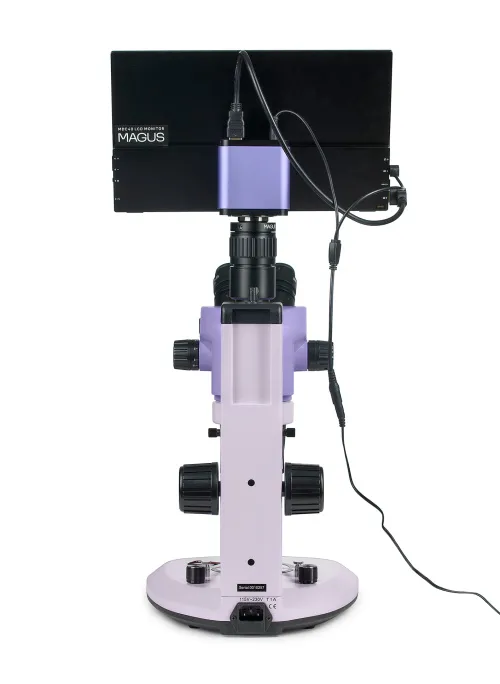

Cyfrowy mikroskop stereoskopowy MAGUS Stereo D7T LCD PLUS
Z kamerą i monitorem. Powiększenie: 6,7–45 razy. Budowa optyczna Greenougha. Trójokularowa głowica mikroskopu, oświetlacz światłem przechodzącym LED o mocy 3 W i ukośny oświetlacz światłem odbitym LED o mocy 3 W
ID produktu | 85280 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555024554 |
Rozmiar opakowania (dł. x szer. x gł.) | 52x37x37 cm |
Masa przesyłki | 10.35 kg |
Mikroskop stereoskopowy z budową optyczną Greenougha zapewnia dokładne szczegóły topografii powierzchni bez utraty orientacji przestrzennej, gwarantując tym samym dużą głębię ostrości podczas obserwacji obiektów trójwymiarowych.
Mikroskop płynnie zmienia powiększenie o współczynnik 6,7 w zakresie od 6,7 do 45 razy, zachowując odległość roboczą 105 mm. Ma wbudowane oświetlacze światłem przechodzącym i światłem odbitym do obserwacji obiektów półprzezroczystych i nieprzezroczystych. Mikroskop umożliwia instalację akcesoriów do obserwacji w świetle spolaryzowanym i ciemnym polu.

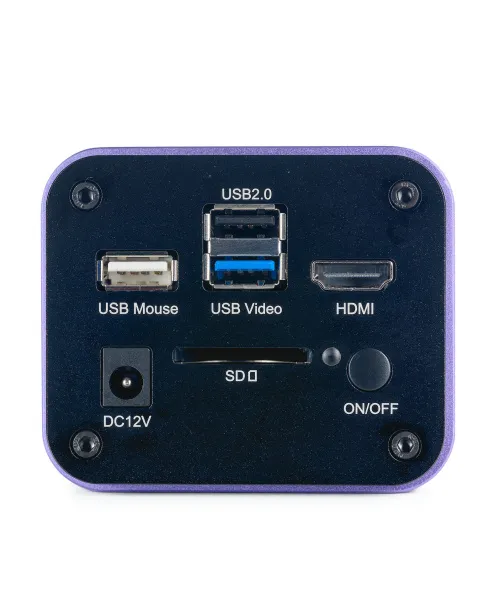

Mikroskop jest wyposażony w kamerę o rozdzielczości 8 Mpix i trzy gniazda wideo: HDMI, USB 3.0 i Wi-Fi. Można go podłączyć jednocześnie do kilku urządzeń: monitora, laptopa i komputera stacjonarnego. Matryca 1/1,2" z adapterem o powiększeniu 1 raz wyświetla pole widzenia 16,6х9,3 mm na monitorze przy najmniejszym powiększeniu mikroskopu.
Monitor w mikroskopie cyfrowym ma rozdzielczość 4K.
Mikroskop jest używany do renowacji, montażu i kontroli jakości, a także w zoologii i botanice.

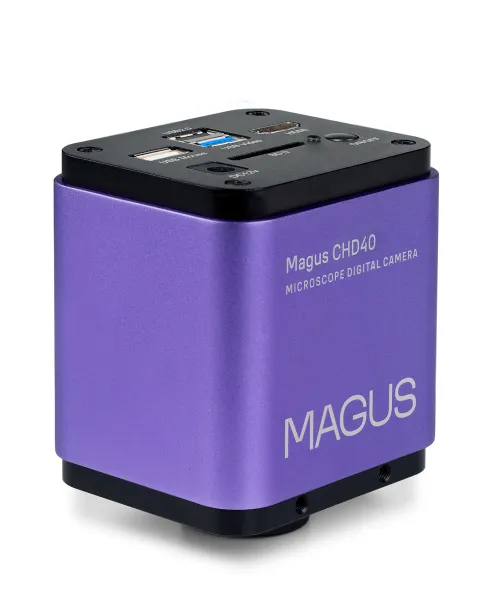

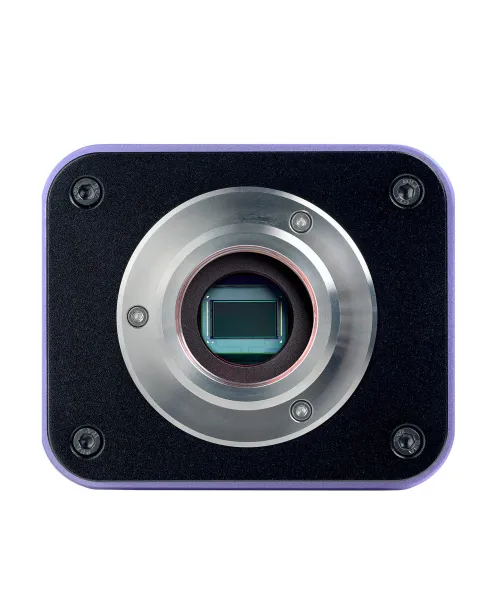

Kamera cyfrowa
Kamera ma matrycę 8 Mpix i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po połączeniu przez Wi-Fi obraz ma rozdzielczość Full HD (1920x1080 pikseli). Wszystkie tryby obsługują prędkość wyświetlania 30 kl./s, co jest wartością odpowiednią do manipulacji mikroskopem, nagrywania szybko zmieniających się procesów i poruszających się obiektów.

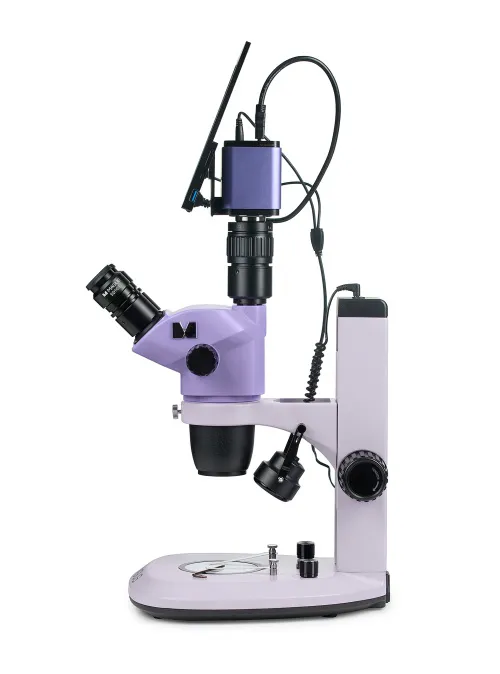

Kamera jest montowana w tubie głowicy trójokularowej za pomocą adaptera z montażem typu C, a gniazdo HDMI służy do podłączenia jej bezpośrednio do telewizora, monitora lub projektora. W tym trybie nie jest wymagane połączenie z komputerem ani dodatkowe oprogramowanie. Połączenie z komputerem odbywa się przez Wi-Fi lub USB 3.0. Zestaw zawiera urządzenie pamięci masowej z oprogramowaniem.
Kamera może być jednocześnie podłączona do monitora i komputera i wyświetlać obraz na wszystkich podłączonych urządzeniach.
Kamera nadaje się do pracy w pełnym zakresie powiększenia obiektywu mikroskopu, od 0,67 do 4,5 raza.
Rozmiar matrycy to 1/1,2". Do montowania kamery w Mikroskop służy adapter montażu typu C o powiększeniu 1 raz. Przy takiej matrycy celem adaptera o powiększeniu 1 raz ma jest "pokazywanie jak największego pola widzenia bez zniekształceń".

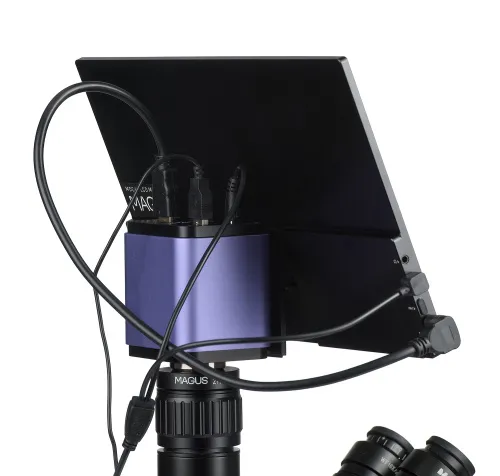

Monitor

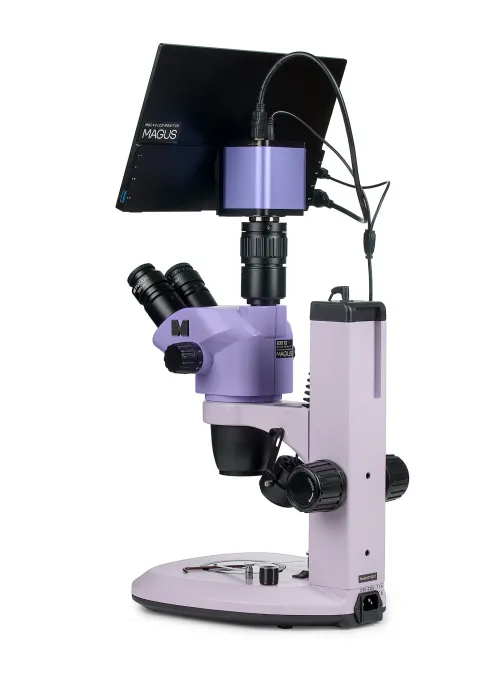

Monitor jest łączony z kamerą zamontowaną w mikroskopie, aby wyświetlać obraz w czasie rzeczywistym. Jest on zgodny z kamerami HDMI MAGUS pracującymi w rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia: patrzenie na monitor pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

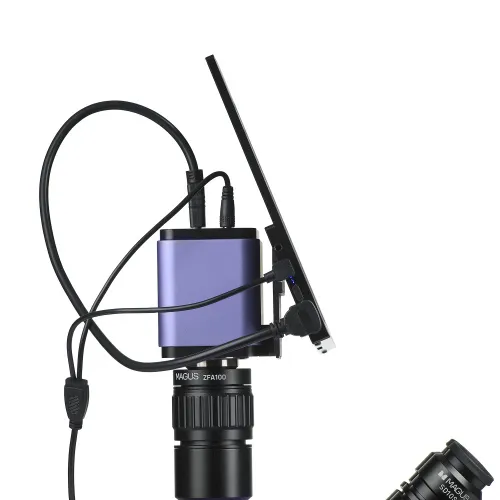

Monitor jest umieszczany na stole lub mocowany do kamery.

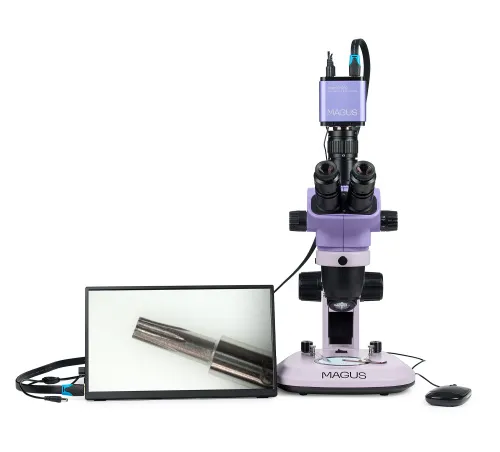

Mikroskop trójokularowy z monitorem to odpowiedni wybór dla osób, które wolą patrzeć przed siebie niż w dół na preparat. Ta metoda obserwacji jest najbardziej ergonomiczna, ponieważ zmniejsza obciążenie pleców i szyi. Mikroskop z monitorem jest również odpowiedni dla nauczycieli w sali wykładowej.
Głowica mikroskopu

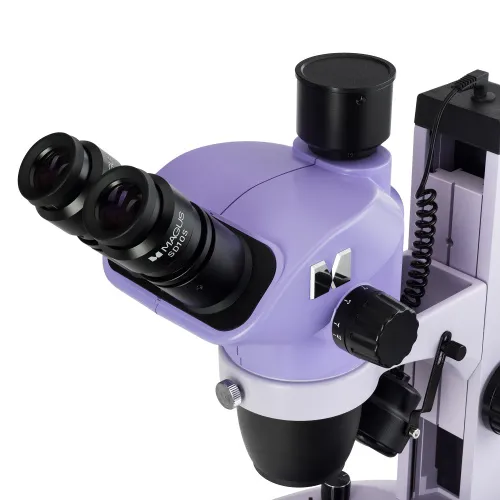

Głowicę trójokularową można obracać o 360° i można ją zablokować w dowolnej pozycji.
Ścieżka światła nie zmienia się. Współczynnik dzielnika jest stały: 80% do okularu i 20% do tuby głowicy trójokularowej. Użytkownik w tym samym czasie obserwuje obraz w okularach i na ekranie.
Podstawowa konfiguracja zawiera okulary 10x/22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.
Soczewka obiektywowa o dużym powiększeniu
Obiektyw pozwala na płynną zmianę powiększenia do 6,7 raza bez utraty jakości przy zachowaniu dużej odległości roboczej wynoszącej 105 mm. Mikroskop generuje prosty (nieodwrócony) obraz trójwymiarowy. Dodatkowe soczewki obiektywowe zmieniają zakres powiększenia, pole widzenia oraz odległość roboczą mikroskopu.
Mechanizm regulacji ostrości
Pokrętła zgrubnej regulacji ostrości są umieszczone współosiowo po obu stronach statywu. Napięcie mechanizmu zgrubnej regulacji ostrości jest regulowane.

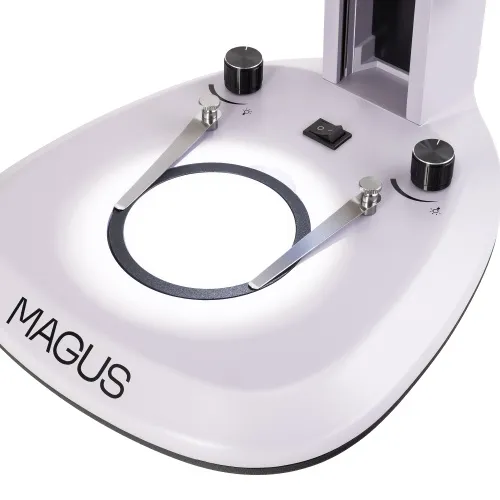

Płytka stolika

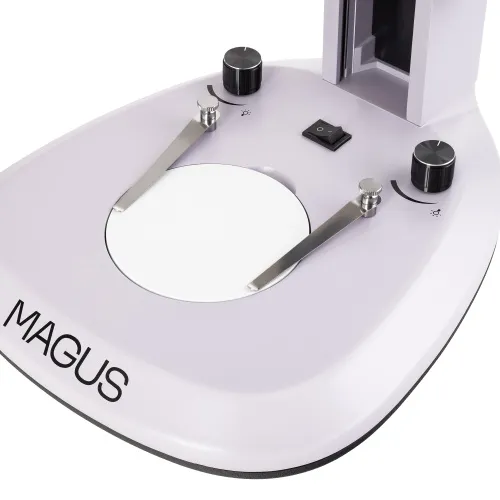

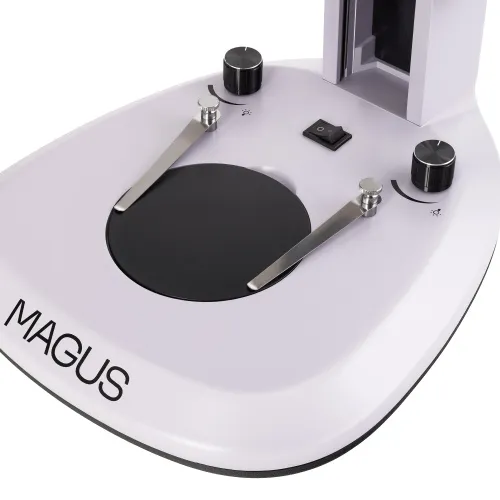

W zależności od preparatu wybierana jest płytka ze szkła matowego lub płytka czarno biała. Płytka ze szkła matowego gwarantuje równomierne oświetlenie i optymalne rozproszenie światła podczas obserwacji obiektów przezroczystych i półprzezroczystych. Płytka czarno-biała jest stosowana do obserwacji nieprzezroczystych obiektów na kontrastowym tle: czarna strona dla jasnych obiektów i biała strona dla ciemnych obiektów.

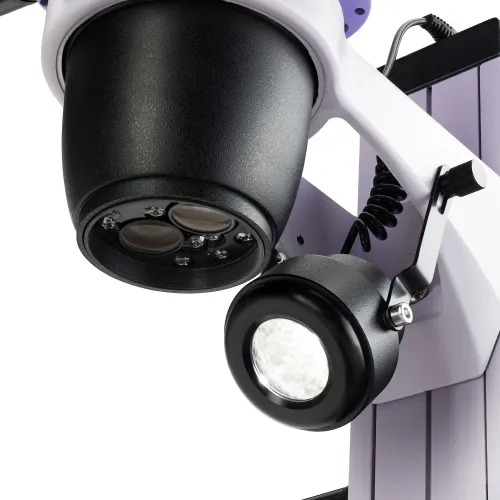

Źródła oświetlenia
Mikroskop ma oświetlacz światłem przechodzącym LED o mocy 3 W oraz oświetlacz światłem odbitym LED o mocy 3 W. Żywotność diod LED wynosi 50 000 godzin.
Akcesoria
Dostępny jest szeroki asortyment akcesoriów przeznaczonych do tego mikroskopu.
Okulary i dodatkowe soczewki obiektywowe zwiększają zakres powiększenia mikroskopu.
Kamery cyfrowe umożliwiają wyświetlanie obrazu z mikroskopu na monitorze.
Adaptery z montażem typu C łączą kamerę z mikroskopem. Powiększenie adaptera jest dobierane tak, aby było zgodne z rozmiarem matrycy kamery.
Preparaty kalibracyjne są używane do pomiaru preparatów. Wartość skali na preparacie kalibracyjnym mikroskopów stereoskopowych wynosi 0,1 mm.
Zestaw polaryzatora/analizatora służy do badania preparatów anizotropowych.
Kondensor ciemnego pola z uchwytem do kamieni szlachetnych umożliwia badanie kamieni szlachetnych i półszlachetnych.
Lampa pierścieniowa służy do oświetlenia obszaru roboczego światłem odbitym pozbawionym cieni.
Lampa pierścieniowa z polaryzatorem usuwa odblaski z obrazów polerowanych powierzchni metalowych.
Stolik mechaniczny umożliwia płynny ruch preparatów bez szarpnięć, wzdłuż dwóch osi, i zwiększa wygodę obserwacji w powiększeniu powyżej 20 razy.
Lampa pierścieniowa ze sterowaniem sektorowym i lampa zginana służą do precyzyjnego ustawienia oświetlenia obszaru roboczego. Lampa jest ustawiana pod wybranym kątem, tworząc cienie niezbędne do obserwacji, a odpowiednia część preparatu pozostaje oświetlona.
Uniwersalne statywy ułatwiają powiększanie obszaru roboczego i zapewniają większą swobodę w wyborze pozycji głowicy mikroskopu nad miejscem pracy.
Cechy mikroskopu:
- Obiektyw zmiennoogniskowy umożliwia płynną zmianę powiększenia bez utraty ostrości: współczynnik powiększenia: 6,7:1
- Głowica trójokularowa z możliwością obrotu o 360° ma pionową tubę do zamontowania kamery cyfrowej
- Zalety budowy optycznej Greenougha: duża głębia ostrości, wysoka rozdzielczość 3D, wizualizacja, kompaktowa konstrukcja i przystępna cena
- Diody LED oświetlaczy światłem przechodzącym (3 W) i światłem odbitym (3 W) o długiej żywotności
- Szeroka gama kompatybilnych opcjonalnych akcesoriów
Cechy kamery:
- Kamera nie wymaga połączenia z komputerem ani instalacji dodatkowego oprogramowania przez HDMI. Połączenie z komputerem odbywa się przez Wi-Fi lub USB 3.0
- Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
- 30 kl./s za pośrednictwem dowolnego gniazda do prezentacji w sali wykładowej, nagrywania wideo i obserwowania poruszających się obiektów
- Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia, co przekłada się ja wyraźniejsze i jaśniejsze obrazy o większym nasyceniu kolorów
- Oprogramowanie z funkcjami robienia zdjęć, nagrywania wideo, edycji, wyświetlania na monitorze zewnętrznym, pomiarów liniowych i kątowych
Funkcje monitora:
- Rozdzielczość 4K zapewnia bardzo szczegółowy, wyraźny i realistyczny obraz
- Matryca IPS zapewnia jasny i nasycony obraz z szerokimi kątami widzenia w pionie i poziomie
- Monitor można zamontować na kamerze lub na stole, w zależności od preferencji użytkownika
Zawartość zestawu:
- Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa, przewód HDMI (1,5 m), przewód USB 3.0 (1,5 m), mysz USB, karta pamięci SD o pojemności 32 GB, adapter Wi-Fi USB (2 szt.), zasilacz 12 V/1 A (Euro), urządzenie pamięci masowej ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
- Monitor MAGUS MCD40
- Podstawa z wbudowanym źródłem światła przechodzącego, wbudowanym zasilaczem i statywem z mechanizmem regulacji ostrości
- Głowica mikroskopu – część obiektywowa i tuby okularów
- Okular 10х/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)

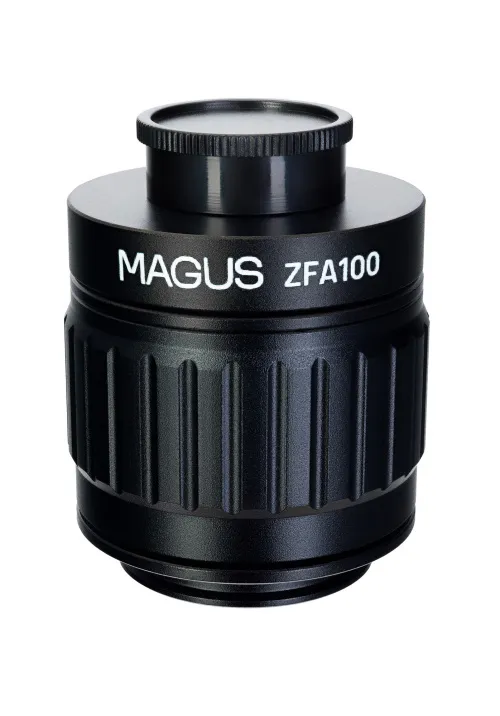

- Adapter z montażem typu C o powiększeniu 1x
- Płytka czarno-biała
- Płytka ze szkła matowego
- Ukośny oświetlacz światłem odbitym
- Przewód zasilający mikroskopu
- Osłona przeciwkurzowa
- Instrukcja obsługi i karta gwarancyjna
Dostępne na zamówienie:
- Okular 10x/22 mm ze skalą
- Okular 15х/16 mm (2 szt.)
- Okular 20х/12 mm (2 szt.)
- Okular 25х/9 mm (2 szt.)
- Okular 30х/8 mm (2 szt.)
- Dodatkowa soczewka obiektywowa 0,5x
- Dodatkowa soczewka obiektywowa 1,5x
- Dodatkowa soczewka obiektywowa 2x
- Adapter z montażem typu C o powiększeniu 0,5x
- Zestaw polaryzator/analizator
- Kondensor ciemnego pola
- Lampa pierścieniowa
- Lampa pierścieniowa z polaryzatorem
- Lampa pierścieniowa ze sterowaniem sektorowym
- Podwójna lampa zginana
- Stolik mechaniczny
- Uniwersalny statyw z mechanizmem regulacji ostrości
- Uchwyt do kamieni szlachetnych
- Kamera cyfrowa Preparat kalibracyjny
ID produktu | 85280 |
Marka | MAGUS |
Gwarancja | 5 lat |
EAN | 5905555024554 |
Rozmiar opakowania (dł. x szer. x gł.) | 52x37x37 cm |
Masa przesyłki | 10.35 kg |
Specyfikacja mikroskopu | |
Typ | stereoskopowy/optyczny |
Typ głowicy mikroskopu | trójokularowa |
Głowica | obracana w zakresie 360°, blokada w dowolnej pozycji |
Kąt nachylenia głowicy | 45° |
Powiększenie, x | 6,7–45 w konfiguracji podstawowej (*opcjonalnie: 3,4–270) |
Współczynnik powiększenia | 6,7:1 |
Powiększenie adaptera z montażem typu C, razy | 1 |
Średnica tubusu okularu, mm | 30 |
Okulary | 10x/22 mm, duży odstęp źrenicy wyjściowej (*opcjonalnie: 10x/22 mm ze skalą, 15x/16, 20x/12, 25x/9, 30x/8) |
Soczewki obiektywowe | 0,67–4,5x (*opcjonalnie: w przypadku korzystania z dodatkowych okularów i dodatkowych obiektywów: 3,4–270x) |
Odległość robocza, mm | 105 (*opcjonalnie: w przypadku korzystania z dodatkowych okularów i dodatkowych obiektywów: 177, 47, 26) |
Rozstaw źrenic, mm | 54 — 75 |
Pole widzenia, mm | 32,8–4,9 (*opcjonalnie: w przypadku korzystania z dodatkowych okularów i soczewek obiektywowych: 65,7–0,9), z okularem 10x |
Stolik, mm | Ø95 |
Stolik, mm | czarno-biała płytka, przezroczysta płytka |
Regulacja dioptrii okularu, dioptrii | ±5 w każdym okularze |
Regulacja ostrości | zgrubny (106 mm, z regulacją napięcia zgrubnej regulacji ostrości) |
Oświetlenie | LED |
Regulacja jasności | ✓ |
Zasilanie | zasilacz, 115–230/50/60 |
Typ źródła oświetlenia | światło odbite: oświetlacz ukośny – 3 W LED; światło przechodzące: LED 3 W |
Zakres temperatur, °C | 0...+40 |
Możliwość podłączenia dodatkowych urządzeń | urządzenia do polaryzacji, kondensor ciemnego pola , dodatkowe obiektywy (0,5х, 1,5х, 2х) |
Poziom zaawansowania | doświadczeni użytkownicy, profesjonaliści |
Poziom trudności składania i montażu | skomplikowane |
Budowa optyczna | mikroskop stereoskopowy z systemem Greenough |
Zastosowanie | do badań stosowanych |
Umiejscowienie źródła oświetlenia | podwójne |
Metoda badania | jasnego pola |
Kamera cyfrowa w komplecie | ✓ |
Pokrowiec/futerał/torba w zestawie | osłona przeciwkurzowa |
Kamera cyfrowa | |
Czujnik | Sony Exmor/Starvis CMOS |
Kolorowa/monochromatyczna | kolorowa |
Megapiksele | 8 |
Maksymalna rozdzielczość, piksele | 3840x2160 |
Rozmiar matrycy | 1/1,2" (11,14x6,26 mm) |
Rozmiar piksela, µm | 2.9x2.9 |
Złącza interfejsu | Wi-Fi, HDMI 1,4, USB 3.0 |
Karta pamięci | SD do 32 GB |
Możliwość podłączenia dodatkowych urządzeń | mysz komputerowa (USB), pamięć flash (USB), adapter Wi-Fi (USB) |
Światłoczułość | 1028 mV z 1/30 s |
Współczynnik sygnału/szumu | 0,13 mV przy 1/30 s |
Czas naświetlania | 0,04 ms – 1000 ms |
Nagrywanie filmów | ✓ |
Liczba klatek na sekundę, kl./s przy rozdzielczości | 30 przy 3840x2160 (HDMI);, 30 przy 1920x1080 (Wi-Fi);, 30 przy 3840x2160 (USB 3.0) |
Miejsce montażu | tuba głowicy trójokularowej, tuba okularu zamiast okularu |
Format obrazu | *.jpg, *.tif |
Format plików wideo | *.h264/*.h265, *.mp4 |
Zakres widmowy, nm | 380–650 (z filtrem podczerwieni) |
Typ migawki | ERS (przysłona elektroniczna) |
Oprogramowanie | HDMI: wbudowane; USB: MAGUS View |
Wymagania systemowe | Windows 8/10/11 (wersje 32-bitowa i 64-bitowa), Mac OS X, Linux, procesor do 2,8 GHz Intel Core 2 lub nowszy, co najmniej 4 GB RAM, gniazdo USB 2.0, napęd CD-ROM, monitor 19-calowy lub większy |
Typ montażu | montaż typu C |
Korpus | trwałe aluminium |
Zasilanie kamery | zasilacz sieciowy 12 V, 1 A |
Specyfikacja zasilacza sieciowego | wejście: napięcie AC 100–240 V, 50/60 Hz, wyjście: napięcie DC 12 V/1 A |
Zakres temperatury pracy kamery, °C | -10...+50 |
Zakres wilgotności pracy, % | 30 — 80 |
Monitor | |
Typ matrycy | IPS |
Przekątna wyświetlacza, cale | 13.3 |
Rozdzielczość wyświetlacza, px | 3840x2160 (4K) |
Format obrazu | 16:9 |
Jasność, cd/m² | 400 |
Liczba wyświetlanych kolorów | 16,7 mln |
Kontrast | 1000:1 |
Poziomy/pionowy kąt widzenia, ° | 178/178 |
Rozmiar widocznego obszaru ekranu (szer. x wys.), mm | 295x165 |
Rozmiar piksela (szer. x wys.), mm | 0,154x0,154 |
Częstotliwość źródła optycznego, Hz | 60 |
Typ podświetlenia matrycy | dioda LED |
Żywotność podświetlenia LED, h | 50000 |
Interfejs | HDMI |
Zakres temperatur, °C | -15...+55 |
Zakres wilgotności pracy, % | 10 — 90 |
Zasilanie | AC 110–220 V, DC 5–12 V/1 A (Typ-C) |
Zużycie energii, W | 12 (maks.) |
