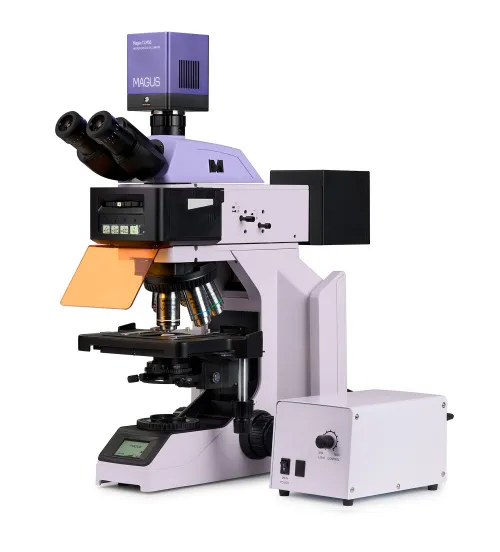

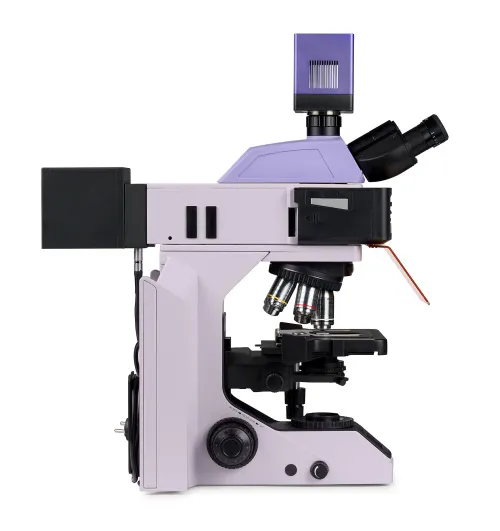

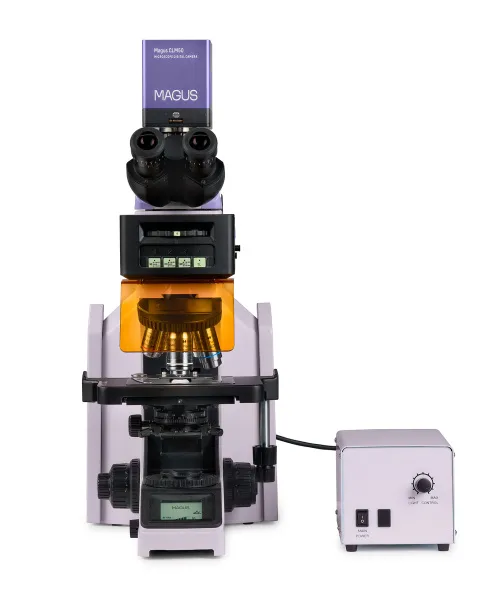

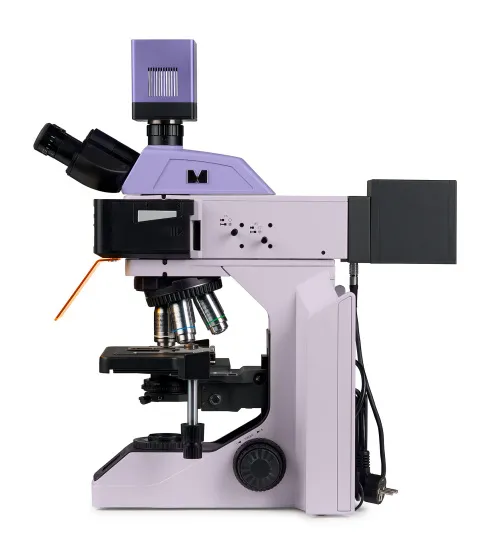

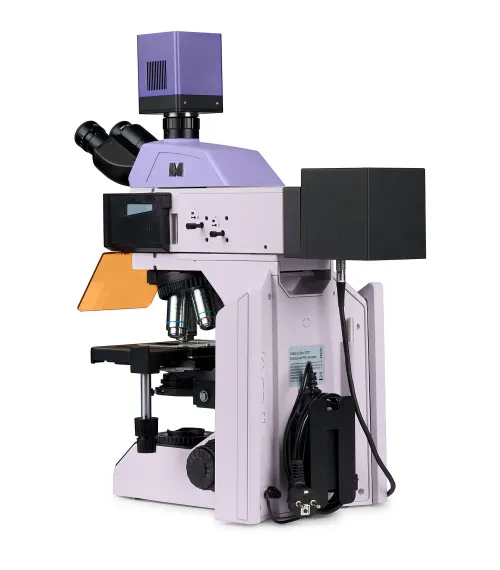

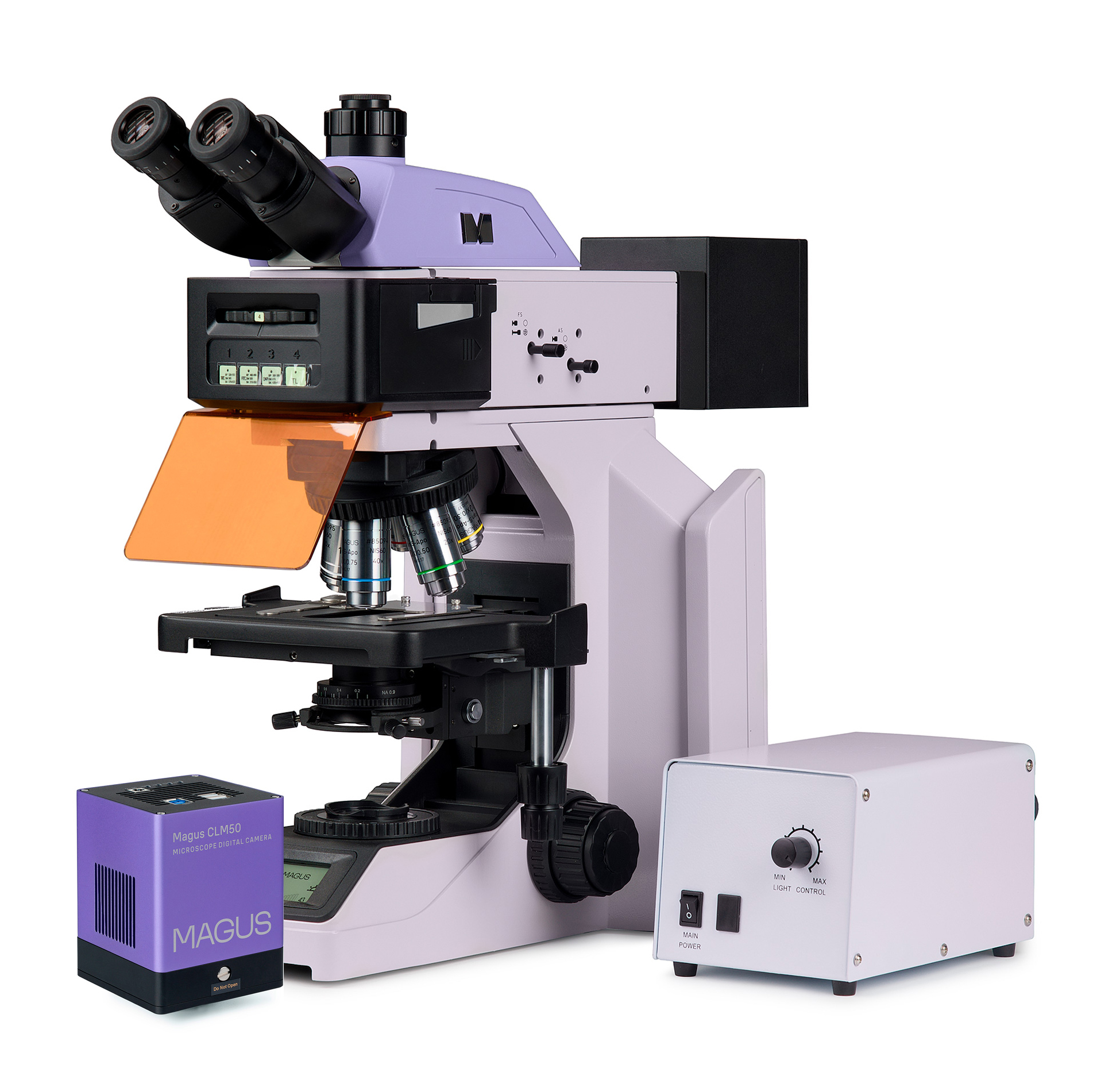

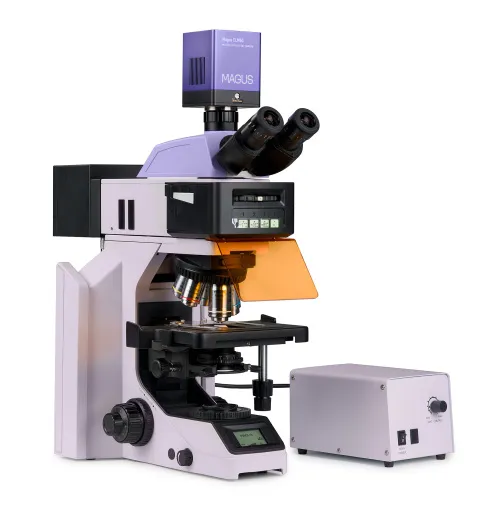

Cyfrowy mikroskop fluorescencyjny MAGUS Lum D470L

Mikroskop klasy badawczej do badania preparatów w świetle odbitym metodą fluorescencji oraz w świetle przechodzącym metodą jasnego pola. Zamontowanie akcesoriów opcjonalnych umożliwia prowadzenie obserwacji technikami ciemnego pola, kontrastu fazowego, kontrastu różnicowo-interferencyjnego i polaryzacji. Miska rewolwerowa z oznaczeniami przesyła informacje o wybranym obiektywie do systemu sterowania. Na podstawie tych danych mikroskop automatycznie dostosowuje jasność oświetlenia zdefiniowaną przez użytkownika dla każdego obiektywu. Inteligentny system sterowania oświetleniem dodatkowo zwiększa komfort użytkownika oraz eliminuje konieczność ręcznej regulacji przy zmianie powiększenia. Mikroskopia fluorescencyjna opiera się na zdolności niektórych substancji do świecenia pod wpływem światła z określonej części widma. Oświetlacz światłem odbitym zawiera trzy kostki filtry, które zapewniają optymalne warunki dla wzbudzenia fluorescencji powszechnie stosowanych fluorochromów DAPI, FITC i TRITC, a także ich odpowiedników widmowych. Mikroskop ma kamerę 1,7 MP z gniazdem USB 3.0. Kamerę można połączyć z komputerem i wyświetlać obraz na jego ekranie. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji. Mikroskop jest wykorzystywany w placówkach i laboratoriach medycznych, organizacjach badawczych, ośrodkach kryminalistyki, a także w organizacjach przemysłowych i środowiskowych, firmach farmaceutycznych i placówkach edukacyjnych.

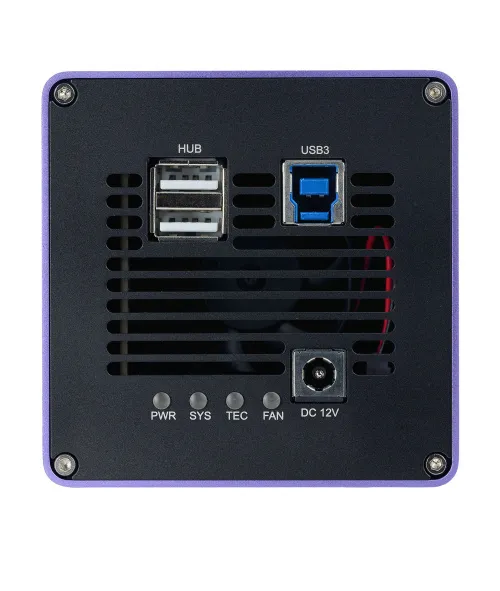

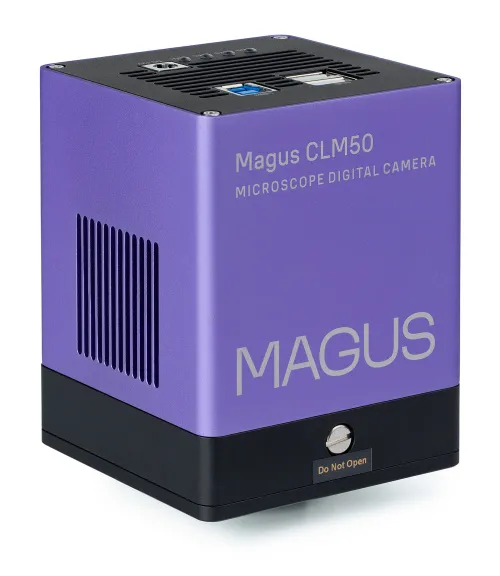

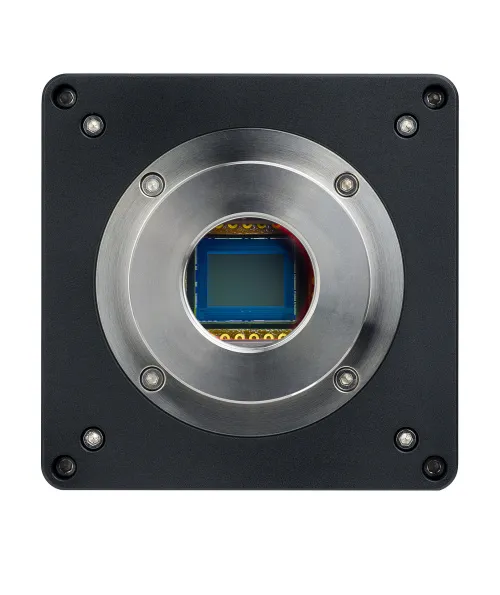

Kamera cyfrowa

Kamera cyfrowa MAGUS CLM50 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola. Duże piksele 9x9 µm zapewniają wysoką światłoczułość, co jest szczególnie ważne podczas pracy ze słabymi sygnałami fluorescencyjnymi. Kamera jest wyposażona w matrycę o rozdzielczości 1,7 MP generującą realistyczny obraz w rozdzielczości 1600x1100 pikseli. Wideo jest nagrywane z prędkością 33 kl./s w maksymalnej rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i doskonale sprawdza się podczas prezentacji w klasie. Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

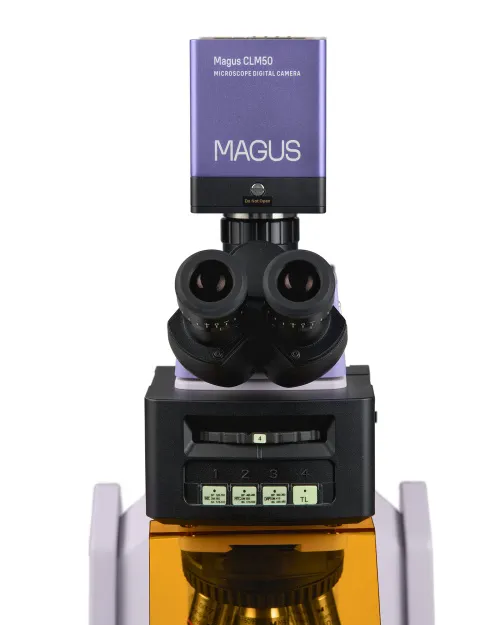

Głowica mikroskopu

Głowica trójokularowa z układem optycznym z korekcją do nieskończoności. Tuby okularów można podnosić i obniżać, zmieniając ich położenie za pomocą obrotu wokół osi. Użytkownik może dostosować wysokość okularu do własnych potrzeb. W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Stały współczynnik dzielenia wiązki: 50/50. Tuba pionowa ma powiększenie 0,55 raza. Dołączony adapter z montażem typu C nie zmienia skali obrazu (powiększenie 1-krotne). Z tego względu obraz jest przesyłany do matrycy kamery w powiększeniu 0,55 raza. Podczas obliczania pola widzenia i powiększenia na ekranie dla każdego obiektywu, stosuj ogólny współczynnik 0,55 raza. Podstawowa konfiguracja zawiera okulary 10x/22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.

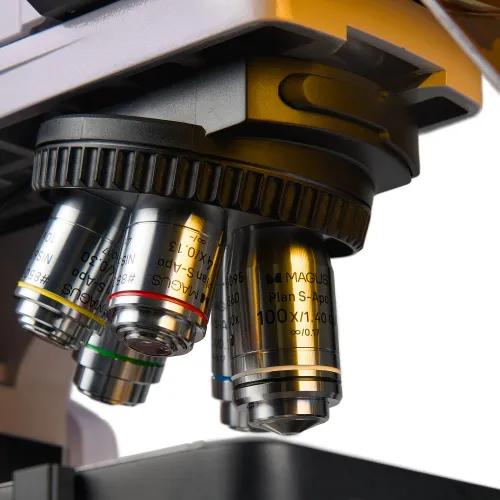

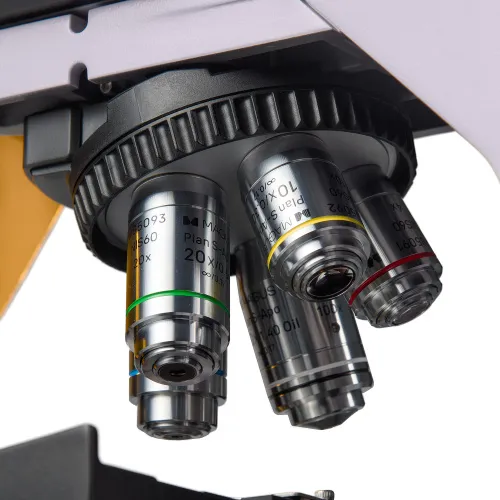

Miska rewolwerowa

Kodowana miska rewolwerowa na pięć obiektywów jest zwrócona do wewnątrz: użytkownik widzi obiektyw umieszczony na ścieżce optycznej, a przestrzeń nad stolikiem jest wolna. Nad miską znajduje się gniazdo z zaślepką do zamontowania analizatora, kompensatorów lub suwaków kontrastu różnicowo-interferencyjnego.

Planarne obiektywy semi-apochromatyczne do mikroskopii fluorescencyjnej

Soczewki obiektywowe są wykonane z fluorytu, który jest minerałem o wysokim stopniu przezroczystości w szerokim spektrum długości fal, bez autofluorescencji i dwójłomności, ze skorygowanym widmem wtórnym. Wysoka apertura numeryczna zwiększa zdolność rozdzielczą obiektywu. Obraz przekazywany przez okulary i kamerę cyfrową jest wyraźniejszy, bardziej kontrastowy i jaśniejszy niż w przypadku standardowych obiektywów planarno-achromatycznych. Planarne obiektywy semi-apochromatyczne mają aberracje chromatyczne skorygowane dla czterech kolorów, aberrację sferyczną skorygowaną dla trzech kolorów i krzywiznę pola skorygowaną dla 90% średnicy pola widzenia. Obiektyw o powiększeniu 4 razy jest przeznaczony do obserwacji preparatów ze szkiełkiem nakrywkowym lub bez. Obiektywy o powiększeniu 10, 20, 40 i 100 razy są używane do obserwacji preparatów ze szkiełkiem nakrywkowym o grubości 0,17 mm. Obiektywu o powiększeniu 100 razy można używać z olejkiem immersyjnym. Wszystkie obiektywy opracowano do stosowania w tubach z korekcją do nieskończoności. Odległość parafokalna wynosi 60 mm.

Utrzymanie komfortowego poziomu jasności przy zmianie powiększenia w obserwacji w świetle przechodzącym

Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu w wyniku wyraźnego zwiększenia jasności obrazu w okularze. Mikroskop MAGUS Lum D470L jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Optymalny poziom jasności światła jest włączany automatycznie dla każdego obiektywu, eliminując w ten sposób nieoczekiwane zmiany jasności przy zmianie powiększenia. Ta funkcja optymalizuje przepływ pracy, zmniejsza zmęczenie oczu i zwiększa komfort podczas długotrwałej obserwacji.

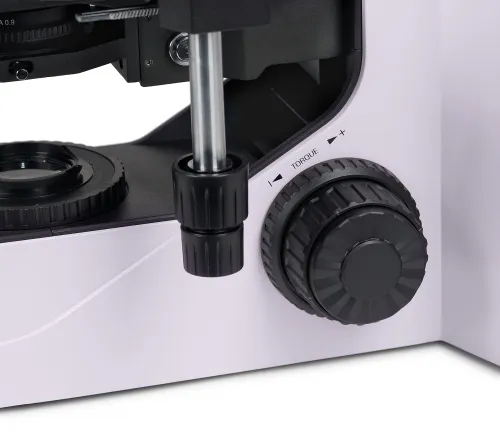

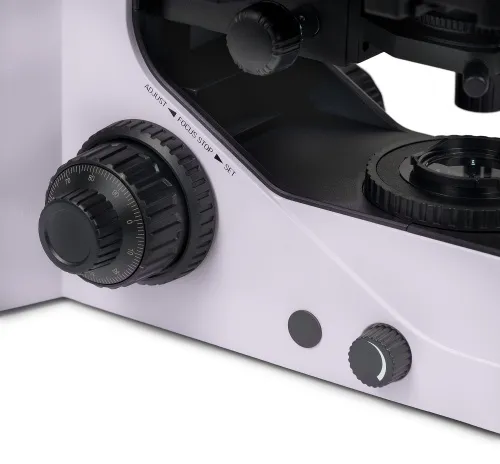

Mechanizm regulacji ostrości

W przypadku dużej liczby preparatów operator podczas pracy stale korzysta z pokrętła precyzyjnej regulacji ostrości. Aby zmniejszyć obciążenie nadgarstka, mikroskop wykorzystuje czuły mechanizm z płynnym przesuwem. Pokrętło precyzyjnej regulacji ostrości ma specjalne wgłębienia na palce. Precyzyjna regulacja ostrości nie wymaga wysiłku, co ogranicza zmęczenie dłoni podczas długotrwałych sesji. Mikroskop ma nisko umieszczone współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości. Badacz może położyć dłonie na blacie stołu i przyjąć wygodną pozycję przed mikroskopem. Pokrętło z blokadą zgrubnej regulacji ostrości ułatwia szybką regulację mikroskopu po zmianie obiektu badań. Pokrętło znajduje się po lewej stronie mikroskopu na tej samej osi co mechanizm regulacji ostrości. Pierścień po prawej stronie reguluje napięcie mechanizmu posuwu zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

Stolik

Stolik nie ma mechanizmu zębatkowego osi X, co zwiększa wygodę. Mechanizm napędzany paskiem umożliwia płynny ruch preparatu. Uchwyt na preparaty jest zamocowany dwoma śrubami i można go szybko zdemontować podczas ręcznego badania. Długi uchwyt sterujący stolikiem zwiększa komfort użytkownika: dłoń może swobodnie spoczywać na stole.

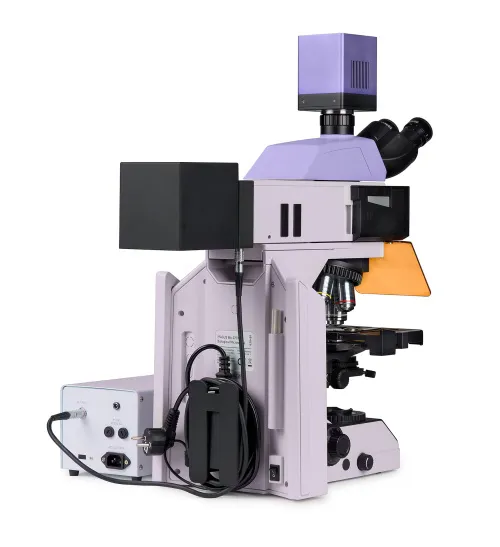

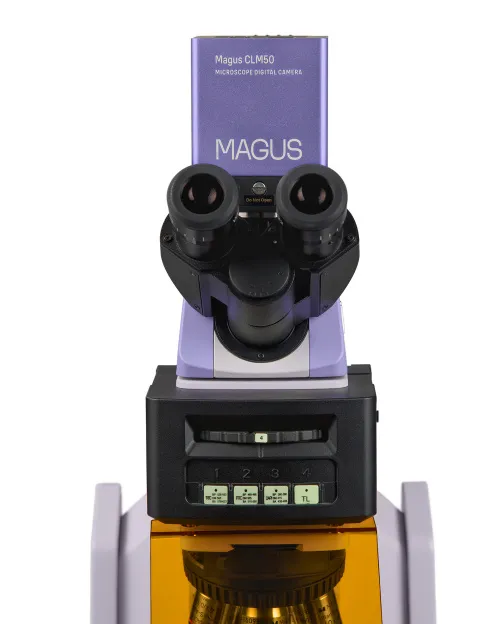

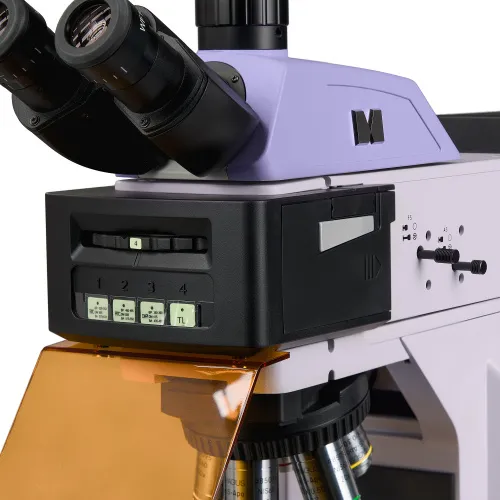

Oświetlacz epi-fluorescencyjny

Wewnątrz korpusu przystawki jest 4-pozycyjna wieża obrotowa z trzema wąskopasmowymi filtrami fluorescencyjnymi do fluorochromów DAPI, FITC i TRITC, a także ich odpowiedników widmowych. Filtr jest wybierany poprzez obrót wieży. Jedna pozycja głowicy odpowiada obserwacji metodą jasnego pola. Przysłona polowa i przysłona aperturowa umożliwiają korzystanie z oświetlenia Köhlera w świetle odbitym. Źródłem oświetlenia wzbudzającego są diody LED. Diody LED natychmiast osiągają jasność ustawioną przez użytkownika. Nie nagrzewają się podczas długotrwałego świecenia i w razie potrzeby można je szybko wyłączyć. Ułatwia to przełączanie się z techniki jasnego pola na fluorescencję i z powrotem. Żywotność diod LED wynosi 50 000 godzin. W przypadku uczelni wyższych zaleca się wybór fluorescencji opartej na diodach LED, ponieważ jest ona najbezpieczniejszą opcją i nie wymaga częstej konserwacji.

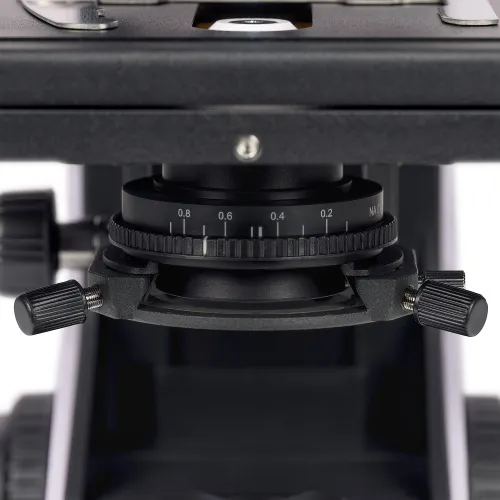

Kondensor

Kondensor Abbego ma regulację wysokości i można go wycentrować. Typ montażu: dovetail. Pierścień kondensora reguluje irysową przysłonę aperturową. Korpus kondensora ma oznaczenie apertury, a pierścień ma znacznik wskaźnika. Aby uzyskać obraz o wysokim kontraście, zalecane jest ustawienie przysłony aperturowej nieco poniżej apertury numerycznej używanego obiektywu, korzystając z oznaczeń i wskaźnika.

Źródło światła przechodzącego

Oświetlacz światłem przechodzącym wykorzystuje lampę LED 3 W. Oświetlacz mikroskopu ma funkcję regulacji temperatury barwowej w zakresie od 3000 K do 7000 K. Użytkownik wybiera komfortową temperaturę barwową i może z łatwością przełączać ją jednym przyciskiem, gdy badanie preparatu wymaga korekty oświetlenia. Żywotność diod LED wynosi 50 000 godzin.

Oświetlenie Köhlera w świetle przechodzącym

Źródło oświetlenia umieszczono z tyłu podstawy mikroskopu, a światło jest kierowane do kolektora za pomocą lustra. Kontrast obrazu jest obsługiwany przez przysłonę aperturową kondensora, a obszar pola oświetlonego jest regulowany przez przysłonę polową. Oświetlenie Köhlera zapewnia równomierne oświetlenie pola widzenia, ogranicza światło rozproszone i pozwala na wykorzystanie maksymalnej rozdzielczości obiektywu.

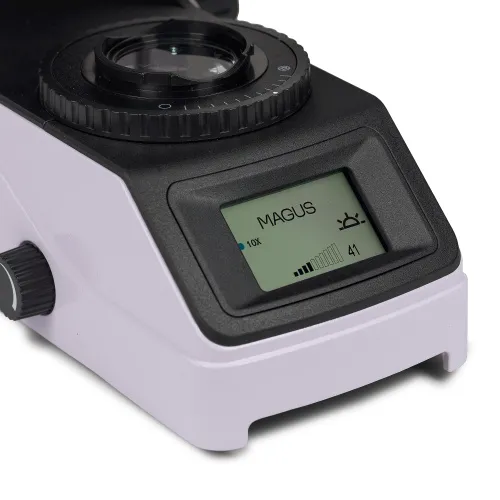

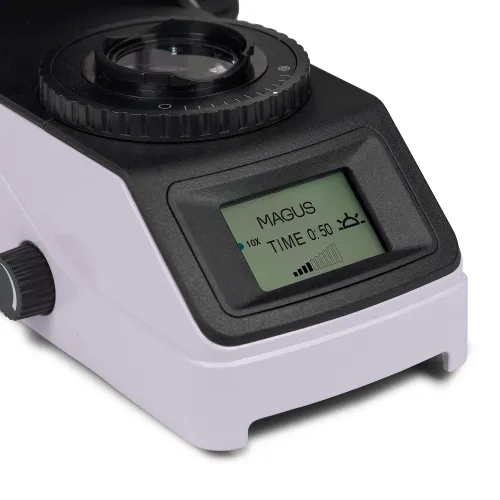

Ekran LCD stanu

Ekran LCD na podstawie mikroskopu wyświetla powiększenie obiektywu, jasność i temperaturę barwową źródła oświetlenia oraz tryb pracy ("uśpienia" i "ekologiczny"). Funkcje są obsługiwane za pomocą ekranu LCD i wielofunkcyjnego pokrętła. Użytkownik dostosowuje jasność i temperaturę barwową oświetlenia, blokuje regulację jasności, a następnie ustawia czasomierze trybu uśpienia i automatycznego wyłączania.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych. Mikroskop MAGUS Lum D470L zapewnia użytkownikowi komfort podczas pracy. Użytkownik może dostosować wysokość obserwacji, zmieniając pozycję tub okularów, aby ograniczyć zmęczenie pleców i szyi. Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie. Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ długi uchwyt sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym. Mikroskop jest wyposażony w specjalny uchwyt do przenoszenia. Konstrukcja pozwala na schowanie zasilacza i przewodu zasilającego, co poprawia estetykę miejsca pracy i bezpieczeństwo przenoszenia mikroskopu, a także upraszcza przechowywanie urządzenia.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu. Opcjonalne obiektywy zapewniają dodatkowe powiększenie. Okulary zwiększają zakres powiększenia mikroskopu. Opcjonalne okulary umożliwiają maksymalne wykorzystanie potencjału najczęściej używanego obiektywu. Opcjonalne przystawki do kontrastu fazowego, ciemnego pola, polaryzacji i DIC rozszerzają zakres technik obserwacji mikroskopowych i pozwalają na obserwację preparatów, które są niewidoczne w jasnym polu. Preparat kalibracyjny, który można łączyć z okularem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

MAGUS Lum D470L może być alternatywą dla następujących modeli: Carl Zeiss Axiolab 5, Leica DM 2000, Leica DM 2000LED, Nikon ECLIPSE Si, Olympus BX 43, Olympus BX 46.

Cechy mikroskopu:

• Badanie preparatów emitujących fluorescencję pod wpływem światła wzbudzającego
• Techniki obserwacji mikroskopowych: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
• Głowica trójokularowa z pionową tubą do montażu kamery cyfrowej i regulacją wysokości w celu dostosowania do obserwatora. Współczynnik dzielenia wiązki światła 50/50
• Kodowana miska rewolwerowa: jasność źródła oświetlenia jest ustawiana automatycznie w zależności od wybranego obiektywu
• Planarne obiektywy semi-apochromatyczne o dużej zdolności rozdzielczej
• Oświetlacz światłem przechodzącym: energooszczędna lampa LED o mocy 3 W i okresie eksploatacji do 50 000 godzin
• Oświetlenie Köhlera i wyśrodkowany kondensor z regulacją wysokości i oznaczeniem apertury obiektywu
• Inteligentny system sterowania światłem przechodzącym: automatyczny wybór jasności, blokada regulacji jasności, zegar automatycznego wyłączania, ekran LCD wyświetlający stan pracy
• Stolik bez mechanizmu zapadkowego pozycjonowania osi X, z długim uchwytem sterującym ułatwiającym obsługę

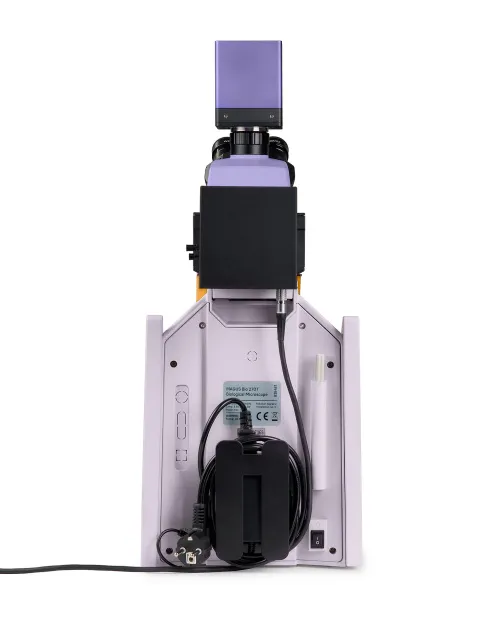

• Ergonomiczna podstawa z uchwytem do przenoszenia i schowkiem na przewód zasilający i zasilacz
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Cechy kamery:

• Do obserwacji technikami fluorescencji i ciemnego pola
• Rozdzielczość 1,7 MP jest optymalna do pracy z obiektywami o dużym powiększeniu, a duże piksele 9x9 µm zapewniają wysoką światłoczułość i niski poziom szumów
• 33 kl./s przy obserwacji ruchomych preparatów rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania
• Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów
• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
• Gniazdo USB 3.0 zapewnia szybki transfer danych bez szarpnięć i opóźnień
• Oprogramowanie z funkcjami robienia zdjęć, nagrywania filmów, edycji, wyświetlania obrazu na zewnętrznym wyświetlaczu oraz pomiar wartości kątowych i liniowych

Zestaw:

• Kamera cyfrowa MAGUS CLM50 (kamera cyfrowa, kabel USB, zasilacz, futerał, pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa ze źródłem światła przechodzącego, mechanizm regulacji ostrości, ekran LCD i miska rewolwerowa
• Zaczep stolika z uchwytem kondensora
• Stolik z zaczepami do preparatów
• Kondensor Abbego
• Oświetlacz epi-fluorescencyjny
• Kostki z filtrem fluorescencyjnym FITC/TRITC/DAPI
• Lampa z diodami LED
• Trójokularowa głowica mikroskopu
• Planarny obiektyw semi-apochromatyczny do mikroskopii fluorescencyjnej PlanF S-Apo 4x/0,13 ∞/– WD 17 mm, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny do mikroskopii fluorescencyjnej PlanF S-Apo 10x/0,30 ∞/0,17 WD 16 mm, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny do mikroskopii fluorescencyjnej PlanF S-Apo 20x/0,50 ∞/0,17 WD 2,7 mm, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny do mikroskopii fluorescencyjnej PlanF S-Apo 40x/0,75 ∞/0,17 WD 1,4 mm, odległość parafokalna: 60 mm
• Planarny obiektyw semi-apochromatyczny do mikroskopii fluorescencyjnej PlanF S-Apo 100x/1,40 olejowy ∞/0,17 WD 0,18 mm, odległość parafokalna: 60 mm
• Okular 10x/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Adapter z montażem typu C
• Zasilacz i przewód zasilania mikroskopu
• Zasilacz przystawki do fluorescencji
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 10x/22 mm z krzyżem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Obiektyw planarno-achromatyczny Plan 2x/0,06 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20x/0,40 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 60x/0,80 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 60x/1,42 olejowy ∞/ 0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,10 wodny ∞/ 0,17, odległość parafokalna: 60 mm
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, teleskop wyśrodkowujący
• Kondensor ciemnego pola NA 0,7–0,9
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Urządzenie do kontrastu różnicowo-interferencyjnego (DIC)
• Przystawka epi-fluorescencyjna z napędem, ze źródłem oświetlenia LED, kostkami filtra fluorescencyjnego i kablem zasilającym
• Zestaw polaryzator/analizator
• Preparat kalibracyjny
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
• Adapter z montażem typu C
• Monitor i kamera cyfrowa z gniazdem HDMI
