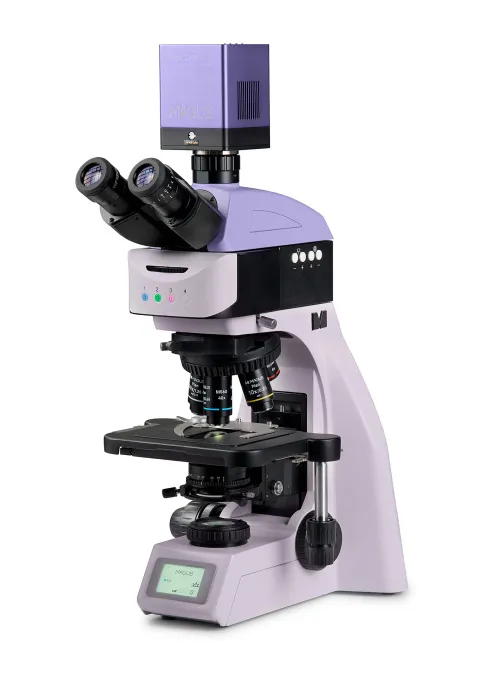

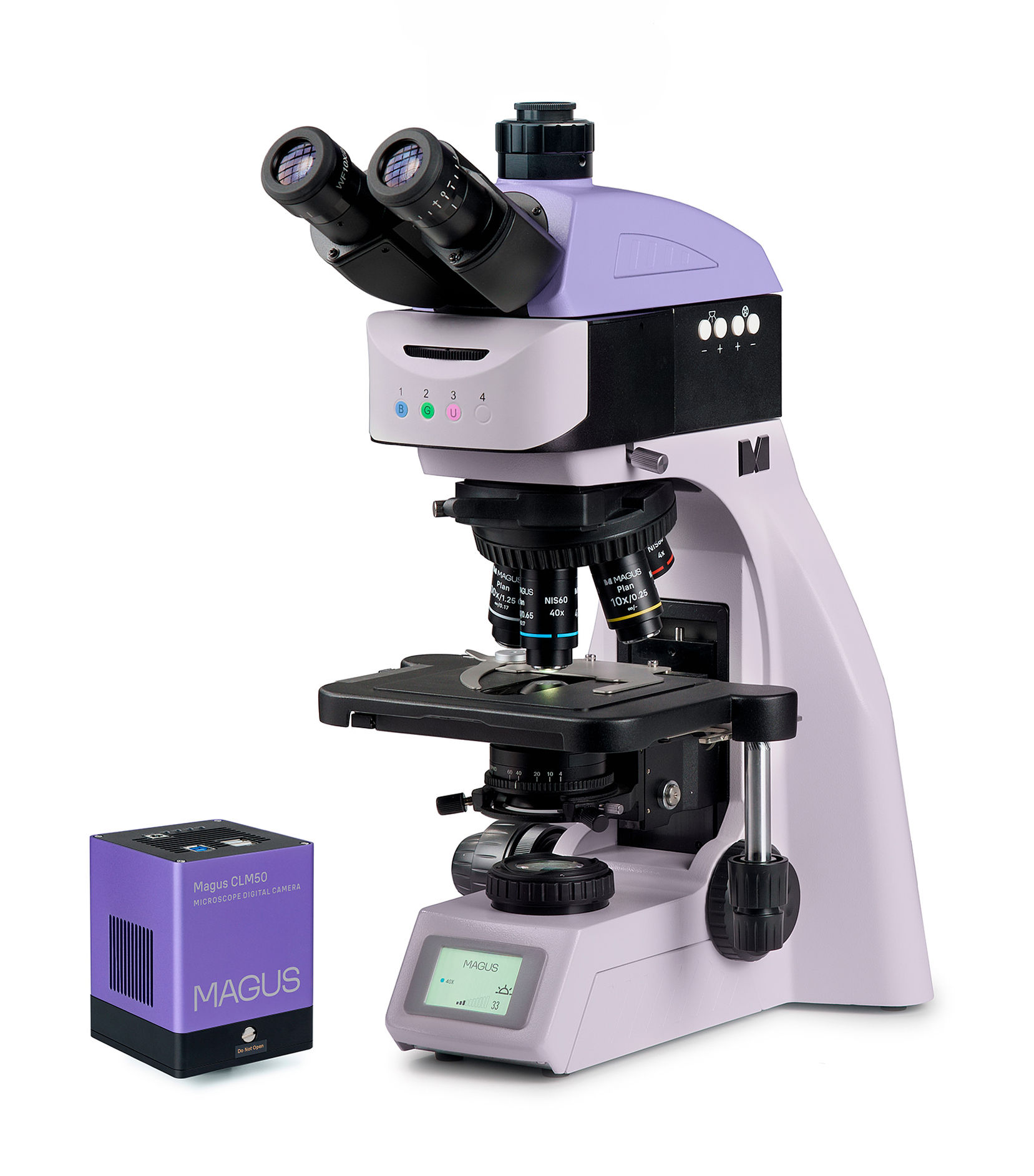

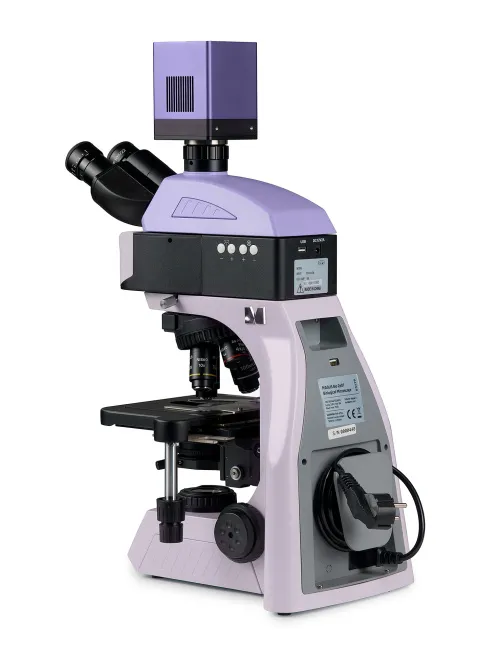

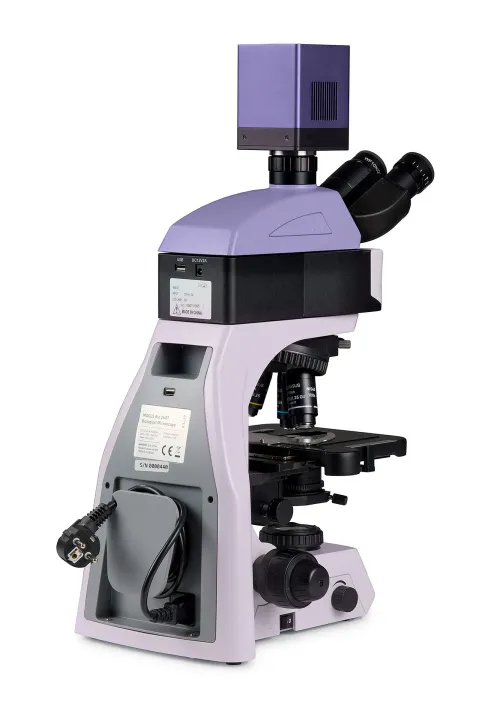

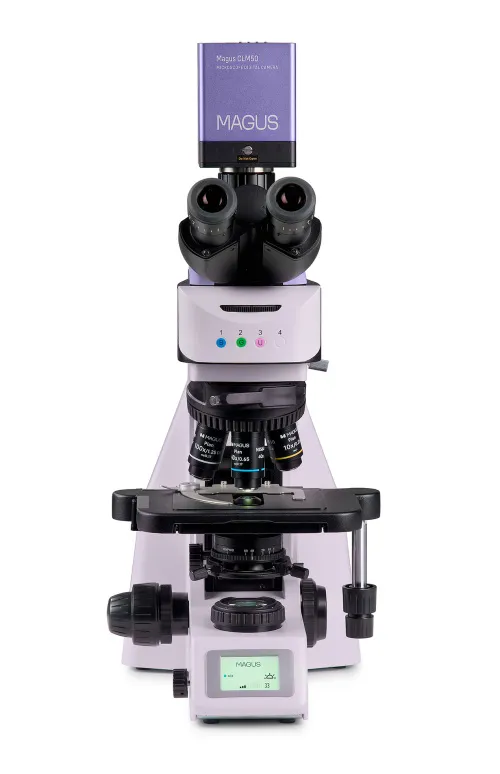

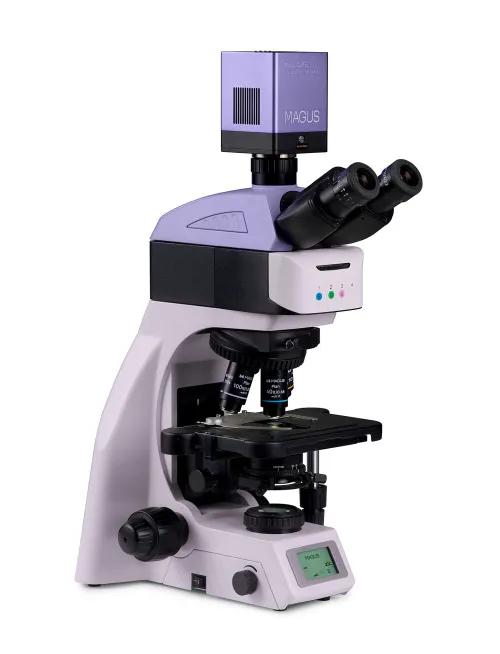

Cyfrowy mikroskop fluorescencyjny MAGUS Lum D460L

Mikroskop służy do obserwacji preparatów w świetle odbitym przy użyciu techniki fluorescencji oraz w świetle przechodzącym przy użyciu techniki jasnego pola. Akcesoria opcjonalne umożliwiają również stosowanie technik ciemnego pola, polaryzacji i kontrastu fazowego. Kodowana miska rewolwerowa utrzymuje komfortowy poziom jasności podczas zmiany obiektywów. Inteligentny system sterowania oświetleniem mikroskopu zwiększa komfort i szybkość codziennej pracy badacza. Inteligentne funkcje ułatwiają studentom wejście do zawodu i zdobycie potrzebnego doświadczenia. Technika fluorescencyjna opiera się na zdolności substancji do emitowania światła pod wpływem światła o określonej długości fali. W mikroskopie MAGUS Lum D460L preparaty są wzbudzane światłem niebieskim, zielonym i ultrafioletowym. Długość fali emitowanego światła jest większa niż długość fali światła wzbudzającego. Niektóre preparaty wykazują autofluorescencję, podczas gdy inne powinny być barwione fluorochromami. Mikroskop ma kamerę 1,7 MP z gniazdem USB 3.0. Kamerę można połączyć z komputerem i wyświetlać obraz na jego ekranie. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji. Mikroskop jest wykorzystywany w placówkach i laboratoriach medycznych, organizacjach badawczych, ośrodkach kryminalistyki, a także w organizacjach przemysłowych i środowiskowych, firmach farmaceutycznych i placówkach edukacyjnych.

Kamera cyfrowa

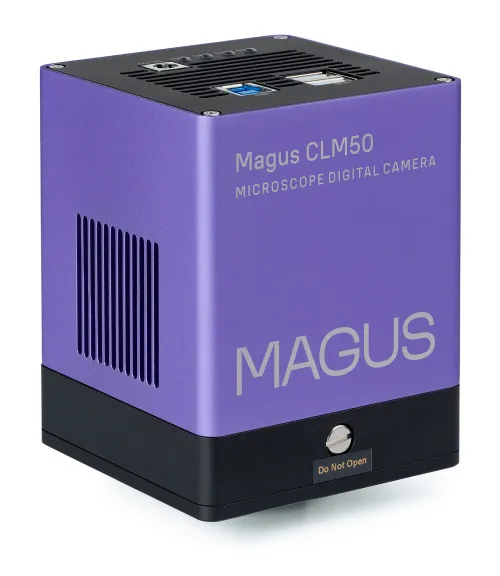

Kamera cyfrowa MAGUS CLM50 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola. Kamera jest wyposażona w matrycę o rozdzielczości 1,7 MP generującą realistyczny obraz w rozdzielczości 1600x1100 pikseli. Wideo jest nagrywane z prędkością 33 kl./s w maksymalnej rozdzielczości. Obraz jest płynny, ma płynne i subtelne przejścia między klatkami. Ruch preparatu jest wyświetlany w czasie rzeczywistym bez opóźnień. Kamera ułatwia pracę z ruchomymi obiektami i doskonale sprawdza się podczas prezentacji w klasie. Kamera jest wyposażona w interfejs USB 3.0. Szybkość transferu danych jest 10 razy większa niż w przypadku kamer USB 2.0. Ta kamera o dużej szybkości jest zalecana do profesjonalnych laboratoriów, badań lub edukacji na poziomie szkół wyższych.

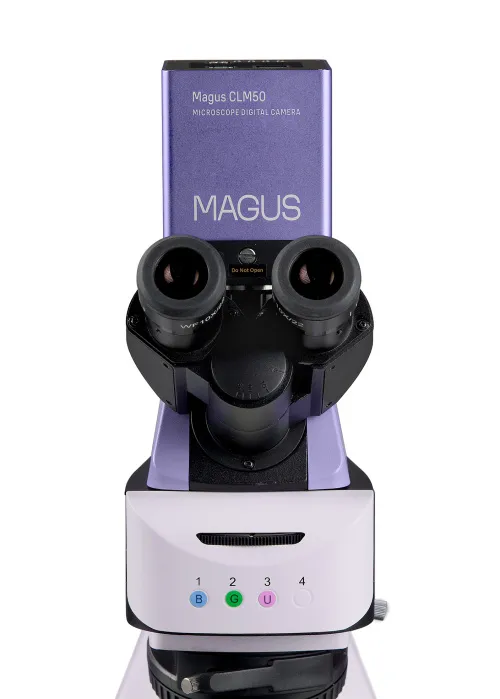

Głowica mikroskopu

Trójokularowa z układem optycznym z korekcją do nieskończoności. Tuby okularów można obracać o 360°. Użytkownik może dostosować wysokość okularu do własnych potrzeb. W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Stały współczynnik dzielenia wiązki wynosi 50/50. Pionowa tuba zapewnia powiększenie 0,55 raza. Po połączeniu z dołączonym adapterem o powiększeniu 1 raza ostateczne powiększenie kamery wynosi 0,55 raza. Podczas obliczania pola widzenia i powiększenia na ekranie dla każdego obiektywu, stosuj ogólny współczynnik 0,55 raza. Podstawowa konfiguracja zawiera okulary 10x/ 22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych. Płaskie gumowe muszle oczne chronią okulary przed zarysowaniami.

Miska rewolwerowa i obiektywy

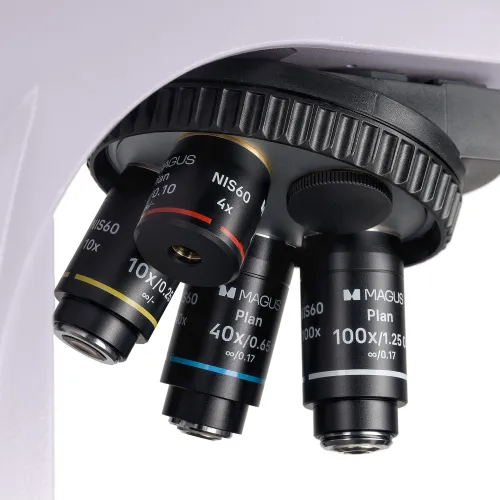

Kodowana miska rewolwerowa na pięć obiektywów jest zwrócona do wewnątrz: użytkownik widzi obiektyw umieszczony na ścieżce optycznej, a przestrzeń nad stolikiem jest wolna. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia. Odległość parafokalna wynosi 60 mm. Obiektyw o powiększeniu 40 razy z większą odległością roboczą 1,5 mm zapewnia dodatkową ochronę przedniej soczewki przed kontaktem z olejkiem immersyjnym podczas obrotu miski rewolwerowej. Nad miską rewolwerową umieszczono gniazdo z wtyczką do analizatora.

Utrzymanie komfortowego poziomu jasności przy zmianie powiększenia w obserwacji w świetle przechodzącym Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu, ponieważ jasność obrazu w okularach zwiększa się znacznie. Mikroskop MAGUS Lum D460L jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Mikroskop zapamiętuje jasność dla każdego obiektywu wybranego przez użytkownika i automatycznie ustawia tę jasność podczas obracania miski rewolwerowej. Inteligentny system sterowania oświetleniem skraca czas potrzebny na dostosowanie poziomu jasności. Mikroskop MAGUS Lum D460L zwiększa komfort użytkownika i oszczędza czas, nawet gdy praca wymaga częstych zmian powiększenia.

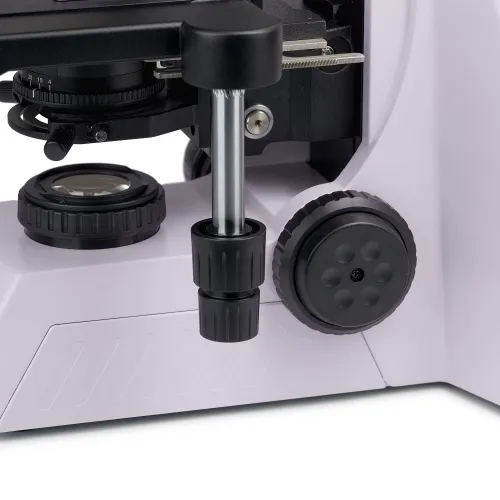

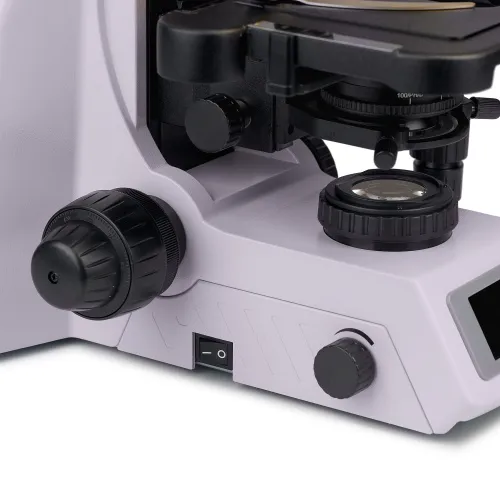

Mechanizm regulacji ostrości

Współosiowe pokrętła precyzyjnej i zgrubnej regulacji ostrości. Pokrętło zgrubnej regulacji ostrości umieszczono po lewej stronie. Pokrętła precyzyjnej regulacji ostrości umieszczono po obu stronach. Pokrętło po prawej stronie ma wgłębienia na palce. Pierścień po lewej stronie reguluje napięcie śruby zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

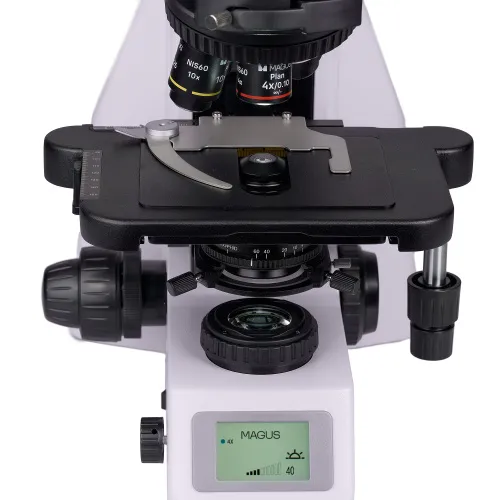

Stolik

Stolik nie ma mechanizmu zębatkowego osi X, co zwiększa ergonomię. Mechanizm napędzany paskiem umożliwia płynny ruch preparatu. Uchwyt na preparaty jest zamocowany dwoma śrubami i można go szybko zdemontować podczas ręcznego badania. Długi uchwyt sterujący stolikiem zwiększa komfort użytkownika: dłoń może swobodnie spoczywać na stole.

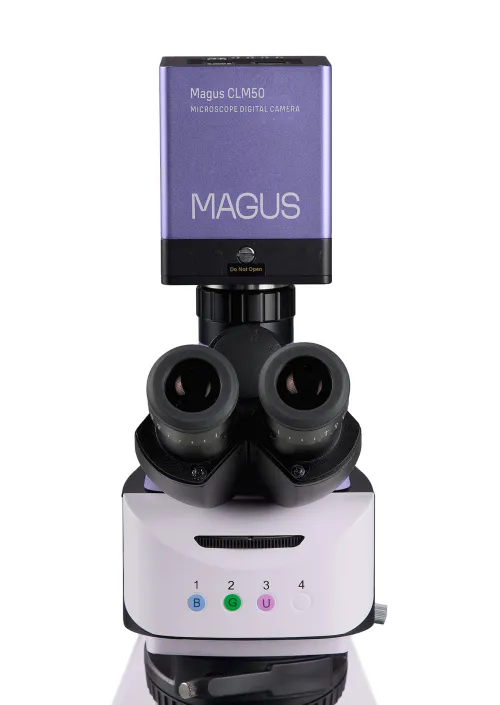

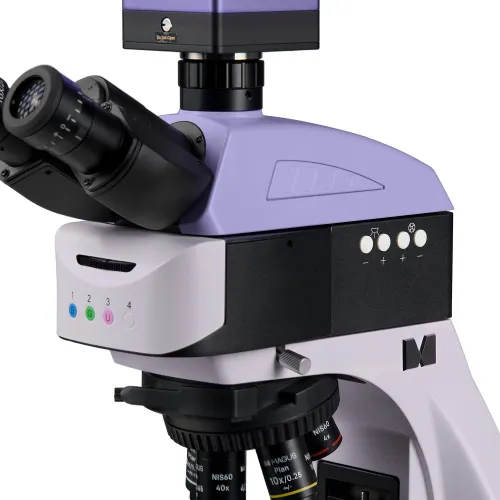

Zmotoryzowana przystawka fluorescencyjna

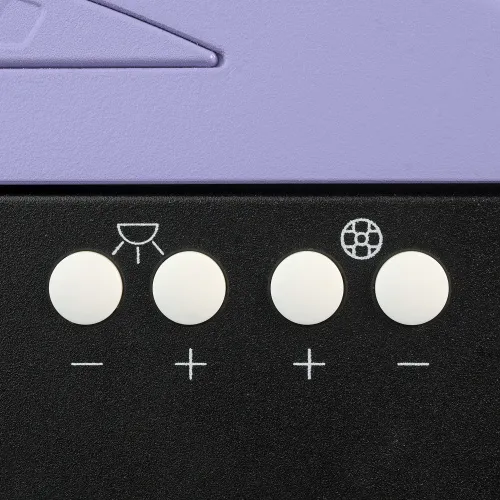

Wewnątrz przystawki umieszczono obrotową głowicę z 4 ustawieniami i trzema szerokopasmowymi filtrami fluorescencyjnymi o różnych długościach fali: niebieskim (B), zielonym (G) i ultrafioletowym (UV). Wymagany filtr jest wprowadzany do ścieżki optycznej poprzez kliknięcie przycisku. Jeden przycisk na przystawce obraca głowicę do następnego filtra zgodnie z ruchem wskazówek zegara, a drugi obraca głowicę w kierunku przeciwnym do ruchu wskazówek zegara. Jedno położenie wieżyczki odpowiada obserwacji metodą jasnego pola w świetle przechodzącym. Źródłem oświetlenia wzbudzającego są diody LED. Diody LED natychmiast osiągają jasność ustawioną przez użytkownika. Nie nagrzewają się podczas długotrwałego świecenia i w razie potrzeby można je szybko wyłączyć. Ułatwia to przełączanie się z techniki jasnego pola na fluorescencję i z powrotem. Jasność oświetlenia LED jest regulowana za pomocą dwóch dodatkowych przycisków umieszczonych w tym samym obszarze co przyciski wieżyczki. Żywotność diod LED wynosi 50 000 godzin. W przypadku uczelni wyższych zaleca się wybór fluorescencji opartej na diodach LED, ponieważ jest ona najbezpieczniejszą opcją i nie wymaga częstej konserwacji.

Oświetlenie Köhlera w świetle przechodzącym

Prawidłowe ustawienie oświetlenia Köhlera poprawia jakość obrazu preparatu. Z takim oświetleniem można uzyskać maksymalną rozdzielczość w każdym obiektywie, a także równomierne oświetlenie pola widzenia bez ciemniejszych obszarów przy krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.

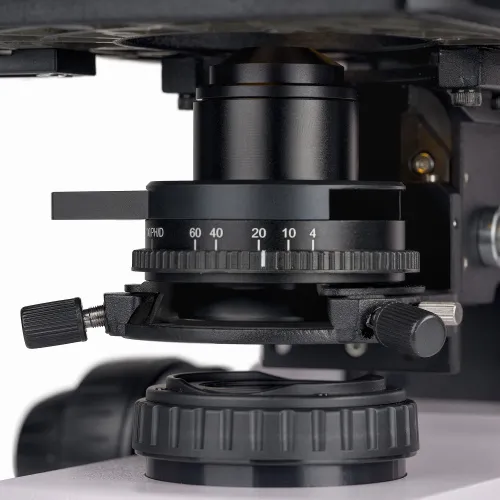

Kondensor

Kondensor ma regulację wysokości i można go wycentrować. Typ montażu: dovetail. Pierścień kondensora reguluje irysową przysłonę aperturową. Korpus kondensora ma oznaczenie powiększenia obiektywów, a pierścień ma oznaczenie wskaźnika. Aby uzyskać kontrast w każdym obiektywie, zaleca się obrócenie pierścienia tak, aby oznaczenie wskaźnika odpowiadało oznaczeniu powiększenia używanego obiektywu. Kondensor ma gniazdo z wtyczką na suwak ciemnego pola lub suwak kontrastu fazowego. Możliwość szybkiej instalacji suwaka oszczędza czas podczas zmiany metody obserwacji.

Źródło światła przechodzącego

Oświetlacz światłem przechodzącym wykorzystuje lampę LED 3 W. Barwa oświetlenia nie zmienia się w przypadku regulacji jasności. Żywotność diod LED wynosi 50 000 godzin.

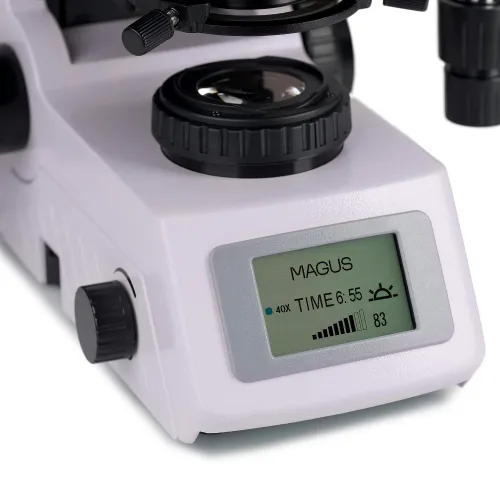

Ekran LCD stanu

Ekran LCD na podstawie mikroskopu wyświetla powiększenie obiektywu, jasność źródła oświetlenia oraz tryb pracy ("uśpienia" i "ekologiczny"). Za pomocą ekranu i dwóch pokręteł użytkownik mikroskopu reguluje jasność, blokuje regulację jasności oraz ustawia tryb uśpienia i czas automatycznego wyłączania.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych. Mikroskop MAGUS Lum D460L zapewnia użytkownikowi komfort podczas pracy. Obracając tuby okularów, użytkownik może dostosować wysokość obserwacji, aby zapobiec zmęczeniu pleców i szyi. Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie. Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ długi uchwyt sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym. Mikroskop jest wyposażony w specjalny uchwyt do przenoszenia. Konstrukcja umożliwiająca ukrycie przewodu zasilającego poprawia estetykę miejsca pracy oraz bezpieczeństwo przenoszenia mikroskopu, a także ułatwia przechowywanie urządzenia.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu. Opcjonalne obiektywy zapewniają dodatkowe powiększenie. Okulary zwiększają zakres powiększenia mikroskopu. Opcjonalne okulary umożliwiają maksymalne wykorzystanie potencjału najczęściej używanego obiektywu. Urządzenie do kontrastu fazowego, suwak ciemnego pola i polaryzator/analizator poszerzają zakres dostępnych technik kontrastowych, dzięki czemu można badać preparaty niewidoczne w jasnym polu. Preparat kalibracyjny który można łączyć z okularem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

MAGUS Lum D460L jest alternatywą dla następujących modeli: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Cechy mikroskopu:

• Badanie preparatów emitujących fluorescencję pod wpływem światła wzbudzającego
• Techniki obserwacji mikroskopowych: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
• Głowica trójokularowa o regulowanej wysokości dostosowywanej do obserwatora, tuba pionowa do montażu kamery cyfrowej; dzielenie wiązki 50/50
• Kodowana miska rewolwerowa: jasność źródła oświetlenia jest ustawiana automatycznie w zależności od wybranego obiektywu
• Oświetlacz światłem przechodzącym to energooszczędna lampa LED o mocy 3 W i żywotności do 50 000 godzin
• Oświetlenie Köhlera do światła przechodzącego, wyśrodkowany kondensor z regulacją wysokości i oznaczeniem apertury obiektywu
• Inteligentny system sterowania światłem przechodzącym: automatyczny wybór jasności, blokada regulacji jasności, zegar automatycznego wyłączania, ekran LCD wyświetlający stan pracy
• Stolik bez mechanizmu zapadkowego pozycjonowania osi X, z długim uchwytem sterującym ułatwiającym obsługę

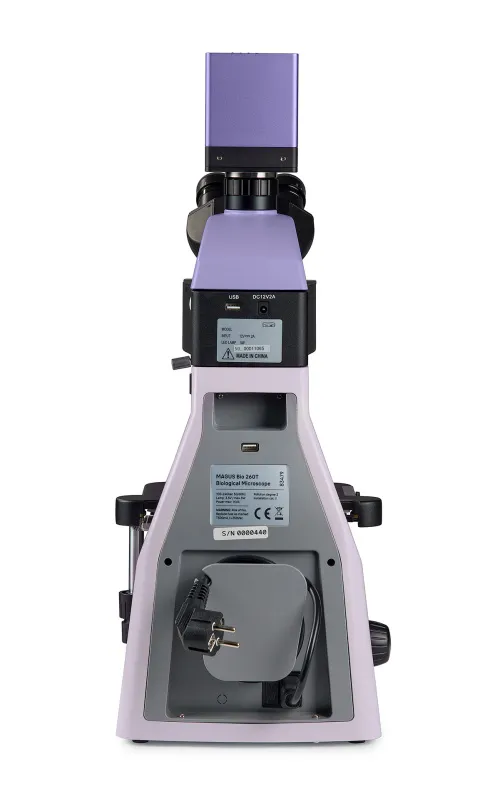

• Ergonomiczna podstawa z uchwytem do przenoszenia i schowkiem na przewód zasilający
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Cechy kamery:

• Do obserwacji technikami fluorescencji i ciemnego pola
• Rozdzielczość 1,7 MP umożliwiająca rejestrowanie szczegółowych obrazów przy dużym powiększeniu; niski poziom szumów oraz niskie rozproszenie mocy
• 33 kl./s przy obserwacji ruchomych preparatów rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania.
• Migawka globalna zapewniająca szybki odczyt sygnału z matrycy, zwiększoną jasność obrazu i brak fałszywych efektów optycznych podczas obserwacji poruszających się obiektów

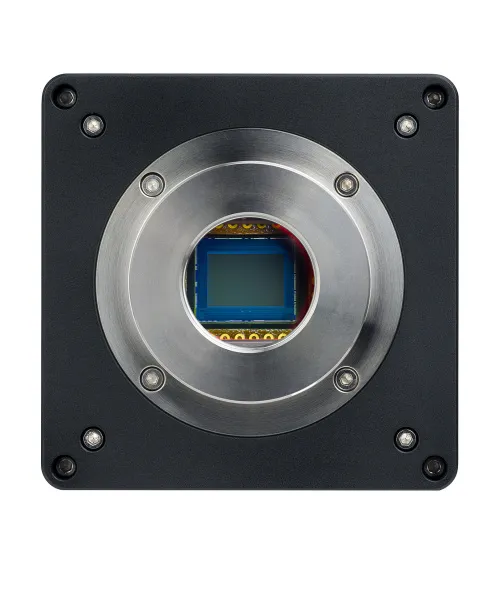

• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Pozwala uzyskać wyraźniejszy, jaśniejszy i bardziej nasycony kolorami obraz.

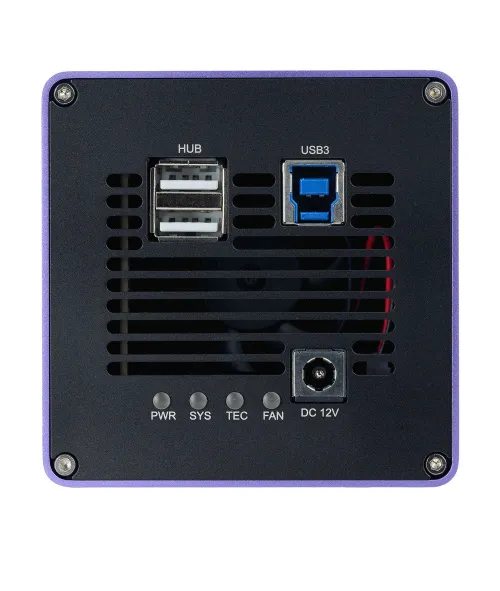

• Gniazdo USB 3.0 zapewnia szybki transfer danych bez szarpnięć i opóźnień
• Oprogramowanie z funkcjami robienia zdjęć, nagrywania filmów, edycji, wyświetlania obrazu na zewnętrznym wyświetlaczu oraz pomiar wartości kątowych i liniowych

Zestaw:

• Kamera cyfrowa MAGUS CLM50 (kamera cyfrowa, kabel USB, zasilacz, futerał, pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
• Kondensor Abbego
• Zmotoryzowana przystawka fluorescencyjna
• Kostki z filtrem fluorescencyjnym B/G/UV
• Trójokularowa głowica mikroskopu
• Obiektyw planarno-achromatyczny Plan 4x/0,10 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 10x/0,25 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40x/0,65 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,25 olejowy ∞/0,17 (z mechanizmem sprężynowym), odległość parafokalna: 60 mm
• Okular 10x/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Adapter z montażem typu C
• Przewód zasilający mikroskopu
• Zasilacz do przystawki do fluorescencji
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 10x/22 mm z krzyżem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Obiektyw planarno-achromatyczny Plan 2x/0,06 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20x/0,40 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 60x/0,80 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 60x/1,42 olejowy ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,10 ∞/0,17 wodny, odległość parafokalna: 60 mm
• Zestaw obiektywów planarno-semi-apochromatycznych do obserwacji metodą fluorescencyjną: 4x, 10x, 20x, 40x, 100x (olejowy); ∞/0,17; odległość parafokalna 60 mm
• Urządzenie do kontrastu fazowego: zestaw suwaków kontrastu fazowego, dodatkowy teleskop wyśrodkowujący, zestaw obiektywów kontrastu fazowego
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, pomocniczy teleskop wyśrodkowujący
• Suwak ciemnego pola
• Kondensor ciemnego pola NA 0,7–0,9 do obserwacji na sucho
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Zestaw polaryzator/analizator
• Preparat kalibracyjny
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
• Adapter z montażem typu C
• Ekran LCD i kamera cyfrowa z interfejsem HDMI
