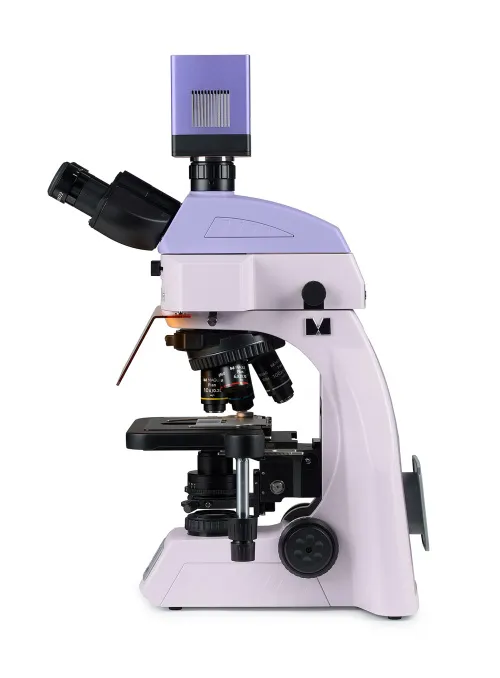

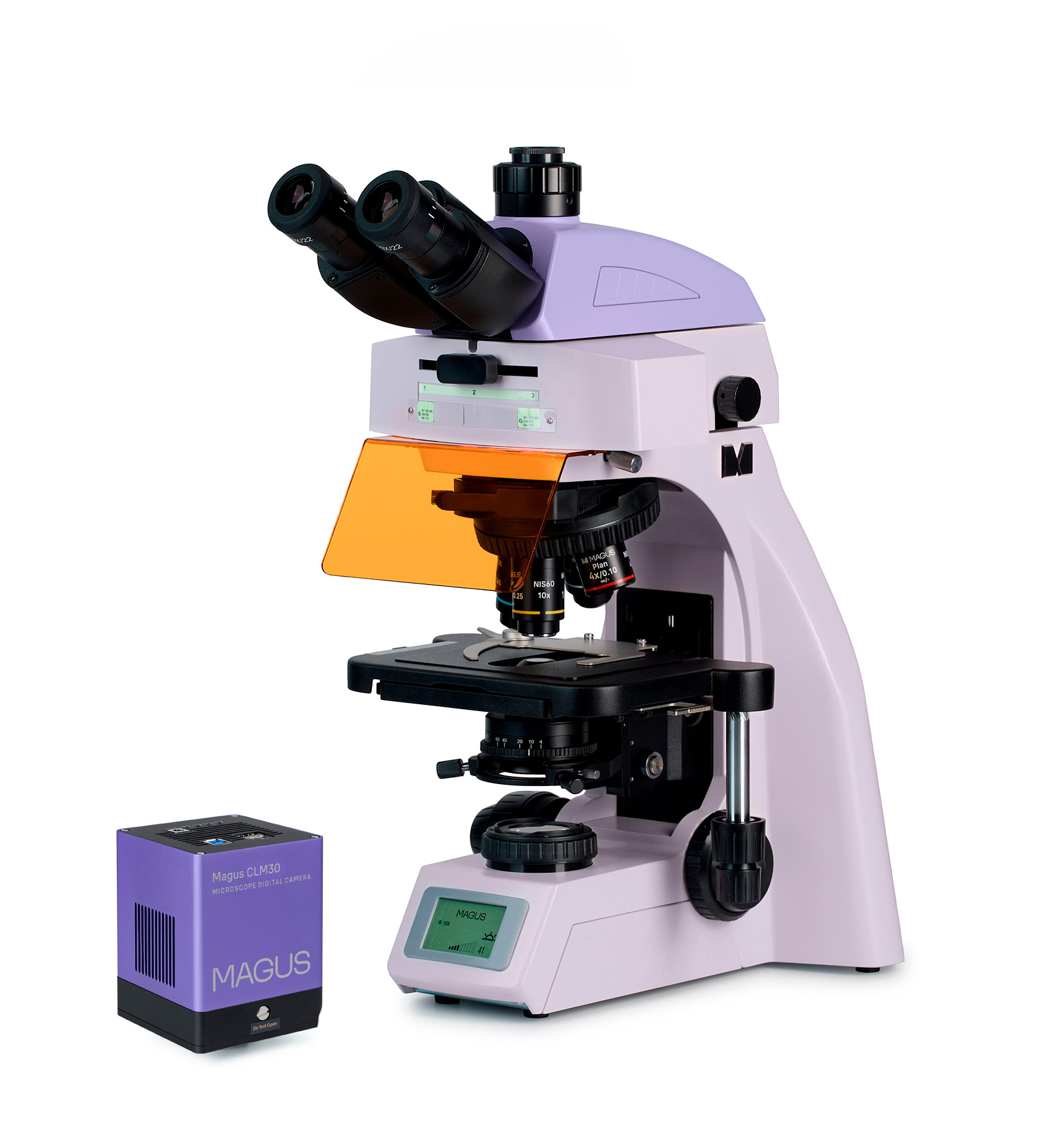

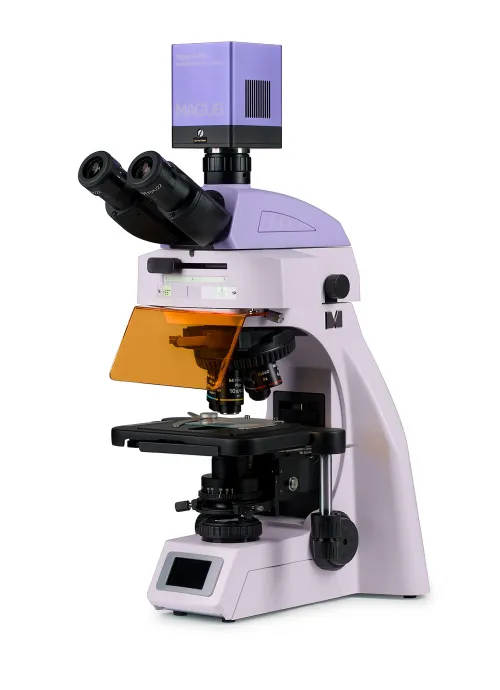

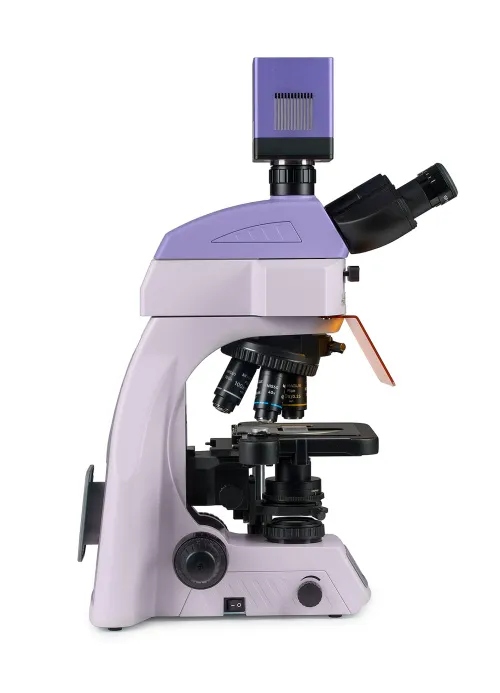

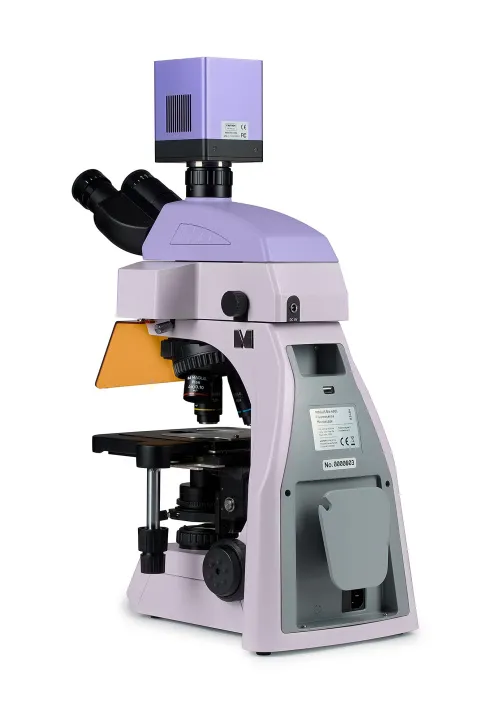

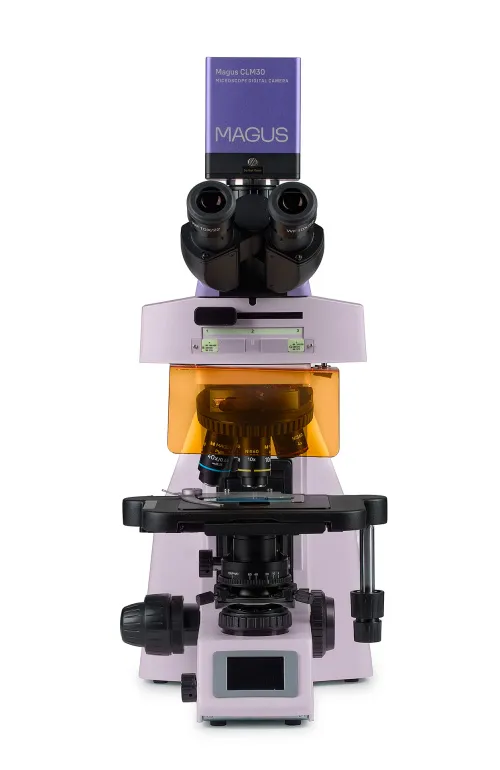

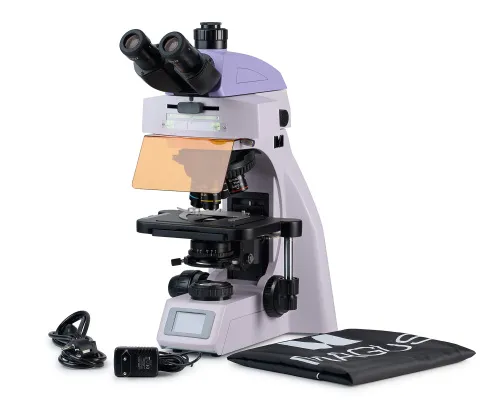

Cyfrowy mikroskop fluorescencyjny MAGUS Lum D450L

Mikroskop służy do obserwacji preparatów w świetle odbitym przy użyciu techniki fluorescencji oraz w świetle przechodzącym przy użyciu techniki jasnego pola. Akcesoria opcjonalne umożliwiają również stosowanie technik ciemnego pola, polaryzacji i kontrastu fazowego.
Kodowana miska rewolwerowa utrzymuje komfortowy poziom jasności podczas zmiany obiektywów. Inteligentny system sterowania oświetleniem mikroskopu zwiększa komfort i szybkość codziennej pracy badacza. "Inteligentne" funkcje pomagają uczniom łatwiej wdrażać się do zawodu i zdobyć niezbędne doświadczenie zawodowe.

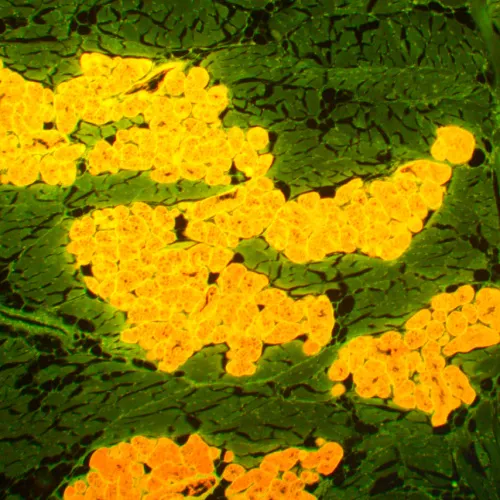

Mikroskopia fluorescencyjna opiera się na zdolności niektórych substancji do świecenia pod wpływem światła z określonej części widma. W mikroskopie MAGUS Lum D450L obiekty są naświetlane niebieskim i zielonym światłem. Długość fali emitowanego światła jest większa niż długość fali światła wzbudzającego. Preparat świeci odpowiednio światłem zielono-żółtym lub czerwonym. Niektóre preparaty świecą same, natomiast inne świecą po zastosowaniu barwników fluorescencyjnych.
Mikroskop ma kamerę 8,3 MP i gniazdo USB 3.0. Kamerę można połączyć z komputerem i wyświetlać obraz na jego ekranie. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji.
Mikroskop jest wykorzystywany w placówkach i laboratoriach medycznych, organizacjach badawczych, ośrodkach kryminalistyki, a także w organizacjach przemysłowych i środowiskowych, firmach farmaceutycznych i placówkach edukacyjnych.

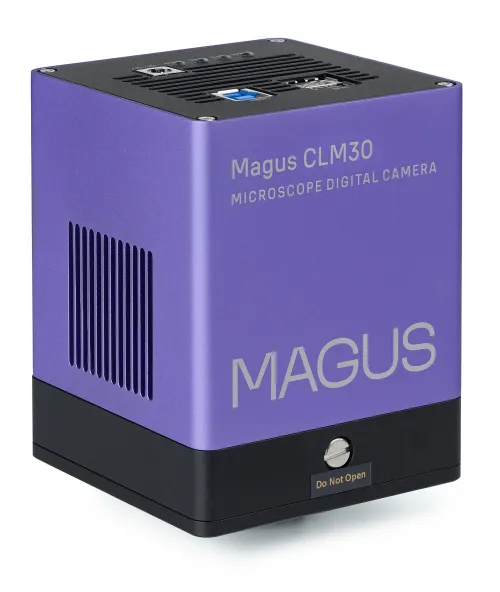

Kamera cyfrowa

Kamera cyfrowa MAGUS CLM30 służy do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola. Matryca SONY Exmor CMOS o wysokiej czułości i niskim poziomie szumów gwarantuje niezawodną wizualizację fluorescencji nawet przy niskiej intensywności fluorescencji.
Dwustopniowy termoelektryczny moduł chłodzący wydajnie ogranicza szum termiczny podczas długich ekspozycji.
Wysoka światłoczułość w połączeniu z niskim poziomem szumów pozwala na stosowanie szerokiego zakresu czasu ekspozycji, od ułamków milisekund aż po pełną godzinę. Dzięki takiej wszechstronności można korzystać z kamery przy wielu technikach obserwacji: w jasnym polu, w ciemnym polu, polaryzacji i fluorescencji.

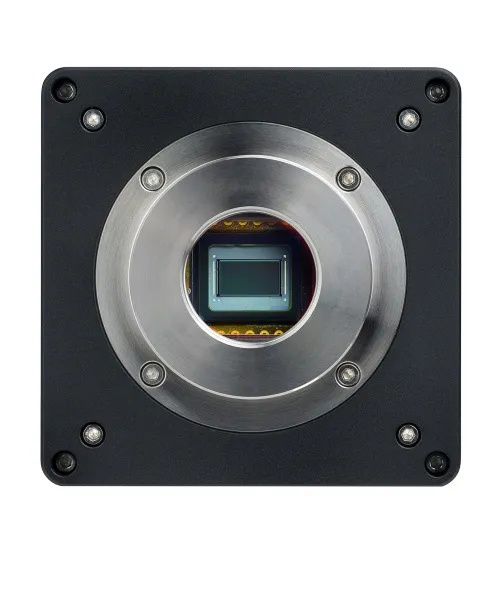

Matryca 1/1,2” 8,3 MP generuje szczegółowe obrazy w rozdzielczości 3840x2160 pikseli.

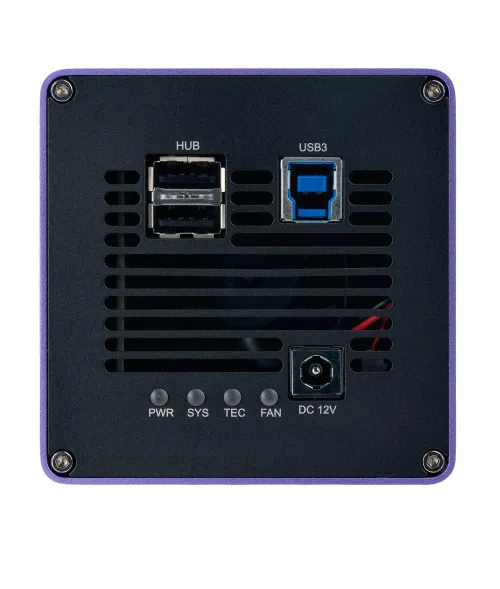

Kamera obsługuje rejestrację zdjęć i filmów w wysokiej rozdzielczości, w tym 4K, a połączenie przez USB 3.0 przyspiesza przesyłanie danych i zwiększa płynność pracy. Wszystkie parametry obrazu są obsługiwane przez oprogramowanie MAGUS View, które zapewnia precyzyjną kontrolę ekspozycji i jasności obrazu.

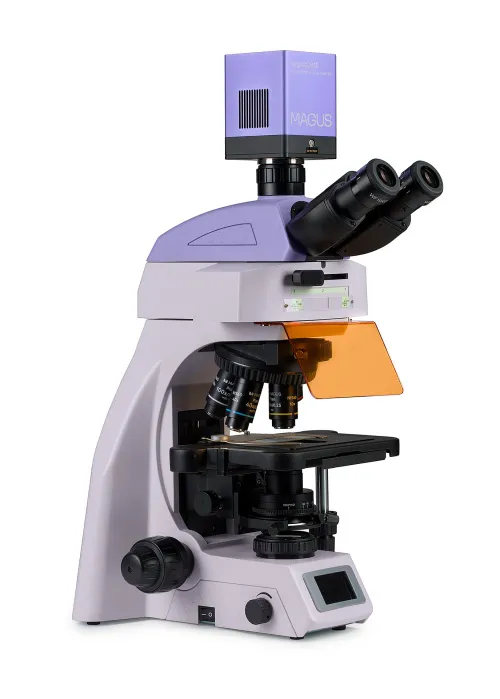

Kamerę MAGUS CLM30 można zamontować w tubie głowicy trójokularowej przy użyciu adaptera z montażem typu C.

Głowica mikroskopu

Głowica trójokularowa z układem optycznym z korekcją do nieskończoności. Tuby okularów można podnosić lub obniżać, obracając głowicę wokół osi. Użytkownik może dostosować wysokość okularu do własnych potrzeb.
W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Stały współczynnik dzielenia wiązki wynosi 50/50. Pionowa tuba zapewnia powiększenie 0,55 raza. Po połączeniu z dołączonym adapterem o powiększeniu 1 raza ostateczne powiększenie kamery wynosi 0,55 raza. Podczas obliczania pola widzenia i powiększenia na ekranie dla każdego obiektywu, stosuj ogólny współczynnik 0,55 raza.
Podstawowa konfiguracja zawiera okulary 10x/ 22 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych. Płaskie gumowe muszle oczne chronią okulary przed zarysowaniami.

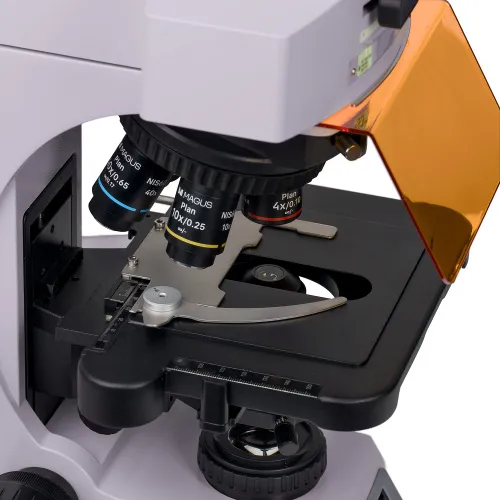

Miska rewolwerowa i obiektywy

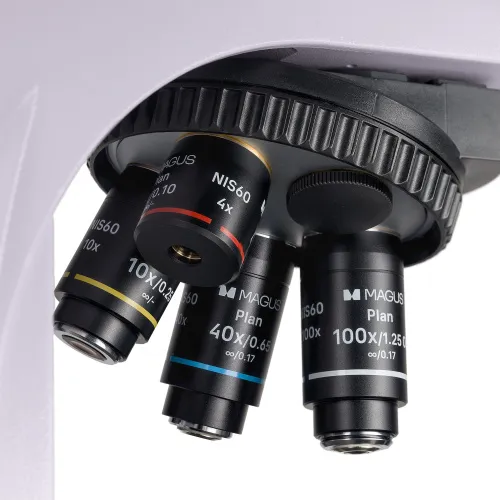

Kodowana miska rewolwerowa na pięć obiektywów jest zwrócona do wewnątrz: użytkownik widzi obiektyw umieszczony na ścieżce optycznej, a przestrzeń nad stolikiem jest wolna. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia. Odległość parafokalna wynosi 60 mm.
Obiektyw o powiększeniu 40 razy z większą odległością roboczą 1,5 mm zapewnia dodatkową ochronę przedniej soczewki przed kontaktem z olejkiem immersyjnym podczas obrotu miski rewolwerowej.
Nad miską rewolwerową umieszczono gniazdo z wtyczką do instalacji analizatora.

Utrzymanie komfortowego poziomu jasności przy zmianie powiększenia w obserwacji w świetle przechodzącym

Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu, ponieważ jasność obrazu w okularach zwiększa się znacznie. Mikroskop MAGUS Lum D450L jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Mikroskop zapamiętuje jasność dla każdego obiektywu wybranego przez użytkownika i automatycznie ustawia tę jasność podczas obracania miski rewolwerowej. Inteligentny system sterowania oświetleniem skraca czas potrzebny na dostosowanie poziomu jasności. Mikroskop MAGUS Lum D450L zwiększa komfort użytkownika i oszczędza czas, nawet gdy praca wymaga częstych zmian powiększenia.

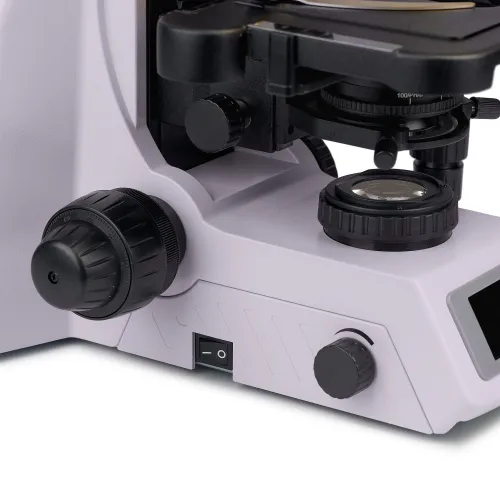

Mechanizm regulacji ostrości

Współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości.
Pokrętło zgrubnej regulacji ostrości umieszczono po lewej stronie. Pokrętła precyzyjnej regulacji ostrości umieszczono po obu stronach. Pokrętło po prawej stronie ma wgłębienia na palce.
Pierścień po lewej stronie reguluje napięcie śruby zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

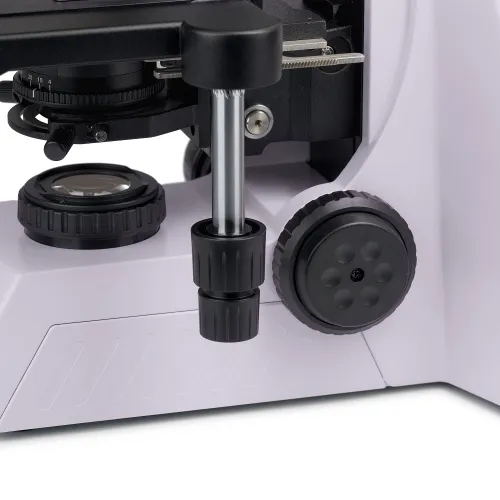

Stolik

Stolik nie ma mechanizmu zębatkowego osi X, co zwiększa ergonomię. Mechanizm napędzany paskiem umożliwia płynny ruch preparatu. Uchwyt na preparaty jest zamocowany dwoma śrubami i można go szybko zdemontować podczas ręcznego badania.
Długi uchwyt sterujący stolikiem zwiększa komfort użytkownika: dłoń może swobodnie spoczywać na stole.

Oświetlacz epi-fluorescencyjny

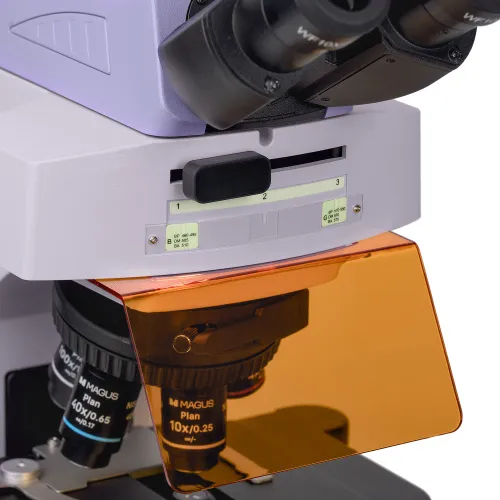

Źródło światła wzbudzającego fluorescencję: lampy LED o mocy 3 W, filtry o dwóch długościach fali światła: niebieski (B) i zielony (G). Ustawienie przełącznika na oświetlaczu światłem odbitym w pozycji lewej lub prawej pozwala wybrać aktywny filtr. Centralna pozycja przełącznika odpowiada obserwacji jasnego pola.
Diody LED natychmiast osiągają jasność ustawioną przez użytkownika. Nie nagrzewają się podczas długotrwałego świecenia i w razie potrzeby można je szybko wyłączyć. Ułatwia to przełączanie się z techniki jasnego pola na fluorescencję i z powrotem. Żywotność diod LED wynosi 50 000 godzin. W przypadku uczelni wyższych zaleca się wybór fluorescencji opartej na diodach LED, ponieważ jest ona najbezpieczniejszą opcją i nie wymaga częstej konserwacji.

Oświetlenie Köhlera w świetle przechodzącym

Ustawienie oświetlenia Köhlera zwiększa jakość obrazu preparatu. Takie oświetlenie umożliwia osiągnięcie maksymalnej rozdzielczości w każdym obiektywie. Równomierne oświetlenie pola widzenia bez zaciemnień na krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.

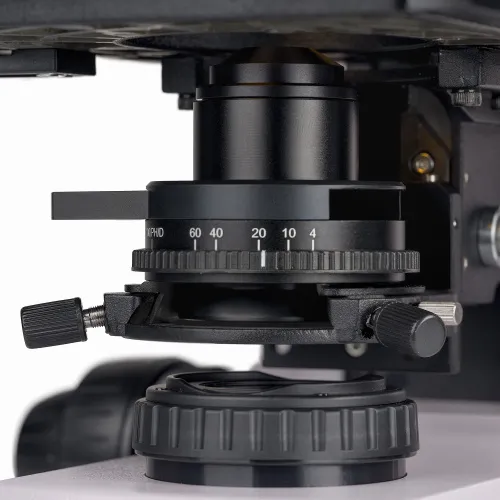

Kondensor

Kondensor ma regulację wysokości i można go wycentrować. Typ montażu: dovetail.
Pierścień kondensora reguluje irysową przysłonę aperturową. Korpus kondensora ma oznaczenie powiększenia obiektywów, a pierścień ma oznaczenie wskaźnika. Aby uzyskać kontrast w każdym obiektywie, zaleca się obrócenie pierścienia tak, aby oznaczenie wskaźnika odpowiadało oznaczeniu powiększenia używanego obiektywu.
Kondensor ma gniazdo z wtyczką na suwak ciemnego pola lub suwak kontrastu fazowego. Możliwość szybkiej instalacji suwaka oszczędza czas podczas zmiany metody obserwacji.

Źródło światła przechodzącego

Oświetlacz światłem przechodzącym wykorzystuje lampę LED 3 W. Barwa oświetlenia nie zmienia się w przypadku regulacji jasności. Żywotność diod LED wynosi 50 000 godzin.

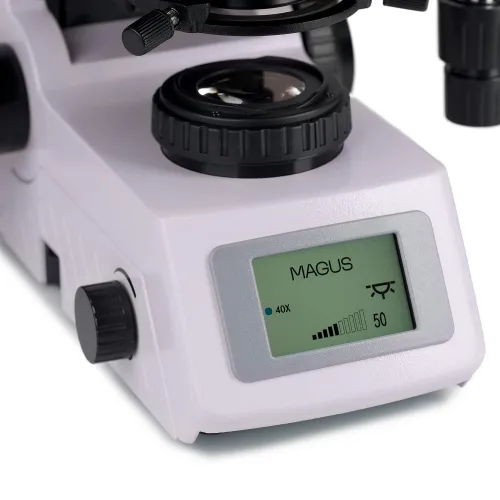

Ekran LCD stanu

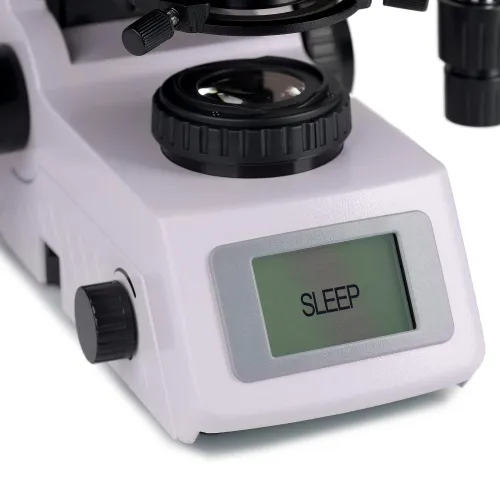

Ekran LCD na podstawie mikroskopu wyświetla powiększenie obiektywu, jasność źródła oświetlenia oraz tryb pracy ("uśpienia" i "ekologiczny").
Za pomocą ekranu i pokrętła użytkownik mikroskopu reguluje jasność, blokuje regulację jasności oraz ustawia tryb uśpienia i czas automatycznego wyłączania.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych.
Mikroskop MAGUS Lum D450L zapewnia użytkownikowi komfort podczas pracy.
Obracając głowicę mikroskopu, użytkownik wybiera wysokość punktu widzenia, aby nie nadwyrężać pleców i szyi.
Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie.
Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ pokrętło sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym.
Mikroskop jest wyposażony w specjalny uchwyt do przenoszenia.
Konstrukcja umożliwiająca ukrycie przewodu zasilającego poprawia estetykę miejsca pracy oraz bezpieczeństwo przenoszenia mikroskopu, a także ułatwia przechowywanie urządzenia.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu.
Opcjonalne obiektywy zapewniają dodatkowe powiększenie.
Okulary zwiększają zakres powiększenia mikroskopu. Opcjonalne okulary umożliwiają maksymalne wykorzystanie potencjału najczęściej używanego obiektywu.
Urządzenie do kontrastu fazowego, suwak ciemnego pola i polaryzator/analizator poszerzają zakres dostępnych technik kontrastowych, dzięki czemu można badać preparaty niewidoczne w jasnym polu.
Preparat kalibracyjny, który można łączyć z okularem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

Model MAGUS Lum D450L jest alternatywą dla następujących modeli: Carl Zeiss Primo Star iLED, Nikon ECLIPSE Si.

Cechy mikroskopu:

• Badanie preparatów emitujących fluorescencję pod wpływem światła wzbudzającego
• Techniki obserwacji mikroskopowych: fluorescencja w świetle odbitym, jasne pole w świetle przechodzącym
• Głowica trójokularowa z pionową tubą do montażu kamery cyfrowej i regulacją wysokości w celu dostosowania do obserwatora. Współczynnik dzielenia wiązki światła 50/50
• Kodowana miska rewolwerowa: jasność źródła oświetlenia jest ustawiana automatycznie w zależności od wybranego obiektywu
• Oświetlacz światłem odbitym: dwie lampy LED 3 W o różnych długościach fali
• Widoczne wzbudzające filtry fluorescencyjne: niebieski (B) i zielony (G)
• Oświetlacz światłem przechodzącym: energooszczędna lampa LED o mocy 3 W i okresie eksploatacji do 50 000 godzin
• Oświetlenie Köhlera w świetle przechodzącym
• Kondensor z regulacją wysokości i wyśrodkowania oraz oznaczeniem powiększenia obiektywu
• Inteligentny system sterowania światłem przechodzącym: automatyczny wybór jasności, blokada regulacji jasności, zegar automatycznego wyłączania, ekran LCD wyświetlający stan pracy
• Stolik bez mechanizmu zapadkowego pozycjonowania osi X, z długim uchwytem sterującym ułatwiającym obsługę
• Ergonomiczna podstawa z uchwytem do przenoszenia i schowkiem na przewód zasilający
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Cechy kamery:

• Do obserwacji mikroskopowych techniką fluorescencyjną i ciemnego pola z obiektywami o powiększeniu 4, 10, 20 i 40 razy
• Rozdzielczość 8,3 Mpix: podczas pracy z obiektywami o niskim powiększeniu kamera pozwala dostrzec drobniejsze szczegóły
• 45 kl./s i 70 kl./s w rozdzielczości 3840x2160 pikseli i 1920x1080 pikseli do obserwacji ruchomych preparatów, rejestracji wideo i przesuwania preparatu bez szarpnięć i opóźnień
• Moduł Peltiera obniża temperaturę matrycy podczas długotrwałej pracy i eliminuje szumy termiczne. Dlatego podczas robienia zdjęć można stosować długi czas naświetlania
• Podświetlana kolorowa matryca CMOS SONY Exmor zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
• Gniazdo USB 3.0 zapewnia szybki transfer danych bez szarpnięć i opóźnień
• Oprogramowanie z funkcjami robienia zdjęć, nagrywania filmów, edycji, wyświetlania obrazu na zewnętrznym wyświetlaczu oraz pomiar wartości kątowych i liniowych

Zestaw:

• Kamera cyfrowa MAGUS CLM30 (kamera cyfrowa, kabel USB, zasilacz 12 V, 3 A, futerał, pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Podstawa z wbudowanym zasilaczem, oświetlacz światłem odbitym do widocznej fluorescencji, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, mocowanie kondensora i miska rewolwerowa
• Kondensor Abbego
• Przystawka epi-fluorescencyjna
• Trójokularowa głowica mikroskopu
• Obiektyw planarno-achromatyczny 4x/0,10 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny 10x/0,25 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40x/0,65 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,25 olejowy ∞/0,17 (z mechanizmem sprężynowym), odległość parafokalna: 60 mm
• Okular 10x/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Adapter z montażem typu C
• Przewód zasilający mikroskopu
• Zasilacz do przystawki do fluorescencji
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 10x/22 mm z krzyżem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Obiektyw planarno-achromatyczny Plan 2x/0,06 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20x/0,40 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 60x/0,80 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 60x/1,42 olejowy ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,10 ∞/0,17 wodny, odległość parafokalna: 60 mm
• Zestaw obiektywów planarno-semi-apochromatycznych do obserwacji metodą fluorescencyjną: 4x, 10x, 20x, 40x, 100x (olejowy); ∞/0,17; odległość parafokalna 60 mm
• Urządzenie do kontrastu fazowego: zestaw suwaków kontrastu fazowego, zestaw obiektywów fazowych, teleskop wyśrodkowujący
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, pomocniczy teleskop wyśrodkowujący
• Suwak ciemnego pola
• Kondensor ciemnego pola NA 0,7–0,9 do obserwacji na sucho
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Zestaw polaryzator/analizator
• Płytka stolika, czarna
• Preparat kalibracyjny
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
• Adapter z montażem typu C
• Monitor i kamera cyfrowa z interfejsem HDMI
