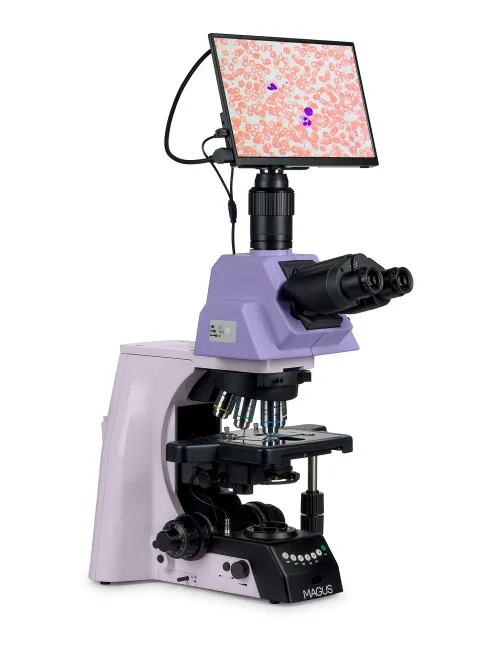

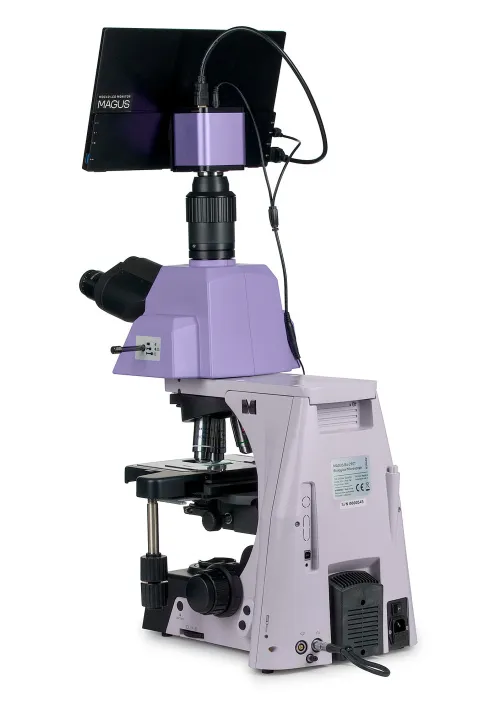

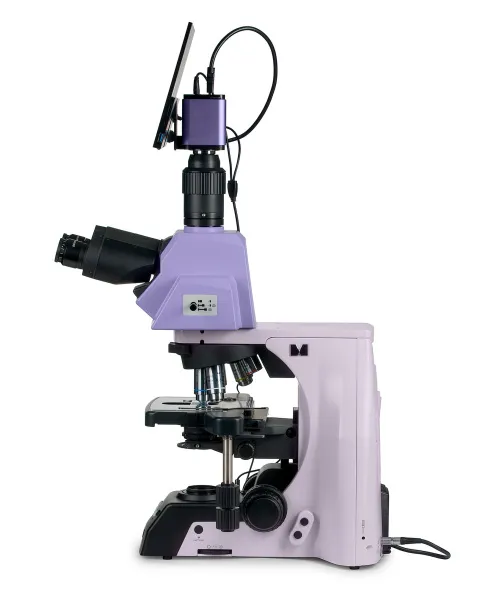

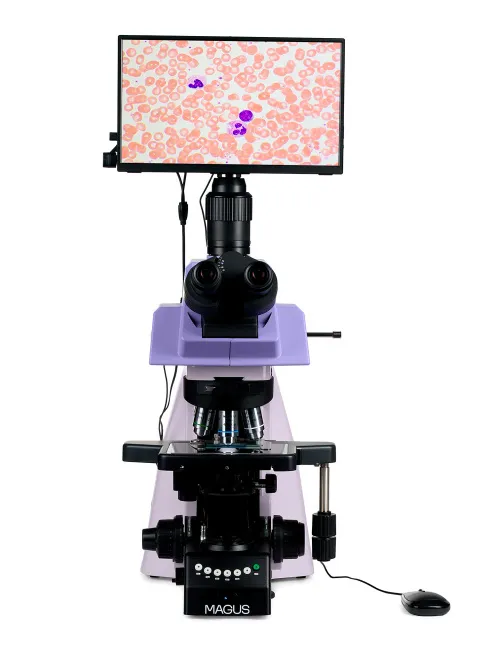

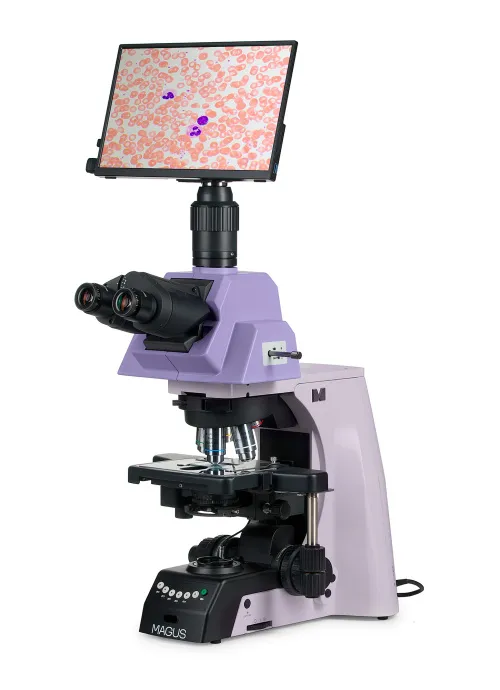

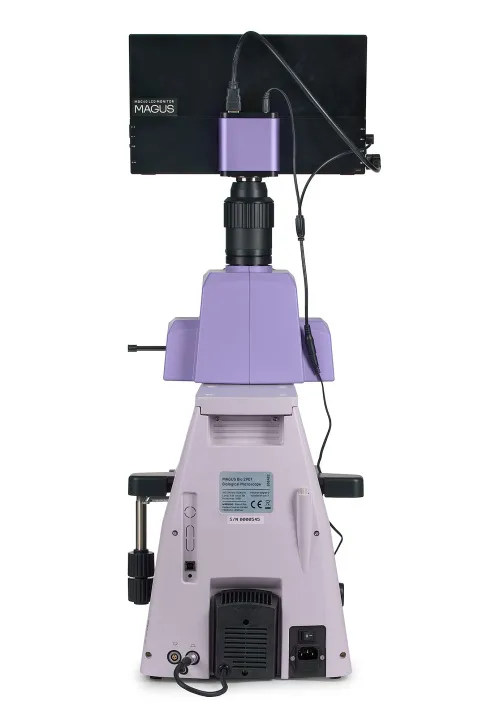

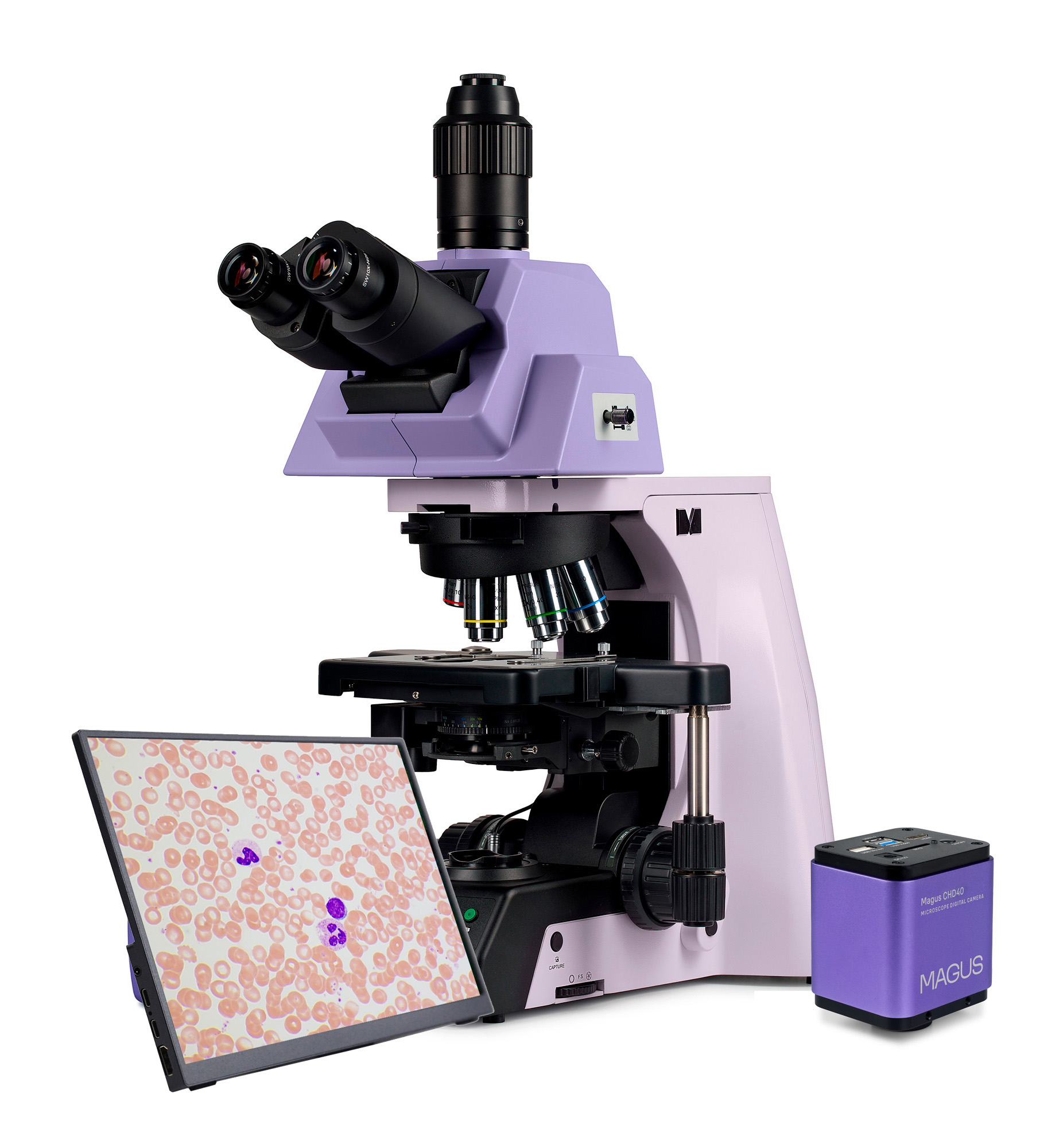

Cyfrowy mikroskop biologiczny MAGUS Bio D290T LCD

Mikroskop klasy badawczej. Mikroskop służy do obserwacji przezroczystych i półprzezroczystych preparatów biologicznych, takich jak rozmazy i przekroje poprzeczne, w świetle przechodzącym w jasnym polu. Zamontowanie dodatkowych akcesoriów umożliwia prowadzenie obserwacji technikami ciemnego pola, kontrastu fazowego, kontrastu różnicowo-interferencyjnego, fluorescencji i polaryzacji.
Miska rewolwerowa z napędem i kondensorem automatyzuje proces przełączania obiektywów i dostosowywania systemu oświetlenia do każdego z nich. Użytkownik nie rozprasza się koniecznością zmiany ustawień i może skoncentrować uwagę na prowadzonych badaniach, co znacznie zwiększa wydajność pracy.
Mikroskop nadaje się do analizy mikrobiologicznej, diagnostyki medycznej oraz zadań naukowych i badawczych.

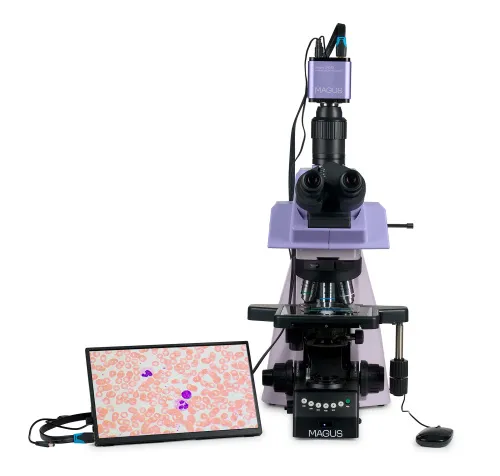

Mikroskop jest wyposażony w kamerę o rozdzielczości 8 Mpix i trzy gniazda wideo: HDMI, USB 3.0 i Wi-Fi. Można go podłączyć jednocześnie do kilku urządzeń: monitora, laptopa i komputera stacjonarnego. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji.
Monitor w mikroskopie cyfrowym ma rozdzielczość 4K.

Kamera cyfrowa

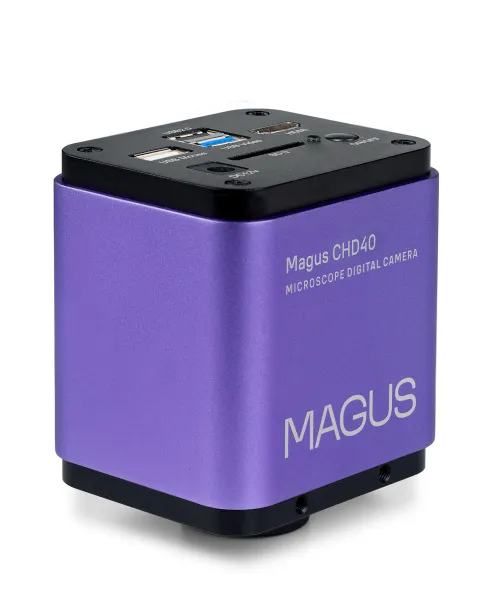

MAGUS CHD40 to cyfrowa kamera HDMI z trzema interfejsami wideo i automatycznym przełączaniem między jakością 4K i Full HD w zależności od rozdzielczości monitora.
Kamera ma matrycę 8 Mpix i zapewnia realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli) w przypadku połączenia przez HDMI lub USB 3.0. Po połączeniu przez Wi-Fi obraz ma rozdzielczość Full HD (1920x1080 pikseli).

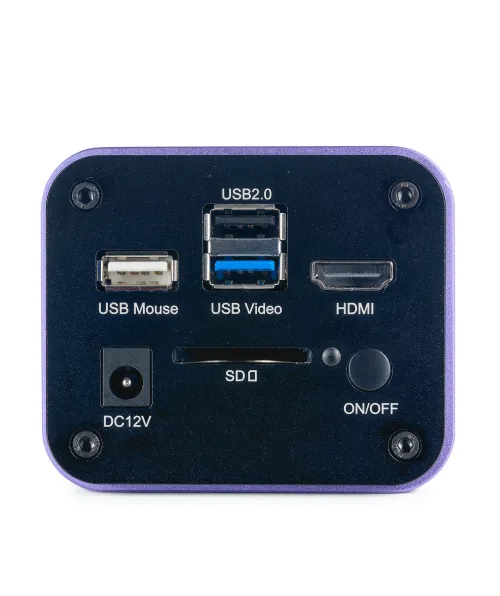

Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Połączenie z komputerem odbywa się za pośrednictwem Wi-Fi lub USB 3.0. Wideo jest nagrywane z prędkością 30 kl./s.
Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS.
Monitor jest łączony z kamerą zamontowaną w mikroskopie, aby wyświetlać obraz w czasie rzeczywistym. Jest on zgodny z kamerami HDMI MAGUS pracującymi w rozdzielczości 4K.
Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia: patrzenie na monitor pod kątem nie powoduje zniekształcenia odwzorowania kolorów.

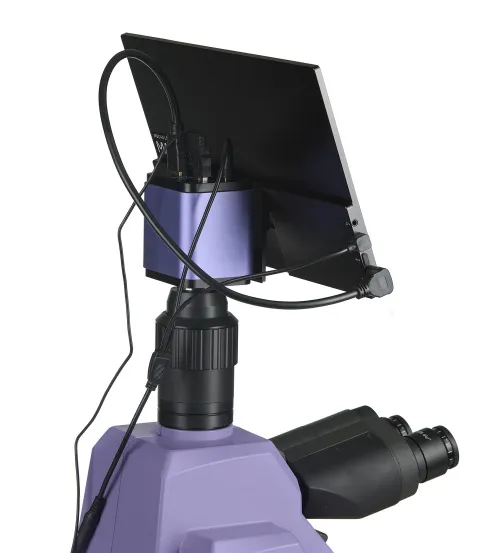

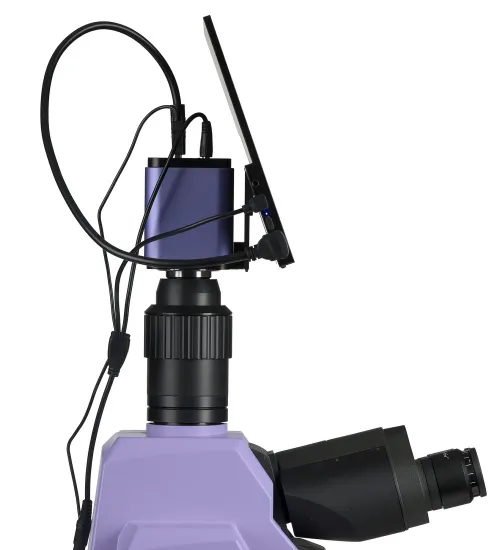

Wyświetlacz można umieścić na składanej podstawie na stole lub zamocować bezpośrednio na kamerze.

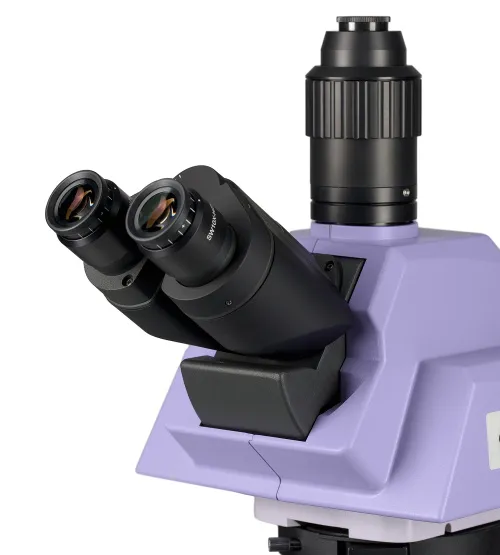

Głowica mikroskopu

Trójokularowa z układem optycznym z korekcją do nieskończoności. Użytkownik wybiera najwygodniejszy kąt nachylenia głowicy mikroskopu w zakresie od 0° do 35°. W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Wiązkę światła można podzielić w następujących konfiguracjach: 0/100, 100/0 lub 80/20.
Podstawowa konfiguracja zawiera okulary 10x/25 mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych.

Miska rewolwerowa i obiektywy

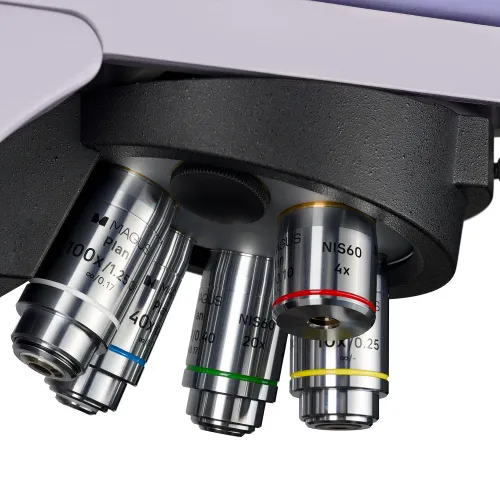

Miska rewolwerowa z napędem na 6 obiektywów jest zwrócona do wewnątrz: użytkownik widzi obiektyw umieszczony na ścieżce optycznej, a przestrzeń nad stolikiem jest wolna. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia. Obiektywy są planarno-achromatyczne, a odległość parafokalna wynosi 60 mm.
Nad miską znajduje się gniazdo z wtyczką do zamontowania analizatora, kompensatorów lub suwaków kontrastu różnicowo-interferencyjnego.

Zdalne sterowanie miską rewolwerową

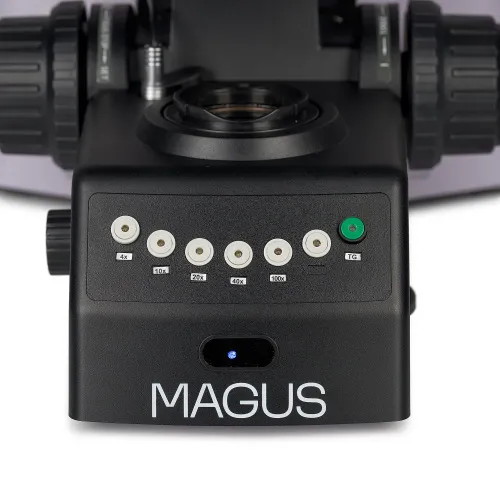

Na przednim panelu mikroskopu znajdują się przyciski wyboru obiektywów. Po naciśnięciu przycisku miska rewolwerowa automatycznie ustawia wybrany obiektyw w pozycji roboczej. Do przełączania między dwoma najczęściej używanymi obiektywami służy oddzielny przycisk.

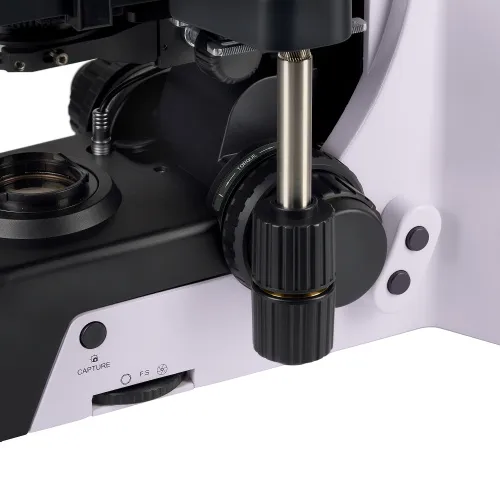

Po obu stronach korpusu, obok pokręteł regulacji ostrości, znajdują się przyciski do obracania miski rewolwerowej. Oświetlenie i położenie kondensora są automatycznie dostosowywane do wybranego obiektywu.
Te funkcje zwiększają komfort użytkownika, a także szybkość i wydajność jego pracy.

Utrzymywanie komfortowych poziomów jasności podczas przełączania powiększeń

Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu, ponieważ jasność obrazu w okularach zwiększa się znacznie. Mikroskop MAGUS Bio D290T LCD jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Mikroskop zapamiętuje jasność dla każdego obiektywu wybranego przez użytkownika i automatycznie ustawia tę jasność podczas obracania miski rewolwerowej. Inteligentny system sterowania oświetleniem skraca czas potrzebny na dostosowanie poziomu jasności. Mikroskop MAGUS Bio D290T LCD zwiększa komfort użytkownika i oszczędza czas, nawet gdy praca wymaga częstych zmian powiększenia.

Mechanizm regulacji ostrości

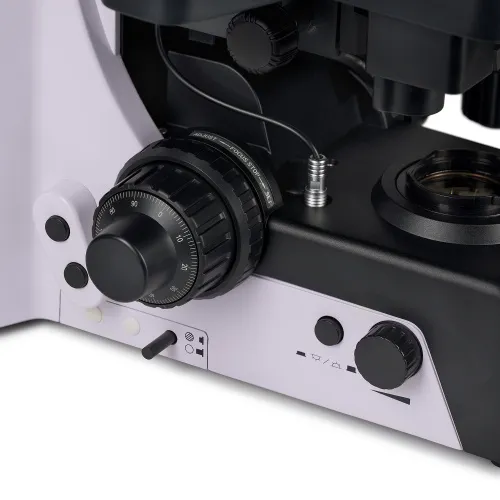

Mikroskop ma nisko umieszczone współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości. Badacz może położyć dłonie na blacie stołu i przyjąć wygodną pozycję przed mikroskopem.

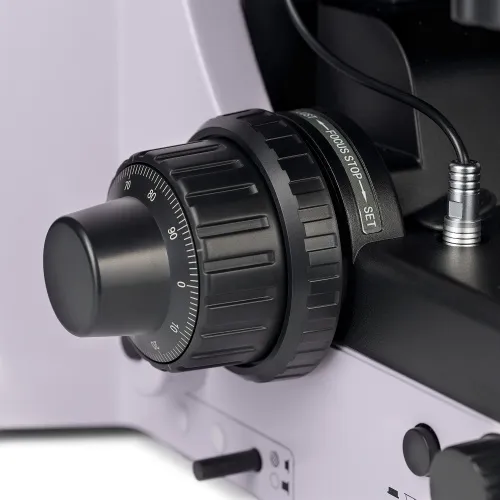

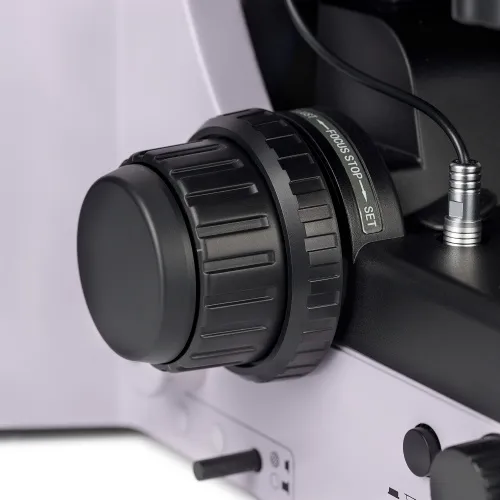

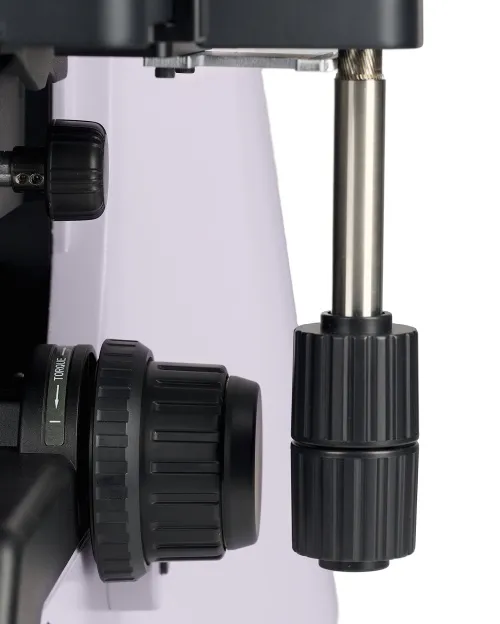

Pokrętło z blokadą zgrubnej regulacji ostrości ułatwia szybką regulację mikroskopu po zmianie obiektu badań. Pokrętło znajduje się po lewej stronie mikroskopu na tej samej osi co mechanizm regulacji ostrości.
Pierścień po prawej stronie reguluje napięcie mechanizmu posuwu zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

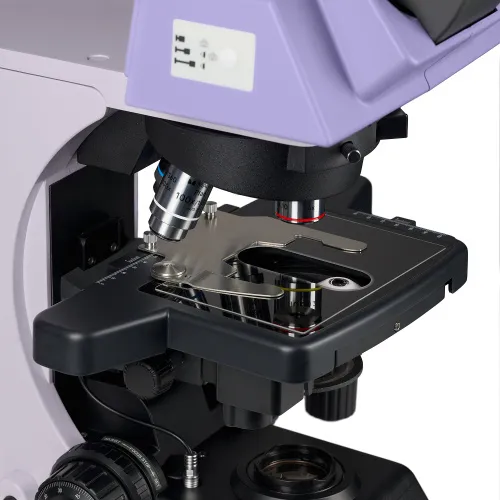

Stolik

Płytka stolika jest wykonana ze szkła szafirowego. Pod względem twardości, trwałości oraz odporności na zarysowania i środki chemiczne szkło szafirowe ustępuje tylko szkłu diamentowemu. Znacznie przewyższa ono popularne chemicznie hartowane szkło Gorilla Glass. Według skali Mohsa (dziesięciostopniowa skala względnej twardości powierzchni mineralnych), Gorilla Glass osiąga wynik 6,8, szkło szafirowe 9, a diamentowe 10.

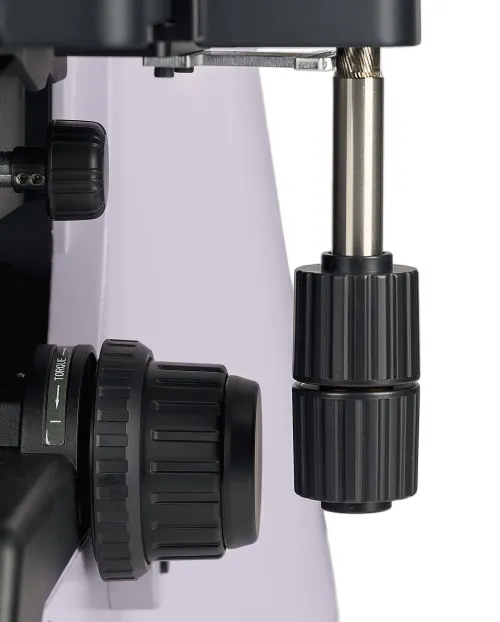

Uchwyt na preparaty jest zamocowany dwoma śrubami i można go szybko zdemontować podczas ręcznego badania. Pokrętło regulacji stolika z możliwością ustawienia wysokości zapewnia komfort użytkowania, umożliwiając oparcie dłoni na biurku i wygodną obsługę. Pokrętło sterujące pozwala również na regulację napięcia i wybór optymalnego napięcia rotacji zwiększającego płynne i precyzyjne przesuwanie preparatu.

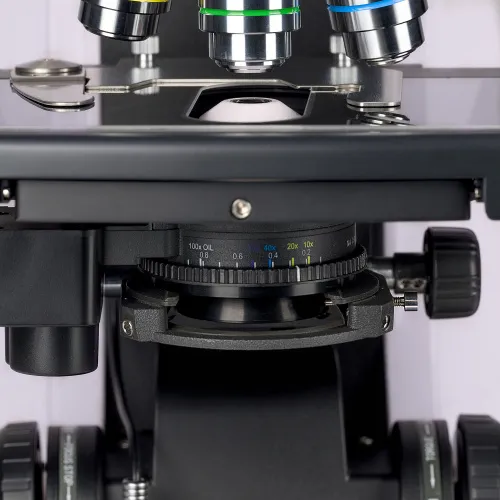

Kondensor

Optymalne ustawienia kondensora dla poszczególnych obiektywów: opuszczana soczewka automatycznie opuszcza ścieżkę światła w przypadku obiektywów o małym powiększeniu i ustawia się w niej z powrotem w przypadku obiektywów o powiększeniu większym niż 10 razy. Jedna czynność ręczna mniej oznacza szybszą i wygodniejszą obsługę. Użytkownik może również indywidualnie dostosować pozycję uchylnej soczewki do konkretnych badań.
Kondensor ma regulację wysokości i można go wycentrować. Typ montażu: dovetail.
Pierścień kondensora reguluje irysową przysłonę aperturową. Korpus kondensora ma białe oznaczenia apertury i kolorowe oznaczenia powiększenia obiektywów, natomiast pierścień ma oznaczenie wskaźnika. Aby uzyskać kontrast w każdym obiektywie, zaleca się obrócenie pierścienia tak, aby oznaczenie wskaźnika odpowiadało oznaczeniu apertury lub powiększenia używanego obiektywu.

Źródło oświetlenia

Oświetlacz światłem przechodzącym wykorzystuje lampę LED 3 W. Barwa oświetlenia nie zmienia się w przypadku regulacji jasności. Żywotność diod LED wynosi 50 000 godzin.

Oświetlenie Köhlera w świetle przechodzącym

Źródło oświetlenia umieszczono z tyłu mikroskopu, a światło jest kierowane do kolektora za pomocą lustra.
Kontrast obrazu jest obsługiwany przez przysłonę aperturową kondensora, a obszar pola oświetlonego jest regulowany przez przysłonę polową. Elementy do regulacji przysłony znajdują się po prawej stronie w dolnej części korpusu, obok elementów regulacji ostrości obrazu. Upraszcza to konfigurowanie oświetlenia Köhlera.
Oświetlacz Köhlera poprawia jakość obrazu obserwowanego preparatu: każdy obiektyw osiąga maksymalną rozdzielczość, a pole widzenia jest równomiernie oświetlone bez zaciemnień na krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych.
Mikroskop MAGUS Bio D290T LCD zapewnia użytkownikowi komfort podczas pracy.
Elementy z napędem zwiększają szybkość i upraszczają powtarzalne zadania przy częstej zmianie obiektywów.
Regulowana głowica pozwala użytkownikowi ustawić wygodny kąt widzenia i ograniczyć zmęczenie mięśni karku i pleców.
Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie.
Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ długi uchwyt sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu.
Opcjonalne obiektywy zapewniają dodatkowe powiększenie.
Okulary zwiększają zakres powiększenia mikroskopu. Opcjonalne okulary umożliwiają maksymalne wykorzystanie potencjału najczęściej używanego obiektywu.
Opcjonalne przystawki umożliwiają prowadzenie obserwacji technikami kontrastu fazowego, epi-fluorescencji, ciemnego pola, polaryzacji i mikroskopii DIC, co zwiększa możliwości mikroskopu i pozwala na badać preparaty niewidoczne w jasnym polu.
Kamery cyfrowe przekazują obraz z mikroskopu na monitor i umożliwiają przechowywanie plików, natomiast oprogramowanie wykonuje pomiary preparatów w czasie rzeczywistym.
Preparat kalibracyjny do który można łączyć z obiektywem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

Model MAGUS Bio D290T LCD jest alternatywą dla następujących modeli: Carl Zeiss Axiscope 5, Leica DM 2500, Leica DM 2500LED, Leica DM 3000, Leica DM 3000LED, Nikon ECLIPSE Ci, Nikon ECLIPSE Ni, Nikon ECLIPSE Si, Olympus BX 53, Olympus BX43 BX53 Fluo Evident.

Cechy mikroskopu:

• Obserwacja przezroczystych i półprzezroczystych preparatów metodą jasnego pola w świetle przechodzącym
• Ergonomiczna głowica trójokularowa z regulowanym kątem nachylenia i pionowym gniazdem kamery; współczynnik dzielenia wiązki (okular/kamera): 100/0, 0/100, lub 20/80
• Miska rewolwerowa z napędem obsługiwana za pomocą ergonomicznych przycisków umieszczonych na dolnej części podstawy umożliwiająca zmianę obiektywu jednym ruchem
• Oświetlacz światłem przechodzącym to energooszczędna lampa LED o mocy 3 W i żywotności do 50 000 godzin
• Oświetlenie Köhlera w świetle przechodzącym i kondensor z napędem z opuszczaną soczewką
• Inteligentny system sterowania oświetleniem – automatyczny wybór jasności przy zmianie obiektywu roboczego
• Stolik ma płytkę ze szkła szafirowego i długi uchwyt sterujący zapewniający wygodę podczas użytkowania
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Cechy kamery:

• Kamera działa autonomicznie, bez połączenia z komputerem, i za pośrednictwem interfejsu HDMI. Możliwość podłączenia do komputera za pośrednictwem Wi-Fi i interfejsu USB 3.0
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s z dowolnym wyjściem wideo przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień

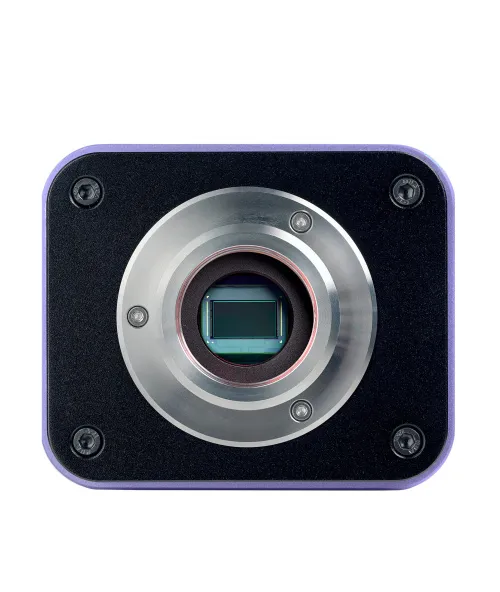

• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
• Oprogramowanie ma funkcje robienia zdjęć, nagrywania wideo, edycji, wyświetlania na monitorze zewnętrznym oraz pomiarów liniowych i kątowych

Funkcje monitora:

• Rozdzielczość 4K zapewnia bardzo szczegółowy, wyraźny i realistyczny obraz
• Matryca IPS zapewnia jasny i nasycony obraz z szerokimi kątami widzenia w pionie i poziomie
• Monitor można zamontować na kamerze lub na stole, w zależności od preferencji użytkownika

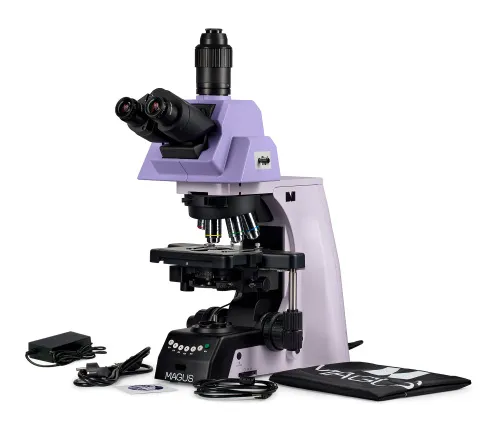

Zestaw:

• Kamera cyfrowa MAGUS CHD40 (kamera cyfrowa, przewód HDMI (1,5 m), przewód USB 3.0 (2 m), mysz USB, karta pamięci SD o pojemności 32 GB, zasilacz 12 V/1 A (Euro), pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40
• Podstawa z wbudowanym zasilaczem, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa z napędem
• Oświetlacz światłem przechodzącym z osłoną lampy
• Kondensor Abbego z napędem i uchylną soczewką
• Trójokularowa głowica mikroskopu
• Obiektyw planarno-achromatyczny Plan 4x/0,10 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 10x/0,25 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20x/0,40 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40x/0,65 ∞/0,17 (z mechanizmem sprężynowym), odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,25 olejowy ∞/0,17 (z mechanizmem sprężynowym), odległość parafokalna: 60 mm
• Okular 10x/25 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Adapter z montażem typu C o powiększeniu 1 raz
• Przewód zasilający mikroskopu
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Obiektyw planarno-achromatyczny Plan 2x/0,06 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 60x/0,80 ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 60x/1,42 olejowy ∞/0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,10 ∞/0,17 wodny, odległość parafokalna: 60 mm
• Zestaw obiektywów planarno-semi-apochromatycznych do obserwacji metodą fluorescencyjną Plan S-Apo 4x, 10x, 20x, 40x, 100x (olejowy) ∞/0,17, odległość parafokalna: 60 mm
• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 10x/22 mm z krzyżem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, teleskop wyśrodkowujący
• Kondensor ciemnego pola NA 0,7–0,9
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Urządzenie do kontrastu różnicowo-interferencyjnego (DIC)
• Przystawka epi-fluorescencyjna z obudową lampy rtęciowej, kostkami z filtrem fluorescencyjnym i modułem zasilania lampy rtęciowej
• Przystawka epi-fluorescencyjna ze źródłem oświetlenia LED, kostkami filtra fluorescencyjnego i kablem zasilającym
• Zestaw polaryzator/analizator
• Preparat kalibracyjny
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
