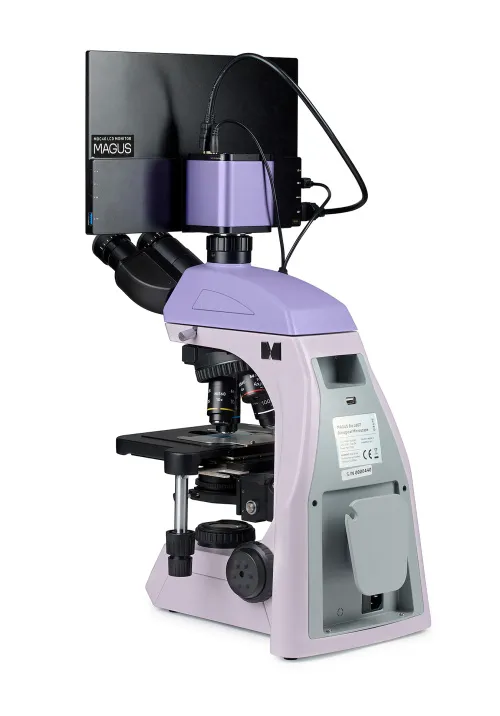

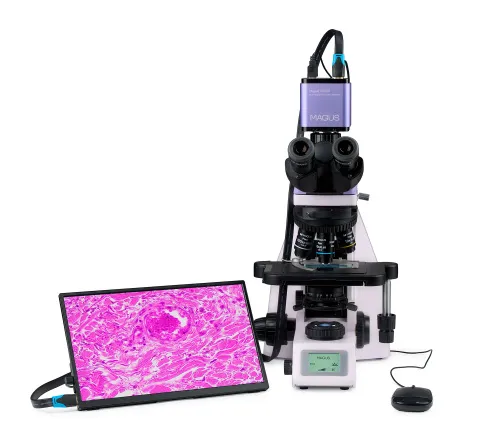

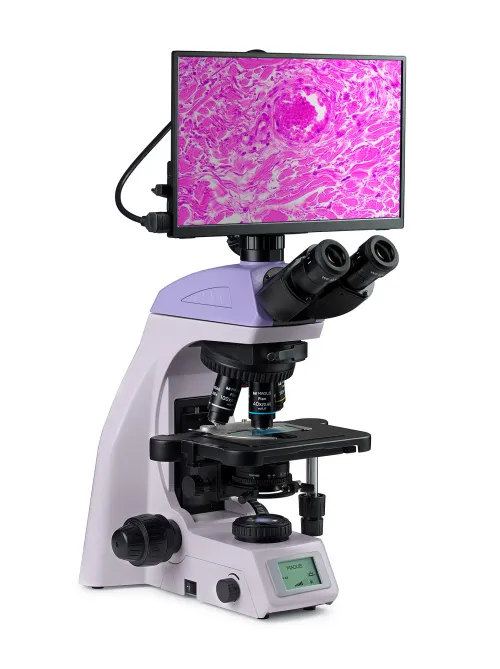

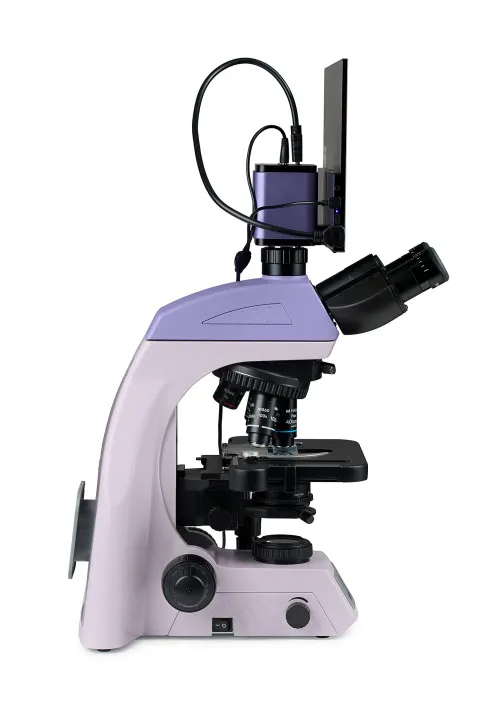

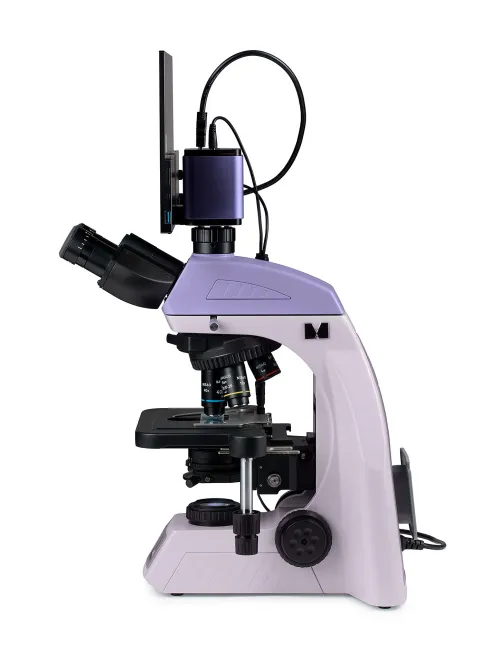

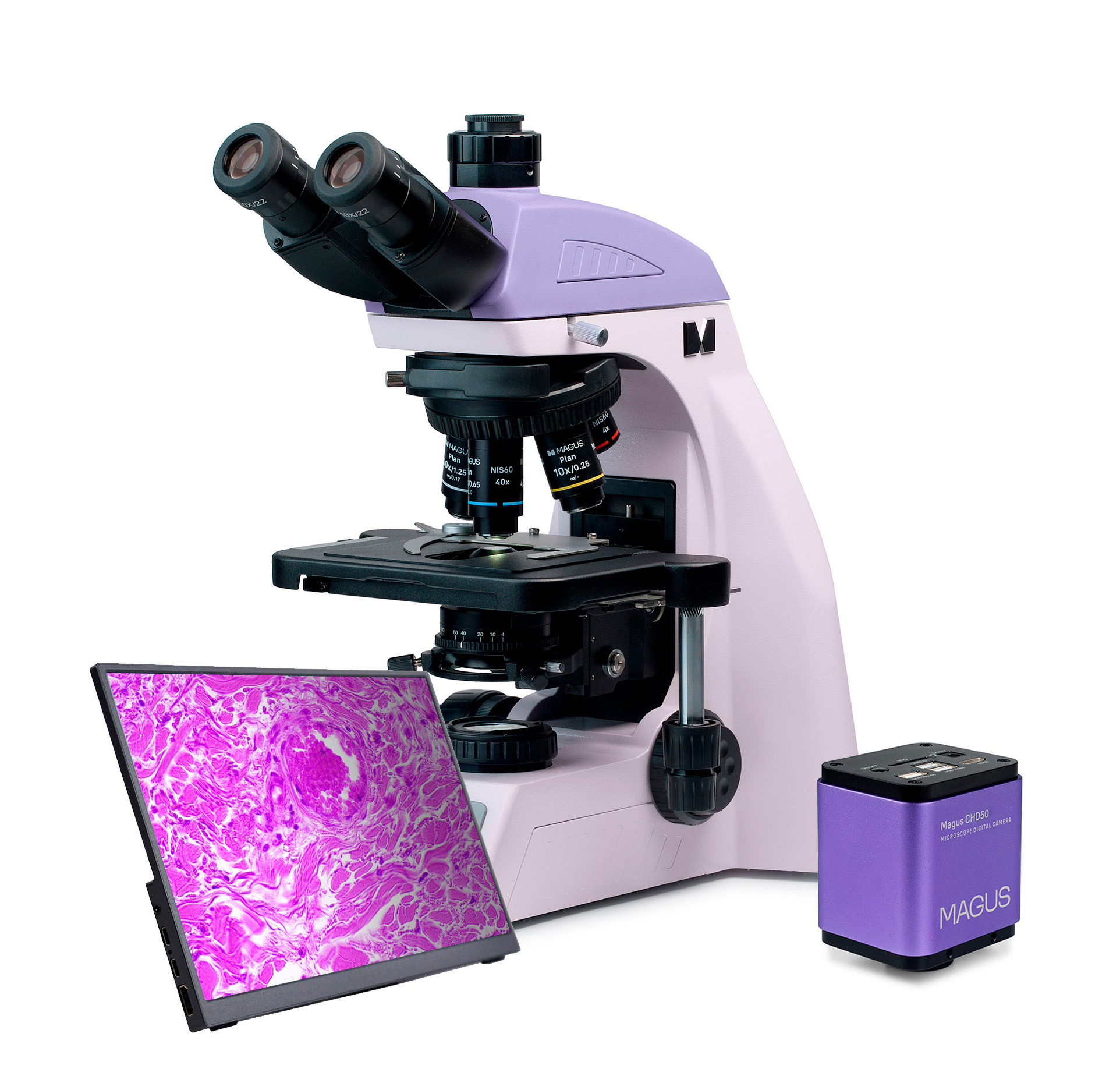

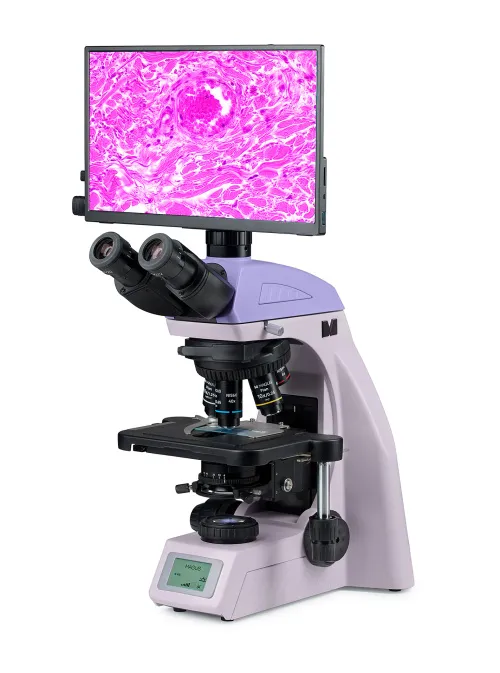

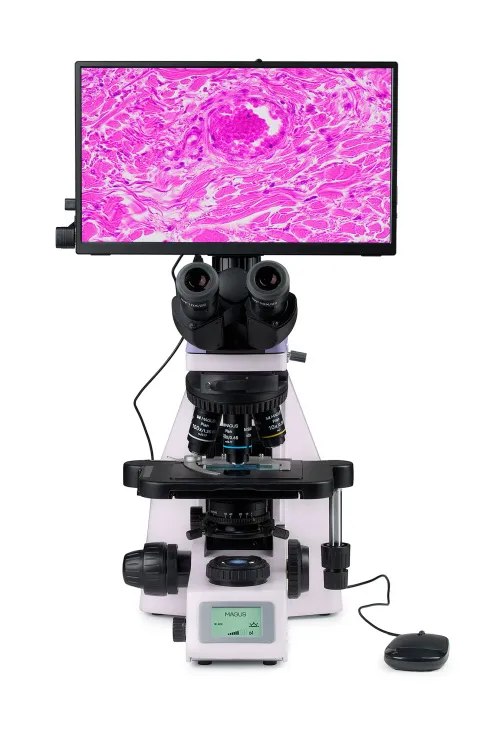

Cyfrowy mikroskop biologiczny MAGUS Bio D260T LCD

Mikroskop jest odpowiedni do obserwacji przezroczystych i półprzezroczystych preparatów biologicznych, takich jak rozmazy i przekroje poprzeczne, z wykorzystaniem metody jasnego pola w świetle przechodzącym. Akcesoria opcjonalne umożliwiają korzystanie z mikroskopii ciemnego pola, kontrastu fazowego, fluorescencji i polaryzacji. Miska rewolwerowa z oznaczeniami utrzymuje komfortowy poziom jasności podczas zmiany obiektywów. Inteligentny system sterowania oświetleniem mikroskopu zwiększa komfort i szybkość codziennej pracy badacza. Inteligentne funkcje ułatwiają studentom wejście do zawodu i zdobycie potrzebnego doświadczenia. Mikroskop jest odpowiedni do prac laboratoryjnych, badań i edukacji. Mikroskop jest wyposażony w kamerę o rozdzielczości 8 Mpix i trzy gniazda wideo: HDMI, USB 2.0 i WLAN. Można go podłączyć jednocześnie do kilku urządzeń: monitora, laptopa i komputera stacjonarnego. Uzupełnieniem systemu jest oprogramowanie z funkcjami analizy i dokumentacji. Monitor w mikroskopie cyfrowym ma rozdzielczość 4K.

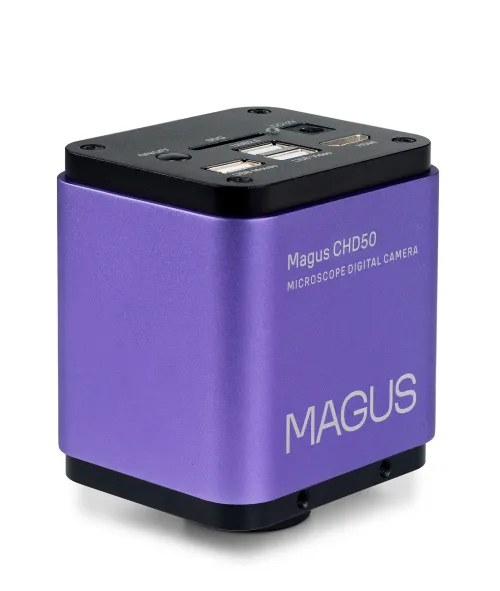

Kamera cyfrowa

MAGUS CHD50 to cyfrowa kamera HDMI z autofokusem obsługująca trzy interfejsy wideo. Kamera ma matrycę 8 Mpix i generuje realistyczne obrazy w rozdzielczości 4K (3840x2160 pikseli), automatycznie przełączając się między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora. Kamera wykorzystuje interfejs HDMI do bezpośredniego podłączenia do telewizora, monitora lub projektora. W tym trybie kamera działa autonomicznie bez komputera. Interfejs HDMI zapewnia wysoką i stabilną szybkość transferu z kamery na ekran zewnętrzny. Urządzenie można podłączyć do komputera za pośrednictwem sieci WLAN lub USB 2.0. Wideo jest nagrywane z prędkością 30 kl./s. Kamera łączy dużą liczbę klatek na sekundę i wysoką przepustowość HDMI, dzięki czemu filmy są żywe, bez zawieszania się i przerw między klatkami. Przy maksymalnej rozdzielczości obraz jest bardzo szczegółowy, poruszające się obiekty są widoczne bez błędów, a ruch obiektów jest wyświetlany bez opóźnień.

Monitor

Monitor MAGUS MCD40 służy do pracy z systemem wizualizacji mikroskopu MAGUS. Monitor jest łączony z kamerą zamontowaną w mikroskopie, aby wyświetlać obraz w czasie rzeczywistym. Jest on zgodny z kamerami HDMI MAGUS pracującymi w rozdzielczości 4K. Przekątna ekranu wynosi 13,3 cala. Matryca IPS zapewnia jasny obraz o dużych kątach widzenia: patrzenie na monitor pod kątem nie powoduje zniekształcenia odwzorowania kolorów. Wyświetlacz można umieścić na składanej podstawie na stole lub zamocować bezpośrednio na kamerze.

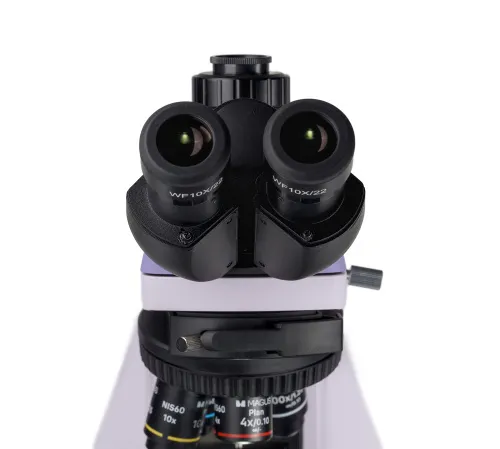

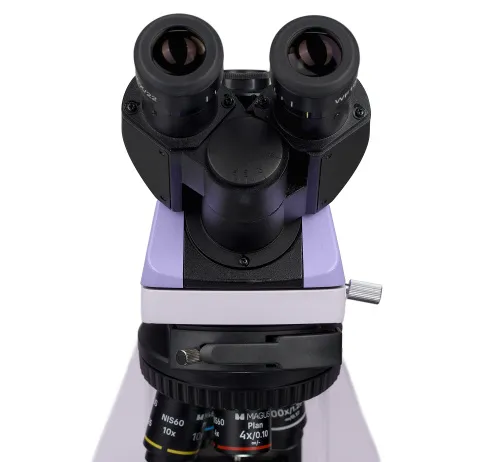

Głowica mikroskopu

Trójokularowa z układem optycznym z korekcją do nieskończoności. Tuby okularów można obracać o 360°. Użytkownik może dostosować wysokość okularu do własnych potrzeb. W tubie głowicy trójokularowej można zamocować kamerę cyfrową. Stały współczynnik dzielenia wiązki wynosi 50/50. Pionowa tuba zapewnia powiększenie 0,55 raza. Po połączeniu z dołączonym adapterem o powiększeniu 1 raza ostateczne powiększenie kamery wynosi 0,55 raza. Wybierając kamerę i obliczając rozdzielczość oraz rozmiar matrycy, użyj ostatecznego współczynnika powiększenia 0,55 raza. Podstawowa konfiguracja zawiera okulary 10x/22mm z regulacją dioptrii i dużym odstępem źrenicy wyjściowej, co umożliwia obserwację w okularach korekcyjnych. Płaskie gumowe muszle oczne chronią okulary przed zarysowaniami.

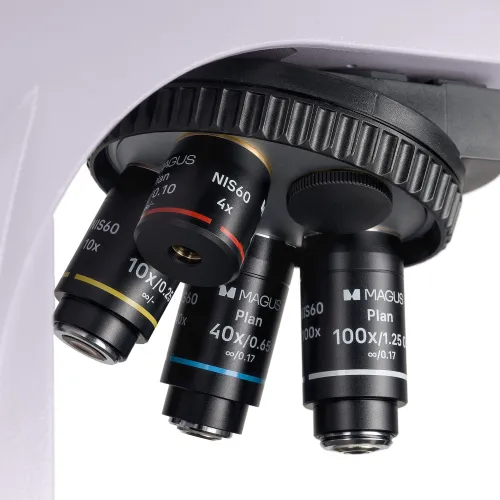

Miska rewolwerowa i obiektywy

Miska rewolwerowa z oznaczeniami na pięć obiektywów jest zwrócona do wewnątrz: użytkownik widzi obiektyw umieszczony na ścieżce optycznej, a przestrzeń nad stolikiem jest wolna. W wolnym gnieździe można również zainstalować dodatkowy obiektyw, który zwiększa zakres powiększenia. Odległość parafokalna wynosi 60 mm. Obiektyw o powiększeniu 40 razy z większą odległością roboczą 1,5 mm zapewnia dodatkową ochronę przedniej soczewki przed kontaktem z olejkiem immersyjnym podczas obrotu miski rewolwerowej. Nad miską rewolwerową umieszczono gniazdo z wtyczką do analizatora.

Utrzymywanie komfortowych poziomów jasności podczas przełączania powiększeń

Obiektywy o różnych powiększeniach przepuszczają światło z różnym poziomem intensywności, dlatego przy każdej zmianie obiektywu należy dostosować jasność oświetlenia. Przejście z obiektywu o większym powiększeniu na obiektyw o mniejszym powiększeniu powoduje zmęczenie oczu, ponieważ jasność obrazu w okularach zwiększa się znacznie. Mikroskop MAGUS Bio D260T LCD jest wyposażony w inteligentną regulację jasności, która rozwiązuje ten problem. Mikroskop zapamiętuje jasność dla każdego obiektywu wybranego przez użytkownika i automatycznie ustawia tę jasność podczas obracania miski rewolwerowej. Inteligentny system sterowania oświetleniem skraca czas potrzebny na dostosowanie poziomu jasności. Mikroskop MAGUS Bio D260T LCD zwiększa komfort użytkownika i oszczędza czas, nawet gdy praca wymaga częstych zmian powiększenia.

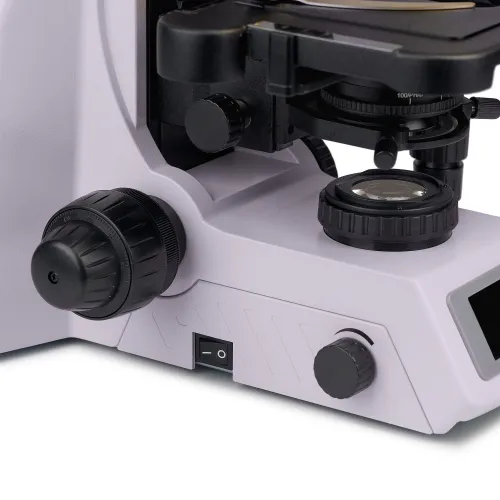

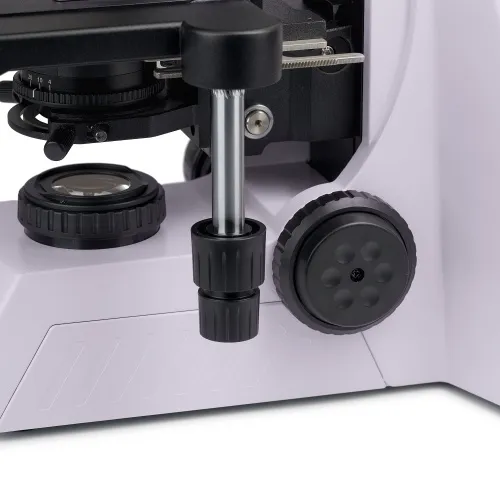

Mechanizm regulacji ostrości

Współosiowe pokrętła zgrubnej i precyzyjnej regulacji ostrości. Pokrętło zgrubnej regulacji ostrości umieszczono po lewej stronie. Pokrętła precyzyjnej regulacji ostrości umieszczono po obu stronach. Pokrętło po prawej stronie ma wgłębienia na palce. Pierścień po lewej stronie reguluje napięcie śruby zgrubnej regulacji ostrości. Użytkownik może wygodnie dostosować napięcie potrzebne do danego zadania.

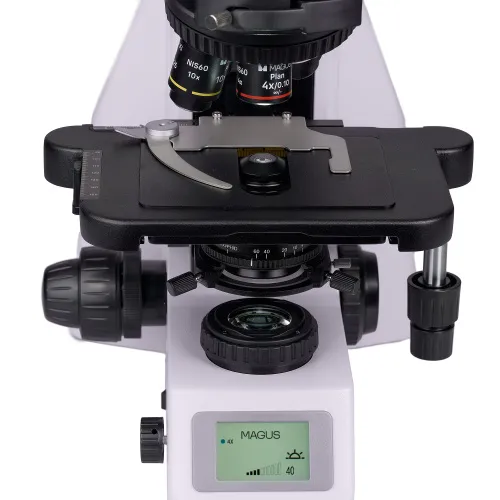

Stolik

Stolik nie ma mechanizmu zębatkowego osi X, co zwiększa ergonomię. Mechanizm napędzany paskiem umożliwia płynny ruch preparatu. Uchwyt na preparaty jest zamocowany dwoma śrubami i można go szybko zdemontować podczas ręcznego badania. Długi uchwyt sterujący stolikiem zwiększa komfort użytkownika: dłoń może swobodnie spoczywać na stole.

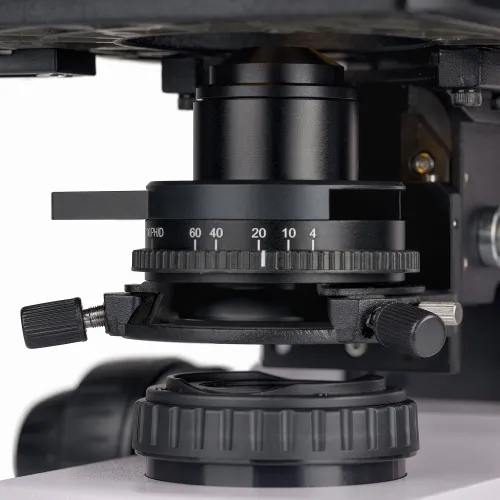

Kondensor

Kondensor ma regulację wysokości i można go wycentrować. Typ montażu: złącze płetwowe. Pierścień kondensora reguluje irysową przysłonę aperturową. Korpus kondensora ma oznaczenie powiększenia obiektywów, a pierścień ma oznaczenie wskaźnika. Aby uzyskać kontrast w każdym obiektywie, zaleca się obrócenie pierścienia tak, aby oznaczenie wskaźnika odpowiadało oznaczeniu powiększenia używanego obiektywu. Kondensor ma gniazdo z wtyczką na suwak ciemnego pola lub suwak kontrastu fazowego. Możliwość szybkiej instalacji suwaka oszczędza czas podczas zmiany metody obserwacji.

Źródło oświetlenia

Oświetlacz światłem przechodzącym jest wyposażony w lampę LED 3 W. Barwa oświetlenia nie zmienia się w przypadku regulacji jasności. Żywotność diod LED wynosi 50 000 godzin.

Oświetlenie Köhlera w świetle przechodzącym

Oświetlacz Köhlera poprawia jakość obrazu obserwowanego preparatu: każdy obiektyw osiąga maksymalną rozdzielczość, a pole widzenia jest równomiernie oświetlone bez zaciemnień na krawędziach. Obiekt badania jest wyraźnie wyostrzony, a artefakty obrazu są usunięte.

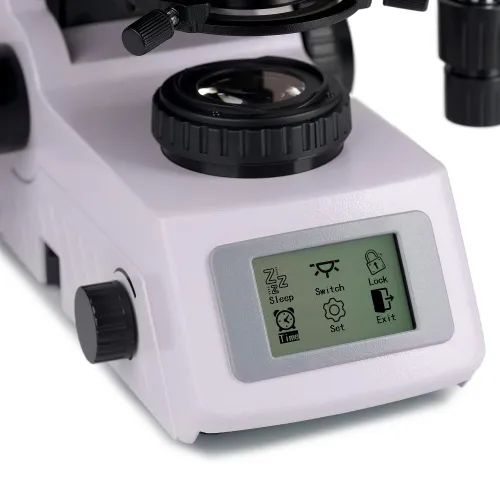

Ekran LCD stanu

Ekran LCD na podstawie mikroskopu wyświetla powiększenie obiektywu, jasność i temperaturę barwową źródła oświetlenia oraz tryb pracy ("uśpienia" i "ekologiczny"). Za pomocą ekranu i dwóch pokręteł użytkownik mikroskopu reguluje jasność, blokuje regulację jasności oraz ustawia tryb uśpienia i czas automatycznego wyłączania.

Ergonomiczna konstrukcja

Dyskomfort fizyczny powoduje zmęczenie i zmniejsza produktywność. Ergonomiczna konstrukcja mikroskopu odgrywa ważną rolę w codziennych badaniach naukowych. Mikroskop MAGUS Bio D260T LCD zapewnia użytkownikowi komfort podczas pracy. Obracając głowicę mikroskopu, użytkownik wybiera wysokość punktu widzenia, aby nie nadwyrężać pleców i szyi. Pokrętła ostrości są umieszczone w dolnej części korpusu. Użytkownik nie musi nadwyrężać rąk. Dzięki płynnemu ruchowi mechanizmu użytkownik może bez wysiłku ustawić ostrość na obiekcie. Mikroskop jest obsługiwany przy minimalnym ruchu ręki, ponieważ długi uchwyt sterowania stolikiem i pokrętło precyzyjnej regulacji ostrości są umieszczone w tym samym obszarze roboczym. Mikroskop jest wyposażony w specjalny uchwyt do przenoszenia. Konstrukcja umożliwiająca ukrycie przewodu zasilającego poprawia estetykę miejsca pracy oraz bezpieczeństwo przenoszenia mikroskopu, a także ułatwia przechowywanie urządzenia.

Akcesoria

Dostępna jest seria akcesoriów opracowanych specjalnie dla tego mikroskopu. Opcjonalne obiektywy zapewniają dodatkowe powiększenie. Okulary zwiększają zakres powiększenia mikroskopu. Opcjonalne okulary umożliwiają maksymalne wykorzystanie potencjału najczęściej używanego obiektywu. Urządzenie do kontrastu fazowego, przystawka epi-fluorescencyjna, suwak ciemnego pola i polaryzator/analizator poszerzają zakres dostępnych technik kontrastowych, dzięki czemu można badać preparaty niewidoczne w jasnym polu. Preparat kalibracyjny do który można łączyć z obiektywem ze skalą lub oprogramowaniem kamery.

Modele alternatywne

MAGUS Bio D260T LCD jest alternatywą dla następujących modeli: Carl Zeiss Primostar 3, Leica DM 1000, Leica DM 1000LED, Leica DM 2000, Leica DM 2000LED, Olympus CX 33.

Cechy mikroskopu:

• Obserwacja przezroczystych i półprzezroczystych preparatów metodą jasnego pola w świetle przechodzącym
• Głowica trójokularowa z pionową tubą do montażu kamery cyfrowej i regulacją wysokości w celu dostosowania do obserwatora. Kostka światłodzieląca 50/50
• Miska rewolwerowa z oznaczeniami: jasność źródła oświetlenia jest ustawiana automatycznie w zależności od wybranego obiektywu
• Oświetlacz światłem przechodzącym to energooszczędna lampa LED o mocy 3 W i żywotności do 50 000 godzin
• Oświetlenie Köhlera do światła przechodzącego, wyśrodkowany kondensor z regulacją wysokości i oznaczeniem apertury obiektywu
• Inteligentny system sterowania oświetleniem: automatyczny wybór jasności, blokada przyciemniania, zegar automatycznego wyłączania, ekran LCD wyświetlający stan pracy
• Stolik bez mechanizmu zapadkowego pozycjonowania osi X, z długim uchwytem sterującym ułatwiającym obsługę
• Ergonomiczna podstawa z uchwytem do przenoszenia i schowkiem na przewód zasilający
• Szeroka gama kompatybilnych opcjonalnych akcesoriów

Cechy kamery:

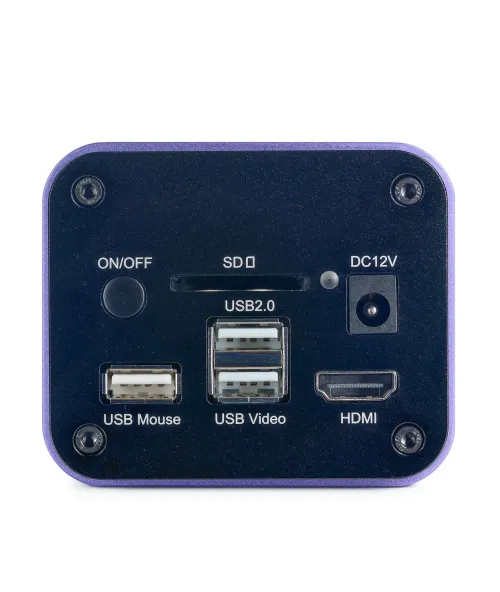

• Kamera działa autonomicznie za pośrednictwem gniazda HDMI i nie wymaga podłączenia do komputera ani instalowania oprogramowania. Z komputerem można połączyć ją również za pośrednictwem gniazda WLAN lub USB 2.0.
• Autofokus w trybie HDMI ułatwia regulację ostrości obrazu
• Automatyczne przełączanie między jakością obrazu 4K i Full HD w zależności od rozdzielczości monitora
• 30 kl./s z dowolnym wyjściem wideo przy obserwacji ruchomych preparatów, rejestrowaniu wideo i przesuwaniu preparatu bez szarpnięć i opóźnień
• Podświetlana kolorowa matryca CMOS SONY Exmor/Starvis zapewnia niski poziom szumów i wysoką światłoczułość nawet w warunkach słabego oświetlenia. Wyraźniejsze, jaśniejsze i bardziej nasycone kolorami obrazy
• Oprogramowanie ma funkcje robienia zdjęć, nagrywania wideo, edycji, wyświetlania na monitorze zewnętrznym oraz pomiarów liniowych i kątowych

Funkcje monitora:

• Rozdzielczość 4K zapewnia bardzo szczegółowy, wyraźny i realistyczny obraz
• Matryca IPS zapewnia jasny i nasycony obraz z szerokimi kątami widzenia w pionie i poziomie

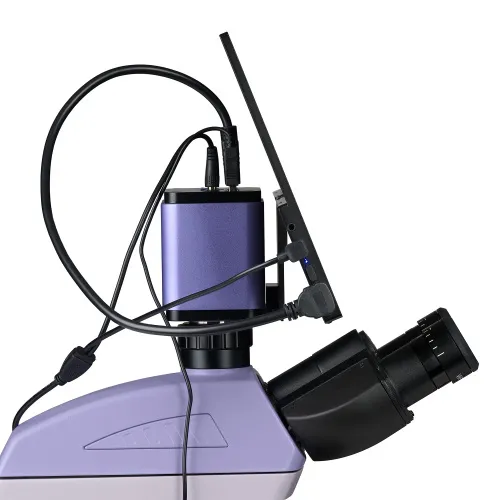

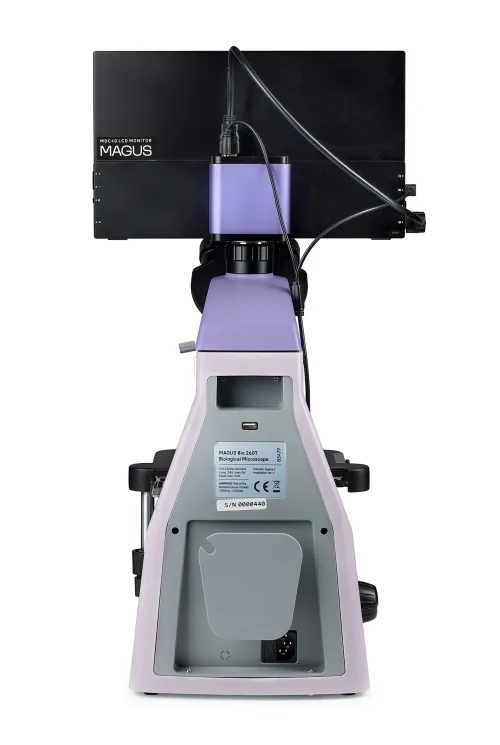

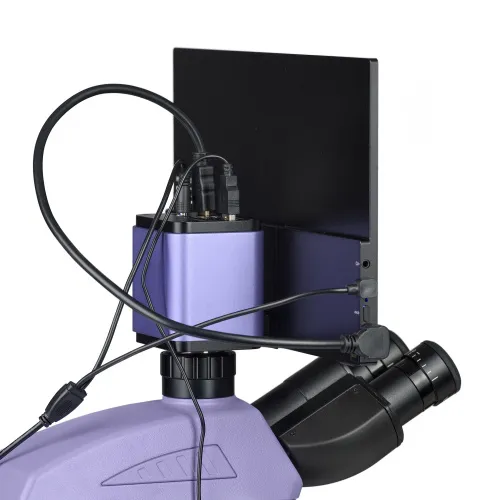

• Monitor można zamontować na kamerze lub na stole, w zależności od preferencji użytkownika

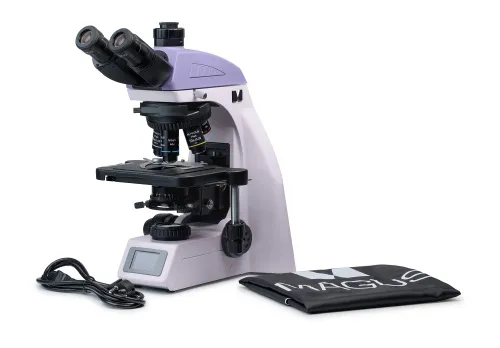

Zestaw:

• Kamera cyfrowa MAGUS CHD50 (kamera cyfrowa, przewód HDMI (1,5 m), przewód USB 3.0 (2 m), mysz USB, karta pamięci SD o pojemności 32 GB, zasilacz 12 V/1 A (Euro), pamięć USB ze sterownikami i oprogramowaniem, instrukcja obsługi i karta gwarancyjna)
• Monitor LCD MAGUS MCD40
• Podstawa z wbudowanym zasilaczem, źródło światła przechodzącego, mechanizm regulacji ostrości, stolik, uchwyt kondensora i miska rewolwerowa
• Kondensor Abbego
• Trójokularowa głowica mikroskopu
• Obiektyw planarno-achromatyczny Plan 4x/0,10 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 10x/0,25 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 40x/0,65 ∞/ 0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,25 olejowy ∞/0,17 (z mechanizmem sprężynowym), odległość parafokalna: 60 mm
• Okular 10x/22 mm o dużym odstępie źrenicy wyjściowej i regulacją dioptrii (2 szt.)
• Muszla oczna (2 szt.)
• Adapter z montażem typu C
• Przewód zasilający mikroskopu
• Osłona przeciwkurzowa
• Instrukcja obsługi i karta gwarancyjna

Dostępne na zamówienie:

• Okular 10x/22 mm ze skalą
• Okular 10x/22 mm z celownikiem
• Okular 10x/22 mm z krzyżem
• Okular 12,5x/16 mm (2 szt.)
• Okular 15x/16 mm (2 szt.)
• Okular 20x/12 mm (2 szt.)
• Okular 30x/8 mm (2 szt.)
• Obiektyw planarno-achromatyczny Plan 2x/0,06 ∞/–, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 20x/0,40 ∞/ 0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 60x/0,80 ∞/ 0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-apochromatyczny Plan Apo 60x/1,42 olejowy ∞/ 0,17, odległość parafokalna: 60 mm
• Obiektyw planarno-achromatyczny Plan 100x/1,10 ∞/ 0,17 wodny, odległość parafokalna: 60 mm
• Zestaw obiektywów planarno-semi-apochromatycznych do obserwacji metodą fluorescencyjną: 4x, 10x, 20x, 40x, 100x (olejowy); ∞/0,17; odległość parafokalna 60 mm
• Urządzenie do kontrastu fazowego: zestaw suwaków kontrastu fazowego, zestaw obiektywów fazowych, pomocniczy teleskop wyśrodkowujący
• Urządzenie do kontrastu fazowego: kondensor kontrastu fazowego, zestaw obiektywów fazowych, pomocniczy teleskop wyśrodkowujący
• Suwak ciemnego pola
• Kondensor ciemnego pola NA 0,7–0,9 do obserwacji na sucho
• Kondensor ciemnego pola NA 1,3–1,26 do obserwacji z olejkiem immersyjnym
• Przystawka epi-fluorescencyjna ze źródłem oświetlenia LED, kostkami filtra fluorescencyjnego i kablem zasilającym
• Zestaw polaryzator/analizator
• Kamera cyfrowa
• Preparat kalibracyjny
• Zestaw filtrów kolorowych (niebieski, zielony, żółty, szkło matowe)
• Adapter z montażem typu C
