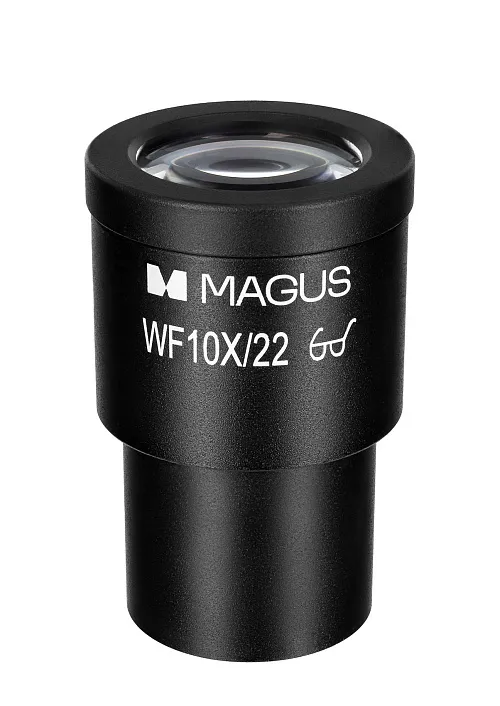

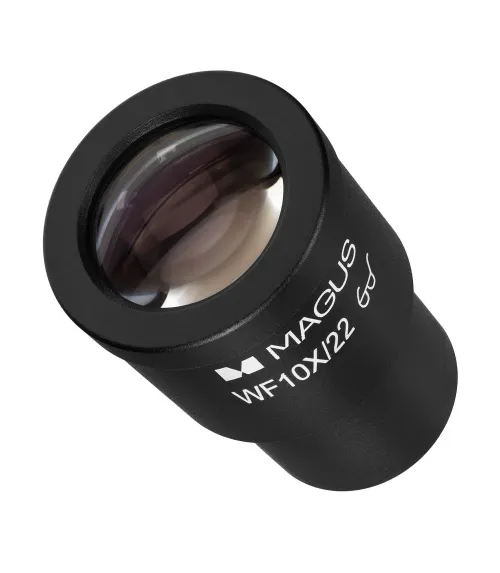

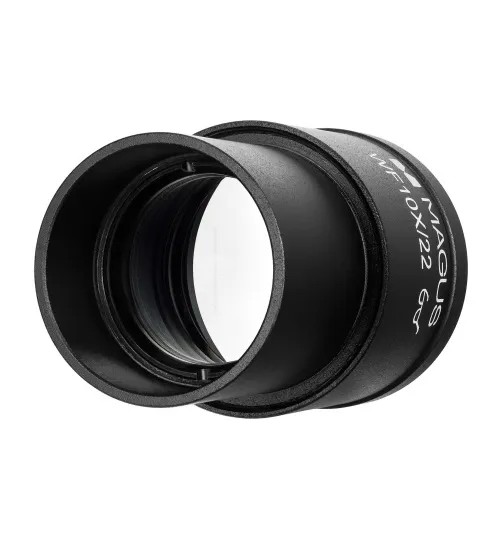

Okular ze skalą (D 30 mm) 10х/22 mm MAGUS MES10

Cena obowiązuje tylko w sklepie internetowym i może różnić się od cen w sklepach detalicznych.

Powiększenie: 10x. Pole widzenia: 22 mm. Skala z podziałką 0,1 mm

Dostępność

ID produktu	82915
Marka	MAGUS
Gwarancja	2 lata
EAN	5905555019048
Rozmiar opakowania (dł. x szer. x gł.)	4x7x4 cm
Masa przesyłki	0.09 kg

Opis

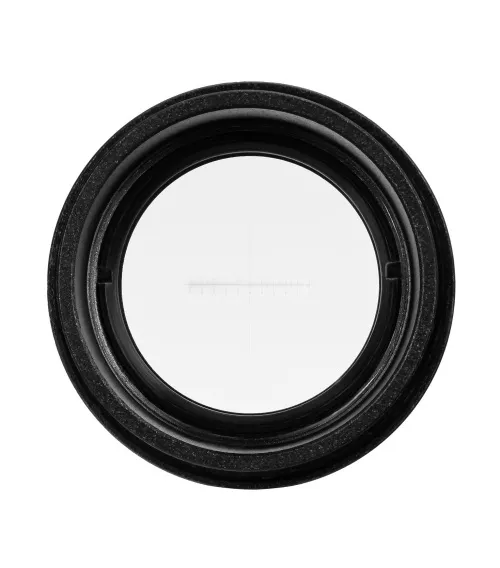

Okular ma skalę umieszczoną w płaszczyźnie przysłony polowej. Skala służy do pomiaru preparatów w milimetrach lub mikronach. Podziałka skali wynosi 0,1 mm. Okular jest mocowany w tubie okularu o średnicy 30 mm zamiast standardowego okularu o powiększeniu 10x. Skalę należy skalibrować dla każdego używanego obiektywu. Wymaga to preparatu kalibracyjnego (obiektu ze skalą mikrometryczną) z podziałką 0,01 mm. Preparat jest umieszczany na stoliku mikroskopu, a okular jest obracany w tubie w celu równoległego ustawienia skal okularu i preparatu.

Wartość podziałki okularu jest również określana dla każdego obiektywu. W przypadku obiektywów o mniejszym powiększeniu należy policzyć liczbę podziałek skali okularu, które mieszczą się w skali preparatu kalibracyjnego. W przypadku obiektywów o średnim i dużym powiększeniu należy postąpić odwrotnie, tj. obliczyć, ile podziałek skali preparatu mieści się w skali okularu.

Wartość podziałki (E) jest następnie obliczana za pomocą wzoru: E = TL/A, gdzie T – to wartość podziału skali suwaka mikrometrycznego (0,01 mm); L – liczba podziałek na skali preparatu; A – liczba podziałek na skali okularu.

Aby obliczyć rzeczywisty rozmiar liniowy preparatu, należy zmierzyć długość preparatu na skali okularu, a następnie pomnożyć tę wartość przez wartość E obliczoną dla obiektywu.

Kompatybilność:

Mikroskop biologiczny MAGUS Bio 250B
Mikroskop biologiczny MAGUS Bio 250BL
Mikroskop biologiczny MAGUS Bio 250T
Mikroskop biologiczny MAGUS Bio 250TL
Odwrócony mikroskop biologiczny MAGUS Bio V300
Odwrócony mikroskop biologiczny MAGUS Bio V350
Mikroskop metalurgiczny MAGUS Metal 600
Mikroskop metalurgiczny MAGUS Metal 600 BD
Mikroskop metalurgiczny MAGUS Metal 630
Mikroskop metalurgiczny MAGUS Metal 630 BD
Mikroskop metalurgiczny MAGUS Metal 650
Mikroskop metalurgiczny MAGUS Metal 650 BD
Odwrócony mikroskop metalurgiczny MAGUS Metal V700
Odwrócony mikroskop metalurgiczny MAGUS Metal V700 BD
Mikroskop fluorescencyjny MAGUS Lum 400
Mikroskop fluorescencyjny MAGUS Lum 400L
Odwrócony mikroskop fluorescencyjny MAGUS Lum V500
Odwrócony mikroskop fluorescencyjny MAGUS Lum V500L
Mikroskop polaryzacyjny MAGUS Pol 800

Dane techniczne
Materiał soczewki	szkło optyczne
Powiększenie, razy	10
Pole widzenia, mm	22
Regulacja dioptrii okularu, D	−
Minimalna podziałka, mm	0,1
Średnica okularu, mm	30
Materiał korpusu	miedź
Odstęp źrenicy wyjściowej, mm	10

Dane techniczne

ID produktu	82915
Marka	MAGUS
Gwarancja	2 lata
EAN	5905555019048
Rozmiar opakowania (dł. x szer. x gł.)	4x7x4 cm
Masa przesyłki	0.09 kg
