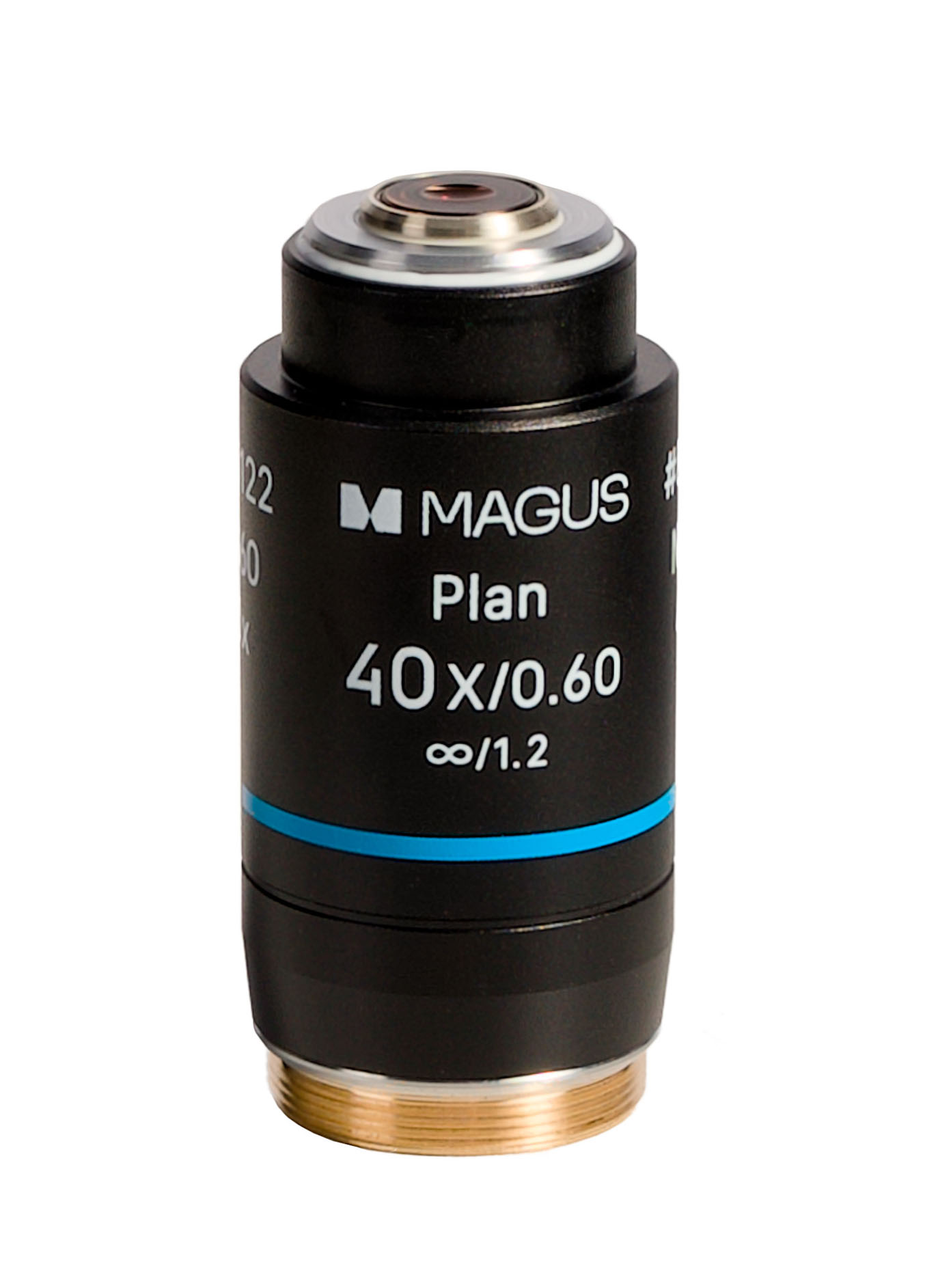

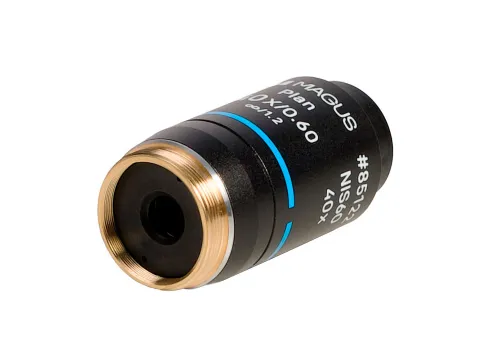

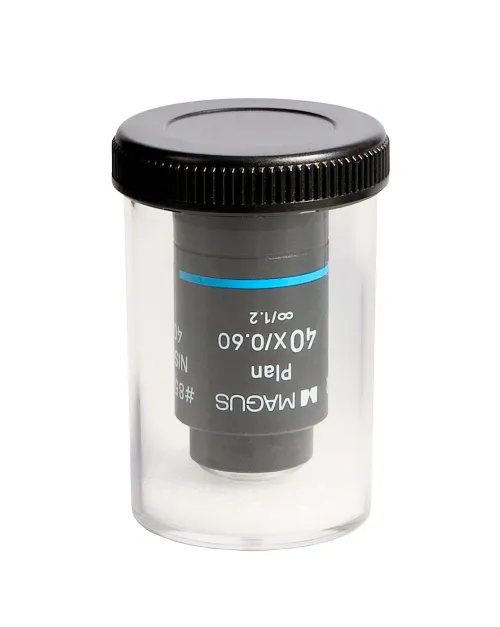

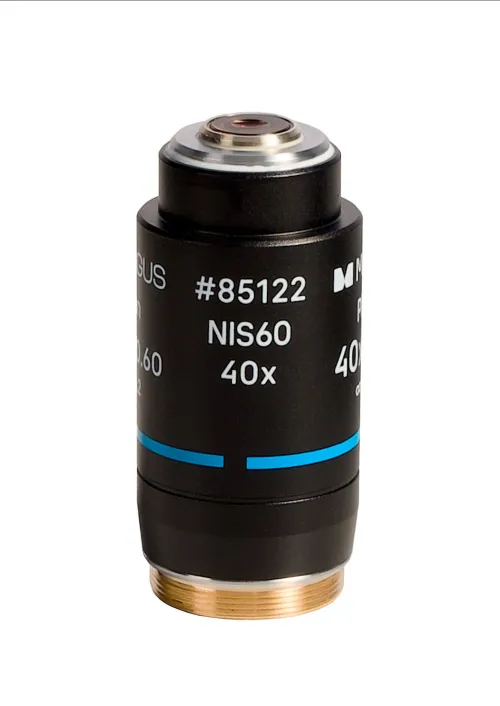

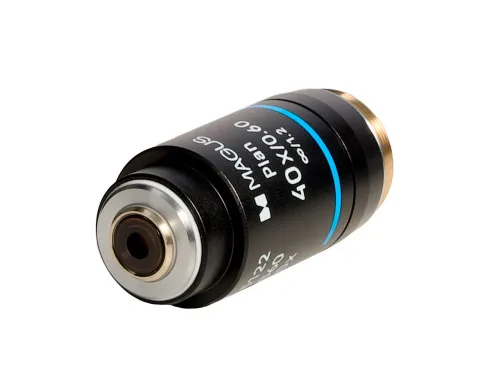

Obiektyw MAGUS 40PL60V Plan 40х/0,60 ∞/1,2 H60 mm

Obiektyw do obserwacji w jasnym polu. Zestaw mikroskopu MAGUS Bio V360 zawiera obiektywy fazowe. Na soczewce wewnętrznej takiego obiektywu wytrawiono pierścieniową powłokę metalową, która jest wymagana do obserwacji metodą kontrastu fazowego. Powłoka metalowa zapewnia przesunięcie o ćwierć długości fali światła w porównaniu z resztą światła i ogranicza przepuszczalność światła. Z tego względu obiektywy bez płytek fazowych są zalecane do obserwacji metodą jasnego pola.

Granica rozdzielczości obiektywu 40х/0,60 wynosi 0,45 µm. Aberracje chromatyczne są korygowane dla światła niebieskiego i czerwonego, aberracja sferyczna dla światła zielonego, a krzywizna pola dla 90% średnicy pola widzenia.

Obiektyw jest przeznaczony do stosowania w tubach z korekcją do nieskończoności. Odległość parafokalna wynosi 60 mm. W przypadku okularu 10/22 mm pole widzenia ma średnicę 0,55 mm. Obiektyw jest przeznaczony do pracy z naczyniami laboratoryjnymi o grubości dna 1,2 mm.

Dolna granica powiększenia użytecznego mikroskopu podczas pracy z obiektywem o powiększeniu 40 razy wynosi 300 razy. Mniejsze powiększenie nie pozwoli na rozróżnienie szczegółów preparatu na obrazie generowanym przez obiektyw. Górna granica powiększenia użytecznego podczas pracy z obiektywem o powiększeniu 40 razy wynosi 600 razy. Uznaje się, że większe powiększenie jest "bezużyteczne", ponieważ nie ukazuje nowych szczegółów preparatu. W przypadku obiektywu 40x/0,60 należy używać okularów o powiększeniu od 10 do 15 razy.

Obiektywy planarno-achromatyczne generują obraz o jednakowej ostrości zarówno w centrum, jak i na krawędziach, dlatego zniekształcenia są nieistotne. Ta zaleta jest przydatna podczas obrazowania cyfrowego i do pracy w połączeniu z okularami szerokokątnymi o polu widzenia 22 mm.

Kompatybilność:

• Odwrócony mikroskop biologiczny MAGUS Bio V360
