Preparat kalibracyjny MAGUS CS5 (XY0,01/0,07/0,15/0,6/1,5)
Skale mikrometryczne osi X/Y z podziałką skali 0,01 mm i okręgami o średnicy 0,07/0,15/0,6/1,5 mm
ID produktu | 82241 |
Marka | MAGUS |
Gwarancja | 2 lata |
EAN | 5905555017181 |
Rozmiar opakowania (dł. x szer. x gł.) | 9x4x1 cm |
Masa przesyłki | 0.02 kg |
Preparat kalibracyjny do mikroskopów.

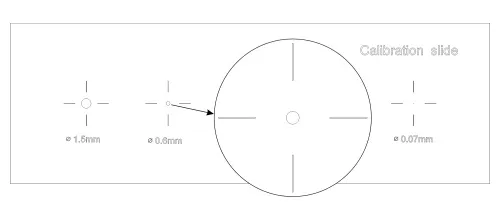

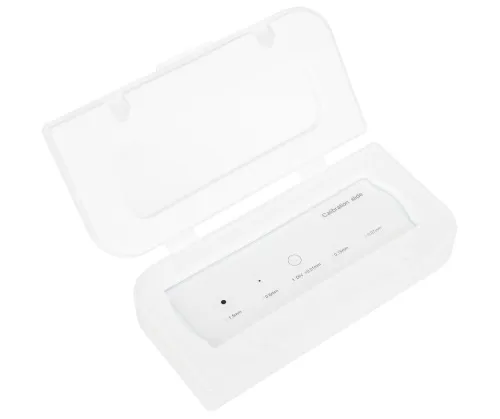

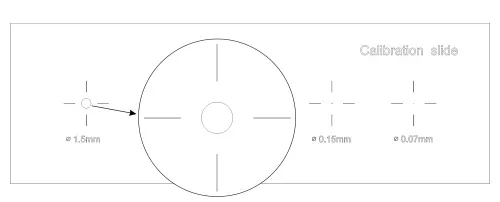

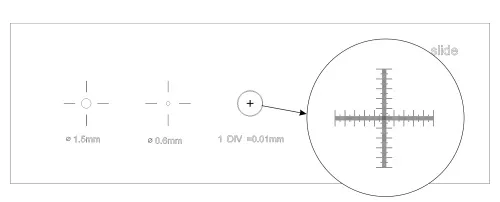

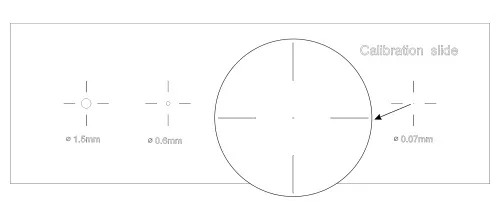

Na preparacie wytrawiono cztery okręgi o średnicach 0,07 mm, 0,15 mm, 0,6 mm i 1,5 mm. Pośrodku preparatu umieszczono krzyż – poziome i pionowe skale mikrometryczne o 100 podziałkach. Podziałka skali wynosi 0,01 mm, a długość każdej skali wynosi 1 mm.
Preparat kalibracyjne (mikrometr stolikowy) służy do określania powiększenia, liniowego pola widzenia mikroskopu oraz wartości podziałki skal okularu i siatek.
W przypadku kamery cyfrowej preparat jest używane do kalibracji oprogramowania do przetwarzania obrazu dla każdego obiektywu.
Kalibracja oprogramowania do przetwarzania obrazu
Kalibracja jest wykonywana dla każdego obiektywu, który będzie używany do obserwacji. Preparat kalibracyjny służy do określenia współczynnika kalibracji dla oprogramowania do przetwarzania obrazu.
Procedura kalibracji:
- Zablokuj preparat kalibracyjny na stoliku mikroskopu.
- Wybierz żądany obiektyw i ustaw maksymalną rozdzielczość kamery.
- Ustaw kontrastujący obraz skali na ekranie monitora i zarejestruj obraz.
- Wybierz tryb "Kalibracja" w oprogramowaniu do przetwarzania obrazu.
- Kliknij myszą, aby zdefiniować maksymalną widoczną odległość między pierwszą a ostatnią podziałką skali.
- Wprowadź wynikowy rozmiar skali w jednostkach rzeczywistych do oprogramowania do przetwarzania obrazu.
- Wprowadź nazwę kalibracji, określając aktualne powiększenie obiektywu.
- Sprawdź wynik: w trybie "Pomiar" zmierz kilka podziałek skali preparatu kalibracyjnego w jednostkach rzeczywistych.
- Oprogramowanie do przetwarzania obrazu zapisze współczynnik kalibracji pod wybraną nazwą. Następnie wyniki zostaną automatycznie przekonwertowane na wybrane jednostki miary.
Kalibracja skali okularu
Kalibracja skali okularu jest wykonywana dla każdego obiektywu, który będzie używany do obserwacji. Preparat należy umieścić na stoliku, a ostrość mikroskopu powinna być ustawiona na skali. Okular należy obracać w tubie okularu, aż skale preparatu i okularu będą ustawione równolegle do siebie.
W przypadku korzystania z obiektywów o mniejszym powiększeniu należy obliczyć, ile podziałek skali okularu pasuje do skali preparatu.
W przypadku korzystania z obiektywów o średnim i dużym powiększeniu należy obliczyć, ile podziałek preparatu mieści się w skali okularu.
Obliczenia dla poszczególnych obiektywów wykonuje się zgodnie z poniższym wzorem:
Е=ТL/A, gdzie
E – wartość podziałki okularu
Т – wartość podziałki stolika określona na mikrometrze stolikowym (0,01 mm)
L – liczba podziałek mikrometru stolikowego
А – liczba podziałek skali okularu.
Otrzymane wartości podziałki skali okularu dla każdego obiektywu zostaną zapisane.
Podczas pomiaru obiektu należy najpierw policzyć liczbę podziałek skali okularu, które obejmuje obiekt. Wynik jest mnożony przez wartość skali obliczoną wcześniej dla wybranego obiektywu. Otrzymana wartość będzie rzeczywistą wartością liniową obiektu.
ID produktu | 82241 |
Marka | MAGUS |
Gwarancja | 2 lata |
EAN | 5905555017181 |
Rozmiar opakowania (dł. x szer. x gł.) | 9x4x1 cm |
Masa przesyłki | 0.02 kg |
Materiał | szkło optyczne |
Długość skali, mm | 1 |
Liczba podziałek skali | 100 |
Wartość skali, mm | 0.01 |
Średnica okręgu, mm | 1,5/0,6/0,15/0,07 |
Rozmiar preparatu kalibracyjnego, mm | 75x25x1,1 |
